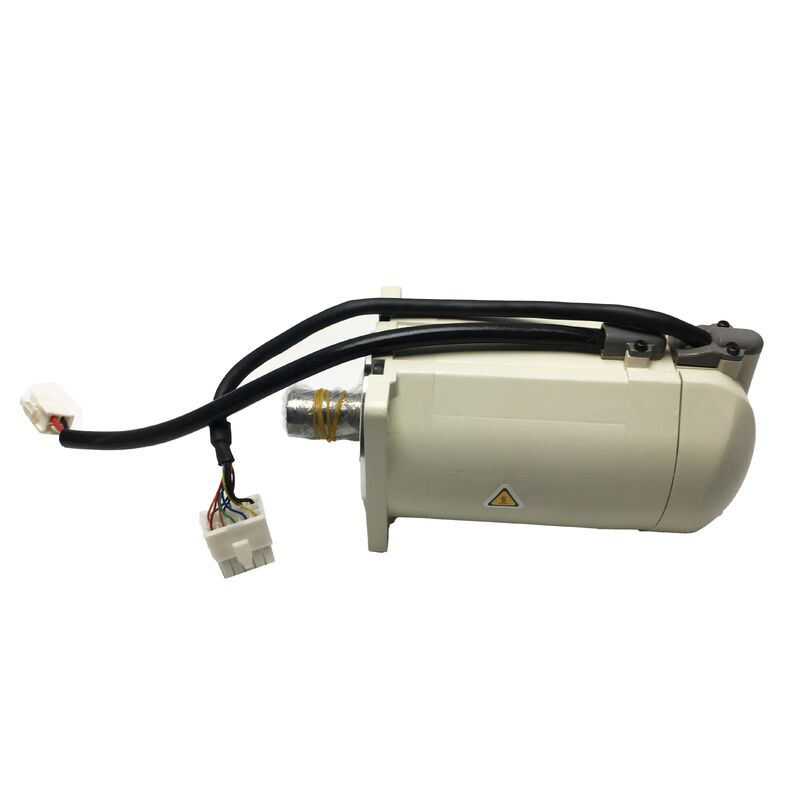

MSM082A1A PANASONIC AC Servo Motor MSM082A1A Novo Lacrado de Fábrica

Panasonic MSM082A1A | Servomotor CA — 750W, 200V, 3000rpm, 2,39N·m, Encoder Incremental de 2500 ppr, Eixo Redondo, IP65

Visão Geral

O Panasonic MSM082A1A é um servomotor CA de baixa inércia de 750W da série MSM da Panasonic, com classificação de 200V e 3.000rpm, com um torque contínuo de 2,39 N·m. Ele é compatível com os servoacionamentos da série MINAS da Panasonic e foi projetado para as demandas de controle de movimento de precisão de máquinas-ferramenta CNC, linhas de embalagem, equipamentos de montagem e sistemas de automação de fábrica onde é necessário um desempenho de acionamento compacto e de alta resposta.

A série MSM visa aplicações onde a baixa inércia do rotor é a prioridade — máquinas que exigem ciclos rápidos de aceleração e desaceleração, regulação de velocidade precisa e posicionamento exato em cargas mecânicas relativamente leves.

Com 750W e um torque de pico de aproximadamente três vezes o valor contínuo nominal, o MSM082A1A lida com os curtos picos de demanda de corrente que ocorrem durante a aceleração sem atingir os limites térmicos, desde que o ciclo de trabalho mantenha o torque RMS dentro da classificação contínua nominal de 2,39 N·m.

O encoder incremental de 2.500 ppr montado na parte traseira do motor fornece feedback de fase A/B em quadratura e pulso de índice Z para o servoacionamento.

A 3.000 rpm de velocidade nominal, este encoder gera 7.500 pulsos de índice por segundo e aproximadamente 2,5 milhões de contagens de borda A/B por segundo — densidade de atualização suficiente para os loops de controle de velocidade e posição do servoacionamento na maioria das aplicações CNC e de automação.

O tipo de feedback incremental significa que o controlador CNC ou de movimento da máquina requer um ciclo de retorno de referência (retorno a zero) na inicialização para restabelecer a referência de posição absoluta do eixo antes que a produção comece.

Com proteção IP65, o MSM082A1A resiste a poeira e jatos de água direcionados de qualquer ângulo, tornando-o adequado para ambientes de máquinas-ferramenta onde névoa de refrigerante, ar carregado de cavacos e limpeza periódica com água ou ar comprimido fazem parte da operação normal.

A configuração de eixo redondo sem chaveta fornece acoplamento limpo a correias dentadas, acoplamentos e polias onde uma superfície de contato cilíndrica lisa é preferida.

Especificações Principais

Design de Baixa Inércia — Resposta Dinâmica na Prática

A vantagem fundamental do design de baixa inércia da série MSM é a velocidade de resposta. A inércia do rotor do servomotor determina diretamente a rapidez com que o motor acelera e desacelera — um rotor de menor inércia requer menos torque para mudar de velocidade, o que significa resposta de velocidade mais rápida e tempo de assentamento mais curto na posição alvo.

Para equipamentos de embalagem que produzem centenas de pacotes por minuto, ou para acionamentos de eixo CNC que realizam trocas rápidas de ferramentas e movimentos ponto a ponto entre operações de usinagem, o tempo reduzido de aceleração e desaceleração se traduz diretamente em maior produtividade da máquina.

A contrapartida dos motores de baixa inércia é a sensibilidade à ressonância mecânica: quando a inércia da carga é muito maior que a inércia do rotor, as configurações de ganho do servo que produzem resposta rápida também podem excitar a ressonância na transmissão mecânica.

Os servoacionamentos MINAS compatíveis da Panasonic resolvem isso por meio de ajuste automático de ganho e filtragem de entalhe, que identificam e suprimem frequências de ressonância mecânica na linha de transmissão sem exigir ajuste manual de ganho pelo engenheiro de comissionamento.

Feedback do Encoder e Requisitos do Sistema de Controle

O encoder incremental de 2.500 ppr do MSM082A1A é uma especificação de feedback de geração mais antiga em comparação com os encoders absolutos de 17 bits (131.072 contagens) e 20 bits (1.048.576 contagens) encontrados nos motores atuais das famílias MINAS A5 e A6.

Isso não limita o desempenho mecânico do motor, mas limita a densidade de feedback de posição fina disponível para o servoacionamento.

Para aplicações CNC que exigem resolução de posicionamento submicrométrica ou operação suave em baixa velocidade, o encoder de 2.500 ppr é tipicamente usado com um decodificador de quadratura que interpola o sinal de 2.500 ppr para uma resolução efetiva mais alta dentro do acionamento.

O tipo de encoder incremental também significa que o sistema não possui memória de posição absoluta na inicialização.

Após cada ciclo de energia da máquina, o controlador deve realizar um retorno de referência — um procedimento de inicialização padrão para máquinas desta geração — antes que os deslocamentos de ferramenta e os sistemas de coordenadas da peça se tornem válidos.

Este é um comportamento normal para máquinas equipadas com servomotores de encoder incremental e não indica uma falha no motor ou no sistema.

Proteção Ambiental IP65

A classificação IP65 no MSM082A1A especifica proteção completa contra contato com componentes internos (6 = à prova de poeira) e proteção contra jatos de água de baixa pressão de todas as direções (5 = jato de água).

Para um servomotor de máquina-ferramenta, isso cobre os perigos ambientais mais comuns: névoa de refrigerante solúvel em água de operações de usinagem, spray de fluido de corte durante o carregamento/descarregamento da peça e resíduos de refrigerante da limpeza da mesa da máquina.

O retentor do eixo e a construção da carcaça do motor mantêm essa proteção nas condições padrão de operação da máquina-ferramenta.

É importante notar que IP65 não cobre imersão — o motor não deve ser submerso ou submetido a limpeza contínua com água de alta pressão, o que excederia as condições de teste IP65.

Para ambientes que exigem proteção contra imersão ou lavagem contínua com água de alta pressão, os motores com classificação IP67 ou IP67 das variantes compatíveis Panasonic MSM/MSMD IP67 seriam a especificação apropriada.

Servoacionamentos Panasonic Compatíveis

O MSM082A1A foi projetado para uso com servoacionamentos da série MINAS da Panasonic. Para o motor de 750W a 200V, o quadro de acionamento compatível é o acionamento da série MCDH da Panasonic (trifásico/monofásico 200V, 750W nominal).

A combinação de acionamento e motor requer um cabo de encoder correspondente, cabo de alimentação do motor e, na maioria das instalações, um resistor de freio se a aplicação envolver ciclos de desaceleração de alta inércia frequentes.

O software de configuração PANATERM da Panasonic é recomendado para configuração de parâmetros, monitoramento em tempo real e ajuste de ganho durante o comissionamento.

FAQ

Q1: O MSM082A1A requer uma fonte de alimentação separada para o encoder?

Não. A fonte de alimentação do encoder é fornecida através do cabo de feedback do encoder do motor a partir do servoacionamento.

O acionamento gera a tensão de alimentação do encoder (geralmente 5V CC) internamente e a entrega através dos pinos do conector do encoder designados.

Nenhuma fonte de alimentação de encoder separada é necessária ou deve ser conectada. O motor possui duas conexões de cabo: o cabo de alimentação (fases U, V, W do motor mais terra) e o cabo do encoder (todos os sinais do encoder e alimentação do encoder).

Q2: O MSM082A1A pode ser usado com servoacionamentos de outros fabricantes?

O MSM082A1A foi projetado para servoacionamentos da série MINAS da Panasonic e usa o conector de cabo de encoder e o protocolo de sinal proprietários da Panasonic. Usá-lo com servoacionamentos não Panasonic requer: uma entrada de encoder incremental compatível de 2.500 ppr no acionamento (sinais diferenciais A/B/Z), um adaptador do conector do encoder Panasonic para o conector do encoder do acionamento e parâmetros do motor (corrente nominal, constante de torque nominal, inércia) inseridos manualmente no acionamento de terceiros.

Isso é tecnicamente possível, mas requer correspondência cuidadosa de parâmetros e não é uma substituição plug-and-play — confirme a compatibilidade com o fabricante do acionamento de terceiros antes de prosseguir.

Q3: Qual é o significado de "sem chaveta" no eixo redondo e como a carga é acoplada?

Um eixo redondo sem chaveta é um eixo cilíndrico liso. O acoplamento da carga é obtido por atrito — uma polia de correia dentada, cubo de acoplamento ou engrenagem é fixada ao eixo usando a força de atrito dos parafusos de fixação do cubo ou um anel de fixação separado.

Este método de montagem distribui a carga de torque uniformemente ao redor da circunferência do eixo em vez de concentrá-la em uma chaveta, e permite que a polia ou acoplamento seja posicionado em qualquer lugar ao longo do comprimento utilizável do eixo em vez de ser restrito por uma posição fixa de chaveta.

Para a maioria dos estilos de acoplamento usados em sistemas servo (acoplamentos de mandíbula, acoplamentos de disco, polias dentadas), a montagem em eixo redondo é totalmente padrão e não limita a transmissão de torque dentro da faixa de torque nominal do motor.

Q4: Qual cronograma de manutenção é recomendado para o MSM082A1A?

A Panasonic recomenda a inspeção anual do torque dos fixadores de montagem e do assento do conector do cabo do encoder para motores em serviço de produção contínua.

A vida útil dos rolamentos depende da carga radial e axial — motores operando perto de sua velocidade máxima com tensão de correia significativa no eixo podem exigir inspeção de rolamentos com mais frequência do que motores com carga leve.

Os enrolamentos do motor em si são livres de manutenção; a substituição do motor ou o reparo dos enrolamentos são garantidos se a resistência de isolamento para a carcaça cair abaixo dos níveis aceitáveis durante testes periódicos de isolamento.

O encoder não possui componentes de serviço pelo usuário; se falhas de comunicação do encoder ocorrerem e não forem resolvidas pela inspeção do cabo e do conector, a substituição do encoder ou do motor é a rota de serviço apropriada.

Q5: Quais condições de alarme indicam que o MSM082A1A atingiu um estado de falha em um driver Panasonic MINAS?

Os drivers Panasonic MINAS exibem códigos de alarme alfanuméricos no painel frontal.

Alarmes comuns relacionados ao motor incluem: Err 16.0 (alarme de comunicação do encoder — verifique o cabo e as conexões do encoder), Err 11.0 (velocidade excessiva — motor excedeu a configuração de velocidade máxima), Err 18.0 (sobrecarga — motor operou com torque acima da classificação contínua por muito tempo; verifique se há travamento mecânico ou motor subdimensionado para a carga), Err 13.0 (superaquecimento IPM — transistor de saída do driver superaqueceu; verifique o resfriamento do driver e a temperatura ambiente) e Err 14.0 (alarme de termostato de superaquecimento do motor, se o motor estiver equipado com protetor térmico).

O histórico de alarmes é armazenado no driver e pode ser revisado através do software PANATERM ou da exibição de parâmetros do driver para auxiliar na análise da causa raiz.
