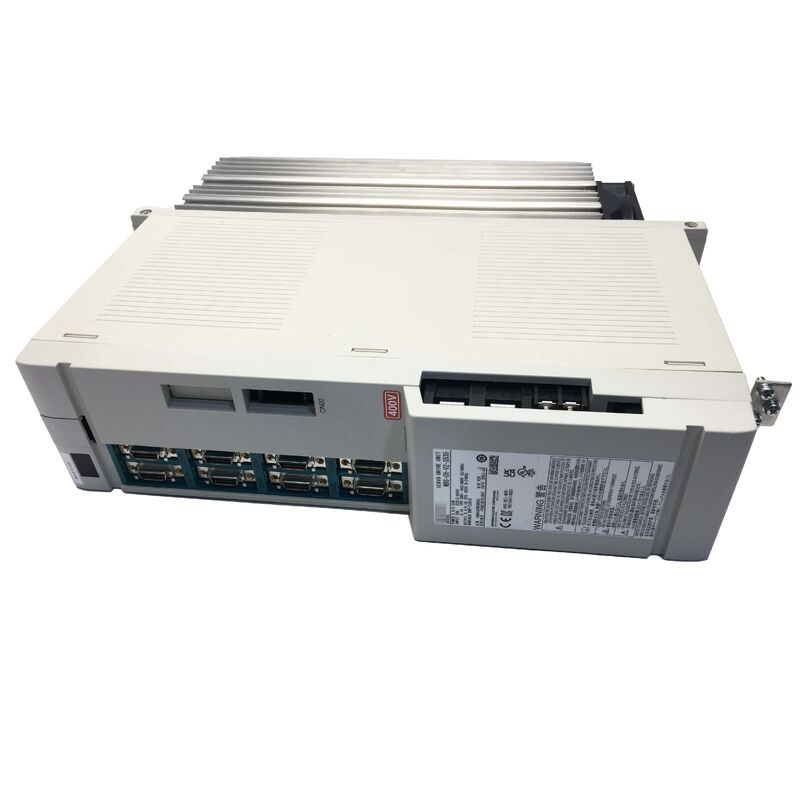

Unidade de acionamento servo selada de fábrica nova MDS-CH-V2-3535 Mitsubishi MDSCHV23535

MDS-CH-V2-3535 | Servodrive de eixo duplo Mitsubishi MDS-CH - 3,5kW + 3,5kW / 2 eixos / 400V / Máquina-ferramenta CNC

MDS-CH — Arquitetura Híbrida Combinada da Mitsubishi

A série MDS-CH é a plataforma de acionamento híbrido combinado da Mitsubishi Electric — uma arquitetura de acionamento compacta onde vários canais de servoeixo são integrados numa única unidade de acionamento que partilha um barramento de fonte de alimentação comum. A designação "CH" indica o design híbrido combinado: PCBs de servo amplificador separados para cada canal de eixo dentro de um gabinete de unidade física.

O MDS-CH-V2-3535 fornece dois canais de servoeixo independentes — cada um avaliado em 3,5 kW — em uma única unidade. O "V2" designa este como o servo amplificador de segunda geração da série MDS-CH.

Especificações principais

MDS-CH no sistema de acionamento CNC Mitsubishi

A série MDS-CH integra-se na arquitetura do sistema de acionamento da Mitsubishi:

Módulo de Alimentação (MDS-CH-CV):Converte a rede elétrica CA no barramento CC compartilhado que alimenta todos os servos MDS-CH e drives de fuso no sistema.

Servo Drives (MDS-CH-V):Unidades inversoras que controlam servomotores a partir do barramento CC compartilhado. O MDS-CH-V2-3535 é um servodrive de canal duplo desta família.

Acionamentos de fuso (MDS-CH-SP):Unidades inversoras que controlam motores de fuso. O MDS-CH-SP-300 (descrito abaixo) é o acionamento do fuso da mesma família de sistemas.

O MDS-CH-V2-3535 liga-se ao CNC Mitsubishi através do SSCNET (Servo System Controller NETwork) — a rede série de alta velocidade da FANUC para comunicação servo entre o CNC e os amplificadores de acionamento.

Cenários de aplicação

Substituição de eixo duplo do centro de usinagem CNC:Um centro de usinagem CNC Mitsubishi desenvolve falhas de servo em dois eixos atendidos pelo MDS-CH-V2-3535. A substituição restaura o servocontrole de eixo duplo para ambos os eixos afetados.

Comissionamento do sistema de acionamento CNC:Uma nova máquina-ferramenta Mitsubishi CNC está instalada. O MDS-CH-V2-3535 é comissionado como servoacionamento duplo atendendo a dois canais de eixo da máquina.

Perguntas frequentes

Q1: Como identifico quais eixos são atendidos pelo MDS-CH-V2-3535 em meu sistema CNC?

A atribuição do eixo para cada inversor MDS-CH é determinada pela posição do inversor na cadeia de comunicação SSCNET e pelas configurações de endereço do eixo configuradas nos parâmetros do Mitsubishi CNC. Verifique a tabela de parâmetros de atribuição dos drives do CNC ou a documentação elétrica da máquina-ferramenta para identificar quais eixos físicos correspondem aos dois canais no MDS-CH-V2-3535.

Q2: Os dois canais do MDS-CH-V2-3535 podem operar simultaneamente?

Sim. Ambos os canais do servo-eixo operam simultânea e independentemente - cada um executando suas próprias malhas de controle de velocidade e corrente na taxa de atualização do servo. O barramento CC compartilhado fornece ambos os canais ao mesmo tempo, permitindo o movimento coordenado de vários eixos conforme comandado pela interpolação CNC.

Q3: O que acontece se um canal de eixo falhar – o outro canal continua operando?

Isto depende do tipo de falha. Se a falha for específica do canal (por exemplo, uma sobrecorrente do motor em um eixo), o outro canal poderá continuar operando enquanto o canal com falha estiver em alarme. Se a falha afetar o barramento de potência compartilhado ou a comunicação SSCNET, ambos os canais serão afetados simultaneamente. A tela de alarme do CNC identifica o canal e o tipo de falha.

Q4: A substituição do MDS-CH-V2-3535 requer backup de parâmetros do servo?

Os parâmetros servo para ambos os canais do eixo residem na memória de parâmetros do CNC Mitsubishi — e não na unidade de acionamento. A substituição da unidade de acionamento não afeta os parâmetros CNC armazenados. Depois de instalar a substituição, o CNC baixa os parâmetros relevantes do eixo para a nova unidade de acionamento durante a sequência de inicialização.
