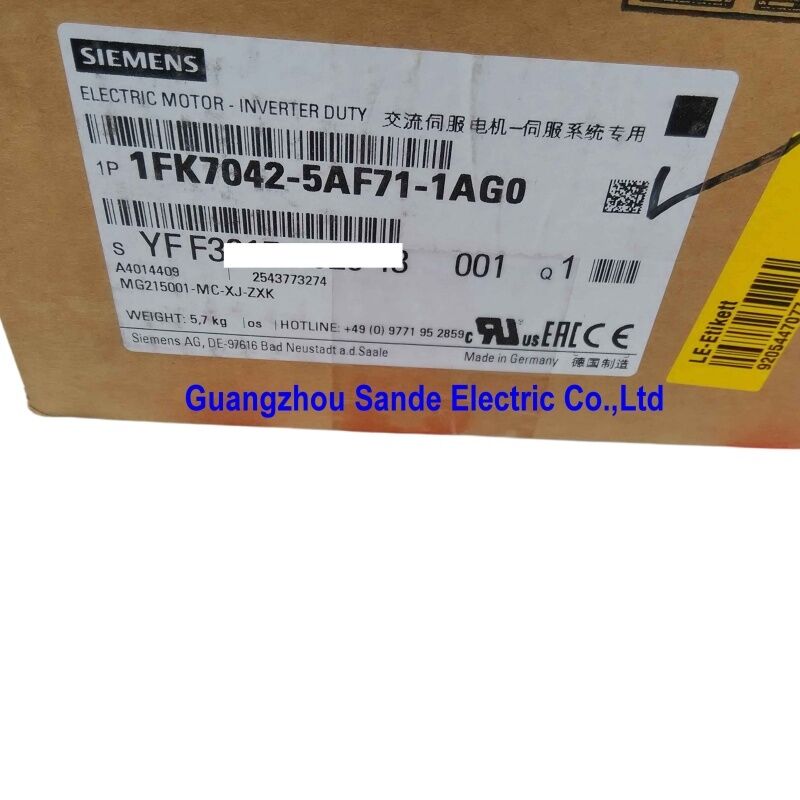

Simótica S AC Servomotor síncrono 1FK7042-5AF71-1AG0

1FK7042-5AF71-1AG0∙ SIMOTICS S 1FK7 Compacto Servomotor ∙ 3Nm / 0.82kW / 3000RPM / 1.95A / IM B5 / SIN/COS 2048P/R / IP64 / Eixo Plano

1FK7 Compacto um servomotor concebido para máquinas com espaço limitado

A série 1FK7 Compact fica entre o padrão 1FK7 e as famílias de alto desempenho 1FT7.Esta restrição física é importante em máquinas-ferramenta e sistemas de manuseio em que o espaçamento entre eixos é apertado e a profundidade de montagem do motor é limitada..

Todo o desempenho do servo é mantido: imã permanente, construção síncrona, distribuição suave de binário em toda a faixa de velocidades,e resposta dinâmica previsível que um motor passo ou de indução não pode igualarO corpo mais curto é o trade-off contra uma capacidade de binário de pico ligeiramente menor em relação ao 1FK7 de comprimento padrão no mesmo tamanho do quadro.

O 1FK7042-5AF71-1AG0 fornece 3Nm na classe de temperatura nominal de 100K, torque constante ao longo do ciclo de funcionamento sem preocupações com a degradação térmica sob carga contínua.

Principais especificações

Encoder incremental SIN/COS Análogo Sinusoidal Feedback

O 1FK7042-5AF71-1AG0 carrega um codificador SIN/COS incremental (1Vpp, 2048 pulsos por revolução).O acionamento recebe duas ondas senoidais deslocadas de fase e resolve a posição do eixo interpolar o sinal extraindo a resolução de posição de sub-impulso de cada período senoidal.

Com 2048 períodos físicos por revolução, e a interpolação do lado da unidade adicionando tipicamente 256x ou mais, a resolução de posição efetiva é de várias centenas de milhares de contagens por revolução.Para posicionamento fino, operação suave a baixa velocidade e redução de ondulação de binário de precisão, o feedback SIN/COS produz um desempenho mais limpo do que os codificadores digitais de contagem de pulsos equivalentes.

A designação "-1AG0" no número da peça confirma este tipo de codificador.A substituição ou reparação do 1FK7042-5AF71-1AG0 deve utilizar um motor com a mesma variante do codificador I-2048 para manter a compatibilidade do dispositivo sem reconfigurar a interface do codificador..

Cenários de aplicação

Eixo de alimentação da máquina-ferramenta:O acionamento do eixo X ou Y de um centro de usinagem utiliza o 1FK7042-5AF71-1AG0 no parafuso de esferas.A refrigeração natural é suficiente para os perfis de alimentação de serviço intermitente.

Servo eixo da máquina de embalagem:Acionamento de filme ou eixo de indexação numa máquina horizontal de preenchimento de moldes e vedação.O codificador SIN/COS fornece um feedback suave para perfis de câmera controlados por posição.

Substituição no sistema de accionamento SIMOTICS existente:Uma 1FK7042-5AF71-1AG0 instalada falhou.e tipo de codificador sem modificar os parâmetros do acionamento ️ o mesmo número de peça garante desempenho correspondente e interface do codificador.

Perguntas frequentes

Q1: Quais servo drives são compatíveis com o 1FK7042-5AF71-1AG0?

A série 1FK7 Compact com codificador SIN/COS (I-2048) é projetada para ser usada com servo-drives SINAMICS S120 que suportam entrada de codificador SIN/COS.A selecção do módulo de accionamento específico depende da corrente do eixo exigidaA interface de codificação da unidade deve ser configurada para o protocolo SIN/COS 1Vpp a 2048 pulsos/rev.

P2: A ausência de um travão de retenção afecta a segurança dos eixos verticais?

Sim, um motor sem travão de retenção não pode suportar mecanicamente uma carga vertical quando a unidade está desactivada.É necessário um travão de retenção para evitar o movimento para baixo por força da gravidade em caso de perda de potênciaA configuração "-1AG0" não possui travões. Se a aplicação exigir a retenção da carga no eixo vertical, deve ser especificada uma variante equipada com travões (suffixo diferente).

Q3: O que é abrangido pela classificação de proteção IP64?

IP6X significa que o motor é à prova de poeira, sem entrada de poeira em qualquer condição.IP64 abrange máquinas em ambientes de produção típicos com salpicos de refrigeranteNão abrange lavagem a alta pressão (IP65 ou superior) ou imersão contínua.

Q4: Qual é a importância da classe de temperatura de 100K para a classificação de 3Nm?

A referência "100K" significa que o binário nominal do motor de 3 Nm é o valor de um aumento de 100 Kelvin da temperatura acima do ambiente, ou seja,a uma temperatura de enrolamento de aproximadamente 125°C, assumindo 25°C ambiente. Esta é a classificação térmica de trabalho contínuo. O binário máximo a curto prazo será maior. Operar em ciclos de trabalho mais baixos ou com resfriamento ativo permitiria um binário sustentável maior;o valor de 3Nm é o conservador, especificação de serviço contínuo.

P5: O tipo de eixo plano é compatível com as ligações que requerem uma passagem de chave?

Um eixo plano (sem passagem de chave, sem plano) requer acoplamentos ou pinhões projetados para apertar o eixo suavemente. ‡ acoplamentos de atrito, acoplamentos de eixo hidráulicos ou pinhões de pressão.Os acoplamentos concebidos para eixos de chave não podem ser utilizados directamente. Se a aplicação exigir um eixo de via-chave, deve ser especificado um sufixo de configuração de ordem diferente.
