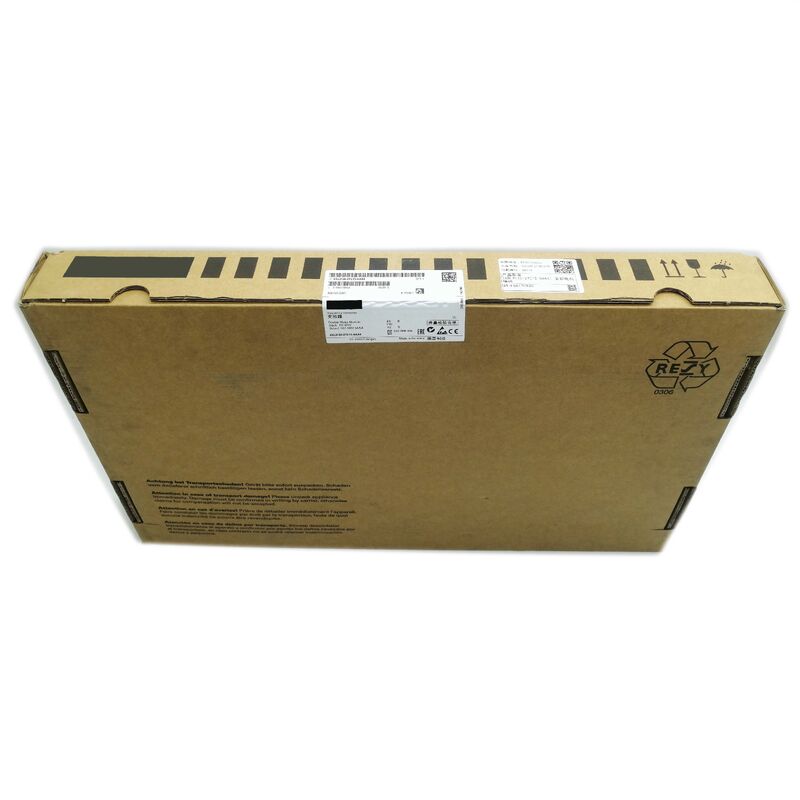

Siemens 6SL3120-2TE15-0AA4 SINAMICS S120 Módulo de motor duplo
Formato de tamanho de livro 2 * 5A 600 VDC Entrada 400V 3AC Saída Drive-CLiQ Segurança estendida integrada IP20
Dois eixos, uma habitação compacta
O Siemens 6SL3120-2TE15-0AA4 é um módulo de motor duplo SINAMICS S120 de tamanho de livro com potência nominal de 2 * 5A, servindo dois eixos independentes a partir de uma caixa compacta.Baseia-se na ligação DC partilhada mantida pelo módulo de linha ascendente, comunica com a unidade de controlo através do Drive-CLiQ e inclui como padrão a funcionalidade Extended Safety Integrated em ambos os canais.
Especificações técnicas
| Número da parte |
6SL3120-2TE15-0AA4 |
| Série |
SINAMICS S120 |
| Tipo de módulo |
Módulo de motor duplo (inverter de dois eixos) |
| Formato do quadro |
Tamanho do livro |
| Voltagem de entrada de ligação CC |
600 VDC |
| Tensão de saída |
400 V, CA de 3 fases |
| Corrente de saída nominal (para cada eixo) |
5 A |
| Corrente de carga de base (para cada eixo) |
4.3 A |
| Corrente de ligação em CC |
6 A |
| Faixa de frequência de saída |
0 a 650 Hz |
| Capacidade de sobrecarga |
150% para 60 anos / 200% para 3 anos |
| Método de arrefecimento |
Refrigerador de ar interno |
| Interface de comunicação |
Drive-CLiQ |
| Funções de segurança |
Segurança alargada integrada (STO, SS1, SLS, SBC) |
| Classificação de protecção |
Proteção IP20 |
| Temperatura de funcionamento |
0°C a +40°C (possível decaimento até +50°C) |
| Conexões motoras |
2 * conectores plug-in |
| Conexão de autocarro DC |
2 * barras de ligação de ligação de CC integradas |
| Autobus de corrente contínua de 24 V |
Barras de transmissão integradas de corrente contínua de 24 V |
| Entradas de estacionamento seguras |
2 (um por canal) |
| Controle seguro do travão do motor |
2 (um por canal) |
| País de origem |
Alemanha |
Características fundamentais
- O design compacto de dois eixos economiza espaço no armário e reduz o número de componentes
- Capacidade de sobrecarga de 150%/200% lida com demandas de aceleração de pico
- Frequência de saída de 0 a 650 Hz suporta motores de alta velocidade e alta contagem de pólos
- Funções de segurança independentes para cada eixo (STO, SS1, SLS, SBC)
- Interface Drive-CLiQ para reconhecimento e configuração automáticos de módulos
- A refrigeração interna do ar elimina a necessidade de sistemas de refrigeração externos
Perguntas Frequentes
Qual é a potência nominal que corresponde à corrente de saída de 5A por canal?
A uma potência de saída de 3 fases de 400 V e uma corrente nominal de 5 A, cada canal fornece aproximadamente 2,7 kW de potência de saída contínua, adequada para servomotores e motores assíncronos compactos na faixa inferior a 3 kW.
Os dois canais motores podem funcionar completamente independentemente, incluindo eventos de segurança independentes?
Cada canal tem a sua própria entrada de segurança e saída de controlo de travagem, permitindo desligamentos independentes sem afetar o outro canal.
Qual é a diferença entre o 6SL3120-2TE15-0AA4 e o 6SL3120-2TE15-0AD0?
Ambos são SINAMICS S120 módulos de motor duplo de tamanho de livro com 2 * 5A. O AA4 é o tipo padrão de tamanho de livro atual,enquanto o AD0 é o tipo D de tamanho de livro com um perfil mais estreito para instalações de armários apertados.
Este módulo requer refrigeração externa ou um canal de refrigeração?
Não, o módulo possui arrefecimento de ar totalmente interno com um ventilador integrado, sem necessidade de ventilador externo, trocador de calor ou ligação de dutos de arrefecimento.
Que variantes da unidade de controlo são compatíveis com este módulo?
Compatível com qualquer unidade de controlo compatível com o SINAMICS S120 que suporte módulos de motor de tamanho livre via Drive-CLiQ, incluindo as unidades de controlo CNC integradas CU320-2, CU310-2, SIMOTION D e SINUMERIK.
