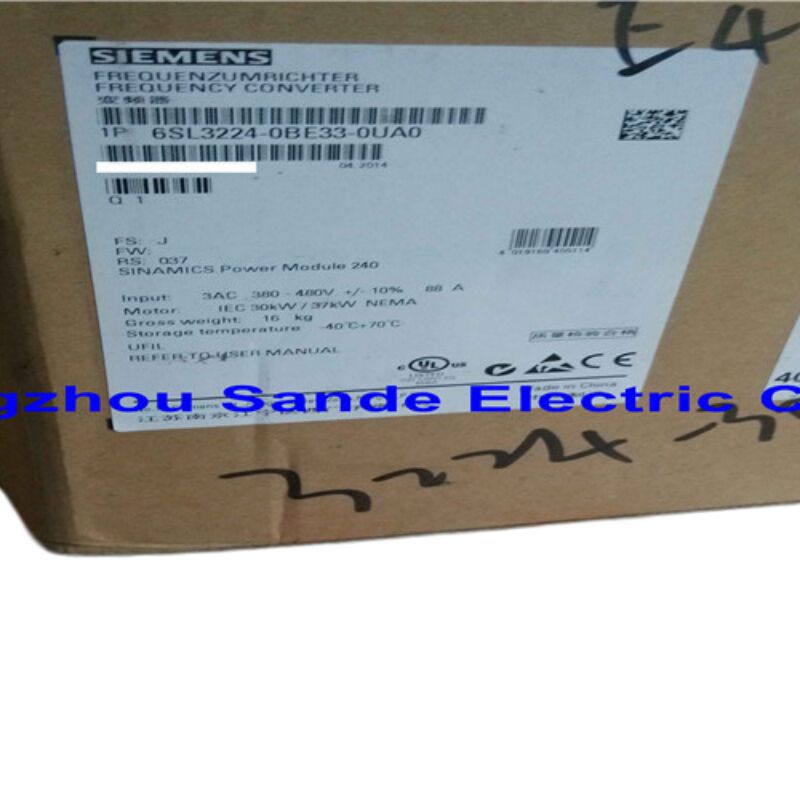

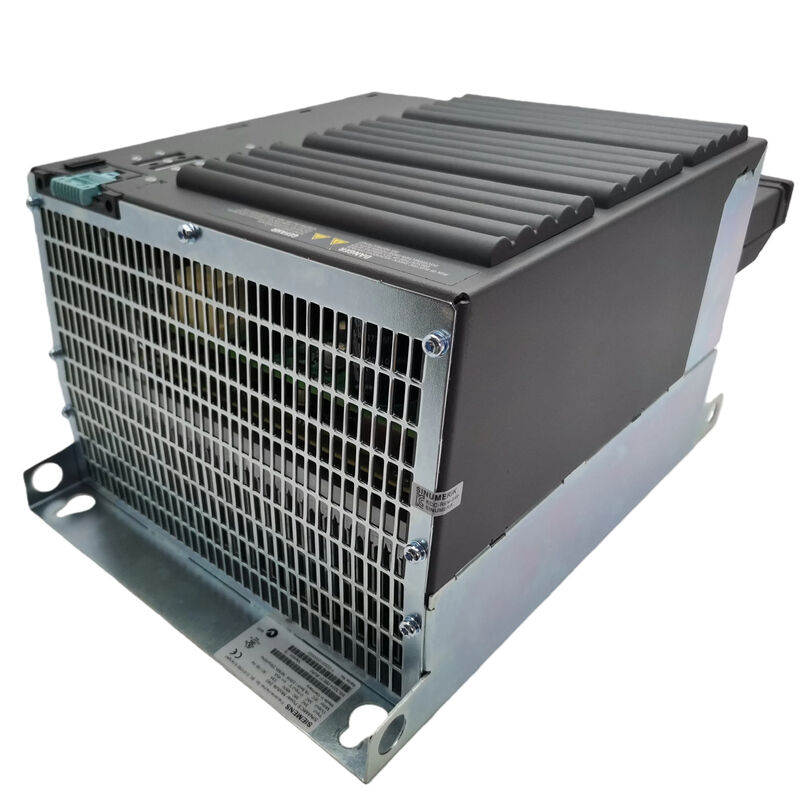

Módulo de Potência Sinamics G120 480V PM240 6SL3224-0BE33-0UA0

Siemens 6SL3224-0BE33-0UA0 — Módulo de Potência SINAMICS G120 PM240, 30 kW / 480V, Não Filtrado com Chopper de Frenagem

Visão Geral

O 6SL3224-0BE33-0UA0 é um módulo de potência de 30 kW da família de drives SINAMICS G120 da Siemens — uma das plataformas de drive de frequência variável (VFD) mais amplamente implantadas na automação industrial. Especificamente, esta é a variante PM240: não filtrada, com um chopper de frenagem integrado, projetada para aplicações de corrente alternada trifásica na faixa de tensão de 380–480 V.

Em sua essência, o PM240 é a força de um sistema G120. Ele lida com todo o trabalho de conversão de energia — retificando a alimentação CA de entrada, gerenciando a tensão do barramento CC e gerando a saída de frequência variável que controla a velocidade e o torque do motor. A inteligência de controle reside em uma Unidade de Controle (série CU230/CU240) separada, que se encaixa diretamente no PM240 através de uma interface padronizada. Essa abordagem modular é um dos pontos fortes definidores do G120: você pode trocar, atualizar ou reconfigurar o drive sem tocar no estágio de potência ou refazer a fiação do painel.

Principais Especificações Técnicas

Sobrecarga Alta vs. Sobrecarga Baixa — Qual Modo se Aplica a Você?

Este é um detalhe que pega os usuários de G120 pela primeira vez, então vale a pena explicar claramente.

Modo de Sobrecarga Alta (HO) classifica o módulo em 30 kW. É a escolha correta para cargas que exigem picos de torque curtos e acentuados — sistemas de transporte que devem iniciar sob carga total, guinchos, extrusoras ou qualquer aplicação onde o motor possa precisar empurrar bem além de sua classificação de estado estacionário por alguns segundos de cada vez. O drive sustentará 200% da corrente nominal por até 3 segundos e 150% por até 57 segundos, antes que a limitação térmica entre em ação.

Modo de Sobrecarga Baixa (LO) classifica o mesmo hardware em 37 kW. Aqui, as demandas de sobrecarga são mais suaves — bombas centrífugas, ventiladores e compressores raramente veem picos de torque repentinos. Ao projetar para um perfil de sobrecarga mais suave, a Siemens permite que o mesmo PM240 atenda a um motor fisicamente maior nessas aplicações, aproveitando melhor o hardware que você já possui.

A distinção é importante no momento da seleção do motor, não durante a instalação. Ambos os modos rodam em hardware idêntico.

Chopper de Frenagem Integrado — Por Que Está Lá

Drives de frequência variável padrão descarregam energia regenerativa (de cargas em desaceleração) de volta para o barramento CC. Sem um lugar para essa energia ir, a tensão do barramento CC sobe até que o drive falhe. O PM240 resolve isso com um circuito chopper de frenagem a bordo, que direciona o excesso de energia para um resistor de frenagem externo (vendido separadamente, dimensionado para a aplicação).

Isso torna o PM240 bem adequado para aplicações com:

• Ciclos de desaceleração frequentes ou rápidos
• Cargas de alta inércia (grandes volantes, centrífugas, sistemas de enrolamento/desenrolamento)
• Cargas verticais ou sistemas de içamento onde a carga pode acionar o motor como um gerador

Se sua aplicação opera em uma direção de estado estacionário sem demandas significativas de frenagem regenerativa, o chopper simplesmente permanece inativo — não há desvantagem em instalá-lo.

O Que o PM240 Não Inclui

Antes de fazer o pedido, observe o que vem com o 6SL3224-0BE33-0UA0:

• Nenhuma Unidade de Controle. O PM240 requer uma UC compatível (como a CU240E-2, CU230P-2 ou outras da linha G120) para funcionar. A UC correta depende do seu protocolo de barramento de campo, requisitos de segurança e necessidades de E/S.
• Nenhum BOP (Painel Operador Básico). O ajuste de parâmetros local requer um BOP-2 opcional ou conexão a uma ferramenta de comissionamento como STARTER ou Startdrive.
• Nenhum filtro de linha EMC. O sufixo "0UA0" no número da peça indica uma unidade não filtrada. Se sua instalação exigir conformidade com os limites da Categoria C2 ou C3 da EMC, um filtro de linha externo deve ser adicionado ou a variante filtrada (sufixo "0AA0") deve ser especificada em vez disso.

Aplicações Típicas

O 6SL3224-0BE33-0UA0 é encontrado em uma ampla gama de ambientes de automação de processos e fábricas:

• Sistemas de bombas e ventiladores (operando em modo LO para potência máxima do motor)
• Linhas de transporte e manuseio de materiais (aproveitando o modo HO para partida dependente da carga)
• Compressores e misturadores
• Eixos auxiliares de máquinas-ferramenta
• Máquinas de embalagem
• Unidades de tratamento de ar HVAC em edifícios comerciais ou industriais maiores

Sua faixa de potência de 30/37 kW cobre tamanhos de motor que ficam na fronteira entre drives de velocidade variável menores e sistemas de drive maiores montados em gabinete — tornando o G120 uma escolha prática onde o espaço do painel e a flexibilidade de instalação são importantes.

Perguntas Frequentes

P1: Este módulo de potência funciona com todas as Unidades de Controle SINAMICS G120?

A maioria das Unidades de Controle G120 das famílias CU230P-2 e CU240E-2 se encaixam diretamente no PM240. No entanto, nem toda combinação UC-PM é válida — a Siemens publica uma matriz de compatibilidade no manual do sistema G120 (disponível no portal Siemens Industry Online Support) que confirma quais combinações são aprovadas. Se você estiver substituindo um drive que estava funcionando anteriormente, combine o número da peça da UC da instalação existente em vez de assumir que qualquer UC funcionará com este PM240.

P2: Qual é a diferença entre o 6SL3224-0BE33-0UA0 (não filtrado) e o 6SL3224-0BE33-0AA0 (filtrado)?

O hardware dentro de ambas as unidades é essencialmente o mesmo — mesmo tamanho de frame, mesma potência nominal, mesmo chopper de frenagem. A variante filtrada (0AA0) adiciona um filtro de linha EMC Classe A integrado, tornando-a fisicamente mais alta (635 mm vs. 497 mm) e mais adequada para instalações onde as emissões eletromagnéticas conduzidas devem atender aos requisitos da Categoria C2 da EN 61800-3. O 0UA0 não filtrado é especificado onde um filtro externo já está presente no painel, onde o drive é conectado a uma fonte industrial isenta de requisitos rigorosos de EMC, ou onde a pegada menor é uma prioridade.

P3: Este drive pode ser usado em uma fonte de 480 V, conforme especificado no título do produto?

Sim. A faixa de entrada nominal de 380–480 V 3CA (±10%) significa que o drive foi projetado para operar corretamente em qualquer tensão de alimentação nominal entre 380 V e 480 V. Uma fonte de 480 V se enquadra nessa faixa. A tolerância de ±10% significa que o drive lidará com tensões transitórias de até aproximadamente 528 V sem falha — útil em sistemas de alimentação onde a regulação de tensão é imperfeita.

P4: O 6SL3224-0BE33-0UA0 ainda está em produção?

Este número de peça específico foi listado por alguns distribuidores como descontinuado ou em transição. A Siemens desenvolve ativamente a plataforma G120, e configurações sucessoras podem carregar números de peça atualizados refletindo revisões de hardware revisadas. Para projetos em andamento, é aconselhável confirmar a disponibilidade atual e verificar se um número de peça de substituição direta se aplica. Unidades recondicionadas e de troca de fornecedores confiáveis de automação industrial permanecem uma opção prática para aplicações de manutenção.

P5: Qual resistor de frenagem deve ser emparelhado com este módulo?

O resistor de frenagem apropriado depende da potência de frenagem que sua aplicação requer — especificamente a potência de frenagem de pico, o ciclo de trabalho dos eventos de frenagem e a energia total a ser dissipada por ciclo. A Siemens publica orientações de dimensionamento de resistor no manual de instalação de hardware SINAMICS G120 (número do documento 6SL3097-4AL00-0BP3 ou equivalente para sua versão de firmware). Como ponto de partida, o resistor deve ser classificado para a potência de pico do chopper do PM240 e dimensionado termicamente para a taxa de repetição de seus ciclos de desaceleração. Subdimensionar o resistor é um erro comum de comissionamento que leva à parada térmica prematura.

Nota: O módulo de potência 6SL3224-0BE33-0UA0 é fornecido sem uma Unidade de Controle ou painel operador. A funcionalidade completa do sistema requer uma Unidade de Controle SINAMICS G120 compatível, pedida separadamente. Sempre verifique as especificações em relação à folha de dados do produto Siemens antes da instalação.
