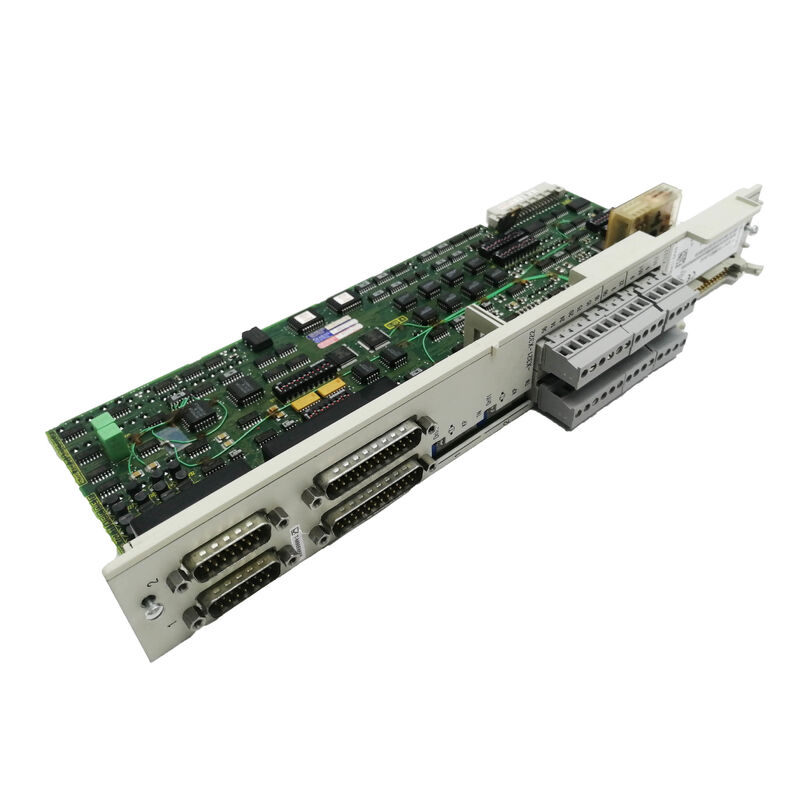

Simodrive de alto desempenho Siemens 611 Controle digital 6SN1118-0DK23-0AA2

Siemens 6SN1118-0DK23-0AA2 — SIMODRIVE 611 Digital High Performance 2-Axis Control Loop Block com Sistema de Medição Direta, Sin/Cos 1 Vpp

O que este módulo é

O Siemens 6SN1118-0DK23-0AA2 é uma placa de controle em malha fechada de alto desempenho para dois eixos do sistema de acionamento digital SIMODRIVE 611. A descrição oficial da Siemens para este número de pedido é: SIMODRIVE 611 Digital Control Loop Block High Performance 2 Axes Sin/Cos 1 Vpp Direct Measuring System NC Software, Required from 06.04.09.

Esta placa de controle é a inteligência dentro de um eixo de acionamento SIMODRIVE 611. Ela é conectada à seção de potência do acionamento, processa o feedback do encoder tanto do motor quanto de um sistema de medição direta separado, executa as malhas de controle de corrente e velocidade digitalmente e se comunica com o controlador CNC ou host através do barramento do acionamento. O sufixo -0AA2 identifica esta como a revisão de hardware mais recente da série 0DK23 — substituindo a revisão anterior -0AA1 — e é a peça de reposição correta para máquinas que originalmente especificaram qualquer uma das revisões.

Especificações Verificadas

A Arquitetura Digital SIMODRIVE 611

SIMODRIVE 611 é o sistema de acionamento modular de barramento DC da Siemens, construído como uma linha de módulos que compartilham um barramento de energia comum dentro do gabinete de controle da máquina. Um módulo de entrada/regeneração em uma extremidade da linha fornece o barramento DC; módulos de potência individuais e conjuntos de placas de controle downstream lidam com um ou dois eixos de motor cada. A placa de controle é uma unidade plug-in separada dentro de cada módulo de acionamento — fisicamente removível e substituível sem perturbar a fiação de energia, cabos do motor ou conexões do encoder. Essa arquitetura é uma vantagem prática em campo: uma placa de controle defeituosa pode ser trocada em minutos, enquanto o restante do hardware do acionamento permanece no lugar.

Na variante digital SIMODRIVE 611, as placas de controle são totalmente digitais desde a entrada do encoder até a saída do barramento do acionamento. Não há conexões de setpoint de velocidade analógicas para um CNC externo; em vez disso, o SINUMERIK 840D ou 810D se comunica com cada placa de controle através de um barramento de acionamento digital de alta velocidade, baixando firmware para a placa a cada inicialização e trocando dados de posição, velocidade e corrente em tempo real durante a operação. Essa integração digital estreita entre CNC e acionamento é uma das características definidoras do sistema SIMODRIVE 611 digital e é a fonte da sincronização precisa que os centros de usinagem de ponta exigem.

Classe de Alto Desempenho: O que significa na prática

Dentro da linha SIMODRIVE 611 digital, as placas de controle estão disponíveis em duas classes de desempenho: Alto Padrão e Alto Desempenho. A distinção não é cosmética — existem diferenças funcionais concretas que determinam qual classe uma determinada máquina requer.

A diferença mais significativa é o suporte ao motor de spindle. O controle de dois eixos com um motor de spindle principal 1PH (tipo indução) só é possível com a classe de Alto Desempenho. Uma placa de dois eixos de Alto Padrão é restrita a motores de acionamento de alimentação (servo) em ambos os canais. Em um centro de usinagem CNC típico onde um módulo de acionamento é compartilhado entre um eixo de alimentação e o spindle principal, a placa de Alto Desempenho é obrigatória.

As placas de Alto Desempenho também carregam headroom computacional adicional que beneficia aplicações de alimentação de alta dinâmica — máquinas de retificação, centros de fresagem de alta velocidade e células de usinagem de cinco eixos onde a largura de banda do loop de posição e o tempo de ciclo do loop de corrente influenciam diretamente o acabamento superficial e a precisão do contorno.

O 6SN1118-0DK23-0AA2 é a variante de Alto Desempenho, 2 eixos, com-DMS — a configuração mais capaz da linha 0DK-series.

Sistema de Medição Direta: O Segundo Canal do Encoder

A característica de hardware definidora do 0DK23 em relação ao 0DJ23 (seu homólogo sem DMS) é a interface do Sistema de Medição Direta. Cada canal de eixo no 6SN1118-0DK23-0AA2 aceita duas entradas de encoder simultaneamente:

Encoder do motor (medição indireta): O encoder sin/cos 1 Vpp montado no eixo do motor. Este encoder alimenta os loops de controle de velocidade e corrente e fornece o sinal de feedback primário para a comutação do motor e controle de torque.

Sistema de medição direta (escala linear ou rotativa): Um segundo encoder sin/cos 1 Vpp fisicamente localizado no próprio eixo da máquina — uma escala de vidro linear, escala magnética ou um encoder rotativo de alta precisão acoplado à esfera de rosca ou mesa. Este sinal alimenta o loop de controle de posição no nível do CNC.

A razão pela qual ambos existem simultaneamente é a conformidade térmica e mecânica da máquina. Mesmo uma esfera de rosca de precisão se estica sob carga, sua porca tem folga, e toda a transmissão mecânica entre o eixo do motor e a mesa se deforma ligeiramente com a temperatura. Um encoder de motor sozinho mede o ângulo do eixo do motor e infere a posição da mesa através da relação mecânica conhecida — ele não pode detectar ou corrigir esses erros de transmissão. O sistema de medição direta mede a posição real da mesa independentemente da transmissão mecânica, e o CNC fecha o loop de posição neste sinal enquanto a placa de acionamento fecha o loop de velocidade no encoder do motor. O resultado é que a expansão térmica, a folga e os erros de passo da esfera de rosca são continuamente corrigidos em tempo real, não apenas calibrados na aquisição da máquina.

Para operações de usinagem de precisão — mandrilamento, retificação de gabarito, torneamento fino e contorno simultâneo multieixo — a capacidade DMS do 6SN1118-0DK23-0AA2 é essencial. Máquinas especificadas sem capacidade DMS não podem aproveitar o feedback da escala linear, independentemente das escalas que são instaladas mecanicamente; a placa de controle deve suportá-la.

Requisito de Software NC: Versão 06.04.09 e Posterior

A nota de especificação NC Software Required From 06.04.09 refere-se a uma versão mínima do software NC SINUMERIK: versão 6.4.9 do software CNC SINUMERIK 810D ou 840D. As placas de controle nesta série de revisão introduziram recursos — incluindo algoritmos específicos de processamento DMS e aprimoramentos de protocolo de barramento de acionamento — que exigiam suporte de software NC correspondente. Um CNC executando uma versão de software mais antiga não inicializará ou operará corretamente esta placa de controle.

Esta é uma consideração de nível de comissionamento, não um motivo para evitar o módulo. Máquinas que foram originalmente construídas com sistemas SINUMERIK 840D powerline geralmente executam software bem acima da versão 6.4.9 há muitos anos. O requisito é principalmente importante ao adquirir uma placa de reposição para uma máquina mais antiga: se o software NC da máquina for anterior à versão 6.4.9, o software deve ser atualizado antes ou juntamente com a substituição da placa. Esta é uma prática de manutenção padrão para qualquer CNC SINUMERIK 840D e está coberta na documentação de comissionamento padrão da Siemens.

Famílias de Motores Compatíveis

O 6SN1118-0DK23-0AA2 suporta toda a gama de motores servo e de spindle Siemens usados no sistema digital SIMODRIVE 611:

Motores servo síncronos (acionamentos de alimentação): 1FT6, 1FK6/1FK7, 1FN1, 1FN3 (motores lineares), 1FE1 (motores integrados), 1FM6 (motores de torque), 2SP1 (motores de spindle)

Motores de indução assíncronos (acionamentos de spindle principal): 1PH4, 1PH6, 1PH7 — motores de spindle. Conforme observado acima, a operação de spindle 1PH de dois eixos requer a classe de Alto Desempenho, que esta placa fornece.

Todas essas famílias de motores usam sinais de encoder sin/cos 1 Vpp como padrão, o que corresponde à interface do encoder do 6SN1118-0DK23-0AA2.

Arquitetura de Download de Firmware

Um aspecto prático do sistema digital SIMODRIVE 611 que surpreende engenheiros que não o conhecem: a própria placa de controle contém nenhum firmware de acionamento persistente. A cada ciclo de inicialização ou reinicialização, o SINUMERIK 840D baixa todo o software de acionamento para a RAM da placa de controle através do barramento de acionamento. A placa é uma plataforma de hardware; a personalidade do acionamento vem do CNC.

Esta arquitetura tem uma implicação de manutenção importante. A substituição da placa de controle não requer o carregamento de software na nova placa. O CNC cuida disso automaticamente na próxima inicialização. O que requer é que os dados do acionamento — parâmetros do motor, limites de corrente, ganhos do controlador de velocidade, parâmetros do encoder e todas as configurações específicas do eixo — sejam armazenados corretamente no conjunto de dados NC do CNC e sejam reescritos para a nova placa na inicialização. Antes de remover uma placa defeituosa, um backup dos dados do acionamento NC para um cartão PC ou mídia externa é uma prática padrão.

Matriz de Variantes — Série 0DK23

O 6SN1118-0DK23-0AA2 é compatível pino a pino e funcionalmente com o 6SN1118-0DK23-0AA1. Onde a revisão anterior -0AA1 é especificada na lista de peças de reposição de uma máquina, o -0AA2 é o equivalente moderno correto.

FAQ

Q1: Qual é a diferença entre o 6SN1118-0DK23-0AA2 (Alto Desempenho) e o 6SN1118-0DH23-0AA2 (Alto Padrão), e um pode substituir o outro?

A principal diferença funcional é a capacidade do motor de spindle e o desempenho de processamento. Com a placa de Alto Desempenho (0DK23), a operação de dois eixos usando um motor de spindle principal 1PH tipo indução em um dos canais é suportada. Com a placa de Alto Padrão (0DH23), ambos os canais são restritos a motores de acionamento de alimentação (servo); um motor de spindle 1PH em qualquer eixo não é permitido em uma configuração de dois eixos. Ambas as placas aceitam um Sistema de Medição Direta nas variantes 0DK23/0DH23. Em uma máquina que usa um canal para um eixo de alimentação e um para um motor de spindle principal, apenas a placa de Alto Desempenho (0DK23) é compatível — a placa de Alto Padrão não pode substituir. Em uma máquina que usa ambos os canais puramente para eixos de alimentação servo sem envolvimento de motor de spindle, as duas placas são funcionalmente intercambiáveis, embora seja sempre mais seguro substituir por um item idêntico usando a mesma classe de desempenho originalmente especificada.

Q2: Minha máquina tem um sistema de medição direta (escalas lineares) nos eixos, mas eles não estão ativos no momento. O uso desta placa ativa automaticamente o DMS, ou é necessária configuração adicional?

O 6SN1118-0DK23-0AA2 fornece a interface de hardware — o conector do encoder DMS — mas a função deve ser explicitamente habilitada na configuração do CNC SINUMERIK. A entrada DMS precisa ser atribuída ao eixo correto nos dados da máquina do acionamento, e o loop de controle de posição deve ser alterado do encoder do motor para o feedback DMS nos parâmetros do eixo do CNC. Se a máquina foi enviada com hardware DMS instalado, mas o controle DMS não ativado, a placa sozinha não altera o caminho de feedback ativo. Habilitar o DMS requer uma sessão de comissionamento cobrindo dados da máquina do eixo, atribuição de parâmetros do encoder e potencialmente retuning do controlador de velocidade/posição uma vez que o loop de posição esteja fechado na escala em vez do encoder do motor. O procedimento relevante é coberto na documentação de comissionamento de eixos do SINUMERIK 840D.

Q3: A placa requer a versão de software NC 06.04.09. Como verifico se meu SINUMERIK 840D atende a este requisito?

A versão do software NC em um SINUMERIK 840D pode ser lida no painel do operador navegando para a tela de diagnóstico do sistema — tipicamente acessível no menu Serviço. A string da versão será exibida no formato x.x.xx; um valor de 6.4.09 ou superior confirma a compatibilidade. Em sistemas 840D powerline, que introduziram a geração de hardware powerline no início dos anos 2000, os níveis de software geralmente estão bem acima desse limite em qualquer máquina mantida com atualizações de software periódicas. Se a máquina estiver executando software mais antigo na placa de controle original, uma atualização de software é necessária antes de instalar o 6SN1118-0DK23-0AA2. Nesta situação, o backup dos dados NC deve ser feito antes da atualização do software, não depois, para garantir que o conjunto de parâmetros seja compatível.

Q4: Esta placa é compatível com os sistemas CNC SINUMERIK 810D e 840D?

Sim. O 6SN1118-0DK23-0AA2 é compatível com os sistemas CNC SINUMERIK 810D e SINUMERIK 840D / 840D powerline, desde que ambos estejam executando o software NC versão 6.4.9 ou posterior. O SINUMERIK 810D integra a interface NC, PLC e de acionamento em uma única plataforma de hardware CCU, enquanto o 840D usa módulos NCU separados, mas ambos se comunicam com as placas de controle digital SIMODRIVE 611 usando o mesmo protocolo de barramento de acionamento. A instalação da placa, o comissionamento do eixo e o gerenciamento de parâmetros seguem os mesmos procedimentos em ambos os CNCs. Se a máquina for um SINUMERIK 810D, observe que o número máximo de eixos de acionamento que podem ser conectados a uma única CCU 810D é mais limitado do que em um 840D — consulte os dados de configuração de hardware do 810D antes de adicionar eixos.

Q5: Uma 6SN1118-0DK23-0AA2 usada ou recondicionada pode ser instalada com segurança em uma máquina de produção, e quais verificações devem ser feitas antes da instalação?

Uma placa de controle recondicionada ou testada-usada é uma abordagem legítima e amplamente utilizada para a manutenção do SIMODRIVE 611, dado que a placa não contém dados persistentes e recebe seu firmware de acionamento completo do CNC na inicialização. As condições chave são: a placa deve ter sido testada sob carga em um barramento de acionamento SIMODRIVE 611 (não apenas ligada isoladamente), todos os pinos do conector devem estar intactos, e a placa não deve apresentar sinais visíveis de estresse térmico, componentes queimados ou danos físicos na área do conector do encoder. Antes de instalar qualquer placa de reposição, faça backup completo dos dados de acionamento NC para uma mídia externa. Após a instalação, confirme que o CNC baixa o firmware para a placa com sucesso na inicialização, verifique se ambos os canais do encoder estão lendo corretamente usando as telas de diagnóstico do CNC, e realize um teste de eixo em velocidade reduzida antes de retornar a máquina à produção total. Não realize um teste de megohm nos conectores do sinal do encoder com a placa instalada.
