Onde o Controle do Eixo Começa

Em qualquer máquina-ferramenta CNC construída em torno da plataforma SIMODRIVE 611 da Siemens, a unidade de controle em malha fechada é a inteligência por trás da eletrônica de potência. Ela processa o feedback do encoder, executa os algoritmos de controle de corrente e velocidade, gerencia a interface de setpoint com o controlador CNC e determina se o eixo acelera suavemente para a velocidade programada ou entra em estado de falha. O módulo de potência fornece a corrente — mas esta unidade de controle decide exatamente como usá-la.

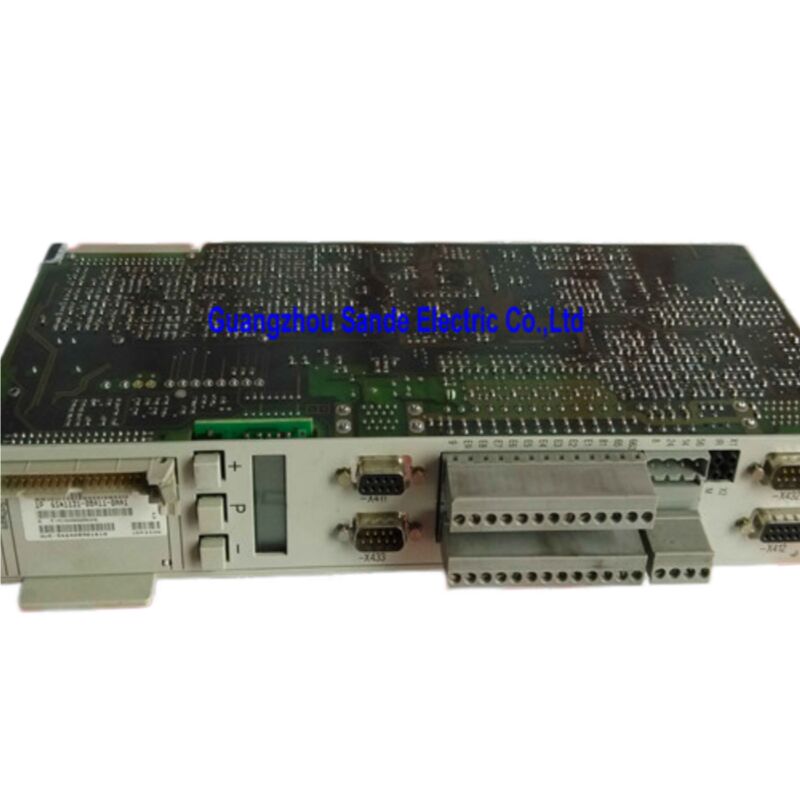

O 6SN1121-0BA11-0AA1 é a unidade de controle em malha fechada plug-in SIMODRIVE 611-A na versão Universal, construída especificamente para drives principais de eixo equipados com motores assíncronos 1PH. Ele se conecta diretamente ao módulo de potência SIMODRIVE 611, conecta-se ao CNC SINUMERIK através do barramento de drive e traz toda a capacidade de controle de eixo em malha fechada da plataforma 611-A para o eixo da máquina que geralmente realiza o trabalho mais exigente: o eixo de corte.

Especificações Técnicas

A Arquitetura 611-A: Setpoint Analógico, Confiabilidade Industrial

SIMODRIVE 611-A refere-se à variante de interface de setpoint analógico da família de controle em malha fechada 611 — distinta da série 611-D (digital). Em um sistema de interface analógica, os comandos de velocidade e torque viajam do CNC SINUMERIK para o módulo de drive como sinais de tensão analógica de ±10V. Essa arquitetura antecede a adoção generalizada de barramentos de drive digitais e foi a abordagem padrão em um número enorme de máquinas-ferramenta equipadas com SINUMERIK construídas durante os anos 90 e início dos anos 2000.

O resultado prático é que o 6SN1121-0BA11-0AA1 permanece a peça de reposição correta para uma base instalada muito grande de máquinas atualmente em serviço produtivo. A interface analógica não é inferior — para aplicações de eixo principal onde o CNC comanda a velocidade e o drive fecha o loop, ela oferece desempenho totalmente adequado, e a simplicidade da arquitetura significa menos pontos de incompatibilidade de firmware potencial durante a substituição.

Interface X432: Dupla Função e Operacionalmente Crítica

O conector X432 é o recurso mais específico da aplicação desta unidade de controle, e vale a pena entender o que ele faz antes de comissionar ou substituir a placa.

De acordo com o Guia de Planejamento SIMODRIVE 611 da Siemens, o X432 serve a duas funções mutuamente exclusivas, dependendo de como a máquina é configurada:

Como entrada do encoder do eixo para posicionamento: O sinal do encoder do eixo é conectado ao X432, fornecendo à unidade de controle o feedback necessário para realizar a parada orientada do eixo (posicionamento do eixo C). Isso é essencial em centros de torneamento e centros de usinagem onde o eixo deve parar em uma posição angular definida para permitir a troca automática de ferramentas, a troca de marchas ou operações de torneamento de contorno.

Como interface WSG (saída de posição rotativa para NC): Nesta configuração, o X432 emite um sinal de posição do rotor de volta para o CNC SINUMERIK, permitindo que o NC use dados de posição do eixo para operações coordenadas — rosqueamento sincronizado, por exemplo, onde o eixo de avanço e o eixo devem se mover em sincronização angular precisa.

Apenas uma função opera por vez. A documentação da Siemens especifica que apenas circuitos PELV (Tensão Extra Baixa de Proteção) devem ser conectados ao pino 15 do X432 e ao pino 3 do X433. Para circuitos não PELV em AS1 e AS2, a codificação do conector deve ser aplicada para evitar a inserção incorreta do conector de acordo com a EN 60204-1, Seção 6.4.

Motores Compatíveis e Combinações de Drives

O 6SN1121-0BA11-0AA1 foi projetado para uso com motores assíncronos da série 1PH da SIEMENS — a família de motores principais de eixo que tem sido o padrão em centros de usinagem e tornos controlados por SINUMERIK por décadas. As séries 1PH4, 1PH6 e 1PH7 são os companheiros típicos.

A unidade de controle é emparelhada com módulos de potência SIMODRIVE 611 (série 6SN1123) selecionados de acordo com a corrente nominal necessária do motor do eixo. O conjunto combinado — unidade de controle mais módulo de potência — conecta-se ao CNC SINUMERIK 840D ou 840Di através do barramento de drive. Durante a fase de inicialização (ligamento ou reset), o SINUMERIK 840D baixa o software do drive para a placa de controle via barramento de drive automaticamente, o que significa que não é tipicamente necessário carregamento manual de software ou um dispositivo de programação separado durante o comissionamento de substituição.

Controladores CNC compatíveis incluem:

• SINUMERIK 840D e 840D sl
• SINUMERIK 840Di
• SINUMERIK 810D

Versão Universal: O Que Abrange

A designação "Universal" na descrição do produto distingue esta unidade de controle da variante "High Performance". Ambas servem aplicações de drive principal de eixo, mas a versão Universal abrange toda a gama de aplicações de eixo padrão — controle de velocidade com setpoint analógico, orientação do eixo, saída WSG — sem a capacidade de resposta dinâmica estendida e o controle de corrente de maior largura de banda da versão High Performance.

Para a grande maioria dos centros de usinagem CNC e centros de torneamento onde o eixo opera em velocidades programadas, realiza orientações para troca de ferramentas e executa ciclos de rosqueamento sincronizado, a versão Universal é a especificação correta e apropriada. A versão High Performance agrega valor principalmente em aplicações que exigem transientes de velocidade extremamente rápidos ou rigidez dinâmica muito alta contra perturbações de carga — menos comum em aplicações de eixo de máquinas-ferramenta de uso geral.

Notas de Instalação e Substituição

O design plug-in significa que a substituição é uma operação de troca de placa: o módulo de potência permanece no gabinete, e apenas a unidade de controle é trocada. Após a inserção, aplicam-se os seguintes passos:

O CNC SINUMERIK baixa o software do drive para a nova unidade de controle na primeira inicialização via barramento de drive. Parâmetros específicos da máquina (tipo de encoder do eixo, passos de engrenagem, limites de velocidade, limiares de monitoramento) são armazenados no NC SINUMERIK e retransmitidos para a nova unidade de controle durante este processo. Um teste abrangente da função do eixo — incluindo orientação, se utilizada — deve ser realizado antes de retornar a máquina à produção. Verifique se a fiação do X432 está correta para a configuração específica do encoder do eixo ou WSG da máquina.

Perguntas Frequentes

P1: Qual é a diferença entre 6SN1121-0BA11-0AA1 e 6SN1121-0BA11-0AA0?

Ambos são unidades de controle SIMODRIVE 611-A versão Universal para drives principais de eixo 1PH. Os dígitos finais (AA0 vs AA1) indicam os níveis de revisão de hardware. O AA1 é a revisão mais recente e é a referência de substituição padrão. Na maioria dos casos, o AA1 substitui o AA0 como uma atualização de hardware direta, sem diferença funcional do ponto de vista do sistema de drive. Confirme com a documentação da máquina-ferramenta se a compatibilidade específica da revisão de hardware é uma preocupação para sua versão de CNC SINUMERIK.

P2: Esta unidade de controle também pode ser usada com motores servo 1FT6 ou 1FK para aplicações de eixo de avanço?

Não. O 6SN1121-0BA11-0AA1 foi projetado especificamente para aplicações de drive principal de eixo com motores assíncronos 1PH. Para controle servo de eixo de avanço usando motores servo 1FT6, 1FK ou similares, os produtos corretos são as unidades de controle em malha fechada digitais SIMODRIVE 611-D ou 611 Universal (série 6SN1118). Usar uma unidade de controle de eixo para um eixo de avanço servo resultará em comportamento de controle incorreto e não deve ser tentado.

P3: Após substituir a placa, quais parâmetros precisam ser definidos no CNC SINUMERIK?

Se a substituição for uma troca direta (mesmo número de peça), o CNC SINUMERIK deve baixar automaticamente os parâmetros de drive salvos anteriormente para a nova unidade de controle durante a inicialização. É essencial que o backup de parâmetros da máquina esteja atualizado antes da troca da placa. Após a substituição, verifique se todos os parâmetros específicos do eixo — tipo de encoder, passos de engrenagem, limites de velocidade, valores de monitoramento — foram transferidos corretamente e confirme a funcionalidade do eixo, incluindo a parada de orientação, se a máquina a utilizar.

P4: Quais alarmes no SINUMERIK geralmente indicam que esta unidade de controle falhou?

Alarmes relacionados ao drive apontando para hardware do eixo do eixo são os indicadores mais comuns. Alarme 300501 (drive não pronto), alarme 300507 (saída do controlador de velocidade limitada), alarmes de falha de hardware no eixo do eixo ou falha completa na inicialização do drive do eixo na inicialização geralmente justificam a investigação da unidade de controle. Antes de condenar a placa, verifique se a alimentação de controle de 24V CC está presente, se a conexão do barramento de drive está segura e se o próprio módulo de potência do eixo não é a fonte da falha.

P5: A peça está descontinuada — ela ainda está sendo reparada?
