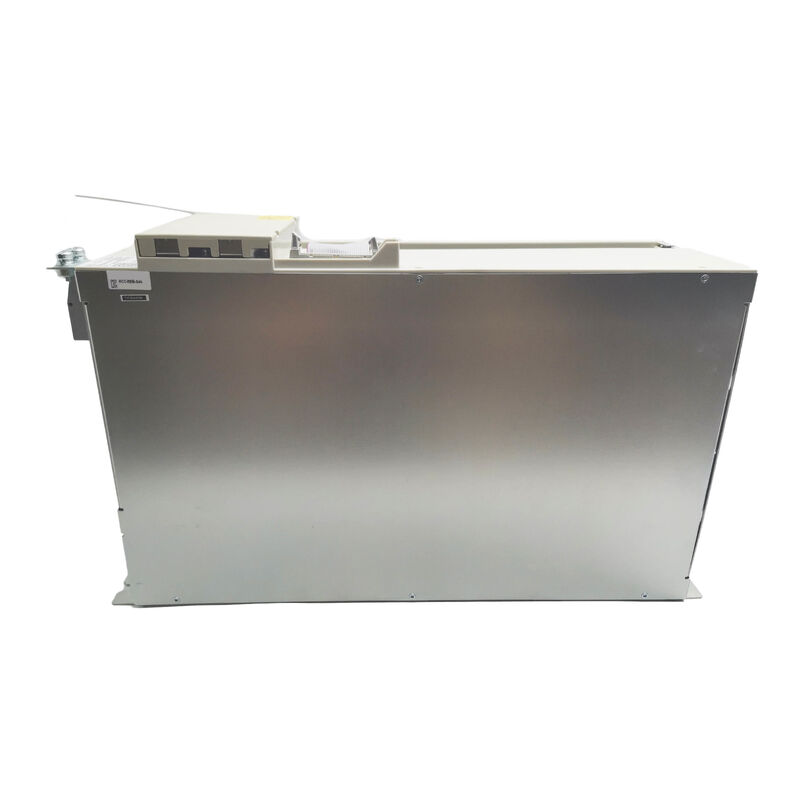

Modulo de potência de refrigeração interna Simodrive Sinamics 6SN1123-1AAOO-0BA2 6SN1123-1AA00-0BA2

Siemens 6SN1123-1AA00-0BA2 SIMODRIVE 611 Modulo de refrigeração interna 400/480V AC / 600V DC Link

Módulo de energia na arquitetura SIMODRIVE 611

O 6SN1123-1AA00-0BA2 é um módulo de potência da série SIMODRIVE 611, a plataforma de acionamento que se tornou o sistema de ação por eixo padrão para máquinas-ferramenta controladas pela SINUMERIK em toda a indústria automotiva,AeronáuticaO módulo de potência lida com a comutação de alta corrente para a saída do motor.A placa de comando do acionamento um componente separado montado no módulo de potência transporta os parâmetros do eixo e lida com a comunicação com o controlador SINUMERIK.

Quando um módulo de potência falhar enquanto a placa de comando da unidade estiver intacta,A placa de comando é transferida para o módulo de potência de substituição os parâmetros de acionamento são armazenados no controlador ou na placa de comandoUma descarga de parâmetros da NCU ou da ferramenta de configuração do acionamento após a instalação restaura as configurações do eixo.

Principais especificações

Refrigeração interna A especificação correta para os compartimentos padrão

O sufixo 0BA2 identifica a variante de arrefecimento interno. Este módulo gerencia a dissipação térmica usando o fluxo de ar ambiente do gabinete Não são necessárias infraestruturas de refrigeração adicionais para além de uma ventilação adequada do gabineteA versão de arrefecimento interno é correta para:

• Armários normais fechados com ventilação normal, sem refrigerador líquido
• Substituição de um módulo SIMODRIVE 611 de arrefecimento interno existente
• Layouts de espaço limitado onde a adição de hardware de resfriamento externo exigiria reformulação do gabinete

A variante de refrigeração externa passa um dissipador de calor através do painel traseiro do armário para manter o calor fora do gabinete.A substituição de um módulo de refrigeração interno por uma variante de refrigeração externa (ou vice-versa) altera os requisitos de instalação do gabinete- Compare o sufixo de arrefecimento com a instalação original.

Arquitetura do autocarro de CC Substituição de módulo único

Os módulos SIMODRIVE 611 compartilham um bus DC comum dentro de um grupo de acionamento. Replacing a single failed power module restores the axis without affecting adjacent drives — the DC bus architecture means the replacement is mechanically and electrically self-contained within the drive group.

Antes de qualquer trabalho:Os condensadores SIMODRIVE 611 DC bus mantêm tensões perigosas durante vários minutos após a remoção da rede de alimentação.O indicador de carga LED no módulo deve ser totalmente apagado antes de manipular as ligações.

Perguntas frequentes

P1: O 6SN1123-1AA00-0BA2 é compatível com o SINUMERIK 840D e 810D?

Sim, o SIMODRIVE 611 foi concebido como sistema de acionamento para o SINUMERIK 840D sl, 840D e 810D.Verificar os parâmetros de atribuição de eixo e configuração de tração na NCU antes de colocar em funcionamento o módulo de substituição.

P2: Qual a diferença entre as versões de refrigeração interna e externa?

A refrigeração interna utiliza o fluxo de ar ambiente do gabinete ̇ não é necessário um disipador externo ou um circuito de refrigeração dedicado.Manter o calor fora do recinto. Utilize sempre a variante que corresponda à configuração de arrefecimento da instalação existente. O sufixo no número de ordem identifica o tipo de arrefecimento.

P3: Este módulo pode substituir uma unidade avariada sem reconfigurar o sistema de propulsão?

Na maioria dos casos, sim, desde que o substituto tenha o mesmo número de ordem que o original.Após instalação física, descarregar os parâmetros do eixo da NCU ou da ferramenta de acionamento para restaurar as definições.Verifique sempre a compatibilidade do firmware entre a placa de controlo da unidade e a versão do controlador SINUMERIK antes da colocação em serviço.

P4: O 6SN1123-1AA00-0BA2 inclui a placa de comando da unidade?

Não. O 6SN1123 é apenas o módulo de potência. A placa de controle de acionamento, que transporta parâmetros de eixo e comunicação SINUMERIK, é um componente separado que é montado no módulo de potência.Ambos devem estar presentes para que o eixo funcione. Ao substituir um módulo de alimentação avariado, transfira a placa de controlo de accionamento original para a de substituição, se estiver intacta.

P5: O que deve ser verificado antes de instalar este módulo de substituição?

Confirmar que o autocarro de CC está totalmente descarregado (indicador de carga LED apagado). Verificar que o número de encomenda de substituição corresponde exatamente ao original, incluindo o sufixo de arrefecimento (0BA2 = interno).Confirmar a placa de controle de acionamento que está sentado no novo módulo é configurado corretamente ou é o original transferido da unidade falhou. Após a instalação, realizar um ensaio controlado com carga reduzida antes de retomar o eixo para a produção total.
