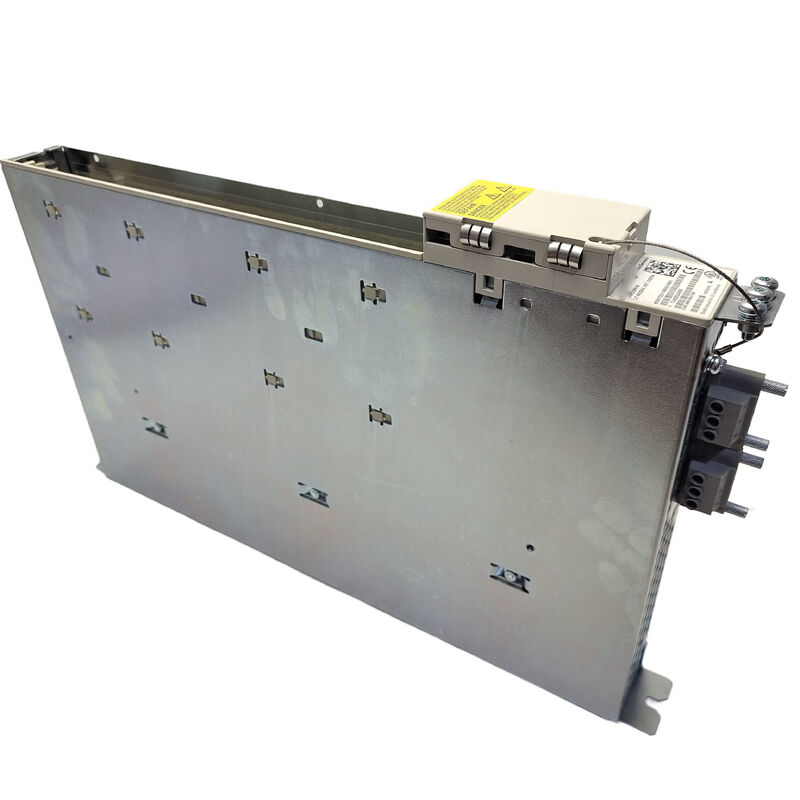

Siemens 6SN1123-1AB00-0BA1 — Módulo de Potência SIMODRIVE 611, 2 Eixos, 25A, Refrigeração Interna

Visão Geral do Produto

O 6SN1123-1AB00-0BA1 é um módulo de potência de eixo duplo da plataforma de servoacionamento SIMODRIVE 611 da Siemens, um sistema que tem alimentado máquinas-ferramenta CNC em todo o mundo por décadas. Com uma capacidade de saída combinada de 25 A e a capacidade de acionar simultaneamente dois eixos de motor a partir de um único módulo, esta unidade representa o tipo de praticidade de engenharia que tornou a série SIMODRIVE 611 um item padrão em centros de usinagem, células de torneamento e retificadoras que executam controles SINUMERIK.

O módulo lida com o trabalho de conversão de alta potência: ele pega a energia do barramento CC fornecida pelo módulo de entrada SIMODRIVE 611, a inverte em uma saída CA trifásica precisamente controlada e entrega essa saída aos servomotores ou motores de spindle acoplados. A inteligência — controle de loop de corrente, regulação de velocidade, posicionamento — reside no módulo de controle que é montado ao lado dele no trilho do acionamento. Juntos, eles formam um eixo de acionamento completo.

Especificações Técnicas

Como o Sistema SIMODRIVE 611 é Estruturado — e Onde Este Módulo se Encaixa

Entender o que este módulo faz requer uma breve olhada em como o gabinete SIMODRIVE 611 é organizado.

Um grupo completo de acionamento SIMODRIVE 611 começa com um módulo de entrada/regeneração, que retifica a alimentação da rede trifásica de entrada e mantém o barramento CC compartilhado. Cada módulo de potência no gabinete consome desse barramento. O 6SN1123-1AB00-0BA1 se encaixa neste grupo, fica no trilho do acionamento e se conecta ao barramento CC através do sistema de interconexão de módulos — nenhuma fiação de energia individual entre os módulos é necessária.

Montado diretamente neste módulo de potência está um módulo de controle (encomendado separadamente), que processa o feedback do encoder e fecha os loops de velocidade e corrente. O par módulo de potência e módulo de controle forma um eixo de acionamento completo — ou neste caso, dois eixos completos dentro de uma única largura de módulo. Esse design de eixo duplo não é um compromisso; é um recurso deliberado de economia de espaço que permite que dois eixos de menor corrente compartilhem um slot, mantendo o gabinete do acionamento compacto.

O módulo também se interliga com elementos de proteção e comutação no gabinete: contator de linha, reator de comutação e filtro de linha. Todos esses estão a montante e fazem parte do projeto do sistema SIMODRIVE 611.

Refrigeração Interna — O Que Isso Significa na Prática

A designação "1AB00" no número da peça identifica este como uma variante de dissipação interna de calor, em oposição a configurações de dissipador de calor externo ou resfriamento líquido disponíveis na gama mais ampla do SIMODRIVE 611.

Com refrigeração interna, o calor residual é dissipado para o interior do gabinete do acionamento, em vez de através de um dissipador de calor traseiro montado fora da parede do painel. Isso simplifica a instalação do gabinete — nenhum recorte na parede traseira é necessário — mas impõe uma demanda maior no sistema de ventilação do gabinete. A fonte de alimentação produz calor como subproduto da função regular, portanto, um ventilador ou sistema de refrigeração alternativo é necessário para manter todo o sistema funcionando sem problemas. Um gabinete bem ventilado com refrigeração forçada a ar é prática padrão. Operar o módulo além de sua temperatura ambiente nominal de 45 °C acionará a proteção térmica e eventualmente causará falhas no acionamento.

Motores e Módulos de Controle Compatíveis

O 6SN1123-1AB00-0BA1 é projetado para acionar uma variedade de tipos de servomotores e motores de spindle Siemens, incluindo:

• Série 1FT5 e 1FT6 motores servo síncronos (aplicações de alimentação)
• Série 1PH motores de spindle assíncronos
• Motores de indução assíncronos padrão (quando o inversor é configurado para a frequência de comutação apropriada — 4 kHz ou 8 kHz para modo MA)
• Série 1PM motores de spindle de eixo oco para aplicações de acionamento direto
• Motores não Siemens, desde que atendam aos requisitos de adequação de modulação senoidal de acordo com a documentação do fabricante do motor

Essa gama de compatibilidade de motores reflete o uso do módulo em uma ampla variedade de configurações de máquinas-ferramenta — de retificação de precisão a torneamento pesado — desde que a corrente do motor necessária permaneça dentro dos limites de 9 A (alimentação) e 8 A (spindle) por eixo.

Variantes predecessoras e sucessoras compatíveis incluem o 6SN1123-1AB00-0BA0 (revisão de hardware anterior) e o 6SN1123-1AB00-0BA2 (revisão posterior), que compartilham as mesmas classificações elétricas.

Aplicações Típicas em Máquinas

Este tamanho específico de módulo de potência — eixo duplo de 25 A — é uma escolha comum para eixos auxiliares e secundários onde as correntes do motor são moderadas. Casos de uso típicos incluem:

• Centros de usinagem CNC: Acionamentos de eixo X, Y, Z ou rotativo em configurações de spindle menores
• Centros de torneamento: Eixos de posicionamento de torre e sub-spindle
• Retificadoras: Acionamentos de alimentação do cabeçote da roda e do cabeçote de trabalho
• Fresadoras e máquinas de corte de engrenagens executando controles SINUMERIK 840D ou 810D

O formato de eixo duplo é especialmente prático onde dois eixos compartilham demandas de corrente semelhantes — ele reduz pela metade o número de slots de módulo necessários em comparação com duas unidades de eixo único.

Notas de Aquisição — Status Descontinuado

O 6SN1123-1AB00-0BA1 carrega uma classificação de descontinuado da Siemens, o que significa que não está mais em produção ativa. Isso é esperado para a plataforma SIMODRIVE 611, que foi substituída pela família de acionamentos SINAMICS S120 para novas construções de máquinas.

Para aplicações de manutenção, no entanto, os sistemas SIMODRIVE 611 permanecem operacionais em uma base instalada muito grande de máquinas CNC existentes — e módulos de reposição estão amplamente disponíveis através de fornecedores especializados de peças de automação industrial, tipicamente como estoque antigo novo ou unidades recondicionadas/de troca profissionalmente. Ao adquirir, procure fornecedores que realizem testes funcionais em um banco de testes de motor antes da venda, pois isso fornece uma garantia significativa de que o estágio de potência e as interfaces de controle do módulo estão funcionando corretamente.

Perguntas Frequentes

P1: Quais módulos de controle são compatíveis com o 6SN1123-1AB00-0BA1?

Este módulo de potência aceita a gama completa de módulos de controle SIMODRIVE 611, incluindo as placas de controle padrão e universais da série 6SN1118 para aplicações de alimentação e spindle. O módulo de controle correto depende do tipo de motor (síncrono ou assíncrono), do sistema de feedback (resolver, encoder ou sistema de medição direta) e das funções de controle necessárias. O par deve ser confirmado contra o manual do sistema SIMODRIVE 611 ou a configuração existente da máquina — módulos de potência e módulos de controle não são universalmente intercambiáveis, apesar da compatibilidade física.

P2: Este módulo é um substituto direto para as variantes 6SN1123-1AB00-0BA0 e 0BA2?

Na maioria dos casos, sim. Os sufixos BA0, BA1 e BA2 indicam revisões de hardware do mesmo produto base. As classificações elétricas, o fator de forma e as posições dos conectores são consistentes entre as revisões. No entanto, versões de firmware específicas no módulo de controle podem interagir de forma diferente com revisões de hardware particulares em alguns casos extremos. Ao substituir uma unidade defeituosa, anote a revisão original e combine-a, se possível. Se a revisão exata não estiver disponível, a variante BA1 é geralmente aceita como compatível com sistemas originalmente equipados com BA0 ou BA2.

P3: A máquina exibe uma falha no acionamento após a instalação de um módulo de substituição — o que deve ser verificado primeiro?

Comece com a tensão do barramento CC. Se o módulo de entrada não estiver energizado ou seu sinal de pronto não estiver presente, o módulo de potência não funcionará, independentemente de sua condição. Em seguida, verifique se o módulo de controle está corretamente encaixado e se seus sinais de habilitação (AS1/AS2 e o pulso de habilitação) estão ativos. Desajustes de parâmetros — particularmente o conjunto de dados do motor, se um módulo de controle também foi substituído — são outra causa comum. Finalmente, verifique se há códigos de falha residuais armazenados no controle; alguns controles SINUMERIK retêm o histórico de alarmes que aponta diretamente para a sequência de falha.

P4: O que acontece se a refrigeração do gabinete falhar enquanto este módulo estiver em funcionamento?

A proteção térmica interna do módulo será acionada antes que qualquer dano permanente ocorra em condições normais de falha. O acionamento emitirá um aviso de temperatura em um limite definido, seguido por um desligamento controlado se a temperatura continuar a subir. O limite operacional é de 45 °C ambiente; a operação sustentada acima desse nível degrada a vida útil dos componentes, mesmo sem acionar uma falha imediata. Após um desligamento térmico, permita tempo de resfriamento adequado antes de reiniciar — ligar novamente imediatamente em um gabinete ainda quente é um erro comum que causa falhas repetidas.

P5: Este módulo pode ser reparado em vez de substituído?

Reparos especializados são uma opção bem estabelecida para módulos SIMODRIVE 611, com vários provedores de serviços europeus e norte-americanos oferecendo programas de troca testados. Um reparo de qualidade deve incluir a substituição de capacitores e outros componentes passivos sensíveis à idade — não apenas a peça defeituosa — juntamente com um teste funcional completo sob condições de carga. Essa abordagem geralmente custa significativamente menos do que um equivalente novo ou uma unidade recondicionada de alta qualidade. Para máquinas onde a plataforma SIMODRIVE 611 permanecerá em serviço por vários anos, ter pelo menos um módulo de reserva testado em estoque é uma estratégia de manutenção prática, dado o status descontinuado da linha de produtos.

O 6SN1123-1AB00-0BA1 é fornecido apenas como um módulo de potência. Um módulo de controle SIMODRIVE 611 compatível é necessário para a função completa do acionamento e deve ser encomendado separadamente. Sempre consulte o manual do sistema Siemens SIMODRIVE 611 para procedimentos de instalação, atribuição de parâmetros e comissionamento.
