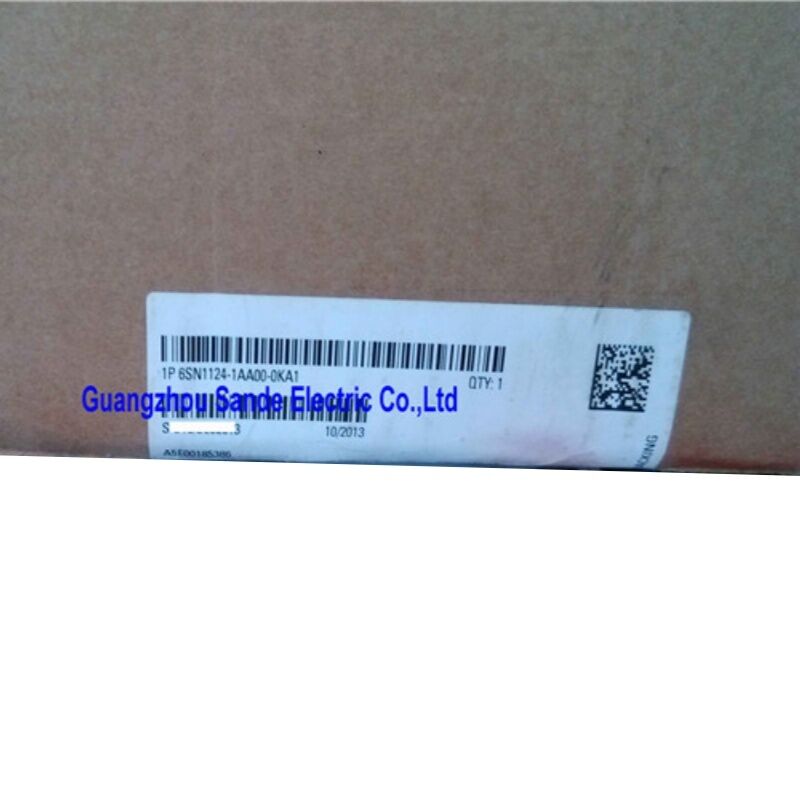

Módulo de Potência Siemens SIMODRIVE 611 6SN1124-1AA00-0KA1 — Drive Monoeixo de 400A para Aplicações CNC Pesadas

Existe um motivo pelo qual os engenheiros de fábrica continuam voltando à plataforma SIMODRIVE 611, mesmo décadas após sua introdução: quando uma máquina para em um ambiente de produção, você precisa de um sistema de acionamento que seja previsível, bem documentado e facilmente reparável. O 6SN1124-1AA00-0KA1 atende a esses três requisitos — um módulo de potência monoeixo de alta corrente, construído para as aplicações de eixo e alimentação mais exigentes na oficina.

O Núcleo do Que Este Módulo Faz

Em sua essência, este é um módulo de potência de 1 eixo e 400A dentro da família modular de drives digitais SIMODRIVE 611. Sua função é direta: receber energia CA trifásica de entrada, condicioná-la e fornecer corrente de saída precisamente controlada para o motor servo ou de spindle conectado — tudo isso permanecendo dentro dos limites térmicos, protegendo o hardware conectado e respondendo aos comandos do controle upstream.

O que diferencia o 6SN1124-1AA00-0KA1 dentro da família de módulos de 400A é sua arquitetura de resfriamento externo. Ao contrário da variante 6SN1123-1AA00-0KA1 resfriada internamente, este módulo é projetado para instalações onde uma unidade de ventilação adicional ou um arranjo de resfriamento dedicado faz parte do projeto do gabinete — uma configuração comum em grandes centros de usinagem e instalações de linhas de transferência onde o gerenciamento térmico é projetado no nível do sistema.

Especificações Técnicas

Compatibilidade do Motor — Alimentação vs. Spindle

Um dos aspectos mais práticos do dimensionamento correto deste módulo é entender suas classificações de corrente duplas:

• Aplicações de drive de alimentação (motores servo para posicionamento de eixo): corrente nominal do motor de até 140 A
• Aplicações de spindle principal (motores de spindle de alta inércia): corrente nominal do motor de até 200 A

Isso não é um único valor a ser considerado — são dois envelopes operacionais distintos, dependendo de como o módulo é configurado. Um centro de usinagem de 5 eixos pode usar este módulo exclusivamente para o spindle, enquanto uma aplicação de linha de transferência pode utilizá-lo para drives de alimentação. De qualquer forma, o módulo lida com isso dentro de uma única unidade física.

Onde Você Encontrará Este Equipamento em Operação

O 6SN1124-1AA00-0KA1 é um módulo de trabalho pesado que aparece em uma gama surpreendentemente ampla de ambientes industriais pesados:

Centros de Usinagem CNC — Spindles de fresamento e mandrilamento de alto torque onde uma corrente de spindle de 200A não é incomum durante passes de corte agressivos.

Linhas de Transferência e Fabricação Flexível — Linhas multiestação frequentemente têm módulos monoeixo dedicados por estação, tornando o teto de 400A útil ao acionar grandes eixos de alimentação.

Máquinas de Retificação — Cargas de spindle durante ciclos de retificação e remoção de material exigem margem de corrente e estabilidade térmica.

Tornos e Centros de Torneamento Pesados — Grandes trabalhos em chuck com inércia de spindle significativa se beneficiam da capacidade de corrente nominal do spindle do módulo.

Configuração de Resfriamento — O Que "Externo" Realmente Significa

Este é o detalhe que confunde as equipes de compras que pedem a variante errada.

A série resfriamento externo usa 6SN1123 — o dissipador de calor do módulo é projetado para dissipar calor através de uma ventoinha adicional montada diretamente na unidade, ou através de resfriamento por ar forçado roteado via conexão de mangueira ao sistema de resfriamento do gabinete. Isso mantém o calor fora do ar interno do gabinete, tornando-o adequado para gabinetes selados ou com controle climático.

A alternativa — o 6SN1123-1AA00-0KA1 — lida com o resfriamento internamente e circula o calor dentro do espaço do gabinete. Em gabinetes com alta temperatura ambiente ou densamente compactados, o resfriamento externo vence em margem térmica. Escolha com base no projeto do seu gabinete, não apenas na classificação de corrente.

Integração com SINUMERIK e SIMODRIVE 611

Este módulo de potência é projetado como um componente nativo do sistema de drives digitais SIMODRIVE 611, o que significa que ele se encaixa em uma infraestrutura 611 existente sem hardware de interface adicional. É compatível com o sistema:

• Controles CNC SINUMERIK 840D / 840DiSistemas SINUMERIK 810D
• Outros módulos de entrada e monitoramento SIMODRIVE 611 na mesma barra de barramento CCA configuração do drive é tratada através do módulo de controle associado (não incluído), que se conecta ao módulo de potência e se comunica com o CNC através da interface digital SIMODRIVE 611.
• Perguntas Frequentes

P1: Qual é a diferença entre o 6SN1124-1AA00-0KA1 e o 6SN1123-1AA00-0KA1?

Ambos são módulos de potência SIMODRIVE 611 monoeixo de 400A com classificações de corrente de motor idênticas. A principal diferença é o resfriamento: o

6SN1124

usa resfriamento externo. Escolha com base no projeto térmico do seu gabinete.6SN1123 usa resfriamento interno. Escolha com base no projeto térmico do seu gabinete.P2: Este módulo inclui a placa de controle do drive?Não. O 6SN1124-1AA00-0KA1 é

apenas a seção de potência

. Um módulo de controle SIMODRIVE 611 separado é necessário e deve ser encomendado independentemente. O módulo de controle lida com a regulação em malha fechada e a comunicação CNC.P3: Qual tensão de entrada o 6SN1124-1AA00-0KA1 requer?O módulo opera em

CA trifásica, 380 a 480 V

. Ele se conecta ao barramento CC fornecido por um módulo de entrada/regeneração SIMODRIVE 611 — ele não se conecta diretamente à rede elétrica por si só.P4: Este módulo pode acionar tanto eixos de alimentação servo quanto motores de spindle?Sim, mas não simultaneamente em um único módulo. Configurado como um

drive de alimentação

, ele suporta até 140 A de corrente nominal do motor. Configurado como um drive de spindle principal, ele suporta até 200 A. A aplicação é determinada pelo módulo de controle e configurações de parâmetros, não pelo hardware do módulo de potência em si.P5: O 6SN1124-1AA00-0KA1 ainda está disponível ou é uma peça obsoleta?A Siemens migrou novas construções de máquinas para a plataforma SINAMICS S120, portanto, a série SIMODRIVE 611 é considerada um

produto maduro/legado

. No entanto, o 6SN1124-1AA00-0KA1 permanece amplamente disponível através de fornecedores de automação industrial e serviços de reparo certificados — uma consideração importante para equipes de manutenção que mantêm frotas de máquinas existentes operacionais.Número da Peça: 6SN1124-1AA00-0KA1 |

Série: SIMODRIVE 611 | Tipo: Módulo de Potência | Eixos: 1 | Corrente de Pico: 400 A | Resfriamento: Externo | Origem: Alemanha
