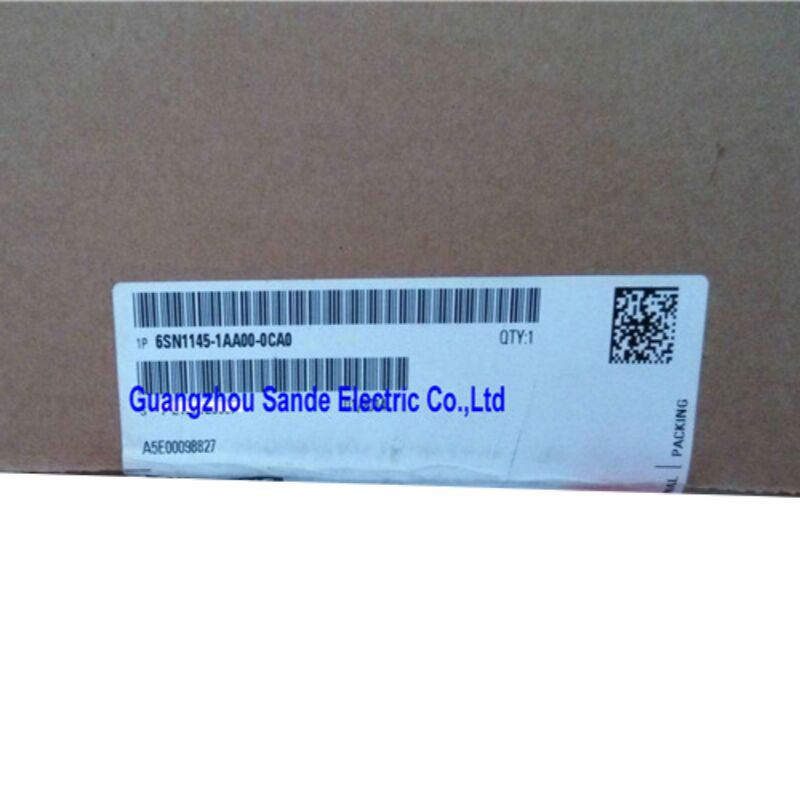

Siemens 6SN1145-1AA00-0CA0 — Módulo de Entrada SIMODRIVE 611, 28/50 kW, Não Regulado, Refrigeração Interna

O Que Este Módulo Realmente Faz

Antes de entrarmos nas especificações, vale a pena esclarecer o papel que este componente desempenha — porque "módulo de entrada" é um termo que significa coisas diferentes em diferentes sistemas de acionamento.

Na arquitetura SIMODRIVE 611, o módulo de entrada é o primeiro módulo do grupo de acionamento. Ele fica na extremidade esquerda do trilho do gabinete, conecta-se diretamente à alimentação de rede trifásica e realiza uma tarefa crítica: retifica a tensão CA de entrada e estabelece o barramento CC compartilhado do qual todos os módulos de potência do grupo se alimentam. Sem um módulo de entrada corretamente dimensionado e funcionando, nenhum dos acionamentos de eixo opera. Isso torna o 6SN1145-1AA00-0CA0 a base de todo o gabinete SIMODRIVE 611 — não um componente periférico, mas a fonte de energia central.

Esta variante em particular é o tipo não regulado (UI), classificado em 28 kW contínuos / 50 kW de pico, com dissipação de calor interna e compatibilidade com as famílias de acionamento SIMODRIVE 611A (analógico) e SIMODRIVE 611D (digital).

Especificações Técnicas

Entrada Não Regulada — Compreendendo a Distinção

A plataforma SIMODRIVE 611 oferece dois tipos de módulos de entrada, e a diferença entre eles tem implicações reais para o comportamento do sistema.

Entrada não regulada (UI) — o tipo deste módulo — produz uma tensão de barramento CC que é diretamente proporcional à tensão da rede de entrada. Não há regulação ativa de tensão. O link CC fica em aproximadamente 1,35 vezes a tensão de alimentação, o que em uma alimentação de 400 V resulta em cerca de 540 V CC. Se a tensão da rede flutuar, o barramento CC flutua com ela. Quando um eixo conectado desacelera, a energia regenerativa flui de volta para o barramento CC e aumenta a tensão do barramento. Se nenhum outro eixo puder absorver essa energia no mesmo momento, um módulo de resistor de frenagem deve ser usado para evitar falhas de sobretensão.

Módulos de entrada regulada / regenerativa (I/R) — uma família de produtos diferente — usam controle ativo para manter a tensão do barramento CC constante e podem retornar a energia de frenagem regenerativa para a rede de alimentação. Eles custam mais e requerem componentes de linha adicionais, mas eliminam a necessidade de resistores de frenagem em muitas aplicações.

Para o 6SN1145-1AA00-0CA0, o design não regulado é totalmente apropriado onde o grupo de acionamento opera motores que param por inércia, ou onde um módulo de frenagem lida com a energia de desaceleração. Muitas máquinas-ferramenta de produção se enquadram nesta categoria, e o circuito mais simples do módulo UI é inerentemente mais robusto ao longo do tempo.

Configuração do Sistema — Onde Este Módulo Pertence

O grupo de acionamento SIMODRIVE 611 é montado em um trilho comum, com módulos compartilhando o barramento CC através de sua interconexão de backplane. O módulo de entrada deve ocupar a posição mais à esquerda no grupo — este é um requisito rígido, não uma preferência. À sua direita ficam a caixa NCU (se presente), seguida pelos módulos de acionamento do fuso dispostos da esquerda para a direita em ordem decrescente de corrente, e depois os módulos de eixo de alimentação na mesma sequência decrescente.

O módulo de entrada também contém o circuito do contator de rede. Quando os sinais de habilitação são atendidos e o sistema está pronto para operar, o módulo de entrada fecha o contator de rede internamente, conectando o barramento CC à alimentação retificada. Essa energização sequenciada é o que permite que todo o grupo de acionamento seja habilitado e desabilitado com segurança como uma única unidade a partir do controle CNC.

Para um módulo de 28/50 kW, a carga total conectada do barramento CC — calculada como a soma de todos os requisitos dos módulos de potência, levando em conta o ciclo de trabalho e o fator de coincidência — deve permanecer dentro da capacidade nominal do módulo. Exceder isso resulta em falhas de sobrecorrente no estágio de entrada em vez de nos módulos de potência individuais, o que pode tornar o diagnóstico de falhas confuso se o sistema não foi dimensionado corretamente na comissionamento.

Refrigeração Interna — Requisitos do Gabinete

O sufixo "0CA0" neste número de peça identifica a configuração de refrigeração interna. Isso significa que o dissipador de calor do módulo fica inteiramente dentro do gabinete, dissipando o calor residual no volume de ar interior do gabinete.

As implicações para o design do gabinete são diretas: o invólucro deve ser adequadamente ventilado para evitar acúmulo de calor. Com carga total, um módulo de entrada de 50 kW gera uma saída térmica significativa, e o dimensionamento do ventilador do gabinete deve levar isso em conta, juntamente com o calor dos módulos de potência conectados, hardware de controle e quaisquer outras fontes de calor no invólucro. A Siemens publicou diretrizes de design térmico no Manual de Configuração SIMODRIVE 611 para exatamente este cálculo.

A configuração de refrigeração alternativa — onde o dissipador de calor se projeta através de um recorte no painel traseiro — reduz a carga térmica dentro do gabinete, mas requer uma instalação mecânica mais complexa. A variante de refrigeração interna é geralmente preferida onde a modificação do gabinete é restrita ou onde o ambiente de instalação dificulta o acesso ao painel traseiro.

Aplicações Típicas em Máquinas

A classificação de potência de 28/50 kW posiciona o 6SN1145-1AA00-0CA0 na faixa intermediária da linha de entrada SIMODRIVE 611 — grande o suficiente para suportar centros de usinagem multieixos com acionamentos de fuso de tamanho completo, compacto o suficiente para que o grupo de acionamento não cresça além das dimensões gerenciáveis do gabinete. Aplicações comuns incluem:

• Centros de usinagem CNC com um eixo de fuso e três a cinco eixos de alimentação
• Centros de torneamento e tornos com torre de servocomando, luneta e eixo C
• Máquinas de retificação que requerem múltiplos eixos de alimentação coordenados
• Máquinas de corte de engrenagens e fresadoras executando controles SINUMERIK 840D ou 810D
• Máquinas de mandrilar e fresar em ambientes aeroespaciais e de engenharia pesada

A dupla compatibilidade com sistemas 611A (analógico) e 611D (digital) confere a este módulo uma pegada incomumente ampla na base instalada de máquinas-ferramenta equipadas com SIMODRIVE.

Considerações de Aquisição

Esta peça tem o status de descontinuado / peça de reposição da Siemens, consistente com o ciclo de vida de fim de fabricação ativa da plataforma SIMODRIVE 611. A Siemens migrou novos projetos de máquinas para a plataforma SINAMICS S120, mas a base instalada de SIMODRIVE 611 permanece enorme, e módulos de reposição continuam a ser ativamente negociados através de fornecedores especializados em automação industrial.

Ao adquirir o 6SN1145-1AA00-0CA0, a distinção chave a ser feita é entre:

• Novos em estoque (NOS): Unidades originais Siemens em embalagem selada, geralmente com um prêmio de preço significativo, mas oferecendo total confiança na idade e condição do componente
• Unidades recondicionadas / de troca: Módulos profissionalmente testados e recondicionados, adequados para a maioria das aplicações de manutenção quando adquiridos de especialistas respeitáveis que testam em bancadas de teste de acionamento em funcionamento
• Estoque usado não testado: Carrega um risco significativo para um módulo desta criticidade — a falha do módulo de entrada derruba todo o grupo de acionamento, portanto, o custo de uma segunda falha durante o tempo de inatividade de produção pode exceder em muito a economia em uma unidade mais barata

Perguntas Frequentes

P1: Qual é a diferença entre as classificações de 28 kW e 50 kW neste módulo?

O 6SN1145-1AA00-0CA0 possui uma classificação de potência dupla porque o módulo de entrada deve suportar dois perfis de carga diferentes. Os 28 kW são a classificação de potência contínua — a carga sustentada que o módulo pode suportar indefinidamente sob condições normais de operação. Os 50 kW são a capacidade de pico, disponível por curtos períodos quando os eixos conectados estão acelerando simultaneamente sob carga pesada. Ao dimensionar um módulo de entrada para um novo grupo de acionamento, o cálculo deve confirmar que tanto a demanda de pico quanto a média contínua permanecem dentro desses limites respectivos em todo o ciclo de trabalho de pior caso da máquina.

P2: Este módulo funciona com sistemas SIMODRIVE 611A (analógico) e 611D (digital)?

Sim — a designação "A/D" na descrição do produto confirma a compatibilidade com ambas as gerações. O próprio módulo de entrada não é sensível a se os módulos de potência conectados usam controle analógico ou digital; sua função é fornecer o barramento CC, independentemente disso. Configurações mistas 611A e 611D no mesmo grupo de acionamento são possíveis e eram comumente encontradas em máquinas que passaram por atualizações parciais de acionamento ao longo de sua vida útil.

P3: A máquina dispara com uma falha de sobretensão no barramento CC durante a frenagem — o módulo de entrada pode ser o culpado?

Não necessariamente o módulo de entrada em si, mas a configuração do sistema ao redor dele. Com um módulo UI não regulado, a energia de frenagem regenerativa não tem para onde ir, a menos que um módulo de resistor de frenagem esteja presente e corretamente dimensionado. Se o resistor de frenagem falhou, está subdimensionado ou nunca foi instalado, a sobretensão do barramento CC durante a desaceleração é o resultado esperado. Verifique o status do módulo de frenagem e a condição do resistor antes de suspeitar do módulo de entrada. Se o módulo de entrada estiver genuinamente falhando, o sintoma mais típico é a incapacidade de estabelecer o barramento CC na energização, muitas vezes acompanhado por um código de falha específico no display SINUMERIK.

P4: Quais componentes de linha upstream são necessários com este módulo de entrada?

Um grupo de acionamento SIMODRIVE 611 que usa este módulo de entrada requer vários componentes upstream para funcionar corretamente e com segurança. Um filtro de linha é necessário para conformidade EMC. Um reator de comutação (reator HF) deve ser instalado entre o filtro de linha e o módulo de entrada para limitar a taxa de aumento de corrente e proteger a ponte retificadora. A alimentação de rede deve ser um sistema TN aterrado; para alimentações IT ou TT, é necessário um transformador de isolamento com o grupo vetorial correto (Yyn0). Fusíveis de linha ou um disjuntor dimensionado para a corrente de entrada máxima do módulo de entrada também devem ser fornecidos. Esses requisitos são especificados no Manual de Configuração SIMODRIVE 611 e não devem ser omitidos.

P5: Este módulo é intercambiável com outras variantes 6SN1145-1AA00?

Dentro da série 6SN1145-1AA00-0CA, sufixos de revisão de hardware menores (0CA0, 0CA1, 0CA2) são geralmente considerados intercambiáveis para fins de substituição de manutenção — as classificações elétricas e as dimensões físicas são idênticas, com o sufixo refletindo o nível de revisão de fabricação em vez de diferença funcional. No entanto, a série 6SN1145-1AA00 como um todo abrange múltiplas classificações de potência (10/25 kW, 28/50 kW e superiores), e módulos de diferentes classificações de potência não são intercambiáveis. Instalar um módulo de entrada de menor potência do que o original resultará em disparos de sobrecorrente durante a operação normal. Sempre confirme se a classificação de potência corresponde à instalação original antes de substituir uma unidade.

O 6SN1145-1AA00-0CA0 é um módulo montado em gabinete com classificação IP00. Ele deve ser instalado em um gabinete de controle adequadamente fechado e ventilado. Um módulo de resistor de frenagem é necessário para aplicações que envolvem energia regenerativa significativa de cargas em desaceleração. Sempre consulte o Manual de Configuração SIMODRIVE 611 da Siemens para dimensionamento do grupo de acionamento, seleção de componentes de linha e requisitos de instalação.
