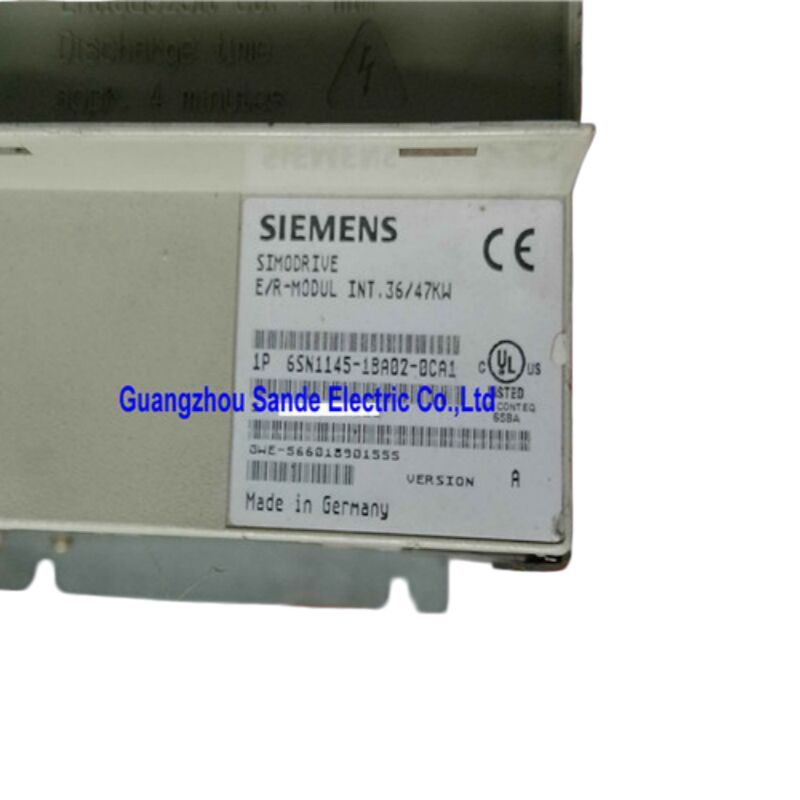

Siemens 6SN1145-1BA02-0CA0 — Módulo de Entrada / Regeneração SIMODRIVE 611, 36/47 kW, Controle em Malha Fechada

Um Tipo Diferente de Módulo de Potência

A maioria dos módulos de entrada para sistemas de acionamento servo faz uma coisa: retira energia da rede e a alimenta no barramento CC. O 6SN1145-1BA02-0CA0 faz algo consideravelmente mais sofisticado. Como um módulo de entrada / regeneração regulado (I/R) na plataforma SIMODRIVE 611, ele não apenas fornece energia ao barramento CC — ele controla ativamente a tensão do barramento através de regulação em malha fechada e, quando os eixos conectados desaceleram, ele recupera a energia cinética resultante e a devolve para a rede elétrica em vez de dissipá-la em um resistor.

Essa distinção é importante em ambientes de produção reais. Significa menor consumo de energia em todo o ciclo de usinagem, um barramento CC mais limpo e estável para todos os acionamentos conectados e a eliminação de resistores de frenagem do projeto do gabinete. Para máquinas-ferramenta multieixos que executam ciclos frequentes de aceleração/desaceleração — um centro de usinagem de cinco eixos no meio do programa, por exemplo, ou uma retificadora de alta velocidade que cicla entre peças — a função de recuperação de energia se traduz em redução mensurável nos custos de eletricidade ao longo do tempo.

Especificações Técnicas

O Módulo I/R vs. o Módulo UI Não Regulado — Por Que Importa

Se você estiver especificando uma substituição ou comparando opções dentro da linha SIMODRIVE 611, entender essa distinção economiza tempo e evita erros de especificação.

O módulo de entrada não regulado (UI) — como o 6SN1145-1AA00-0CA0 — produz uma tensão de barramento CC proporcional à tensão da rede de entrada. Ele retifica a alimentação passivamente e, durante a desaceleração do eixo, a energia regenerada não tem para onde ir a não ser para um resistor de frenagem externo. A simplicidade do circuito é uma vantagem em termos de custo e robustez, mas impõe demandas térmicas ao resistor e desperdiça a energia regenerada.

O módulo I/R (este produto) usa comutação ativa e regulação de tensão em malha fechada para manter um barramento CC estável, independentemente das mudanças de carga ou flutuações menores da rede. Crucialmente, quando a energia regenerativa aparece no barramento — de um eixo desacelerando — a ponte IGBT do módulo pode reverter o fluxo de corrente e alimentar essa energia de volta para a rede trifásica. Nenhum resistor de frenagem é necessário para ciclos de desaceleração normais. O gabinete funciona mais frio, o desperdício de energia é minimizado e a tensão do barramento CC permanece mais consistente sob condições de carga dinâmica.

Para aplicações com frenagem frequente, cargas de alta inércia ou múltiplos eixos ciclando em diferentes fases de seus perfis de movimento, o módulo I/R é a escolha de engenharia apropriada.

Controle em Malha Fechada: O Que a Regulação Realmente Faz

O descritor "controle em malha fechada" na descrição do produto refere-se especificamente à regulação da tensão do link CC — não ao controle do motor, que ocorre nos módulos de potência individuais dos eixos. O 6SN1145-1BA02-0CA0 monitora continuamente a tensão do barramento CC e ajusta seu padrão de comutação para mantê-la no valor alvo de aproximadamente 600–625 V CC.

Na prática, esse comportamento regulado tem vários benefícios para o grupo de acionamento conectado:

A tensão do barramento permanece dentro de uma faixa estreita, mesmo quando vários eixos aceleram simultaneamente, o que de outra forma causaria uma queda na tensão do barramento. Inversamente, a frenagem simultânea de vários eixos não produz um pico de sobretensão. Módulos de acionamento de eixo operando a partir de um barramento regulado estável fornecem uma resposta de torque mais previsível, especialmente em altas velocidades, onde a margem entre a força contraeletromotriz do motor e a tensão do barramento disponível se torna apertada. Para aplicações de precisão — retificação cilíndrica, usinagem de perfis de engrenagem, mandrilamento de precisão — essa estabilidade de tensão tem um efeito direto na consistência da resposta do servo.

Contator de Rede Integrado com Contato de Ruptura

Uma característica que distingue o 6SN1145-1BA02-0CA0 de algumas outras variantes na linha de entrada SIMODRIVE 611 é seu contator de rede integrado com contato de ruptura NF (normalmente fechado).

Este contator embutido serve como o elemento de comutação principal entre a rede trifásica e o retificador de entrada. Quando a máquina é ligada na sequência correta, o sistema SIMODRIVE 611 fecha este contator sob condições controladas — limitando a corrente de irrupção e garantindo que o barramento CC carregue gradualmente em vez de através de um degrau não controlado. O contato de ruptura NF fornece um sinal de feedback para o sistema de controle confirmando o estado do contator, que é usado na lógica de pronto para operar da máquina e na detecção de falhas.

A integração do contator no módulo simplifica o projeto do gabinete: não há contator externo separado necessário para a conexão de rede. Isso reduz a complexidade da fiação, economiza espaço no painel e elimina mais uma fonte potencial de falha na sequência de inicialização.

Resfriamento Interno — Implicações no Projeto do Gabinete

O sufixo "0CA0" neste número de peça especifica dissipação de calor interna — o módulo dissipa suas perdas operacionais no ar interno do gabinete em vez de através de um dissipador de calor externo que se projeta através do painel traseiro.

Esta configuração é adequada para instalações onde o gabinete de controle não pode ser modificado para resfriamento passante pelo painel traseiro, ou onde o projeto do invólucro da máquina não permite acesso externo ao dissipador de calor. A contrapartida é que o gabinete deve ser dimensionado e ventilado adequadamente. Com uma vazão de 36–47 kW, este módulo gera uma carga térmica significativa ao lado dos módulos de potência dos eixos conectados.

O projeto do gabinete para grupos SIMODRIVE 611 resfriados internamente geralmente requer ventilação forçada calculada contra a dissipação total de potência de todos os módulos instalados. Ventilação insuficiente leva à redução de desempenho e falhas — sintomas que podem ser atribuídos incorretamente a falhas do acionamento se o sistema de resfriamento do gabinete não for examinado primeiro.

Posicionamento do Sistema e Configuração do Grupo de Acionamento

Dentro de um grupo de acionamento SIMODRIVE 611, o módulo de entrada sempre ocupa a posição mais à esquerda no trilho dos módulos. À sua direita fica a caixa NCU (se um controle numérico SINUMERIK for usado), seguido pelos módulos de acionamento do fuso em ordem decrescente de corrente, e depois pelos módulos de potência dos eixos de alimentação dispostos de forma semelhante.

O 6SN1145-1BA02-0CA0 se conecta ao barramento CC compartilhado através do backplane do módulo — nenhuma fiação separada de alta corrente entre módulos adjacentes é necessária. A carga total do barramento CC de todos os módulos de potência conectados não deve exceder a capacidade de pico nominal do módulo de entrada de 47 kW, levando em conta o ciclo de trabalho, o fator de coincidência e a carga específica da aplicação. Ultrapassar esse limite aciona a proteção contra sobrecorrente de entrada, o que pode ser confuso de diagnosticar se o sistema não foi dimensionado corretamente na instalação.

O módulo requer um reator de comutação HF e filtro de linha upstream corretamente especificados. Para fontes de alimentação que não sejam um sistema aterrado TN padrão, um transformador de isolamento com o grupo vetorial Yyn0 também é obrigatório. Esses requisitos não são opcionais — eles protegem a ponte retificadora e garantem a conformidade com EMC.

Aplicações Típicas de Máquinas

A classificação de 36/47 kW deste módulo o posiciona na faixa intermediária a superior da família de entradas SIMODRIVE 611 — grande o suficiente para suportar configurações multieixos exigentes, compacto o suficiente para projetos de gabinetes de controle padrão. Ele é rotineiramente encontrado em:

• Centros de usinagem CNC multieixos com acionamentos de fuso de alta potência e três ou mais eixos de alimentação
• Centros de usinagem de 5 eixos e compostos onde o movimento multieixo simultâneo exige um barramento CC estável
• Retificadoras CNC executando programas de alta taxa de ciclo com eventos de desaceleração frequentes
• Centros de torneamento e fresamento com grandes configurações de eixo C ou ferramentas acionadas
• Máquinas de fresagem e retificação de engrenagens exigindo regulação de torque precisa

A dupla compatibilidade com sistemas SIMODRIVE 611A (controle analógico) e SIMODRIVE 611D (controle digital) torna este módulo útil em uma ampla base instalada de máquinas-ferramenta — particularmente relevante quando uma máquina passou por uma atualização parcial de controle.

Realidade de Aquisição para um Módulo Descontinuado

A plataforma SIMODRIVE 611 atingiu o status de fim de fabricação ativa na Siemens, migrando para a família SINAMICS S120 para novas instalações. O 6SN1145-1BA02-0CA0 possui classificação de descontinuado / peça de reposição, o que significa que o estoque novo de fábrica não pode ser garantido através de canais padrão.

Para aplicações de manutenção, existem três rotas práticas de aquisição. Unidades novas de estoque antigo oferecem a maior confiança na condição do componente, mas comandam um prêmio de preço significativo e a disponibilidade não pode ser garantida. Unidades profissionalmente recondicionadas ou de troca de fornecedores especializados em CNC de boa reputação — aqueles que testam em bancadas de teste de acionamento em carga, não apenas verificações de energização — oferecem uma alternativa econômica com garantia de qualidade significativa. O reparo de uma unidade original com defeito é viável quando o dano é limitado a falhas de componentes identificáveis; oficinas de reparo de qualidade substituirão capacitores e outros componentes sensíveis à idade proativamente, não apenas as peças visivelmente falhas.

Dada a função crítica do módulo de entrada em todo o grupo de acionamento, adquirir uma peça de reposição testada para estoque é uma prática de manutenção prudente em qualquer máquina onde este módulo esteja instalado.

Perguntas Frequentes

P1: Qual é a diferença funcional entre o 6SN1145-1BA02-0CA0 e o módulo de entrada não regulado 6SN1145-1AA00-0CA0?

A principal diferença reside em como cada módulo lida com a tensão do barramento CC e o que acontece com a energia regenerativa. O 6SN1145-1AA00-0CA0 é um módulo não regulado (UI) — ele retifica passivamente a alimentação da rede e a tensão do barramento CC flutua com as mudanças na rede e na carga. A energia regenerativa dos eixos de frenagem deve ser dissipada através de um resistor de frenagem externo. O 6SN1145-1BA02-0CA0, em contraste, usa regulação ativa em malha fechada para manter o barramento CC em um valor consistente de 600–625 V CC, e seu estágio inversor baseado em IGBT pode retornar a energia de frenagem regenerativa para a rede elétrica. Isso elimina a necessidade de resistores de frenagem na maioria das aplicações e reduz a carga térmica do gabinete. Para máquinas com ciclos de frenagem frequentes ou de alta energia, o módulo I/R é a escolha correta.

P2: O contator de rede integrado no 6SN1145-1BA02-0CA0 substitui a necessidade de um contator de linha externo?

Sim, para a conexão de entrada. O contator de rede integrado lida com a comutação controlada da rede trifásica para a ponte retificadora do módulo, incluindo a sequência de carga suave dos capacitores do barramento CC. O contato de ruptura NF fornece um sinal de status para o controle da máquina para intertravamento. Não há necessidade de instalar um contator de rede externo separado para o grupo de acionamento SIMODRIVE 611 ao usar este módulo. No entanto, dispositivos de proteção upstream — fusíveis de linha, um disjuntor, o reator de comutação HF e um filtro de linha — ainda são necessários separadamente e devem ser classificados corretamente para a corrente de entrada máxima do módulo.

P3: Este módulo pode operar em uma fonte de 480 V, bem como em uma fonte de 400 V?

Sim. A faixa de tensão de entrada de 380–480 V CA (±10%) cobre ambos os padrões comuns de fornecimento industrial. Em uma fonte nominal de 400 V, o barramento CC se estabiliza em aproximadamente 600 V CC; em uma fonte nominal de 480 V, a saída regulada se mantém em aproximadamente 625 V CC. A tolerância de ±10% acomoda variações típicas na tensão de alimentação sem afetar o desempenho do módulo. Para tensões de alimentação fora da faixa de 380–480 V — como sistemas de 200 V, 220 V ou 575 V — um transformador de correspondência com classificação apropriada é necessário, conforme especificado na documentação de configuração do SIMODRIVE 611.

P4: As revisões de hardware CA0, CA1 e CA2 deste módulo são totalmente intercambiáveis para fins de substituição?

Na grande maioria das situações de manutenção, sim. Os sufixos CA0, CA1 e CA2 indicam níveis sequenciais de revisão de hardware dentro do mesmo produto. As classificações elétricas, dimensões físicas, posições dos conectores e comportamento da interface do sistema são consistentes em todas as três revisões. Ao substituir um CA0 com defeito por uma unidade CA1 ou CA2, nenhuma alteração de parâmetro ou reconfiguração é tipicamente necessária. A principal exceção a ser observada é a compatibilidade de firmware em sistemas SIMODRIVE 611A muito antigos, onde uma revisão de hardware muito recente pode exigir uma versão mínima de firmware de controle. Se o software de controle da máquina estiver atualizado, esse caso extremo raramente se aplica.

P5: A máquina continua disparando com uma falha de sobretensão do barramento CC durante a desaceleração — o módulo de entrada pode estar falhando?

Possivelmente, mas este sintoma tem várias causas potenciais que devem ser descartadas antes de condenar o módulo. Primeiro, confirme se a função de feedback regenerativo do módulo está devidamente habilitada na configuração do sistema — em algumas máquinas, um parâmetro ou configuração de hardware pode desabilitar o modo de feedback regenerativo, revertendo o sistema para comportamento não regulado. Segundo, verifique se a carga total do eixo conectada durante o evento de desaceleração excede a capacidade regenerativa de pico de 47 kW do módulo; em sistemas pesadamente carregados, a frenagem simultânea de múltiplos eixos de alta potência pode sobrecarregar qualquer módulo de entrada. Terceiro, inspecione a rede elétrica no momento da falha — uma conexão de rede de alta impedância ou um reator de comutação defeituoso pode impedir o retorno adequado de energia. Se todos esses fatores forem verificados e a falha persistir, a ponte IGBT do módulo ou o circuito de controle de feedback podem ter se degradado, e testes profissionais em uma bancada de teste de acionamento são o próximo passo.

O 6SN1145-1BA02-0CA0 é um módulo de potência industrial montado em gabinete com classificação IP00. Ele deve ser instalado em um gabinete de controle adequadamente fechado e ventilado. Um reator de comutação HF e um filtro de linha corretamente especificados são necessários upstream. Todo o trabalho de instalação, comissionamento e substituição deve ser realizado por pessoal qualificado, seguindo os procedimentos de segurança elétrica aplicáveis e a documentação relevante do sistema SIMODRIVE 611.
