Fanuc A06B-6077-H111 | Módulo de Fonte de Alimentação Alpha PSM-11 — Gabinete de 90mm, 13,2kW, Transistor de 150A, Aplicações CNC e Robô, Duas Variantes de Dissipador de Calor — Guia de Especificação e Aquisição

Visão Geral

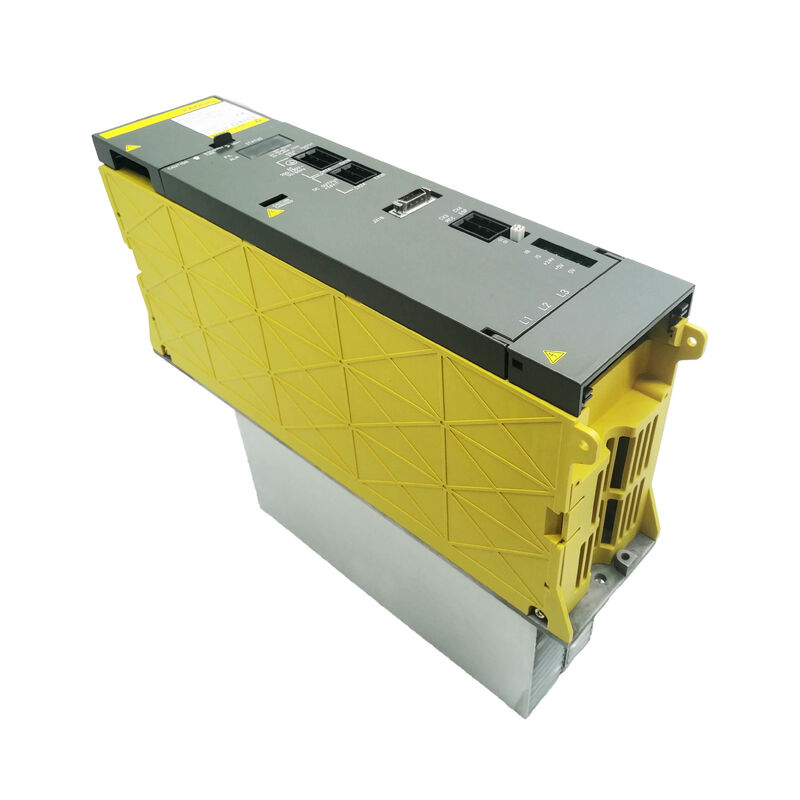

O Fanuc A06B-6077-H111 é um módulo de fonte de alimentação alpha série de 90mm de largura e 13,2kW que alimenta sistemas de acionamento alpha compactos em dois domínios de aplicação distintos: máquinas-ferramenta CNC e robôs industriais Fanuc.

Essa pegada de dupla aplicação é importante ao adquirir unidades de reposição, pois um PSM-11 removido de um centro de usinagem desativado pode ter acumulado um histórico de operação muito diferente de um removido de uma instalação de robô — ciclos térmicos diferentes, padrões de uso diferentes, condições ambientais diferentes.

Compreender as especificações do módulo e as variáveis envolvidas na aquisição de uma substituição com confiança é o foco deste artigo.

O PSM-11 contém um único módulo transistor de 150A internamente.

Este é um detalhe prático que o distingue do PSM-5.5 (A06B-6077-H106) menor e da série A06B-6087 maior que começa no PSM-15.

O transistor de 150A fornece ao módulo uma margem de corrente transitória — com entrada CA nominal de 49A, o transistor opera bem abaixo de sua capacidade de pico, o que contribui para a vida útil geralmente boa do módulo em condições normais de operação.

A classificação de saída contínua de 13,2kW é o que o transistor pode sustentar termicamente, não o limite elétrico do próprio dispositivo de comutação.

Existem duas revisões de hardware.

Revisão A usa a placa de fiação A16B-2202-0461.

Revisão B usa A16B-2202-0661. Ambas as revisões usam a mesma PCB de controle (A16B-2202-0420). Funcionalmente, as duas revisões são equivalentes na máquina — a diferença de revisão reflete principalmente uma mudança de design interno, não uma distinção de compatibilidade no nível do sistema.

Para um comprador que adquire uma substituição, qualquer uma das revisões funciona na máquina. A revisão é relevante apenas para trabalhos de reparo em nível de placa, onde a placa de substituição correta deve ser combinada com a unidade específica que está sendo reparada.

Uma informação que muitas listagens de produtos padrão omitem, mas é operacionalmente crítica: o PSM-11 vem em duas configurações diferentes de dissipador de calor, e ambas são fisicamente idênticas externamente, exceto pela geometria de montagem do dissipador de calor na base da unidade.

Se a variante errada for solicitada, ela não se encaixará mecanicamente no arranjo de montagem do módulo no gabinete elétrico.

Antes de solicitar uma substituição A06B-6077-H111, identifique qual variante de dissipador de calor o módulo original usa e confirme que a substituição corresponde.

Especificações Principais

Gabinete de 90mm — Dimensões Físicas em Contexto

O gabinete de 90mm de largura do PSM-11 é sua característica física definidora ao encaixá-lo em um gabinete elétrico.

O PSM-5.5 (A06B-6077-H106) menor usa um chassi de 60mm. O PSM-15 (A06B-6087-H115) aumenta para 90mm, e o PSM-26 e acima usam 150mm.

O PSM-11, com 90mm, ocupa a mesma largura de slot que o PSM-15 em gabinetes que não foram projetados especificamente em torno da pegada mais estreita de 60mm do PSM-5.5.

Isso é importante para decisões de retrofit e atualização.

Uma máquina originalmente construída com um PSM-5.5 tem um gabinete elétrico projetado em torno do slot de 60mm — a atualização para o chassi de 90mm do PSM-11 pode ou não ser possível, dependendo dos componentes adjacentes e do espaço lateral disponível.

Inversamente, uma máquina construída para o PSM-15 pode aceitar o PSM-11 no mesmo slot com espaço lateral adicional restante.

Em situações de retrofit com espaço de gabinete restrito, as dimensões físicas do slot são frequentemente o fator decisivo entre os modelos PSM disponíveis.

A altura e a profundidade do módulo seguem o formato padrão do PSM alpha, tornando o PSM-11 montável nas mesmas estruturas de rack usadas por outros módulos da série alpha.

O dissipador de calor externo se estende além do corpo do módulo — sua geometria precisa é o que varia entre as duas variantes de dissipador de calor mencionadas acima.

As Duas Variantes de Dissipador de Calor — Por Que Isso Importa Antes de Solicitar

A existência de duas configurações fisicamente distintas de dissipador de calor no A06B-6077-H111 não é amplamente documentada em listagens de produtos padrão, mas é praticamente significativa para quem instala uma substituição em uma máquina.

O dissipador de calor é fixado na base/parte traseira do módulo e interage com a estrutura de montagem do gabinete elétrico.

As duas variantes têm padrões de furos de montagem ou geometrias de fixação diferentes — não são intercambiáveis sem modificação na montagem do gabinete, o que não é uma abordagem de reparo apropriada.

Antes de fazer um pedido de substituição A06B-6077-H111, fotografe a geometria de montagem do dissipador de calor do módulo original pela parte traseira e inferior, e forneça essas informações ao fornecedor. Especialistas em troca de PSM-11 respeitáveis poderão confirmar qual variante eles estão fornecendo.

Esta etapa vale a pena, mesmo que adicione um dia ao processo — descobrir uma incompatibilidade dimensional após a máquina ter sido aberta e o módulo original removido custa muito mais em tempo de inatividade do que a etapa de verificação.

Se a configuração do dissipador de calor do módulo original não puder ser confirmada (o módulo já foi removido e a informação não está disponível), um especialista com uma unidade física à mão para comparação é a fonte mais confiável.

PSM-11 vs PSM-5.5: Escolhendo a Classe de Potência Correta

O PSM-11 e o PSM-5.5 (A06B-6077-H106) servem à mesma arquitetura da série A06B-6077 e à mesma categoria de tamanho de máquina.

A designação 5.5 representa aproximadamente 5,5kW de saída nominal em comparação com os 13,2kW do PSM-11.

A seleção entre eles é um cálculo de capacidade de potência, não uma questão de compatibilidade funcional — ambos os módulos produzem o mesmo barramento CC de 283–325V e são compatíveis com as mesmas famílias de amplificadores alpha SVM e SPM.

O cálculo começa identificando cada módulo SVM e SPM no barramento CC da máquina e encontrando sua potência de saída contínua nominal.

Some esses valores, em seguida, aplique um fator de simultaneidade — tipicamente 0,7 a 0,8, refletindo a realidade de que nem todos os eixos operam com carga total simultaneamente durante os ciclos de corte normais.

Se o resultado for inferior a aproximadamente 5kW, o PSM-5.5 tem o dimensionamento adequado.

Se estiver entre 5kW e 12kW, o PSM-11 é a seleção correta. Se exceder 12kW, a máquina precisa do PSM-15 (A06B-6087-H115) ou maior.

Uma segunda consideração além da potência contínua é a corrente de pico do barramento durante a aceleração simultânea do eixo.

O transistor de 150A do PSM-11 fornece a reserva de corrente de pico para esses transientes, mas se a combinação SVM/SPM da máquina exigir correntes de pico simultâneas muito altas por curtos períodos, o banco de capacitores do barramento do PSM-11 deve lidar com a lacuna entre a entrega contínua do transistor e a demanda transitória.

Isso raramente é um problema em aplicações PSM-11 por design, mas vale a pena calcular em máquinas com múltiplos eixos de alta inércia.

Aplicações de Robô — Um Perfil Operacional Diferente

O A06B-6077-H111 é usado não apenas em máquinas-ferramenta CNC, mas também em sistemas de robôs industriais Fanuc. As aplicações de robô impõem um perfil operacional distintamente diferente ao PSM-11 em comparação com um centro de usinagem CNC.

Os movimentos do braço de um robô envolvem aceleração e desaceleração frequentes de múltiplos juntas simultaneamente, com a energia de regeneração das juntas em desaceleração retornando ao barramento CC e sendo reutilizada ou retornada à fonte de CA através da extremidade frontal ativa do PSM.

O ciclo de trabalho — a fração de tempo que o sistema está operando sob carga — é frequentemente maior em aplicações de robô do que em fresamento CNC, onde o fuso e os eixos podem ser mantidos em alimentação constante para longos passes de corte.

O que isso significa para um PSM-11 usado no mercado de reposição: uma unidade que veio de uma instalação de robô em uma linha de soldagem automotiva ou manuseio de materiais de alto ciclo provavelmente experimentou mais ciclos térmicos e mais eventos de comutação de transistor IPM por unidade de tempo decorrido do que uma unidade equivalente de um torno CNC de baixo volume.

Ambos têm o mesmo número de peça, mas seus históricos de desgaste acumulados são diferentes. Ao adquirir uma unidade usada e a proveniência for importante, perguntar ao fornecedor se o módulo veio de uma máquina CNC ou de uma aplicação de robô é uma pergunta de triagem razoável.

Funcionalmente, o PSM-11 em um sistema de robô executa de forma idêntica ao seu papel em máquinas CNC — a física do barramento CC é a mesma, os alarmes são os mesmos, a configuração da placa é a mesma. O contexto da aplicação afeta as expectativas de vida útil, não a instalação ou operação.

Troca, Excedente e Reparo — Caminhos de Aquisição Comparados

Troca: O modelo de serviço pós-venda mais comum para o PSM-11.

Um módulo defeituoso é enviado a um especialista; uma substituição testada e com garantia é enviada de volta antes ou simultaneamente com a unidade defeituosa. Os estoques de troca são mantidos por especialistas que reparam as unidades defeituosas recebidas no estoque, de modo que o ciclo se sustenta enquanto houver núcleos reparáveis disponíveis.

A troca é tipicamente o caminho mais rápido para uma substituição funcional e o melhor valor quando uma unidade testada e com garantia é a prioridade.

Garantias de troca de 12 meses são padrão; alguns especialistas oferecem mais.

Excedente: Uma unidade removida de uma máquina desativada e vendida com trabalho de reparo limitado ou nenhum realizado.

Unidades excedentes podem ser não testadas, apenas testadas, ou limpas e testadas — a descrição da condição varia por fornecedor. Excedente é mais barato que troca, mas carrega um risco maior de receber uma unidade que precisa de reparo antes de funcionar de forma confiável.

Útil quando a janela de tempo de inatividade da máquina não é urgente e o teste de entrada está disponível internamente.

Reparo: A unidade defeituosa original é enviada a um especialista para diagnóstico e reparo em nível de componente.

O custo do reparo é tipicamente menor que a troca, mas o tempo de resposta é mais longo (geralmente dias a uma semana ou mais).

O reparo é a abordagem correta quando se sabe que a unidade tem uma falha específica e recuperável (uma ventoinha com defeito, um módulo transistor com falha conhecida) e a máquina pode arcar com o tempo de resposta do reparo.

O PSM-11 é um módulo reparável. O módulo transistor de 150A interno está disponível como peça de reposição separada e pode ser substituído.

A ventoinha (A90L-0001-0422) é padrão e está disponível. Nenhuma das placas principais é vendida separadamente, portanto, falhas em nível de placa são encaminhadas para troca ou para um especialista com capacidade de reparo de placas em nível de componente.

FAQ

P1: Existem duas variantes de dissipador de calor — como descubro qual a minha máquina tem antes de solicitar uma substituição?

A abordagem mais confiável é fotografar a parte traseira e inferior do PSM-11 original enquanto ele ainda está na máquina, mostrando claramente a geometria de montagem do dissipador de calor. Envie essas fotografias por e-mail ao seu fornecedor pretendido e peça para confirmarem a compatibilidade com a unidade que eles têm disponível.

Se o módulo já foi removido e a comparação física não é possível, o esquema elétrico original da máquina ou a documentação do OEM podem referenciar a variante específica.

Como último recurso, um especialista em PSM-11 com estoque de ambas as variantes pode orientar a identificação por telefone com base nos detalhes do arranjo do gabinete.

P2: O PSM-11 original da minha máquina é a Revisão A (placa de fiação A16B-2202-0461). Posso instalar uma unidade da Revisão B (A16B-2202-0661) como substituição sem nenhum ajuste?

Sim. A saída funcional de ambas as revisões é idêntica — mesma tensão do barramento CC, mesma entrega de potência, mesmo comportamento de alarme.

A mudança de revisão reflete uma atualização de design interno da Fanuc, não uma diferença no nível do sistema que afeta a compatibilidade com os módulos SVM e SPM conectados ou o controle CNC. Um PSM-11 Revisão B pode substituir uma unidade Revisão A sem nenhuma alteração de parâmetro ou modificação de fiação.

A distinção só é relevante ao realizar reparos em nível de placa e precisar adquirir a placa de fiação de substituição correta.

P3: A máquina usa o PSM-11 para alimentar um SVM1-40 (A06B-6079-H103) e um pequeno SPM. O PSM-11 tem dimensionamento adequado, ou o PSM-5.5 é suficiente?

A corrente nominal do eixo do SVM1-40 corresponde a aproximadamente 5,5–7kW de saída do motor servo, dependendo do motor específico conectado. Adicionando a potência de saída do fuso do SPM a isso, a carga combinada quase certamente excede a classificação de ~5,5kW do PSM-5.5 em operação simultânea.

O PSM-11 com 13,2kW cobre essa combinação com uma margem significativa.

O PSM-5.5 seria subdimensionado e provavelmente produziria alarmes de queda de tensão AL04 durante períodos de carga pesada simultânea. O PSM-11 é a seleção correta para esta configuração.

P4: Este PSM-11 será instalado em um robô Fanuc, não em uma máquina CNC. Existem diferenças de configuração?

Não. O PSM-11 em uma instalação de robô usa exatamente o mesmo hardware, produz o mesmo barramento CC e opera com os mesmos códigos de alarme que em uma aplicação CNC.

O controlador do robô interage com os módulos SVM no barramento em vez de uma placa servo CNC, mas a função do PSM-11 — fornecer e regular o barramento CC — é idêntica.

Não há jumpers, chaves ou parâmetros dentro do PSM-11 que diferem entre aplicações CNC e de robô.

P5: Um fornecedor está oferecendo um PSM-11 descrito como "testado, sem alarme". Isso é garantia suficiente para uma máquina de produção?

"Testado, sem alarme" em um teste estático de bancada é um ponto de dados útil, mas não uma garantia abrangente.

Um teste estático confirma que o módulo liga sem falhas e que a tensão do barramento aparece dentro das especificações sem carga.

Ele não verifica o desempenho do transistor sob corrente de carga real, a adequação do fluxo de ar da ventoinha na temperatura operacional, ou o comportamento de pré-carga em toda a faixa de temperatura que o módulo verá em serviço.

Para uma máquina de produção onde a confiabilidade é crítica, adquira de um fornecedor que testa sob carga — idealmente em um sistema de acionamento alpha Fanuc real com cargas SVM e motor apropriadas — e oferece uma garantia significativa (mínimo de 12 meses a partir da data de instalação, não apenas da data de envio).

A diferença de preço entre uma unidade excedente testada estaticamente e uma unidade de troca testada sob carga é real, mas a diferença de confiança também é.
