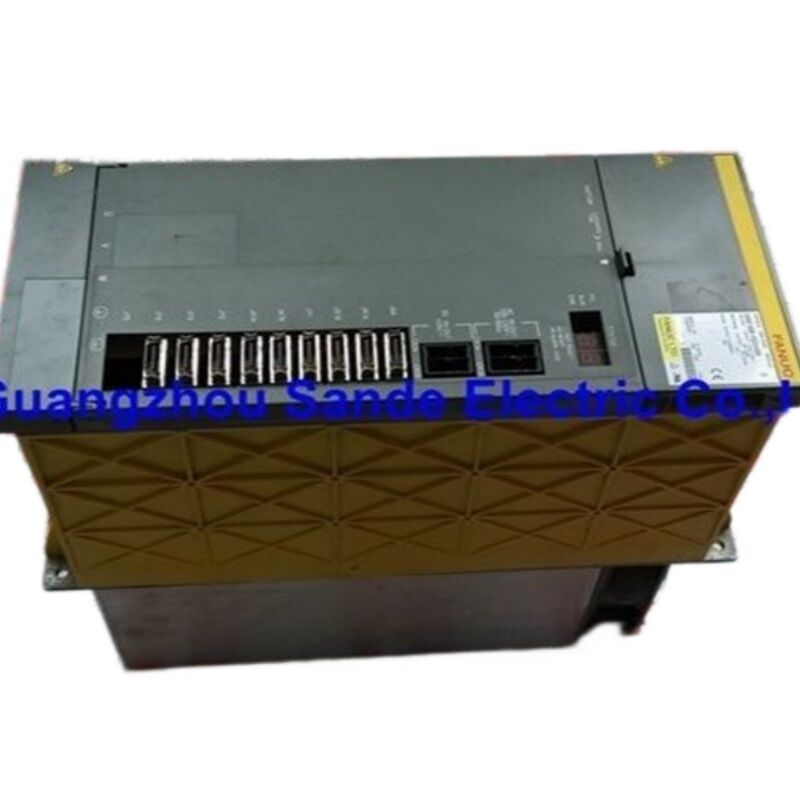

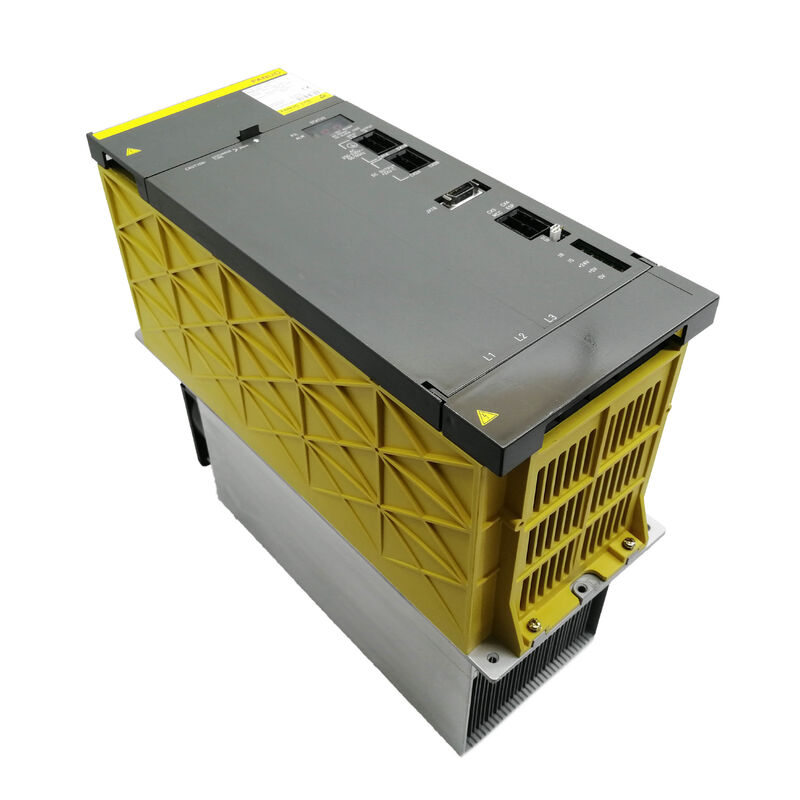

Módulo de amplificador de fuso A06B-6088-H222#H500 A06B6088H222#H500 A06B-6088-H222/H500

Módulo Amplificador de Eixo FANUC A06B-6088-H222#H500 Alpha

SPM-22 | 25,2 kW | Interface Tipo 1 | Entrada 283–325 VCC | Saída 230 VCA / 95A | Motor de Eixo Alpha aP40 / Modelo 22 | Série 200V | PCBs Internas: A16B-2202-0432 + A20B-1006-0481

O Drive que Controla o Eixo

Na cadeia de hardware entre o controle CNC e um eixo de corte, o módulo amplificador de eixo ocupa a posição mais exigente. Ele recebe energia do barramento CC do módulo de alimentação, a converte em CA trifásica precisamente regulada na frequência e corrente comandadas, e a entrega ao motor do eixo na velocidade solicitada pelo controle — seja uma rotação lenta de 200 RPM para uma passada de rosca ou um corte de acabamento em velocidade máxima de 8.000 RPM. Tudo o que define o desempenho do eixo: aceleração à velocidade, precisão da velocidade sob cargas de corte variáveis, precisão de parada de orientação e torque no eixo do motor — passa por este módulo.

O FANUC A06B-6088-H222#H500 é a variante SPM-22 dentro da série Alpha A06B-6088: um amplificador de eixo com classificação de 25,2 kW, interface Tipo 1 para sistemas de 200V CA, projetado para acionar os motores de eixo AC Alpha aP40 e Modelo 22 da FANUC. É um dos drives de eixo mais amplamente implantados na família de módulos FANUC Alpha, e as máquinas que o utilizam — centros de usinagem, centros de torneamento e fresadoras do período de produção da era Alpha — permanecem ativas nas oficinas globalmente.

Especificações Técnicas

A Família de Módulos Alpha A06B-6088: Onde o H222 se Encaixa

O sistema de drives de módulos Alpha da FANUC organiza os amplificadores de eixo por sua potência de saída nominal, com cada "número H" no número da peça correspondendo à classe de potência. A série A06B-6088 abrange toda a gama de drives de eixo Alpha de 200V — de unidades menores até o SPM-22 (designação de 22 kW, classificação real de 25,2 kW) até módulos maiores no mesmo formato de montagem em gabinete.

Dentro dessa família, o H222 é o drive de escolha para motores de eixo na classe de 15–22 kW. Ele é comumente encontrado acionando o motor de eixo aP40 — um eixo AC de alto desempenho da série Alpha que aparece em uma ampla gama de centros de usinagem de fabricantes japoneses, alemães e taiwaneses. Motores de eixo maiores exigem a elevação para o H226 (SPM-26) ou H230 (SPM-30); requisitos de motores menores são atendidos pelo H215 (SPM-15) ou H211 (SPM-11).

Todos esses módulos compartilham o mesmo formato de slot de gabinete físico e arranjo de conexão do barramento CC, o que faz parte do que torna o sistema de módulos Alpha prático para os fabricantes de máquinas — o módulo de alimentação alimenta o barramento CC, os módulos amplificadores servo e os módulos amplificadores de eixo extraem desse barramento, e toda a pilha de drives se encaixa em um layout de gabinete padronizado.

Interface Tipo 1: O que Significa para a Integração do Sistema

O sufixo #H500 neste módulo o identifica como uma unidade de interface Tipo 1. A FANUC classifica os módulos amplificadores de eixo Alpha em quatro tipos de interface (1 a 4), com cada tipo suportando funções de eixo progressivamente mais avançadas:

Tipo 1 — a variante usada no H222#H500 — é a interface fundamental. Ela suporta as funções de controle de eixo padrão que a grande maioria das aplicações de centros de usinagem requer: controle de velocidade variável, orientação do eixo (M19), comutação de seleção de marcha, sincronização do eixo em configurações básicas e feedback de velocidade/posição para o CNC. A interface Tipo 1 se comunica através do link serial entre o CNC e o SPM e é compatível com as famílias de controle CNC FANUC 0i, 6, 10, 11, 15, 16i, 18i e 21i que estavam em vigor quando esta geração de módulos foi implantada.

O que o Tipo 1 não suporta é o controle de contorno Cs avançado (que requer Tipo 4 e um sensor magnético de alta resolução), e certos modos de sincronização especializados. Para a grande maioria dos centros de usinagem verticais e horizontais onde este módulo é usado, a capacidade do Tipo 1 é tudo o que a aplicação requer.

A importância para a manutenção: ao substituir um H222#H500, a unidade de substituição também deve ser Tipo 1 (sufixo #H500, #H501 ou #H508) — uma variante Tipo 3 ou Tipo 4 não pode ser substituída, mesmo que a potência nominal e o motor correspondam, pois a conexão da interface e o software são fundamentalmente diferentes.

PCBs Internas: As Duas Placas que Definem o Módulo

Ao contrário de um drive de potência monolítico, o A06B-6088-H222#H500 é construído em torno de duas PCBs principais cujas funções são distintas:

PCB de Controle (A16B-2202-0432 ou A16B-2203-033x): Esta placa lida com a inteligência do drive de eixo — comunicação serial com o CNC, cálculo do loop de velocidade e posição, geração de comando de corrente, monitoramento e relatório de alarmes através do display de 7 segmentos no painel frontal, e todo o armazenamento de parâmetros. Quando ocorre um alarme de eixo relacionado a software ou comunicação (alarmes na faixa AL-13 a AL-28), esta é tipicamente a placa sob escrutínio.

PCB de Potência (A20B-1006-0481 ou A20B-1006-0487): Esta placa gerencia a conversão de potência real — os circuitos de acionamento de gate IGBT, monitoramento do barramento CC, detecção de corrente e a conexão entre os comandos de corrente da placa de controle e o estágio de potência que aciona o motor. Alarmes como 12 (sobrecorrente do barramento CC) e 30 (circuito de potência com sobrecorrente) apontam para a PCB de potência e seus transistores IGBT associados.

Especialistas em FANUC e centros de reparo confiáveis tratam essas placas como subcomponentes não separáveis do módulo completo — elas não são vendidas ou substituídas independentemente. O módulo é reparado como uma unidade.

O Sufixo #H500 e a Compatibilidade da Versão de Software

O sufixo após o sinal de libra nos números de peça FANUC para amplificadores de eixo codifica a versão de software instalada na PCB de controle. Para a família H222, as versões Tipo 1 documentadas são:

• #H500 — a versão de software de produção inicial, a mais comum na base instalada
• #H501 — uma versão de software revisada com atualizações em certos parâmetros de controle
• #H508 — uma revisão de software adicional

Essas versões de software não são intercambiáveis. Uma máquina que foi originalmente comissionada com um H222#H500 tem seus parâmetros de eixo e configuração de interface CNC correspondentes a essa versão de software. Instalar um H222#H501 como substituição direta requer verificação de parâmetros e pode exigir ajuste nos parâmetros de sintonia do eixo no recomeço do comissionamento. Especialistas em FANUC aconselham uniformemente a especificação do sufixo exato ao solicitar uma substituição e a verificação do sufixo em qualquer unidade recebida antes da instalação.

A variante #500CS também aparece em algumas listas de fornecedores — esta é uma variante de especificação especial e deve ser tratada separadamente do H500 padrão.

Códigos de Alarme Comuns e Sua Direção de Diagnóstico

O display LED de 7 segmentos no painel frontal do A06B-6088-H222#H500 exibe códigos de alarme de dois dígitos quando ocorre uma falha. Os mais frequentemente encontrados em campo:

AL-03 (Fusível do Barramento CC Queimado) e AL-04 (Fusível de Entrada Queimado): Frequentemente causados por falhas de fase para fase ou fase para terra no enrolamento do motor do eixo. O diagnóstico padrão é desconectar os cabos de alimentação do motor U/V/W e verificar a isolação em megohms para PE antes de condenar o drive.

AL-09 (Superaquecimento do Semicondutor de Potência) e AL-56 (Ventilador de Resfriamento Interno Parado): Estes apontam para problemas no sistema de resfriamento — um ventilador externo de 12mm falho ou um ventilador interno de 60mm bloqueado/falho. Ambos os ventiladores são componentes substituíveis e são a primeira verificação quando esses alarmes aparecem.

AL-12 (Sobrecarga do Barramento CC) e AL-30 (Circuito de Potência com Sobrecarga): Estes são os alarmes mais sérios, indicando estresse ou falha dos transistores IGBT. A sequência de diagnóstico documentada por especialistas em FANUC começa com a desconexão dos cabos do motor e o comando do eixo — se o AL-12 persistir sem o motor conectado, os módulos IGBT no estágio de potência são provavelmente a falha.

AL-24 / AL-25 (Erro/Parada de Transferência Serial): Falha de comunicação entre o CNC e o SPM. O diagnóstico começa no cabo e conector entre a unidade de controle CNC e o amplificador de eixo, e se estende à PCB de controle.

Perguntas Frequentes

P1: O A06B-6088-H222#H501 pode ser usado como substituto direto do #H500, ou o sufixo deve corresponder exatamente?

Os sufixos #H500 e #H501 denotam diferentes versões de software na PCB de controle. Embora ambos sejam módulos de interface Tipo 1 com classificações de potência de hardware idênticas, as diferenças de software podem afetar a compatibilidade dos parâmetros do eixo e o comportamento de sintonia no CNC. Especialistas em manutenção FANUC aconselham consistentemente a correspondência exata do sufixo ao adquirir um substituto, especialmente para uma troca de emergência onde não há tempo para re-verificação de parâmetros. Em um contexto de manutenção planejada onde um especialista pode inspecionar e verificar todos os parâmetros do eixo no recomeço do comissionamento, a troca de #H500 para #H501 é possível, mas requer confirmação de que todas as configurações de parâmetros estão corretas para a nova versão de software. Nunca assuma que os dois são intercambiáveis plug-and-play sem verificação de parâmetros.

P2: Quais motores de eixo são compatíveis com o A06B-6088-H222#H500?

Este módulo foi especificado para os motores de eixo AC FANUC Alpha aP40 e Alpha Modelo 22, ambos os quais usam feedback de sensor Alpha padrão (sensor tipo M ou MZ). A classificação de 25,2 kW cobre os requisitos de potência contínua dessas variantes de motor de eixo em aplicações típicas de centro de usinagem. O uso do H222 com motores fora desta especificação — sejam motores significativamente menores, o que arrisca instabilidade de controle devido a incompatibilidade de parâmetros, ou motores maiores que excedem a classificação de corrente de 95A do módulo — não é suportado e pode resultar em danos ao amplificador, ao motor, ou a ambos. Os dados do parâmetro do motor são armazenados na NVRAM do amplificador de eixo e devem corresponder ao motor conectado real.

P3: O módulo exibe AL-12 com o motor do eixo desconectado. O que isso indica?

O Alarme 12 (Sobrecarga do Barramento CC) com os cabos do motor desconectados dos terminais U/V/W significa que a condição de sobrecarga está ocorrendo dentro do próprio amplificador, não no circuito do motor. Isso aponta para falha dos transistores de potência IGBT no estágio de potência — os módulos que realizam a conversão CC-CA real. A falha de IGBT em drives de eixo é tipicamente causada por estresse térmico cumulativo devido à degradação do sistema de resfriamento, curtos-circuitos no lado do motor que estressaram os transistores antes da atuação do fusível de proteção, ou simplesmente degradação relacionada à idade. Esta condição de falha geralmente requer reparo em nível de componente da PCB de potência por um centro de reparo de drives FANUC qualificado, substituindo os módulos IGBT e verificando o circuito de acionamento de gate.

P4: Qual é a diferença prática entre o A06B-6088-H222 e o A06B-6088-H222 na série HV de 400V?

A série A06B-6088 é exclusivamente da classe 200V (entrada do barramento CC 283–325V, derivada de uma alimentação trifásica de 200–230V CA). Os amplificadores de eixo Alpha da classe 400V carregam prefixos de número de peça diferentes nas séries A06B-6102 ou A06B-6111, com "HV" em sua designação e tensões de barramento CC na faixa de 500–700V. As duas séries não são intercambiáveis — elas requerem módulos de alimentação diferentes, variantes de motor diferentes classificadas para a classe de tensão correspondente e fiação de gabinete diferente. Se uma máquina opera com uma alimentação de 400V CA e usa um sistema de eixo Alpha HV, o A06B-6088-H222#H500 é o módulo totalmente errado. Confirme a tensão de alimentação da máquina e o tipo de módulo de alimentação antes de especificar qualquer amplificador de eixo Alpha.

P5: Quais são as ações de manutenção preventiva recomendadas para este módulo para evitar falhas não programadas?

Os dois itens de manutenção mais críticos são os ventiladores de resfriamento. O ventilador externo de 12mm (A90L-0001-0335/B) e o ventilador interno de 60mm (A90L-0001-0422) estão sujeitos a desgaste ao longo das horas de operação, e a falha do ventilador leva diretamente a alarmes térmicos e, eventualmente, a danos nos IGBT por superaquecimento. A substituição proativa dos ventiladores em base programada — tipicamente a cada 2–3 anos de operação intensa, ou a qualquer sinal de redução do fluxo de ar ou ruído anormal — é prática padrão entre os departamentos de manutenção de máquinas-ferramenta. Além dos ventiladores, a inspeção periódica do caminho de ventilação do módulo para acúmulo de cavacos ou contaminação por névoa de refrigerante, a verificação de todas as conexões dos terminais de alimentação do barramento CC e do motor quanto a corrosão ou afrouxamento, e a inspeção dos conectores dos cabos do encoder/sensor são os outros itens de rotina. Quando um drive esteve em armazenamento, ele deve ser energizado gradualmente, se possível, pois os capacitores eletrolíticos em drives armazenados por muito tempo podem desenvolver problemas de corrente de fuga que se manifestam como anomalias no barramento CC na primeira energização.
