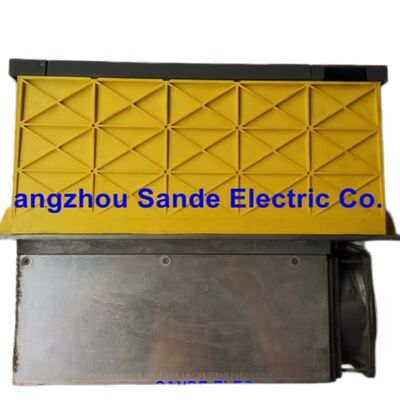

Módulo Amplificador de Eixo FANUC A06B-6088-H226#H500 Alpha

SPM-26 | Interface Tipo 1 | Entrada 283–325 VCC | Saída 230 VCA / 111A | Eixo Alpha aP40 / Modelo 26 | Série 200V | PCBs Internas: A16B-2202-0432 + A20B-1006-0482

Um Passo Acima na Pilha — e Isso Mostra

Dentro da família de drives de eixo FANUC Alpha, cada passo na escada de potência traz um aumento mensurável na corrente que o eixo de uma máquina pode sustentar. O A06B-6088-H226#H500 fica diretamente acima do SPM-22 na série A06B-6088, carregando a mesma interface Tipo 1 e a mesma arquitetura de classe 200V, mas entregando 111A de corrente de saída nominal em vez dos 95A do SPM-22. Esse aumento de 17% na corrente disponível é o que torna o H226 o módulo certo para o próximo nível de motores de eixo FANUC Alpha — aqueles que exigem mais torque contínuo e maior capacidade transitória do que o SPM-22 pode fornecer.

A designação SPM-26 marca este módulo como uma unidade de gama média na família A06B-6088. É o drive tipicamente emparelhado com os motores de eixo FANUC Alpha Modelo 26 e aP40, ambos comuns em centros de usinagem horizontais e verticais que exigem capacidade séria de remoção de metal em ciclos de produção estendidos.

Especificações Técnicas

H226 vs. H222: Entendendo o Passo Acima

Tanto o SPM-22 (A06B-6088-H222) quanto o SPM-26 (A06B-6088-H226) compartilham a mesma PCB de controle — a A16B-2202-0432 — e a mesma arquitetura de interface Tipo 1. Eles residem no mesmo formato de slot de gabinete físico, conectam-se ao barramento CC da mesma maneira e se comunicam com o CNC através do mesmo link serial. Um técnico familiarizado com um se sentirá imediatamente confortável com o outro.

A diferença está no estágio de potência. O H226 usa a placa de potência A20B-1006-0482 em vez da A20B-1006-0481 do H222 — uma montagem fisicamente semelhante, mas eletricamente distinta, que suporta a classificação de saída contínua mais alta de 111A. Esse limite de corrente mais alto significa que o SPM-26 pode sustentar as demandas de torque de motores de eixo Alpha maiores sem atingir o limite térmico do amplificador durante cortes prolongados. Em máquinas que executam fresas de face de grande diâmetro, operações de mandrilamento pesadas ou ciclos de rosqueamento de alta alimentação em materiais difíceis, essa margem de corrente extra é o que separa a operação contínua suave de alarmes de sobrecarga incômodos.

Os dois módulos não são substituíveis um pelo outro sem verificação de parâmetros e confirmação de compatibilidade do motor — os parâmetros do motor do eixo armazenados no drive devem corresponder ao motor conectado real, e o uso de um SPM-22 em vez de um SPM-26 limitará a corrente disponível do eixo se o motor exigir a corrente mais alta.

Compatibilidade de Motor: O Alpha Modelo 26 e aP40

A linha de motores de eixo da série Alpha da FANUC foi construída em torno do acoplamento de estágios de potência específicos a envelopes de desempenho de motor específicos. O A06B-6088-H226#H500 é o drive correto para os motores de eixo Alpha Modelo 26 e aP40 — ambos motores de eixo CA de gama média que apareceram em uma ampla gama de especificações de OEMs de máquinas-ferramenta durante os anos de produção da plataforma Alpha.

O aP40 em particular foi uma escolha de motor de eixo preferida para fabricantes de centros de usinagem que construíam máquinas na classe de potência de eixo de 15–30 kW. Sua combinação de faixas de velocidade de torque constante e potência constante, feedback de sensor Alpha integrado e compatibilidade com o sistema de módulo Alpha de 200V o tornaram um emparelhamento padrão em máquinas vendidas para aplicações aeroespaciais, de moldes e matrizes e de oficinas gerais. Onde o eixo da máquina carrega este motor, o H226#H500 é o módulo especificado.

A interface de sensor Tipo 1 neste módulo suporta o sensor M, codificador de posição e sensor magnético usados para orientação do eixo — o conjunto completo de opções de feedback que os controles FANUC 0, 6, 10, 11, 15, 16i, 18i e 21i CNC esperam ao se comunicar com essas configurações de motor de eixo.

Regeneração de Potência na Arquitetura A06B-6088

Uma das características de design que a FANUC destacou em toda a família de módulos Alpha é a regeneração da fonte de alimentação — a capacidade de retornar a energia de frenagem do motor do eixo de volta para a linha de alimentação em vez de dissipá-la como calor em um resistor de frenagem. Quando um eixo de alta inércia desacelera da velocidade máxima para parar, a energia cinética do motor precisa ir para algum lugar. Em arquiteturas de drive mais antigas, essa energia se tornava calor em um banco de resistores. No sistema de módulo Alpha, o Módulo de Fonte de Alimentação (PSM) lida com a regeneração, e o módulo amplificador de eixo entrega a corrente de frenagem de volta através do barramento CC para o PSM, que a realimenta para a fonte CA.

Para o H226, essa arquitetura é praticamente importante. Um motor de eixo da classe Modelo 26 possui inércia de rotor significativa. A energia liberada durante uma desaceleração rápida de 8.000 RPM não é trivial. Sem regeneração, essa carga de energia exigiria resistores de frenagem grandes e dedicados com seu gerenciamento térmico associado. Com a arquitetura PSM regenerativa, a energia recircula para a fonte, reduzindo a geração de calor no gabinete e diminuindo o consumo líquido de energia da máquina ao longo de um dia de produção completo.

O próprio módulo H226 não realiza a regeneração de forma independente — esta é uma função em nível de sistema distribuída entre o SPM e o PSM. Garantir que a capacidade regenerativa do PSM seja apropriada para as demandas combinadas de servo e eixo da máquina faz parte do dimensionamento correto do sistema.

PCBs Internas: Duas Placas, Duas Funções

Fisicamente, o A06B-6088-H226#H500 abriga duas placas de circuito principais trabalhando em conjunto.

A PCB de controle A16B-2202-0432 lida com toda a inteligência: comunicação serial com o CNC através do link serial de eixo FANUC, geração de comando de corrente a partir de referências de velocidade e posição, monitoramento de alarmes, armazenamento de parâmetros NVRAM e o display de 7 segmentos no painel frontal que fornece status e códigos de falha ao técnico de manutenção. Quando alarmes relacionados à comunicação aparecem (AL-24, AL-25) ou alarmes de CPU/memória são disparados (AL-13, AL-16, AL-17, AL-18), esta placa é o foco do isolamento de falhas.

A PCB de potência A20B-1006-0482 gerencia a conversão real da energia do barramento CC em CA trifásica na amplitude e frequência comandadas. Ela contém os circuitos de acionamento de gate para os transistores IGBT, detecção do barramento CC, medição de corrente nas fases de saída e os circuitos de proteção de hardware que detectam sobrecorrente e sobretensão no nível do silício antes que possam danificar os transistores. Alarmes 3, 9, 11, 12 e 30 apontam para o estágio de potência e seus componentes associados.

Nenhuma das placas é vendida ou substituída como um componente separado — especialistas FANUC fornecem e reparam a montagem completa do módulo.

Referência de Alarmes: Lendo o Display do Painel Frontal

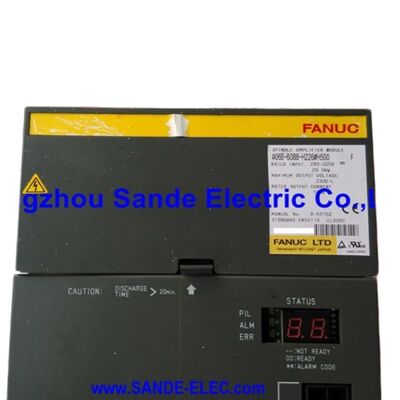

O display LED duplo de 7 segmentos no painel frontal do H226 comunica o status do módulo em dois caracteres, seguindo a mesma estrutura de codificação de alarmes do restante da família Alpha SPM. Os códigos mais frequentemente encontrados em campo:

AL-01 (Superaquecimento do Motor) — O interruptor térmico do motor do eixo disparou. Verifique o ventilador de resfriamento do motor e o caminho de ventilação antes de condenar o módulo.

AL-03 (Fusível do Link CC Queimado) — Aponta para o fusível interno do link CC do SPM, geralmente causado por um evento de sobrecorrente no estágio de potência. Diagnostique a causa raiz antes de substituir o fusível.

AL-09 (Superaquecimento dos Semicondutores de Potência) — A temperatura do dissipador de calor do IGBT excedeu os limites. Verifique ambas as ventoinhas de resfriamento — a ventoinha externa de 12 mm e a ventoinha interna de 60 mm — e verifique o fluxo de ar através do gabinete.

AL-12 (Sobrecarga no Circuito de Potência) — O alarme mais sério, indicando estresse nos IGBTs. Protocolo de diagnóstico padrão: remova os cabos do motor U/V/W e comande o eixo. Se o AL-12 desaparecer, a falha está no enrolamento ou cabo do motor. Se persistir, os transistores do estágio de potência são suspeitos.

AL-24 / AL-25 (Erro de Transferência Serial / Parada) — Falha de comunicação entre o CNC e o SPM. Comece o diagnóstico no cabo e conectores do link serial; avance para a PCB de controle se a integridade do cabo for confirmada.

A Versão de Software #H500: Por Que Não Pode Ser Ignorada

O sufixo após o sinal de cerquilha nos números de peça dos amplificadores de eixo FANUC não é um detalhe secundário. Para a família H226, as versões documentadas são #H500 (lançamento original), #H501 (software revisado) e #500CS (especificação especial). Essas versões contêm firmware diferente na PCB de controle A16B-2202-0432, e as diferenças afetam a compatibilidade dos parâmetros do eixo, o comportamento da função e, em alguns casos, a disponibilidade de certos recursos do eixo.

Especialistas FANUC e centros de reparo de CNC consistentemente alertam: o sufixo exato deve corresponder ao adquirir uma substituição. Uma máquina comissionada com um H226#H500 tem seus parâmetros de eixo correspondentes a esse firmware. Substituir por um #H501 introduz um risco de incompatibilidade de parâmetros que pode produzir comportamento inesperado do eixo, anomalias de ajuste ou alarmes diretos na primeira energização após a troca. Em um contexto de manutenção planejada, onde um técnico qualificado verificará e reajustará os parâmetros do eixo, a substituição é gerenciável. Em um cenário de quebra de emergência, é uma complicação que engenheiros de manutenção FANUC experientes visam especificamente evitar, estocando e adquirindo a versão exata do sufixo.

Perguntas Frequentes

P1: Para qual motor de eixo o A06B-6088-H226#H500 foi projetado para acionar, e ele pode substituir o SPM-22 (H222) em uma instalação existente?

Este módulo é especificado para os motores de eixo FANUC Alpha Modelo 26 e aP40, ambos que requerem a corrente de saída nominal de 111A que este módulo fornece. Substituir o H226 por um H222 (95A) em uma máquina que usa um motor aP22 ou menor é tecnicamente possível do ponto de vista elétrico — o módulo de classificação mais alta simplesmente operará com menor utilização — mas requer verificação de parâmetros para garantir que os dados do motor do eixo carregados no módulo de substituição correspondam ao motor conectado real. Ir na direção oposta — colocar um H222 onde um H226 é especificado — limitaria a corrente disponível do eixo e não é recomendado. Sempre combine a classificação do SPM com a especificação do motor.

P2: Tanto o H222 quanto o H226 usam a mesma placa de controle A16B-2202-0432. Isso significa que os dois módulos são intercambiáveis?

Não. Embora compartilhem o mesmo número de peça da PCB de controle, as placas de potência são diferentes (A20B-1006-0481 para H222 vs. A20B-1006-0482 para H226), e os parâmetros do motor armazenados na NVRAM são correspondentes a diferentes classificações de motor. Além disso, a versão do firmware afeta o comportamento da função do eixo. Inserir um H222 onde um H226 é necessário limitará a saída de corrente e pode produzir alarmes de sobrecarga em cargas de eixo normais. A substituição inversa é igualmente desaconselhável sem verificação completa dos parâmetros. Esses módulos devem ser tratados como montagens com motor correspondente, não como estágios de potência intercambiáveis.

P3: O que a designação de interface Tipo 1 significa em termos práticos para a compatibilidade do sistema CNC?

Tipo 1 é a especificação de interface básica na família Alpha SPM, suportando as funções de controle de eixo padrão usadas na esmagadora maioria das aplicações de centros de usinagem: velocidade variável, orientação do eixo (M19), seleção de engrenagem, sincronização básica do eixo e feedback de velocidade/posição para o CNC. Ele se comunica via link serial de eixo FANUC e é compatível com as gerações de CNC FANUC 0, 6, 10, 11, 15, 16i, 18i, 21i e 30i/31i/32i. O que ele não suporta é o controle de contorno Cs (que requer Tipo 4 e um sensor de alta resolução) e certos modos avançados de sincronização multi-eixo. Para a maioria dos drives de eixo de centros de usinagem, a capacidade Tipo 1 é exatamente o que a aplicação requer, e especificar um tipo de interface mais complexo adicionaria custo sem benefício funcional.

P4: O AL-09 (Superaquecimento do Semicondutor de Potência) continua aparecendo neste módulo. O que deve ser verificado primeiro?

O A06B-6088-H226#H500 depende de uma ventoinha externa de 12 mm (A90L-0001-0335/B) e de uma ventoinha de resfriamento interna de 60 mm (A90L-0001-0422) para manter o dissipador de calor do IGBT dentro dos limites de temperatura. Falha da ventoinha é a causa mais comum de AL-09, e ambas as ventoinhas devem ser verificadas imediatamente — confirmando que elas estão girando livremente, na velocidade correta, e que as pás da ventoinha e as passagens de ar não estão obstruídas por cavacos acumulados ou resíduos de névoa de refrigerante. A temperatura ambiente do gabinete e o fluxo de ar através da pilha de drives são verificações secundárias. Se ambas as ventoinhas estiverem operacionais e o alarme persistir, a temperatura ambiente elevada no gabinete elétrico ou uma carga parcialmente em curto aumentando a dissipação de potência podem ser a causa. A substituição proativa das ventoinhas em base programada — tipicamente a cada dois a três anos de operação intensa — é a manutenção preventiva padrão para drives de eixo de módulos Alpha.

P5: A versão #H500 do H226 está disponível nova, ou apenas como unidades recondicionadas/reparadas?

A série A06B-6088 Alpha é uma linha de produtos madura, e a produção de fábrica nova do H226#H500 não está confiavelmente disponível através dos canais de distribuição normais. O mercado de suprimentos consiste em unidades recondicionadas processadas por centros de reparo especializados em FANUC, unidades novas-antigas de distribuidores autorizados que mantiveram estoque e unidades usadas testadas removidas de máquinas desativadas. Especialistas em reparo FANUC de renome testam esses módulos em motores de eixo FANUC reais e controles CNC — não apenas em fontes de alimentação de bancada — para verificar o desempenho sob as condições térmicas e elétricas da operação real. Ao adquirir uma substituição, confirmar o método de teste e os termos de garantia do fornecedor é a diligência apropriada antes da compra. As variantes #H501 e #500CS também estão circulando no mercado, e confirmar que o sufixo exato corresponde ao original antes de aceitar a entrega é essencial.
