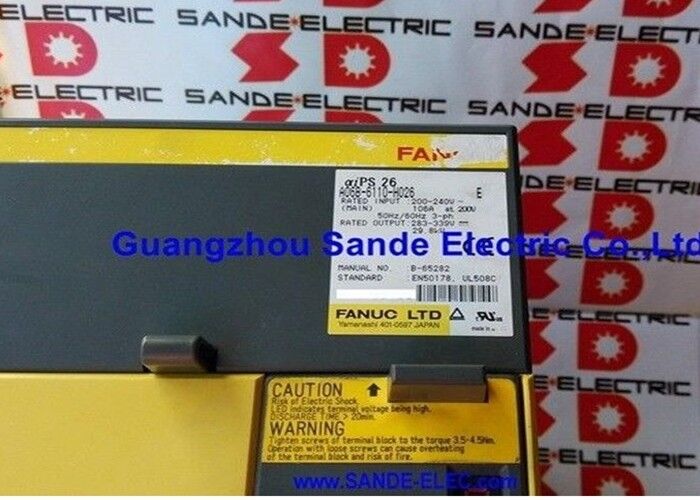

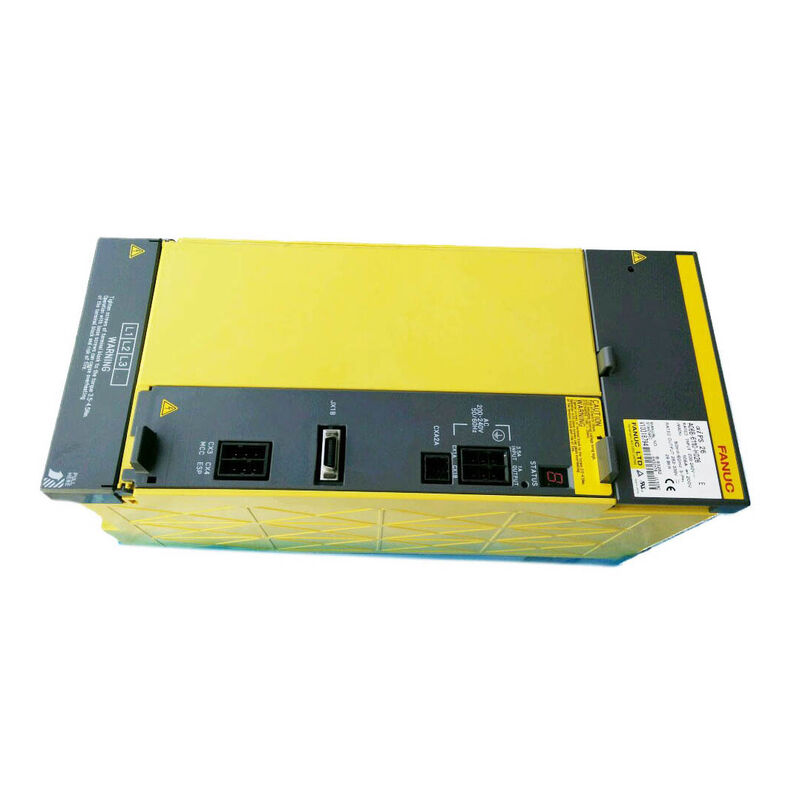

O módulo de alimentação A06B-6110-H026 AO6B-611O-HO26

Fanuc A06B-6110-H026 | Módulo de Fonte de Alimentação Alpha i PSM-26i (aiPS-26) — 29,8kW, 200–240V CA Trifásico, 106A, 283–339V CC de Barramento, Regeneração Ativa — Substituído por A06B-6140-H026

Visão Geral

O Fanuc A06B-6110-H026 é o PSM-26i — o módulo de fonte de alimentação de 29,8kW da primeira geração da série de fontes de alimentação alpha i (A06B-6110) da Fanuc.

Ele ocupa a mesma posição no sistema de acionamento alpha i que o PSM-26 (A06B-6087-H126) ocupa no sistema alpha original: a fonte de alimentação de gama média que cobre a configuração de máquina mais comum, onde um fuso de média potência e múltiplos eixos servo consomem energia simultaneamente dentro do envelope contínuo de 29,8kW.

A distinção entre a série alpha i A06B-6110 e a série alpha A06B-6087 é arquitetônica, não meramente geracional. Essas duas famílias de módulos servem gerações fundamentalmente diferentes de sistemas de acionamento.

O PSM-26 A06B-6087 alimenta os amplificadores SVM alpha originais (séries A06B-6079, A06B-6096) e os amplificadores de fuso SPM alpha originais.

O PSM-26i A06B-6110-H026 alimenta os amplificadores SVM alpha i (série A06B-6114) e os amplificadores de fuso SPM alpha i (série A06B-6120) — módulos que se comunicam com os controles CNC 16i/18i/0i via barramento óptico de servo FSSB em vez da interface elétrica mais antiga Tipo A/B.

Uma máquina CNC não pode substituir a fonte de alimentação de uma família pela de outra; a arquitetura do barramento CC e os circuitos de distribuição de energia de controle são diferentes.

O A06B-6110-H026 é a primeira geração da fonte de alimentação alpha i, e foi substituído na linha de produtos ativa da Fanuc pelo A06B-6140-H026 — o equivalente de segunda geração. Ambos os módulos servem o mesmo sistema de acionamento alpha i, entregam a mesma classe de saída de 29,8kW e mantêm a compatibilidade com os mesmos amplificadores SVM A06B-6114 e SPM A06B-6120 a jusante.

A transição de H026 para H140-H026 trouxe projetos de placa revisados e longevidade de componentes aprimorada, mas máquinas que executam módulos A06B-6110-H026 continuam a operar com suporte ativo do mercado de reposição especializado.

Especificações Principais

Alpha i vs Alpha — O que a Mudança de Geração Entregou

A transição do sistema de acionamento alpha original para a geração alpha i trouxe melhorias que importavam para construtores de máquinas e operadores: maior resolução do encoder nos motores (de 65.536 para 1.000.000 e eventualmente 16.000.000 de contagens por revolução), comunicação óptica FSSB substituindo as interfaces de servo elétricas mais antigas, maior largura de banda do loop servo permitindo um desempenho de erro de acompanhamento mais preciso e tecnologia aprimorada de transistores IPM nos amplificadores.

O papel do módulo de fonte de alimentação na entrega dessas melhorias é indireto, mas essencial — o A06B-6110-H026 fornece o barramento CC do qual os amplificadores alpha i SVM e SPM aprimorados dependem.

A faixa de saída do barramento CC de 283–339V do PSM-26i é ligeiramente mais ampla na extremidade superior do que os 283–325V do PSM-26 original. Isso reflete a regulação refinada da fonte de alimentação na geração alpha i, fornecendo mais margem para o manuseio de energia regenerativa antes que a proteção contra sobretensão precise intervir.

A correção do fator de potência acima de 0,98 também é uma melhoria de engenharia significativa — a série PSM alpha original operava com fatores de potência mais baixos, e o conteúdo de corrente harmônica retornado à fonte de alimentação da instalação era maior.

O circuito PFC do PSM-26i apresenta uma carga de fator de potência quase unitária à fonte trifásica, o que reduz a demanda de potência aparente em relação à potência real consumida e reduz a distorção harmônica no barramento de alimentação da instalação.

Monitoramento Duplo de Ventoinha — AL-2 e AL-A

O A06B-6110-H026 é um dos poucos módulos de fonte de alimentação da família alpha com um código de alarme separado para a ventoinha externa do dissipador de calor (AL-A) além do alarme da ventoinha interna (AL-2). Essa distinção é operacionalmente significativa:

AL-2 — Ventoinha de refrigeração interna (A90L-0001-0441#39) parou. A ventoinha interna gerencia o fluxo de ar dentro do invólucro do módulo, resfriando a placa de controle e a eletrônica de potência. AL-2 requer substituição imediata da ventoinha.

AL-A — Ventoinha de refrigeração externa (A90L-0001-0509) parou. A ventoinha externa é montada no dissipador de calor e puxa o ar através das aletas para remover o calor dos módulos de transistores IGBT. Sem a ventoinha externa, a temperatura do dissipador de calor sobe em direção ao desligamento por sobretemperatura AL-3.

AL-A também justifica a substituição imediata da ventoinha.

Distinguir entre AL-2 e AL-A no display do módulo permite que um técnico de manutenção identifique qual ventoinha falhou sem abrir o módulo — AL-2 significa a ventoinha interna, AL-A significa a ventoinha externa do dissipador de calor.

Ambas as ventoinhas estão disponíveis separadamente como peças de reposição e podem ser substituídas sem a troca do módulo completo.

Detecção de Vazamento e Eficiência de Regeneração

O circuito de detecção de vazamento embutido monitora correntes de falha de terra no barramento CC e na fiação do motor conectada. No sistema alpha i, a maior resolução do encoder e o desempenho servo mais preciso dos módulos SVM A06B-6114 significam que pequenos erros de posição e irregularidades de velocidade causados pela degradação do isolamento do enrolamento do motor se tornam visíveis no CNC antes que ocorra uma falha completa do enrolamento.

O circuito de detecção de vazamento fornece o aviso antecipado do estágio de potência que complementa isso — detectando o caminho de corrente se formando para o terra à medida que o isolamento se degrada.

A correção do fator de potência >0,98 significa que o A06B-6110-H026 consome corrente da fonte trifásica em uma forma de onda quase senoidal, em fase com a tensão da fonte. Da perspectiva da infraestrutura elétrica da instalação, isso significa que a potência aparente (kVA) consumida pelo PSM-26i é muito próxima da potência real (kW) que ele realmente consome.

Isso é importante para instalações industriais com penalidades de fator de potência em sua tarifa de eletricidade e para instalações alimentadas por geradores onde a capacidade de corrente reativa é limitada.

FAQ

Q1: O A06B-6110-H026 pode substituir um A06B-6087-H126 (PSM-26, série alpha) se o módulo mais antigo falhou?

Não. Os módulos de fonte de alimentação alpha (A06B-6087) e alpha i (A06B-6110) não são intercambiáveis.

A arquitetura de distribuição de energia de controle e a interface do barramento CC entre o PSM e os amplificadores SVM/SPM diferem entre as gerações.

O A06B-6110-H026 é projetado para operar com amplificadores SVM A06B-6114 e amplificadores SPM A06B-6120; o A06B-6087-H126 opera com amplificadores SVM A06B-6079/6096 e amplificadores SPM A06B-6088/6102.

Uma máquina executando amplificadores alpha originais deve usar a família PSM alpha original.

Q2: O A06B-6110-H026 foi substituído pelo A06B-6140-H026 — o H026 ainda é adequado para uma máquina operacional, ou deve ser atualizado para o H140?

O A06B-6110-H026 é totalmente adequado para as máquinas que ele atende atualmente — ele entrega a mesma saída de 29,8kW, mantém o mesmo barramento CC de 283–339V e suporta as mesmas famílias de amplificadores A06B-6114/A06B-6120 que o substituto A06B-6140-H026.

O H140 é a designação de produção atual com projetos de placa interna revisados para longevidade aprimorada, mas não é uma atualização funcional em nenhum sentido operacional significativo para uma máquina operando corretamente com o H026.

Quando o H026 eventualmente precisar ser substituído, o H140 é o sucessor natural e é compatível com o mesmo rack de acionamento.

Q3: Qual alarme CNC aparece em um controle 16i ou 18i quando o PSM-26i desenvolve uma falha?

Os alarmes do módulo de fonte de alimentação alpha i aparecem no display frontal do módulo como AL-1 a AL-7 e AL-A, AL-E. Na tela do CNC, a apresentação do alarme correspondente depende se a falha também causa alarme nos módulos SVM ou SPM conectados.

Se o barramento PSM colapsar (AL-4, queda de tensão) ou o PSM desligar, todos os eixos servo conectados perdem energia e SV-0401 (desconexão do amplificador servo) ou alarmes SP (desconexão do fuso) aparecem simultaneamente para todos os eixos — este padrão de alarmes simultâneos em todos os eixos é em si diagnóstico de uma falha no nível do PSM em vez de uma falha de amplificador de eixo individual.

Verifique diretamente o display frontal do PSM para o código de alarme específico do PSM.

Q4: Quais provisões elétricas da instalação são necessárias para a entrada nominal de 106A do A06B-6110-H026?

Uma entrada nominal contínua de 106A a 200V requer um disjuntor classificado para 125–150A, com uma característica de desarme que acomode o transiente de corrente de partida sem operação indevida. A seção transversal do cabo para 106A na temperatura ambiente da instalação deve cumprir as normas elétricas relevantes.

Um reator CA apropriado para esta classe de corrente é recomendado para limitar a injeção de corrente harmônica e reduzir a corrente de partida.

O transformador da instalação que alimenta este circuito deve ter capacidade adequada para a demanda de potência real de 29,8kW mais a potência reativa consumida durante a partida.

Q5: O A06B-6110-H026 pode alimentar as unidades de amplificador servo beta i (série A06B-6130) além dos módulos SVM alpha i?

As unidades de amplificador servo beta i (série A06B-6130) têm suas próprias fontes de alimentação autônomas e não consomem energia do barramento CC principal do PSM — elas se conectam diretamente a uma fonte CA e geram seu próprio barramento CC interno.

O barramento PSM-26i alpha i alimenta apenas os módulos SVM alpha i A06B-6114 e os módulos SPM alpha i A06B-6120. As unidades Beta i são conectadas à cadeia FSSB do CNC ao lado dos amplificadores alpha i, mas alimentadas independentemente.

O A06B-6110-H026 não precisa ser dimensionado ou selecionado com base na demanda de energia de qualquer unidade beta i.
