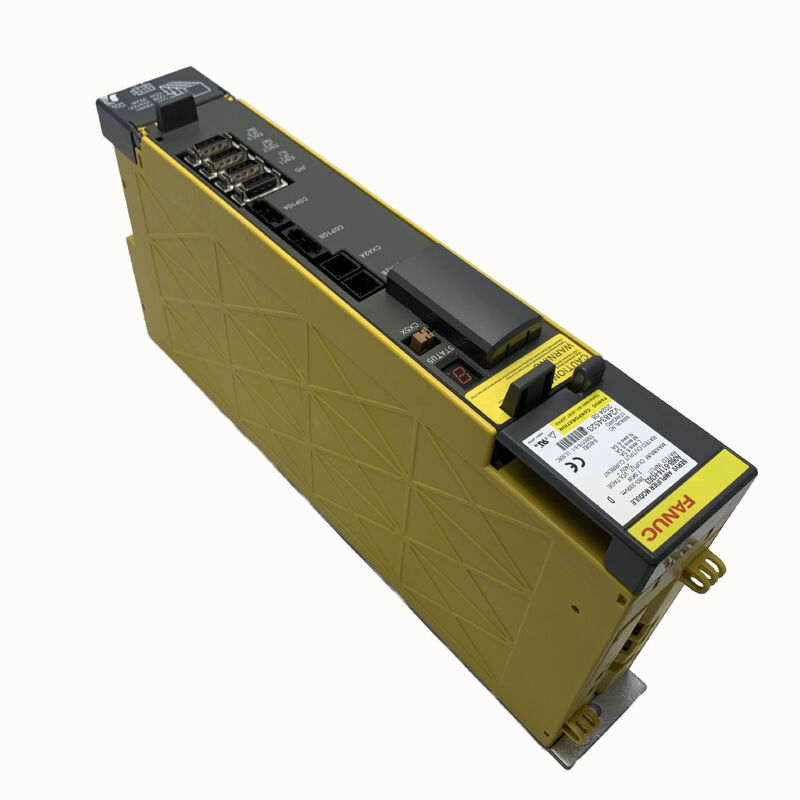

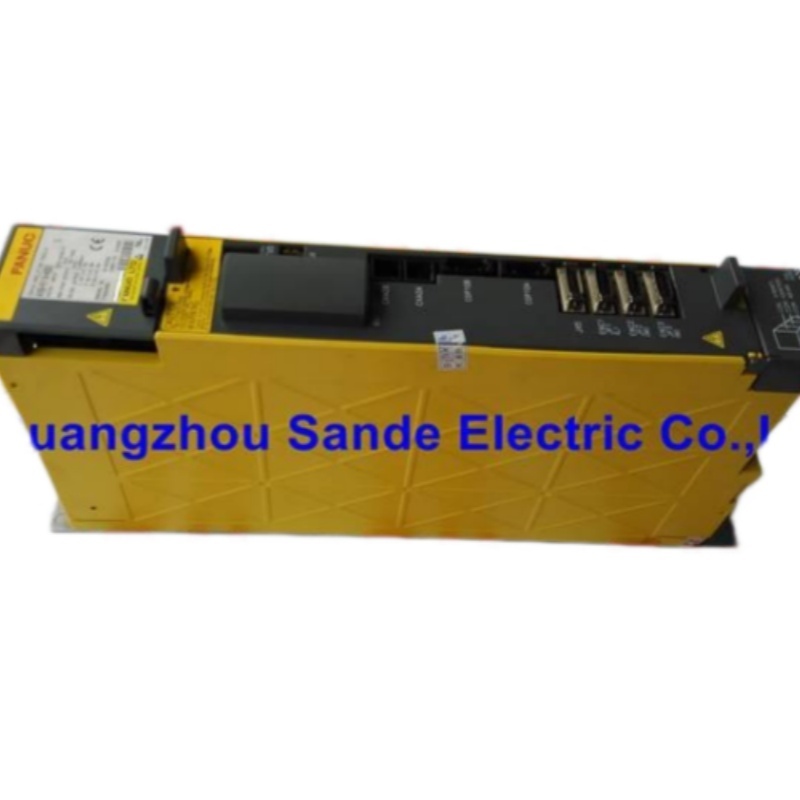

Módulo Amplificador Servo FANUC A06B-6114-H303 Alpha i Series de Três Eixos SVM3-20/20/20i

Percorra o gabinete de acionamento de quase qualquer máquina-ferramenta CNC menor construída após o início dos anos 2000 com um controle FANUC da série i, e há uma boa chance de você encontrar um A06B-6114-H303 no conjunto de amplificadores. Com apenas 60 mm de largura, este módulo amplificador servo Alpha i de três eixos — designado SVM3-20/20/20i — controla os eixos L, M e N simultaneamente a partir de uma única unidade compacta, obtendo seu barramento DC da fonte de alimentação PSM pareada e entregando 6,5 A por eixo aos motores servo Alpha i conectados. É um dos módulos SVM de três eixos mais amplamente implantados na base instalada global da FANUC.

O que é este Módulo e Onde Ele se Encaixa

O sistema de acionamento servo FANUC Alpha i é uma arquitetura modular. O PSM (módulo de fonte de alimentação) converte a rede AC em um barramento DC. O SVM (módulo amplificador servo) pega esse barramento DC e aciona os motores servo. O A06B-6114-H303 é um SVM de três eixos — ele lida com três eixos de alimentação em uma única carcaça — é por isso que ele é padrão em centros de usinagem compactos, tornos CNC e máquinas de eletroerosão a fio, onde a consolidação dos três eixos de alimentação primários em um único módulo de 60 mm economiza espaço valioso no gabinete e simplifica o layout do conjunto de acionamento.

O módulo se comunica com o CNC FANUC via FSSB (FANUC Serial Servo Bus), a interface serial de fibra óptica de alta velocidade que substituiu os links analógicos mais antigos Tipo A e Tipo B. Todos os dados de comando e feedback do eixo viajam por essa conexão óptica, o que simplifica significativamente a fiação do gabinete em comparação com a geração anterior e fornece a alta velocidade de comunicação necessária para movimento sincronizado multieixo.

Especificações Técnicas

Três Eixos, Um Módulo de 60 mm — A Vantagem de Espaço

A característica física definidora do SVM3-20/20/20i é sua largura de gabinete de 60 mm. Em um gabinete de acionamento Alpha i, a pegada total do conjunto de acionamento é a soma da largura do PSM mais cada módulo SVM. Uma máquina de três eixos usando o A06B-6114-H303 ocupa significativamente menos espaço no trilho do gabinete do que as três unidades SVM de eixo único separadas equivalentes exigiriam.

Para fabricantes de máquinas-ferramenta que trabalham dentro de dimensões apertadas de gabinetes elétricos — uma restrição consistente em centros de usinagem compactos, tornos CNC e células multimaquina de alta densidade — o módulo de três eixos é frequentemente a única solução prática. O módulo abriga seu próprio ventilador de resfriamento interno e dissipador de calor, portanto, nenhum arranjo de ar forçado externo é necessário para instalações em temperatura ambiente padrão.

Controles CNC Compatíveis

O A06B-6114-H303 usa FSSB como sua interface com o CNC FANUC. Isso o coloca firmemente na geração Alpha i pós-2004, alimentado pelo PSM da série 6110. As gerações compatíveis de CNC FANUC incluem:

FANUC 0i-B e 0i-C — os CNCs FANUC mais amplamente implantados globalmente, encontrados na maioria dos tornos e centros de usinagem CNC de entrada a intermediários de fabricantes de máquinas-ferramenta asiáticos e europeus

FANUC 16i, 18i, 21i (geração modelo B) — CNCs de maior funcionalidade usados em centros de usinagem mais capazes, centros de torneamento-fresamento e sistemas multieixo; o A06B-6114-H303 é especificamente citado como comum em sistemas 16i/18i/21i modelo B

FANUC 15i — CNC de ponta para usinagem multieixo complexa onde o SVM3 atende eixos subsidiários menores ao lado de SVMs de eixo maior

Controles de Robô FANUC — controladores de robô FANUC que usam a arquitetura de acionamento Alpha i, onde o módulo de três eixos aciona múltiplos eixos de junta do robô

A interface FSSB é o requisito fixo. Sistemas que usam interfaces servo Tipo A ou Tipo B mais antigas requerem variantes SVM diferentes.

Motores Servo Compatíveis

O A06B-6114-H303 é normalmente equipado com motores servo Alpha i modelo 4i ou 8i, e opera com controles de robô, bem como com variantes iB e iC das séries de controle 15, 16, 18 e 21. Ele é usado por fabricantes de máquinas-ferramenta em máquinas CNC menores.

De forma mais ampla, o SVM3-20/20/20i com 6,5 A por eixo acomoda motores servo da série FANUC Alpha i na faixa de menor capacidade — tipicamente as séries αi4 e αi8 — que são os motores de eixo de alimentação padrão em centros de usinagem compactos e tornos CNC onde este módulo é mais comumente instalado. Para eixos que requerem corrente mais alta (motores maiores), um SVM de eixo único com classificação de corrente mais alta seria especificado ao lado do SVM3 no mesmo gabinete.

Referência de Alarme

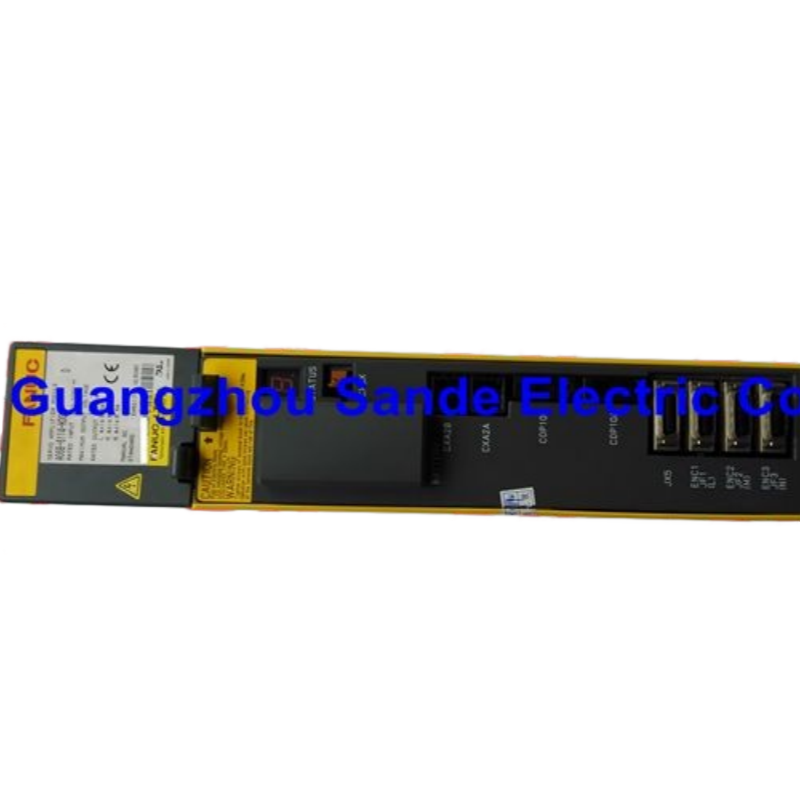

O A06B-6114-H303 relata falhas através de um display LED de um dígito na face frontal do módulo. Quando ocorre uma condição de alarme, o LED ALM acende e os seguintes códigos identificam a falha:

Alarmes de ventilador (códigos 1 e F) estão entre os eventos de manutenção mais rotineiros em módulos envelhecidos. O erro de comunicação P geralmente indica um problema na fibra óptica FSSB ou um problema na interface CNC, em vez de uma falha no módulo. Alarmes de sobrecorrente (8, 9, A) e alarmes IPM são os principais indicadores de falha interna do módulo ou problemas no motor/fiação que exigem investigação.

Ambiente de Aplicação

A geração aiSV3-20/20/20 da série FANUC Alpha i A06B-6114-H303 é um amplificador servo de canal triplo usado em pequenas máquinas CNC de muitos dos principais fabricantes de máquinas-ferramenta do mundo. DNC

Os tipos de máquinas onde este módulo é comumente encontrado incluem centros de usinagem verticais compactos na faixa de curso de 400–600 mm, centros de torneamento CNC com 2–3 eixos servo, máquinas de eletroerosão a fio, centros de perfuração e rosqueamento, e centros de usinagem horizontais menores. A classificação de 6,5 A por eixo cobre os tamanhos de motores de alimentação Alpha i usados nos eixos X, Y e Z dessas máquinas sem exigir a maior capacidade de corrente de variantes SVM de serviço mais pesado.

Arquitetura Interna das Placas

O A06B-6114-H303 é construído em torno de duas placas internas: a placa de fiação A16B-2203-0698, que lida com o estágio do transistor de potência e as conexões de saída do motor, e a placa de controle FSSB A16B-2101-004x, que gerencia o cálculo do loop servo e a interface CNC. Nenhuma das placas está disponível como um item de serviço separado — o módulo é reparado como uma unidade completa. No entanto, o ventilador de resfriamento interno, o pacote de bateria, os fusíveis e os módulos de transistor estão disponíveis como componentes de reposição, tornando o reparo em nível de componente viável em instalações de serviço especializadas da FANUC.

FAQ

Q1: O que é a interface FSSB e o A06B-6114-H303 a requer?

FSSB (FANUC Serial Servo Bus) é a interface serial de alta velocidade por fibra óptica da FANUC entre o CNC e os módulos amplificadores servo. Sim — o A06B-6114-H303 é um módulo do tipo FSSB exclusivamente. Ele não é compatível com as interfaces analógicas Tipo A ou Tipo B mais antigas. Verifique se o CNC FANUC na máquina usa FSSB antes de especificar este módulo; os controles FANUC 0i-B/C, 16i/18i/21i modelo B e 15i usam FSSB.

Q2: Quais motores servo são compatíveis com o A06B-6114-H303?

Com 6,5 A de saída nominal por eixo, este módulo é projetado para motores FANUC da série Alpha i de pequena capacidade, mais comumente os modelos αi4/3000 e αi8/3000. Estes são os motores de eixo de alimentação padrão encontrados em centros de usinagem compactos e tornos CNC onde o SVM3-20/20/20i é tipicamente especificado. Motores que requerem corrente de eixo mais alta precisam de um SVM de eixo único com uma classificação de corrente maior.

Q3: Um A06B-6114-H303 pode substituir três módulos SVM1 de eixo único separados?

Funcionalmente, sim — desde que cada um dos três eixos não precise de mais de 6,5 A de corrente nominal (20 A de pico). O SVM3-20/20/20i lida com três eixos em um módulo de 60 mm em vez de três módulos separados, com a mesma interface FSSB e a mesma compatibilidade de motor Alpha i. O espaço do gabinete é substancialmente reduzido. A desvantagem é que uma única falha no módulo afeta todos os três eixos simultaneamente, em vez de apenas um.

Q4: O que significa o código de alarme P no A06B-6114-H303 e como devo solucioná-lo?

O alarme P indica um erro de comunicação FSSB — uma falha no link de dados serial de fibra óptica entre o CNC FANUC e o módulo amplificador servo. Primeiro, verifique os cabos de fibra óptica FSSB: inspecione os conectores nas extremidades do módulo e do CNC quanto a danos, contaminação nas faces ópticas ou raio de curvatura excessivo na passagem da fibra. Limpe os conectores ópticos, se necessário. Se a fibra estiver em ordem e o alarme persistir, a falha pode estar na placa de controle FSSB do módulo ou na interface servo do CNC — ambos requerem diagnóstico especializado.

Q5: O A06B-6114-H303 ainda está em produção e é reparável?

O A06B-6114-H303 pertence à geração Alpha i (série 6114) da FANUC, que foi substituída por gerações de acionamento mais novas. Ele não está mais em produção atual, mas permanece amplamente disponível através de canais de automação industrial como estoque excedente e recondicionado. O reparo em nível de componente é bem suportado — o ventilador de resfriamento interno, os módulos de transistor, os fusíveis e o pacote de bateria estão todos disponíveis como peças de serviço, e instalações de reparo especializadas em FANUC podem reconstruir o módulo com um teste completo em malha fechada contra motores Alpha i reais e um CNC ativo.
