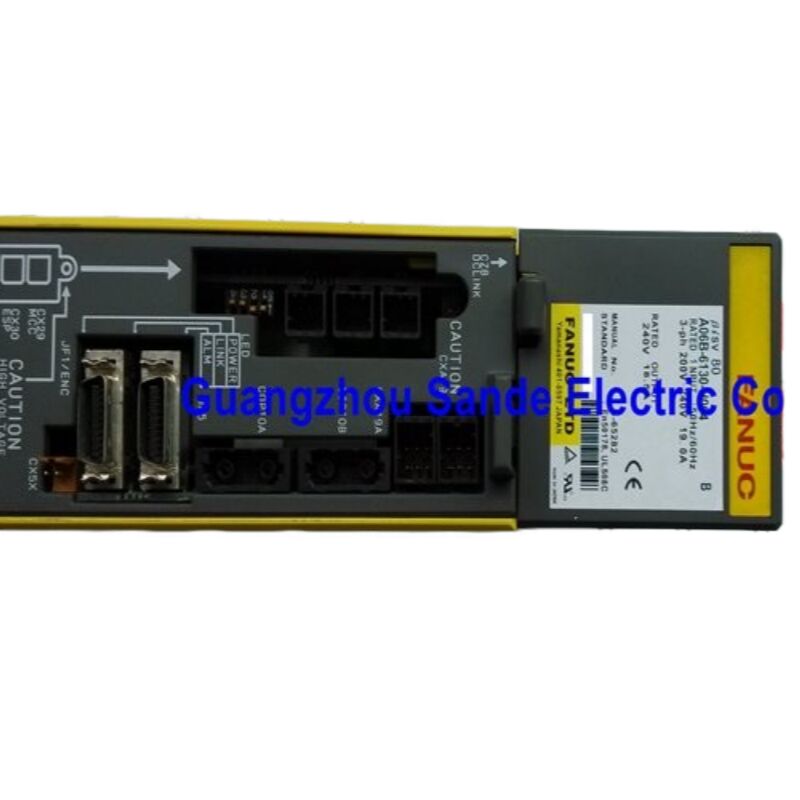

FANUC A06B-6130-H004 — Amplificador Servo Monoeixo Série Beta i SVM1-80i, Interface FSSB, 80A

Identificação do Produto

Número da Peça: A06B-6130-H004

Série: FANUC MELSERVO Série Beta i (βi)

Designação do Modelo: SVM1-80i (Módulo Servo Monoeixo, classe 80A)

Interface: FSSB — FANUC Servo Serial Bus (fibra óptica)

Manual de Referência: B-65322

O que esta Unidade Faz

Entre a linha de amplificadores servo FANUC Beta i, o A06B-6130-H004 ocupa um papel específico e bem definido: é o módulo monoeixo de 80A — a unidade de maior capacidade na série Beta i SVM1 de primeira geração. Enquanto as variantes menores H001 (20A) e H002 (40A) lidam com eixos de menor carga, o H004 é construído para eixos que exigem alta corrente sustentada e resposta rápida de aceleração: trocadores automáticos de ferramentas, mecanismos de indexação de torre e os eixos rotativos ou lineares de precisão comuns em máquinas EDM.

O que distingue toda a família de amplificadores Beta i da série Alpha iSV é a sua arquitetura. O A06B-6130-H004 não é um módulo no sentido tradicional — ele carrega sua própria seção de fonte de alimentação integrada, tornando-o eletricamente autônomo. Isso permite que ele seja montado em qualquer lugar na máquina-ferramenta, independentemente de uma unidade de fonte de alimentação PSM externa. Para fabricantes de máquinas que projetam gabinetes de controle compactos ou posicionam um drive perto do eixo que ele atende, essa independência é uma vantagem prática genuína.

A comunicação com o CNC FANUC ocorre via FSSB — o FANUC Servo Serial Bus — usando um cabo de fibra óptica. A conexão de fibra elimina a suscetibilidade a ruídos dos cabos de sinal elétrico em distâncias comuns em instalações de máquinas-ferramenta, e a comunicação síncrona de alta velocidade do protocolo FSSB é o que permite que as famílias de controle 0i-C e 0i-D alcancem sincronização de posição multieixo precisa em todos os drives conectados simultaneamente.

Especificações Técnicas

Fonte de Alimentação Embutida: Por que é Importante na Fábrica

A arquitetura padrão para drives servo FANUC Alpha i envolve um Módulo de Fonte de Alimentação (PSM) compartilhado que condiciona a energia do barramento DC para múltiplos módulos SVM em cascata em um barramento comum. A série Beta i SVM1, incluindo o A06B-6130-H004, adota uma abordagem completamente diferente. Cada unidade incorpora seu próprio retificador e estágio de barramento DC — não é necessário um PSM externo.

Do ponto de vista do projeto da máquina, essa arquitetura autônoma tem consequências reais. A instalação é mais simples: um conjunto de conexões de entrada trifásica, uma linha de alimentação de controle de 24V DC e um cabo de fibra FSSB. Não há sequenciamento de tensão do barramento, nenhum PSM compartilhado para dimensionar em relação a uma combinação de cargas de eixo e nenhum risco de uma falha do PSM derrubar múltiplos eixos simultaneamente. Se o A06B-6130-H004 desenvolver uma falha, a máquina perde um eixo — não todos os eixos que compartilham uma fonte de alimentação comum.

Para as equipes de manutenção, a mesma lógica se aplica. Substituir o A06B-6130-H004 é uma troca direta: desconecte a entrada trifásica, a saída de energia do motor, a fibra FSSB, a alimentação de controle de 24V e o cabo de freio, se instalado. A unidade de substituição vem com sua própria fonte de alimentação já integrada. Sem cálculos de dimensionamento de PSM, sem reconfiguração do barramento.

Comunicação FSSB: O Link CNC

FSSB — FANUC Servo Serial Bus — é o protocolo de comunicação serial de alta velocidade proprietário da FANUC para conectar o CNC aos amplificadores servo. O A06B-6130-H004 se conecta à porta FSSB do CNC via um cabo de fibra óptica, e o meio de fibra óptica não é um detalhe incidental. Ambientes de máquinas-ferramenta geram interferência eletromagnética significativa: drives de frequência variável, aquecimento por indução, bobinas de relé e fontes de alimentação chaveadas criam ruído que pode corromper cabos de cobre de nível de sinal em longas corridas de gabinete para eixo. A fibra não transporta potencial elétrico e é imune a tudo isso.

No lado da comunicação, o FSSB opera de forma síncrona com o ciclo de interpolação do CNC. Cada comando de posição, cada pacote de feedback do encoder e cada troca de parâmetro entre o CNC e o A06B-6130-H004 acontecem em sincronia com o ciclo de computação do CNC — tipicamente 1ms em sistemas 0i padrão, com opções de ciclo mais rápidas disponíveis nos controles da série 30i. Este link síncrono é o que torna possível o movimento coordenado suave e preciso dos eixos, pois o CNC sabe exatamente quando cada drive executará cada incremento de posição.

Aplicações Típicas em Máquinas-Ferramenta

Eixo do Trocador Automático de Ferramentas (ATC). O braço do ATC em um centro de usinagem vertical — o mecanismo que puxa fisicamente uma ferramenta do fuso, gira para o magazine de ferramentas e retorna uma ferramenta nova — deve completar seu ciclo rapidamente e repetidamente, durante todo o turno. Aceleração rápida para uma posição definida, desaceleração e parada nítidas, retenção positiva com freio enquanto a ferramenta é trocada. A capacidade de corrente de pico de 80A do A06B-6130-H004 fornece a margem de torque de aceleração que um eixo ATC precisa, e o link FSSB entrega a latência de confirmação de posição necessária para interligar o movimento do ATC com as sequências de orientação do fuso e de fixação/desfixação da ferramenta.

Eixo de indexação da torre de torno CNC. A indexação da torre de ferramentas em centros de torneamento é semelhante em caráter à operação do ATC: movimentos curtos, rápidos e precisos para posições indexadas, executados muitas vezes por hora. Alta corrente de pico para aceleração rápida, boa retenção de posição após a indexação e recuperação confiável das cargas da ponta da ferramenta durante o corte. Tornos FANUC série 0i com torres na faixa de tamanho de motor βiS estão bem dentro do envelope de aplicação do A06B-6130-H004.

Máquinas EDM de fio e eletroerosão. Máquinas EDM de fio e eletroerosão usam eixos servo para controlar a posição do eletrodo em resolução muito fina e com resposta bem amortecida. As cargas do eixo são frequentemente baixas, mas o requisito de largura de banda de posição é alto — o CNC precisa que o drive responda rapidamente a comandos finos de correção de posição. O link de comunicação FSSB e a cadeia de feedback do encoder βiS mantêm a latência de comando para resposta apertada.

Quarto e quinto eixos em centros de usinagem. Mesas rotativas e mesas inclináveis em centros de usinagem requerem um eixo servo compatível com o motor que aciona a mesa. Para mesas rotativas menores na faixa de motor βiS, o A06B-6130-H004 fornece a classificação de corrente correta combinada com a interface FSSB que se integra naturalmente a uma configuração de controle existente da série 0i ou 30i.

Hardware Interno: O que há dentro

O A06B-6130-H004 é construído em torno de três conjuntos funcionais. O estágio de potência contém um único módulo transistor de 50A (IGBT) que lida com a inversão PWM do barramento DC para a saída do motor trifásico. A placa de fiação — A16B-3200-051x — fornece a camada de interconexão entre o estágio de potência, os conectores e a placa de controle. O PCB de controle — A20B-2101-005x — lida com a comunicação FSSB, processamento do loop de corrente, decodificação do feedback do encoder e todo o monitoramento de proteção.

Destas três, o módulo transistor é o único componente de potência disponível separadamente para reparo em nível de placa. Os dois PCBs não estão disponíveis como peças de reposição autônomas através de canais padrão; se qualquer placa falhar, o caminho econômico é uma troca completa da unidade ou reparo especializado com equipamento de teste apropriado. Fusíveis e o ventilador de refrigeração interno também são reparáveis como componentes individuais, o que cobre os itens de manutenção mais comuns relacionados à idade.

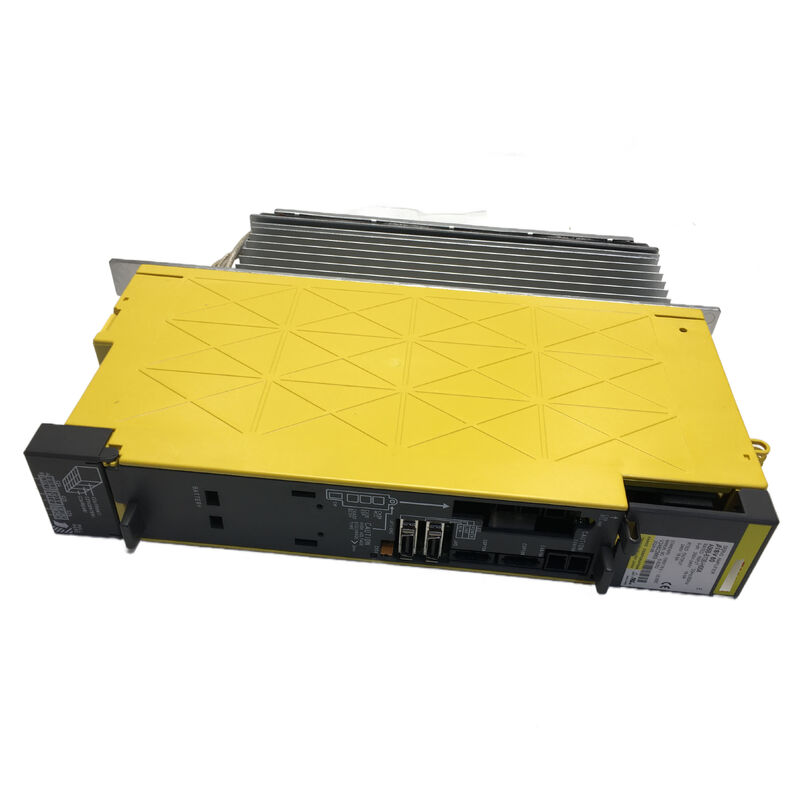

O formato de 263 × 335 × 59mm — estreito e alto — reflete a pegada padrão de montagem em trilho de gabinete FANUC Beta i. As unidades são montadas verticalmente com as aletas do dissipador de calor orientadas para convecção natural vertical, complementadas pelo ventilador interno de ar forçado. A profundidade de 59mm permite layouts de gabinete relativamente compactos, mesmo quando várias unidades são instaladas lado a lado.

Contexto da Série Beta i: Família A06B-6130

A série A06B-6130 abrange toda a linha de amplificadores SVM1 monoeixo Beta i de primeira geração. O H004 é a variante de maior corrente:

Todos os quatro compartilham a mesma interface de fibra FSSB, a mesma arquitetura de fonte de alimentação autônoma e a mesma faixa operacional de 0°C–55°C. A seleção entre eles é determinada pela corrente nominal e de pico do servo motor acionado. Combinar a classificação de corrente do amplificador com o motor é essencial: um amplificador subdimensionado atingirá seu limite de corrente de pico durante a aceleração e acionará um alarme de sobrecorrente, enquanto um amplificador superdimensionado não oferece benefício e desperdiça espaço no gabinete.

Destaques de Instalação e Manutenção

Folga de refrigeração. O ventilador interno puxa o ar através das aletas do dissipador de calor. As diretrizes de instalação da Mitsubishi e da FANUC para drives montados em rack deste tipo geralmente exigem folgas mínimas acima e abaixo da unidade para o fluxo de ar — folgas bloqueadas levam a temperaturas elevadas do dissipador de calor e degradação prematura do módulo transistor. Verifique se a posição instalada fornece ventilação adequada de acordo com o manual B-65322.

Alimentação de controle de 24V DC. A fonte de 24V DC para a placa de controle deve ser obtida da linha principal de 24V da máquina, mas com fusíveis individuais para cada amplificador para evitar que uma falha na placa de controle derrube toda a linha de 24V e colapse outros circuitos de controle simultaneamente.

Manuseio do cabo de fibra. Cabos de fibra FSSB têm uma especificação de raio mínimo de curvatura. Curvas acentuadas no conector ou ao longo do percurso do cabo criam perda de inserção que eventualmente causa erros de comunicação — alarmes de detecção de eixo ou erros de comunicação síncrona no display do CNC. Ao rotear a fibra, evite amarrá-la firmemente contra bordas metálicas ou através de cantos agudos.

Manutenção do ventilador. O ventilador de refrigeração interno tem uma vida útil finita, geralmente citada na documentação de manutenção da FANUC em cerca de 20.000–30.000 horas de operação. Em máquinas que operam em dois ou três turnos, isso se traduz em um intervalo recomendado de inspeção ou substituição do ventilador de vários anos. Falha do ventilador leva a desarmes térmicos em níveis de carga mais baixos do que o esperado e, eventualmente, danos ao módulo transistor por superaquecimento sustentado.

Verificação de parâmetros após substituição. Na primeira energização após uma troca do A06B-6130-H004, o CNC executará sua sequência de inicialização servo via FSSB. Verifique se o parâmetro do tipo de servo motor está corretamente definido para o motor do eixo, se o feedback do encoder está ativo e se a posição de referência do eixo é restabelecida se a máquina usar um sistema de encoder absoluto.

FAQ

Q1: Quais sistemas CNC são compatíveis com o A06B-6130-H004?

O A06B-6130-H004 se comunica via interface de fibra óptica FSSB (FANUC Servo Serial Bus) e é compatível com as famílias de CNC FANUC Série 0i-C, 0i-D, 30i, 31i e 32i. Não é compatível com controles FANUC mais antigos que precedem o FSSB, nem com amplificadores SVM da série Alpha i que compartilham um barramento DC com um módulo de fonte de alimentação PSM.

Q2: Quais servo motores o A06B-6130-H004 aciona?

Ele é projetado para servo motores da série FANUC βiS (Beta i S) na faixa de corrente apropriada — principalmente modelos como o βiS 12/3000 e βiS 22/3000. O motor deve ser compatível com a capacidade de corrente de pico de 80A / nominal de 18.5A do amplificador. Tentar acionar um motor maior que requer mais de 80A de pico causará falhas de proteção contra sobrecorrente.

Q3: O A06B-6130-H004 requer um módulo de fonte de alimentação FANUC PSM externo?

Não. Ao contrário dos amplificadores da série Alpha iSV, o A06B-6130-H004 possui sua própria fonte de alimentação integrada e se conecta diretamente a uma entrada de linha trifásica de 200–240VAC. Nenhum módulo PSM externo é necessário, o que simplifica tanto a instalação elétrica quanto o layout do gabinete.

Q4: Quais alarmes indicam uma falha no A06B-6130-H004, e quais são as primeiras coisas a verificar?

Os indicadores de falha mais comuns são alarmes de inversor (alarme SV 401/421 no FANUC 0i), alarmes de sobrecorrente e erros de detecção de eixo no display do CNC. Antes de assumir que o amplificador falhou, verifique o seguinte: verifique se o cabo de fibra FSSB está totalmente encaixado e sem danos; confirme se a alimentação de controle de 24V DC está presente e dentro da tolerância; verifique se o ventilador de refrigeração interno está funcionando; e inspecione os fusíveis de entrada. Se tudo isso estiver correto, a falha é mais provável que seja interna ao amplificador — módulo transistor, placa de controle ou placa de potência.

Q5: As placas internas (A20B-2101-005x, A16B-3200-051x) podem ser substituídas separadamente?

Esses PCBs não estão disponíveis como peças de reposição autônomas através de canais padrão. Para uma falha em nível de placa, as opções práticas são o reparo especializado da unidade completa por uma instalação de reparo com experiência em FANUC, ou a troca por um A06B-6130-H004 recondicionado. O módulo transistor interno, os fusíveis e o ventilador de refrigeração são reparáveis separadamente e cobrem as falhas mais comuns relacionadas ao desgaste.
