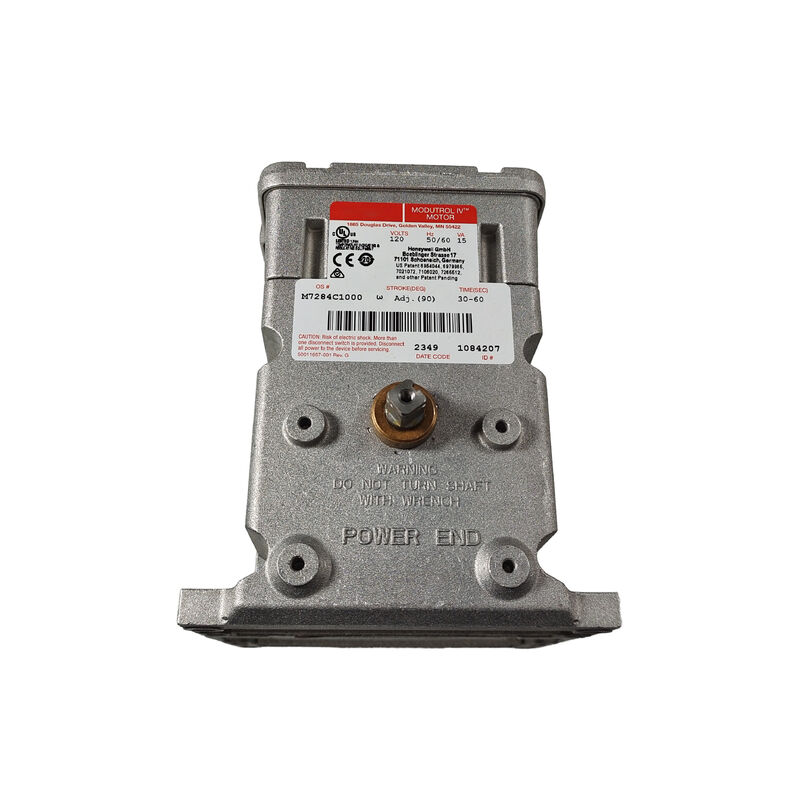

Motor Honeywell Modutrol IV M7284C1000 M7284C1OOO

Motor Honeywell M7284C1000 Modutrol IV

Visão geral do produto

OM7284C1000é umMotor Honeywell Modutrol IVutilizado para posicionarAmplificadores e válvulasA partir de umsinal de controlo de 4 ‰ 20 mA.

Os dados do produto para a família M7284 mostram- o como um120 VAC, 50/60 Hzmotor de accionamento noTorque de 150 lbclasse, enquanto as páginas de vendas publicadas para este modelo exato também descrevemcom travagem regulada de 90° a 160°eTempo nominal de 30 a 60 segundos.

O que torna este modelo valioso é a forma como ele liga os sinais de controle eletrônico e o movimento mecânico real no HVAC e no hardware de controle de processos.Um motor desta classe não é escolhido simplesmente porque gira um eixo.

Ele é escolhido porque pode posicionar um amortecedor ou válvula suavemente, repetidamente e de forma previsível através de um curso de trabalho útil.Esse tipo de posicionamento repetível é mais importante do que a velocidade bruta..

Esta perspectiva de utilização decorre directamente do papel declarado da família Modutrol IV no posicionamento das válvulas e dos amortecedores.

Valor de aplicação

O M7284C1000 é bem adaptado paraA utilização de equipamentos de ventilação e ventilação para a produção de aronde a4 ̊20 mAO sinal de comando já faz parte da estratégia de controlo.

A literatura Modutrol IV da Honeywell enquadra a família em torno do posicionamento proporcional dos amortecedores e válvulas, o que torna naturalmente este modelo relevante para salas de caldeiras, sistemas de manipulação de ar,Compatíveis com sistemas de controlo de queimadores, e ambientes de automação semelhantes em que seja necessária uma movimentação angular controlada.

Vários detalhes da instalação também acrescentam valor prático no terreno.

Os dados publicados para a família e este modelo incluem:Instalação do pé,terminais de ligação rápida,Proteção contra intempéries NEMA 3, e umpara a fabricação de tubos de açoNão são pequenos detalhes no trabalho de serviço real.

Eles afetam a facilidade com que o motor pode ser montado, ligado ao mecanismo acionado e protegido em salas mecânicas ou espaços de equipamento adjacentes ao exterior.

Perspectiva de substituição e selecção

Para manutenção e obras de modernização, o M7284C1000 é melhor tratado como ummotor do atuador de comando, não apenas como um motor com tensão correspondente.

O tipo de sinal, classe de binário, faixa de curso, comportamento de rotação, formato de montagem e estilo do eixo são todos importantes.

Em termos práticos, uma substituição correta mantém o comportamento de ligação do amortecedor ou da válvula consistente e reduz a chance de instabilidade do controle após a inicialização.

Essa recomendação baseia-se nos dados publicados sobre o produto Modutrol IV da família M7284.

Dados técnicos

Perguntas frequentes

P1: Que tipo de produto é o M7284C1000?
É umMotor do atuador Modutrol IVutilizado para posicionarAmplificadores e válvulasA partir de um4 ̊20 mAsinal de controlo.

P2: O que confere a este modelo o seu valor prático nos sistemas de controlo?
O seu valor provém da combinaçãoentrada electrónica proporcionalcom uma classe de curso mecânico e de binário bem definidos.

Isso torna-o útil quando um controlador precisa de um amolecedor repetível ou posicionamento da válvula em vez de simples ativação de ligação/desligação.

Q3: Que tipos de aplicações se adequam melhor a este motor?
Está bem.Aparelhos de ventilação e ventilação, sistemas de controlo de caldeiras, equipamento de manipulação de ar e posicionamento das válvulas de processoonde é utilizado um comando de 4 ∼ 20 mA.

Estes exemplos de aplicação seguem directamente do papel de amortecimento e válvula da família Modutrol IV.

P4: Porque é que o binário e o curso têm tanta importância aqui?
Porque os motores do atuador são selecionados pelo trabalho mecânico que devem realizar, não apenas pela tensão de alimentação.

A carga de ligação, o ângulo de viagem necessário e o tempo de resposta influenciam se o atuador controlará o dispositivo corretamente.

Esta é uma interpretação de engenharia apoiada pelos dados da família M7284 publicados.

P5: O que deve ser verificado antes de encomendar o M7284C1000?
Verifique o número da peça instalada, o tipo de sinal, o requisito de binário, a extensão do curso, o estilo do eixo e a disposição de montagem.

Nas substituições de atuadores, esses pontos geralmente importam mais do que apenas a aparência.
