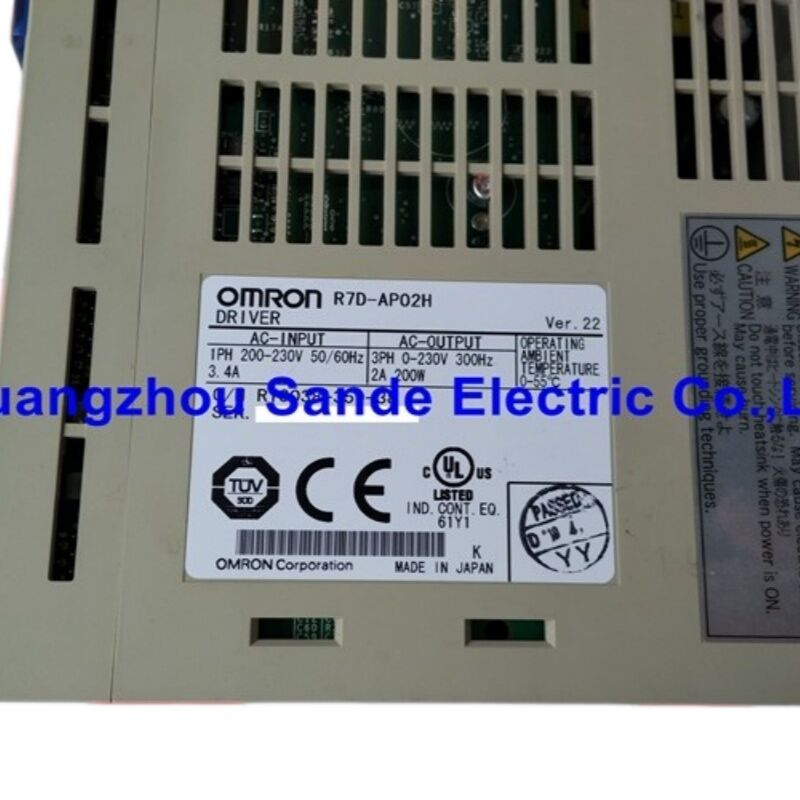

OMRON R7D-AP02H SmartStep A Series Servo Drive — Driver Servo AC Monofásico 200V 200W

Quando um Motor de Passo Não é Mais Suficiente

Existe um momento particular no projeto de máquinas em que o motor de passo, que parecia a escolha certa, começa a revelar seus limites — passos perdidos sob carga, superaquecimento em velocidades sustentadas ou vibração que aparece nas peças acabadas. O OMRON R7D-AP02H foi construído especificamente para esse momento.

Parte da Série SmartStep A da OMRON, o R7D-AP02H é um driver servo AC de 200W projetado para ocupar a mesma faixa de custo e simplicidade de fiação de um sistema de passo, ao mesmo tempo em que oferece o desempenho de loop fechado de um servo verdadeiro. O conceito é direto: aceitar um comando de sequência de pulsos de qualquer controlador de propósito geral com saída de pulso — o mesmo tipo de sinal que um driver de passo recebe — e acionar um motor servo AC sem escovas com feedback de posição em tempo real, ajuste automático de ganho e proteção contra stall e sobrecarga que um passo simplesmente não pode oferecer.

O resultado é um driver que se encaixa em arquiteturas de movimento existentes sem reescrever o código PLC, ao mesmo tempo em que resolve os problemas de precisão de posicionamento e confiabilidade que os sistemas baseados em passo desenvolvem sob carga real.

SmartStep A — O Que a Plataforma Foi Projetada Para Resolver

A OMRON posicionou a série SmartStep A em uma lacuna específica no mercado de automação: aplicações complexas o suficiente para precisar de desempenho de servo, mas simples o suficiente para que o custo e a profundidade de programação de um driver completo da classe SGDH não fossem justificados. Máquinas de embalagem, estações de rotulagem, pequenos transportadores, mesas de indexação e sistemas simples de pick-and-place — equipamentos onde o controlador é um PLC básico ou uma placa de movimento dedicada, e o perfil de movimento é fundamentalmente apenas ir para a posição.

Os drivers SmartStep A operam com entrada de sequência de pulsos — o controlador emite pulsos de direção e passo, o driver executa o movimento e verifica a conclusão através do loop de feedback do encoder. O driver servo lida com toda a matemática de servo de loop fechado internamente. Do ponto de vista do PLC, a interface não é mais complexa do que a fiação de um driver de passo; a diferença de desempenho está inteiramente dentro do driver.

Chaves DIP no painel frontal lidam com a configuração básica — tipo de entrada de pulso, direção do motor, comportamento de frenagem dinâmica — sem exigir software ou uma unidade de parâmetro para configurações padrão. Esta foi uma decisão de design deliberada: os drivers SmartStep A foram feitos para serem configurados por engenheiros de manutenção na fábrica, não por especialistas em servo.

Especificações Técnicas

Entendendo o Número do Modelo: R7D-AP02H

Os números de peça SmartStep A da OMRON seguem uma lógica consistente que vale a pena conhecer ao fazer referências cruzadas ou procurar alternativas:

R7D — Driver Servo SmartStep A
AP — Modelo padrão (tipo de entrada de sequência de pulsos)
02 — Classe de potência de 200W (01 = 100W, 04 = 400W, 08 = 750W)
H — Classe de tensão de 200V AC (o sufixo L indicaria 100V AC)

O sufixo H/L não é intercambiável. Um R7D-AP02L é eletricamente incompatível com fiação de alimentação de 200V e projetado para um ambiente de distribuição de 100V AC separado. Ao procurar um substituto, o sufixo de tensão deve corresponder à instalação.

Motores Servo Compatíveis

O R7D-AP02H é compatível com os servomotores SmartStep A de 200W da OMRON. Dois estilos de corpo estão disponíveis para diferentes necessidades de instalação mecânica:

Corpo cilíndrico (padrão):

• R7M-A20030-S1 — com chaveta, sem freio
• R7M-A20030-BS1 — com chaveta, com freio de desligamento de 24V DC

Estilo plano (corpo curto):

• R7M-AP20030-S1 — versão de pegada compacta
• R7M-AP20030-BS1 — corpo plano com opção de freio

Ambas as famílias de motores compartilham as mesmas classificações elétricas de 200W: torque nominal de 0,637 N·m, velocidade nominal de 3.000 r/min e velocidade máxima momentânea de 4.500 r/min. O torque de pico atinge 1,91 N·m — aproximadamente três vezes o torque nominal — para demandas de aceleração breves. O encoder do motor emite 2.000 pulsos por revolução nas fases A e B, com um pulso Z por revolução para referência de homing.

O comprimento do cabo do encoder entre o motor e o driver afeta a imunidade a ruído do sistema. A OMRON recomenda cabo padrão para roteamento fixo e cabo de robô (construção flexível) para instalações onde o cabo deve se mover com o motor.

Ajuste Automático em Tempo Real — Comissionamento Sem Osciloscópio

O comissionamento servo tradicional envolvia ajuste iterativo do ganho do loop: execute o motor, observe a resposta em um osciloscópio ou analisador de movimento, ajuste os ganhos proporcional e integral, repita. Os drivers SmartStep A automatizam esse processo.

A função de ajuste automático em tempo real monitora continuamente a inércia do motor e as características de carga durante a operação real. O driver ajusta seus ganhos de controle internos em tempo real para manter uma resposta servo ideal à medida que as condições de carga mudam — um recurso que importa em máquinas onde a carga varia por ciclo, como equipamentos de embalagem que lidam com produtos de peso variável ou transportadores com carga intermitente.

Para máquinas com cargas consistentes e repetíveis, o driver também pode operar em modo de ganho fixo após os ganhos serem estabelecidos, o que proporciona um comportamento previsível e repetível em ciclos de energia.

Flexibilidade de Comando de Entrada e E/S de Controle

O R7D-AP02H aceita comandos de sequência de pulsos de posição em três formatos, selecionáveis por chave DIP no painel frontal:

• Pulso + Direção — contagem de pulsos separada e sinal de direção (formato de saída PLC mais comum)
• Pulsos CW / CCW — trens de pulsos separados para frente e para trás
• Diferença de Fase de 90° — entrada estilo encoder qudrático A/B

A frequência máxima de entrada de pulso é 500 kpps (quilo-pulsos por segundo), que define o limite superior de quão rapidamente os comandos de posição podem ser entregues ao driver. Com 2.000 pulsos de encoder por revolução do motor, uma taxa de comando de 500 kpps corresponde a uma velocidade comandada máxima de 15.000 r/min — bem acima dos limites físicos do motor, portanto, a taxa de entrada de pulso nunca é o gargalo de desempenho em aplicações típicas do SmartStep A.

A E/S de controle inclui os sinais de intertravamento servo padrão: Servo LIGADO, reset de alarme, limites de inibição de acionamento para frente/trás e entradas e saídas de propósito geral para confirmação de posição e status de alarme. Uma saída de monitor analógico (CN4) fornece sinais de tensão em tempo real proporcionais à velocidade do motor e à corrente de torque — útil para diagnósticos com osciloscópio sem conectar software de PC.

Comunicação Serial: RS-232C e RS-422A

Ambas as portas seriais estão presentes e funcionais no R7D-AP02H. A porta RS-232C (CN3) conecta-se a um PC executando o software Parameter Unit da OMRON para acesso completo a parâmetros, monitoramento e configuração do driver. A interface RS-422A suporta fiação multi-drop, permitindo que um único PC ou HMI se comunique com vários drivers em um barramento compartilhado — prático para máquinas com vários eixos de servo.

Para comissionamento básico e ajuste de parâmetros em campo, a Unidade de Parâmetro portátil R7A-PR02A da OMRON se conecta diretamente à CN3 sem um laptop. Esta é a ferramenta que torna o SmartStep A genuinamente mantenível em ambientes industriais onde um PC nem sempre está no chão quando uma falha precisa ser resolvida.

Frenagem Dinâmica e Regeneração

Quando um motor servo desacelera, ele atua como um gerador, retornando energia ao barramento DC do driver. O R7D-AP02H gerencia essa energia regenerativa através de uma capacidade interna de absorção de energia regenerativa classificada em 37,1 J. Para a maioria das aplicações de 200W com cargas de inércia moderada e rampas de desaceleração normais, a absorção interna é suficiente.

Para aplicações com cargas de inércia mais alta ou ciclos de desaceleração frequentes e rápidos, um resistor de regeneração externo pode ser conectado entre os terminais B1 e B2 para fornecer capacidade de dissipação adicional. O driver monitora o ciclo de regeneração e aciona um alarme se os limites térmicos forem aproximados.

A frenagem dinâmica

— a frenagem resistiva que engata quando o driver falha ou perde energia — é configurável via chave DIP. Isso determina quão agressivamente o motor desacelera até parar em caso de perda de energia, o que tem implicações diretas para a segurança da máquina e o estresse mecânico na transmissão.

Status do Fabricante e Notas de AquisiçãoO R7D-AP02H é descontinuado pela OMRON

como item de produção atual. A série SmartStep A foi substituída por plataformas servo OMRON posteriores com conjuntos de recursos expandidos e capacidade de rede. No entanto, a base instalada de sistemas SmartStep A em campo permanece grande — os drivers foram vendidos globalmente durante os anos 2000 até os 2010, e muitas máquinas construídas em torno deles continuam operando.Unidades de substituição são obtidas através de canais de excedentes industriais e equipamentos recondicionados

. Ao comprar, confirme que a unidade foi testada funcionalmente sob carga em vez de apenas inspecionada visualmente, e verifique se a versão do firmware é compatível com sua aplicação se a migração de parâmetros de um driver existente for planejada. A funcionalidade principal do R7D-AP02H é bem documentada no Manual do Usuário da OMRON (Cat. No. I533-E1-04) e no Manual de Configuração do Sistema, ambos permanecendo publicamente disponíveis nos arquivos de documentação da OMRON.

Perguntas Frequentes

P1: Que tipos de controladores podem comandar o R7D-AP02H, e ele requer o próprio PLC da OMRON?Nenhum controlador específico da OMRON é necessário. O R7D-AP02H aceita uma entrada de comando de sequência de pulsos padrão

— o mesmo tipo de sinal emitido por praticamente todos os PLCs com função de saída de pulso integrada, controladores de movimento dedicados, sistemas CNC e indexadores de passo. O formato do pulso (Pulso+Direção, CW/CCW ou diferença de fase de 90°) é selecionado por chave DIP no painel frontal do driver. A interface de comando do driver é independente do controlador: se o seu controlador puder emitir pulsos digitais e sinais de direção a até 500 kpps, ele poderá comandar este driver. Os próprios PLCs e controladores de movimento da OMRON funcionam naturalmente com este driver, mas controladores de terceiros da Mitsubishi, Keyence, Panasonic ou outros fabricantes são igualmente compatíveis, desde que os níveis de sinal de saída de pulso estejam dentro das especificações de entrada do driver.

P2: Qual é a diferença entre R7D-AP02H e R7D-AP02L, e eles podem ser substituídos?A única diferença entre esses dois modelos é a classe de tensão de entrada

• :R7D-AP02L — Monofásico 200/230V AC
• (170–253V), 50/60 HzR7D-AP02L — Monofásico 100/115V AC

, 50/60 HzEles são eletricamente incompatíveis

e não podem ser substituídos um pelo outro sem também alterar a fiação da fonte de alimentação. As variantes H e L também se combinam com conjuntos diferentes de servomotores — o enrolamento do motor R7M-A20030-□ é o mesmo, mas os parâmetros sensíveis à tensão do motor diferem entre as classes de tensão. Os cabos servo são compatíveis em ambas as variantes. Ao procurar um substituto, sempre combine a letra do sufixo com a classe de tensão da instalação original.

P3: O driver está exibindo um código de alarme. Como diagnosticá-lo e redefini-lo sem software de PC?O R7D-AP02H possui um display LED de 7 segmentos no painel frontal que exibe códigos de alarme diretamente. Quando ocorre um alarme, o display mostra um código de dois caracteres (por exemplo, AL.14, AL.21, AL.40) que identifica a categoria específica da falha: falha do encoder, sobretensão, subtensão, sobrecorrente, sobrecarga, erro de regeneração, excesso de velocidade ou excesso de desvio de posição, entre outros. O Manual do Usuário SmartStep A da OMRON (I533-E1-04) contém uma tabela completa de códigos de alarme com causa e ação corretiva para cada código. Após resolver a causa raiz, o alarme pode ser redefinido ativando momentaneamente a entrada de reset de alarme

na faixa de terminais de controle do driver — nenhum PC é necessário para isso. Não redefina e reinicie repetidamente sem resolver a causa subjacente; alarmes persistentes geralmente indicam uma falha de fiação, obstrução mecânica, configuração de ganho incorreta ou um componente de hardware defeituoso que não será resolvido por conta própria.

P4: Posso usar um R7D-AP02H com um servomotor de outro fabricante, ou ele requer o motor R7M da OMRON?O R7D-AP02H é projetado e calibrado para os servomotores R7M-A20030 e R7M-AP20030

de 200W da OMRON, que usam um encoder incremental específico de 2.000 pulsos/revolução com um conector e esquema de fiação compatíveis com a entrada de encoder CN2 do driver. Usar um servomotor de terceiros com um tipo de encoder diferente, indutância de enrolamento diferente ou fiação de conector diferente exigiria uma verificação cuidadosa de compatibilidade elétrica e não é suportado pela OMRON. Na prática, a substituição de um motor não OMRON neste driver em um ambiente de produção não é recomendada — o algoritmo de ajuste automático do driver e os limites de proteção são calibrados para os parâmetros do motor da série R7M, e incompatibilidades podem causar comportamento servo instável ou falhas no driver. Se o modelo de motor original não estiver mais disponível, um substituto exato da OMRON ou um motor compatível testado especificado pela OMRON para esta família de drivers é o caminho correto.

P5: A máquina possui vários drivers R7D-AP02H. Preciso de conexões de PC separadas para cada driver para monitoramento, ou eles podem ser em rede?Vários drivers podem compartilhar uma única conexão de monitoramento usando a configuração multi-drop RS-422A

. A porta RS-422A em cada driver (CN3) suporta fiação de barramento onde vários drivers se conectam em uma topologia daisy-chain ou estrela a uma única interface host RS-422A. Cada driver é atribuído um endereço de unidade exclusivo através de seu seletor rotativo no painel frontal, permitindo que o software de monitoramento de PC da OMRON enderece e se comunique com drivers individuais no barramento compartilhado. Para uma máquina pequena com dois ou três eixos servo, isso significa que um único conversor RS-232 para RS-422 no PC de monitoramento pode alcançar todos os drivers simultaneamente — prático para diagnósticos multi-eixo, comparação de parâmetros entre eixos ou upload de um conjunto de parâmetros para todos os drivers de um único arquivo. A porta RS-232C é uma conexão ponto a ponto apenas para acesso a um único driver e não suporta operação multi-drop.
