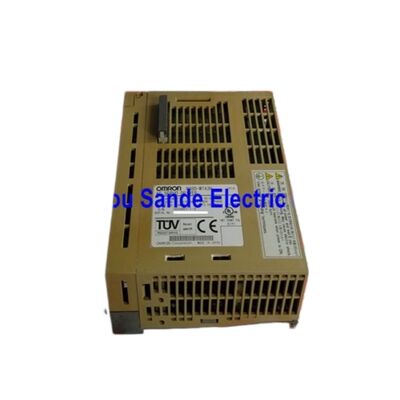

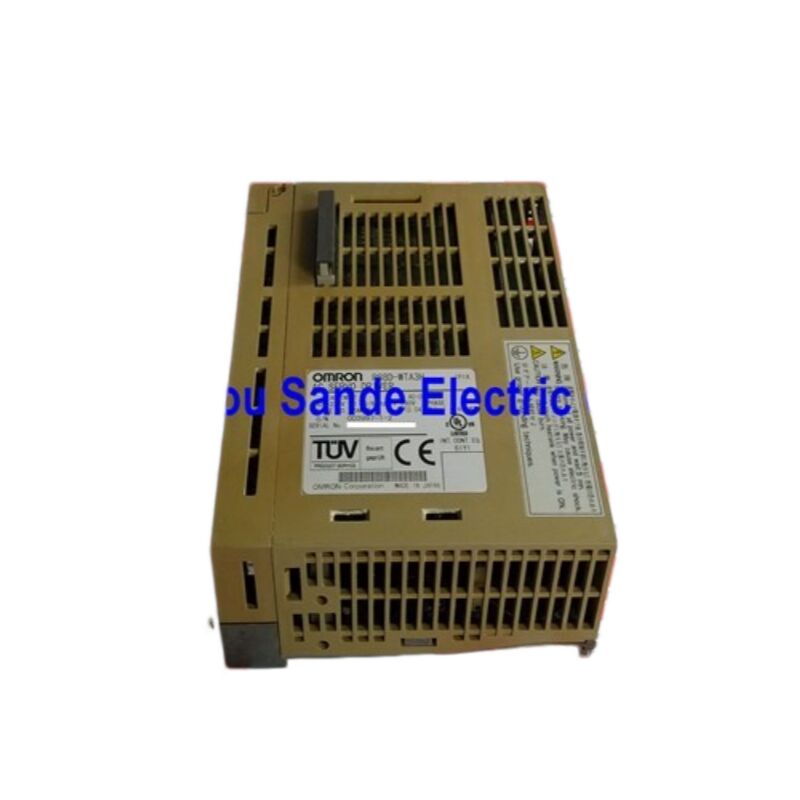

OMRON R88D-WTA3H — OMNUC W-Series 30W AC Servo Driver, Monofásico 200V

O Menor Drive em uma Família de Servos Séria

Trinta watts não parece muito até você considerar o que o R88D-WTA3H realmente oferece. Este é o ponto de entrada de potência mínima da OMNUC W-Series da OMRON — uma plataforma de servo que abrange desde esta unidade compacta de 30W até 15 kW, compartilhando a mesma arquitetura de controle de três modos, a mesma interface de encoder serial e o mesmo ambiente de programação em toda a gama. Comprar o menor drive desta família não significa aceitar um produto simplificado. Você obtém controle de posição, controle de velocidade e controle de torque no mesmo hardware, compatibilidade com encoder serial com motores incrementais e absolutos, e uma porta de comunicação RS-232C / RS-422A — o conjunto completo de recursos da W-Series, apenas dimensionado para uma carga de 30W.

Para fabricantes de máquinas que trabalham com eixos de precisão pequenos — carrinhos aplicadores de rótulos, cabeças dispensadoras compactas, estágios de alinhamento óptico ou mecanismos de indexação em miniatura — o R88D-WTA3H atinge o alvo com precisão. Superdimensionar um servo drive desperdiça espaço no painel e adiciona custo desnecessário; o WTA3H existe porque algumas aplicações realmente precisam de 30W de desempenho de servo e nada mais.

Especificações Técnicas

Motor Compatível: R88M-W03030H

O R88D-WTA3H é especificamente compatível com a série R88M-W03030H de motores servo cilíndricos de 30W, 3.000 rpm — os menores membros da família de motores W-Series.

Em condições nominais, o R88M-W03030H fornece 0,0955 N·m de torque contínuo, girando a 3.000 rpm. A velocidade de pico momentânea atinge 4.500 rpm, e o torque de pico disponível durante rajadas de aceleração é aproximadamente três vezes o valor nominal — consistente com o design do motor W-Series em todas as classes de potência. O eixo do motor é selado para IP67, o que significa que ele pode suportar exposição direta a lavagem em ambientes de fabricação adjacentes a alimentos e de lavagem, mesmo enquanto este drive menor permanece seguro dentro de um painel selado.

Duas configurações de motor estão disponíveis para este drive:

• R88M-W03030H-□ — encoder incremental, resolução de 13 bits
• R88M-W03030T-□ — encoder absoluto multivoltas, resolução de 16 bits

O motor com sufixo T retém sua posição absoluta em ciclos de energia usando a bateria de backup no conector CN8 do drive. Escolha o motor incremental com sufixo H quando a referência inicial em cada inicialização for aceitável e a redução de custo for uma prioridade. Escolha o motor absoluto com sufixo T quando a máquina não puder arcar com um ciclo de referência inicial — ou quando o caminho de referência inicial for mecanicamente restrito pela aplicação.

Para instalações onde o comprimento axial é limitado, os motores OMRON de corpo plano (perfil fino) de 30W oferecem o mesmo desempenho elétrico em uma estrutura de motor mais curta e são totalmente compatíveis com este driver.

Três Modos de Controle, Sem Mudanças de Hardware

O que distingue a OMNUC W-Series de plataformas servo mais básicas é a arquitetura de três modos tipo T embutida em cada drive da família — incluindo esta unidade de 30W. Controle de posição, velocidade e torque não são variantes de produto separadas; são modos de operação selecionados por parâmetro. Um único R88D-WTA3H pode servir a qualquer uma dessas três funções de controle em uma máquina.

Controle de posição processa comandos de sequência de pulsos do controlador host e fecha o loop de posição internamente usando feedback do encoder. A função de engrenagem eletrônica dimensiona a entrada de pulso de comando, para que o controlador não precise emitir trens de pulsos de alta frequência para obter uma resolução de posicionamento fina. Três formatos de entrada de pulso são suportados: Pulso + Direção, CW/CCW e diferença de fase de 90°. Essa flexibilidade significa que o drive aceita comandos diretamente das unidades de posicionamento da OMRON, bem como de controladores de terceiros com convenções de saída diferentes.

Controle de velocidade regula a velocidade do eixo do motor proporcional a uma referência de tensão analógica, tipicamente ±10V DC. A faixa de controle de velocidade de 1:5.000 é a mesma especificação carregada por drives W-Series maiores — o modelo de 30W não aceita desempenho reduzido apenas por causa de sua classificação de potência mais baixa. Na extremidade lenta dessa faixa, o motor gira suave e controlavelmente sem oscilação, que é o que importa em aplicações de controle de tensão e alimentação onde a estabilidade em baixa velocidade determina a qualidade da saída.

Controle de torque regula o torque de saída do motor proporcional a um sinal de entrada analógico, com um limite de velocidade configurável para evitar descontrole em eixos descarregados. Este modo é usado sempre que a máquina precisa controlar força em vez de movimento — tensão de enrolamento, força de fixação ou operações de inserção com força controlada.

A troca de modos é uma alteração de parâmetro, documentada no manual do usuário padrão da W-Series. Um projetista de máquina pode configurar o drive para testes de desenvolvimento em modo de velocidade, e depois mudar para modo de posição para comissionamento final, usando o mesmo hardware durante todo o processo.

Encoder Serial: Maior Resolução que a Geração Anterior

A combinação motor-drive W-Series usa uma interface de encoder serial em vez de sinais de quadratura A/B/Z incrementais tradicionais. Esta é uma distinção importante de plataformas servo mais antigas.

Motores com encoder incremental na W-Series (motores com sufixo H) usam um encoder serial de 13 bits, fornecendo 8.192 contagens por revolução de feedback de posição dentro do loop servo do drive. Motores com encoder absoluto (sufixo T) usam um encoder serial absoluto de 16 bits, fornecendo 65.536 contagens por revolução em uma única volta, mais rastreamento multivoltas para posição absoluta em qualquer número de revoluções.

O link do encoder serial entre o motor e o drive também é mais imune a ruído do que a fiação de quadratura paralela. Um único cabo transporta dados de posição, dados de velocidade, status do encoder e leituras de termistor do motor como um fluxo de dados serial. Isso reduz a contagem de pinos do conector, simplifica o roteamento do cabo e elimina a degradação do sinal diferencial que longas corridas de cabo podem causar em encoders incrementais de alta resolução. Para uma aplicação compacta de 30W onde o motor pode estar próximo a equipamentos geradores de sinal, essa imunidade a ruído é um benefício prático em vez de teórico.

Layout do Conector e Função de Cada Porta

Entender o layout físico do drive compensa durante a instalação e a solução de problemas.

O compartimento da bateria CN8 fica sob a tampa superior. Se um motor com encoder absoluto (sufixo T) for usado, a bateria de backup é instalada aqui. Sem uma bateria carregada, o encoder absoluto não pode manter sua contagem de posição multivoltas durante o desligamento. O drive exibirá um alarme de bateria na inicialização e solicitará um retorno ao ponto de referência se esta bateria descarregar completamente.

CN5 fornece saídas de monitoramento analógico — sinais de tensão em tempo real proporcionais à velocidade e corrente do motor que podem ser observados em um osciloscópio padrão. Esta é a conexão de diagnóstico mais rápida durante o comissionamento: sem conectar nenhum PC, um osciloscópio em CN5 mostra imediatamente a resposta de velocidade real e a corrente de torque à medida que o eixo se move. Overshoots, oscilações e comportamento de assentamento são todos diretamente visíveis.

CN3 é a porta de comunicação serial. A unidade de parâmetros portátil R88A-PR02W se conecta aqui para programação em campo e diagnóstico de falhas sem a necessidade de um laptop. O monitoramento baseado em PC usa o software WmonWin da OMRON na mesma conexão RS-232C, fornecendo acesso completo a parâmetros, monitoramento em tempo real e capacidade de registro de dados.

CN1 é o terminal de E/S de controle — entrada de comando de pulso, referência de velocidade/torque analógica, servo LIGADO/DESLIGADO, reset de alarme, entradas de limite para frente e para trás, e sinais de saída incluindo em posição, velocidade zero e status de alarme.

CN2 é a entrada de feedback do encoder. O cabo do encoder vai diretamente do encoder serial do motor para CN2; o comprimento do cabo afeta a imunidade a ruído do sistema e os cabos padrão e robóticos especificados pela OMRON devem ser usados para esta conexão.

Instalação em Painel: Pegada Compartilhada, Fiação Limpa

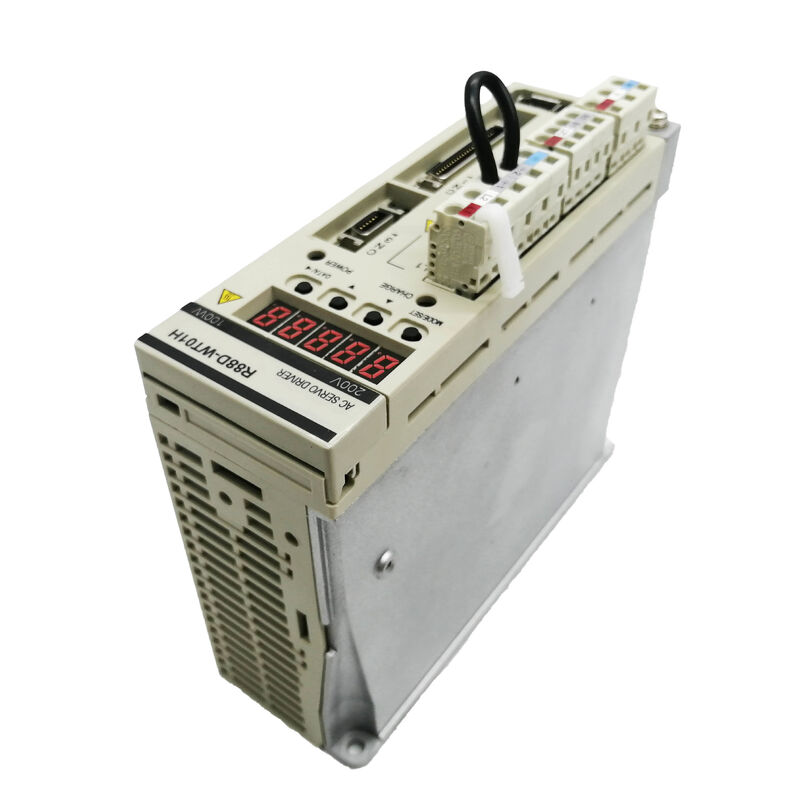

O R88D-WTA3H compartilha sua pegada de painel de 55 × 160 × 130 mm com os modelos WTA5H, WT01H e WT02H — todos os drives monofásicos W-Series de 200V de 30W a 200W ocupam as mesmas dimensões de montagem. Isso é importante para o design do painel: uma máquina que pode precisar escalar de um eixo de 30W para um eixo de 100W em uma revisão posterior não requer um novo recorte de painel ou conjunto de cabos quando o drive é atualizado.

A montagem na parede usa dois parafusos M4. A montagem no painel frontal (recuando o drive através de uma abertura do painel com suportes) também é suportada para instalações onde o display e o teclado do drive precisam ser acessíveis pela face do painel sem abrir a porta do gabinete.

Conformidade EMC e Filtragem de Linha

O filtro de linha R88A-FIW104-E com pegada é o filtro EMC recomendado para o R88D-WTA3H. Filtros do tipo pegada montam no trilho DIN do painel diretamente atrás do drive, com o drive montado rente aos terminais de saída do filtro — isso minimiza o comprimento do cabo não filtrado entre o filtro e o drive, que é o principal fator em quão bem a interferência EMC conduzida é realmente suprimida.

O manual de instalação da W-Series especifica condições de fiação para conformidade com as diretivas EMC. Seguir essas condições — especificamente os requisitos de aterramento, roteamento de cabos e instalação do filtro — permite que o sistema atenda aos limites de emissão industrial EN 55011 Classe A Grupo 1. Sem o filtro de linha, as emissões conduzidas e irradiadas da comutação do IGBT do drive excederão esses limites.

Busca de Peças de Reposição: O Que Procurar

O R88D-WTA3H foi descontinuado da linha de produção ativa da OMRON pois a W-Series foi substituída pelas plataformas G-Series e 1S-Series. Unidades de substituição estão disponíveis através do mercado de excedentes de automação industrial. Ao adquirir uma unidade usada ou recondicionada, várias verificações práticas se aplicam.

Confirme se a unidade foi testada sob carga com um motor real sob movimento comandado — não apenas ligada e verificada quanto a falhas. Um drive pode parecer saudável em uma inicialização de bancada, mas ter degradação de IGBT ou envelhecimento de capacitor que só se manifesta sob carga do motor. Verifique se o compartimento da bateria CN8 está intacto e recebeu uma bateria de substituição se o drive esteve armazenado por um período prolongado. Verifique a versão do firmware se o drive for importado para um sistema multieixo onde a compatibilidade de parâmetros entre drives é importante.

O manual do usuário da W-Series (OMRON Cat. No. I531) permanece publicamente disponível nos arquivos de documentação da OMRON e cobre todos os códigos de alarme, tabelas de parâmetros e diagramas de fiação para o R88D-WTA3H.

Perguntas Frequentes

P1: Com qual motor servo o R88D-WTA3H se emparelha e posso usar outro motor de 30W de outro fabricante?

O R88D-WTA3H foi projetado para funcionar com os motores servo OMRON R88M-W03030H (encoder incremental) e R88M-W03030T (encoder absoluto) de 30W, 3.000 rpm da família W-Series. Esses motores usam uma interface de encoder serial proprietária da OMRON — o sinal transmitido pelo cabo CN2 não é um sinal de quadratura A/B/Z diferencial padrão, mas um protocolo de dados serial específico para o encoder W-Series. Motores de terceiros com encoders de quadratura padrão não são compatíveis com a entrada CN2 deste drive. A substituição por um motor não OMRON exigiria a verificação da compatibilidade da indutância do enrolamento, a reescrita dos parâmetros do motor do drive e a aceitação de que os algoritmos de proteção da OMRON — que são calibrados para as características térmicas e elétricas dos motores da série R88M-W — podem não funcionar corretamente. Na prática, emparelhar este drive com qualquer coisa que não seja o motor R88M-W03030 compatível não é recomendado para equipamentos de produção.

P2: O R88D-WTA3H requer um PLC ou unidade de posicionamento da OMRON, ou funcionará com controladores de terceiros?

Nenhum controlador OMRON é necessário. No modo de controle de posição, o drive aceita entradas de sequência de pulsos — qualquer controlador, PLC ou placa de movimento capaz de emitir pulsos no formato Pulso+Direção, CW/CCW ou quadratura pode comandar este drive. Controladores da Mitsubishi, Keyence, Panasonic, Delta e outros são rotineiramente usados com drives W-Series neste modo. Nos modos de controle de velocidade e torque, o drive aceita uma referência analógica de ±10V DC, que é um padrão de sinal universal compatível com praticamente todos os módulos PLC de saída analógica. A única comunicação específica da OMRON é através da porta CN3 RS-232C / RS-422A para acesso a parâmetros — e mesmo assim, é acessível com software de terminal padrão se o protocolo de comunicação estiver configurado corretamente. Para configuração de parâmetros em campo, a unidade portátil R88A-PR02W é a ferramenta mais prática, independentemente da marca do PLC que controla o eixo.

P3: O R88D-WTA3H está exibindo um alarme. Como identifico a falha sem conectar um PC?

O painel frontal do drive possui um display LED de 7 segmentos que exibe códigos de alarme de dois caracteres diretamente. Quando ocorre uma falha, o display alterna entre o código de alarme e a palavra "AL" alternadamente para que o código seja legível sem ferramentas ou software. Códigos comuns para esta classe de drive incluem subtensão (AL.10), sobretensão (AL.40), sobrecorrente (AL.30), sobrecarga (AL.71), falha do encoder (AL.74) e estouro de desvio de posição (AL.26). O Manual do Usuário OMRON W-Series (Cat. No. I531) contém a tabela completa de alarmes com causas prováveis e ações corretivas para cada código. Após resolver a causa raiz, o alarme é limpo ativando a entrada de reset de alarme no bloco de terminais CN1 — um pulso do controlador ou um contato momentâneo de um botão. Limpar e reiniciar repetidamente sem resolver a causa não resolverá uma falha de hardware e pode causar mais danos.

P4: O R88D-WTA3H é compatível com motores com encoder absoluto e o que isso requer em termos de hardware?

Sim — o drive suporta totalmente motores W-Series incrementais (sufixo H) e absolutos (sufixo T). Para operação com encoder absoluto, a bateria de backup R88A-BAT01W deve ser instalada no compartimento da bateria CN8 do drive. Esta bateria mantém o contador de posição multivoltas e os dados de posição dentro da volta do encoder quando a energia da máquina está desligada. Na inicialização, o drive lê a posição armazenada do encoder imediatamente e relata a posição atual do eixo para o controlador sem nenhum ciclo de referência inicial. O único requisito de manutenção contínua é a substituição da bateria quando a tensão da bateria cair — o drive exibirá um alarme de aviso de bateria antes que a bateria atinja níveis críticos, fornecendo aviso prévio antes que os dados de posição estejam em risco. Se a bateria descarregar completamente e o encoder perder sua referência de posição, um procedimento único de retorno ao ponto de referência restabelece a posição absoluta e o sistema retoma a operação absoluta normal.

P5: O R88D-WTA3H foi descontinuado. Qual é a opção de substituição mais prática para uma máquina existente?

Para uma substituição pura de manutenção — restaurar um drive com falha em uma máquina existente sem redesenhar o eixo — a primeira escolha é adquirir um R88D-WTA3H testado do mercado de excedentes industriais e transferir o conjunto de parâmetros original da documentação da máquina. Isso mantém toda a fiação, cabos e programação do PLC inalterados. Se uma unidade W-Series for genuinamente indisponível, a plataforma sucessora mais próxima para migração é a OMRON G5-Series, especificamente a faixa R88D-KNA5H ou R88D-KN01H, dependendo da saída nominal. Os motores G5-Series são fisicamente semelhantes aos motores W-Series e a OMRON produziu motores G5-Series de 30W compatíveis. No entanto, os cabos do encoder, a fiação CN1 e a estrutura de parâmetros diferem entre as gerações, portanto, uma troca direta de cabos não é possível — são necessárias alterações na fiação e reinserção de parâmetros. A mais nova 1S-Series (baseada em EtherCAT) representa uma mudança maior na abordagem de comissionamento e na estrutura do programa do PLC e é mais adequada para novos projetos de máquinas do que para substituições de manutenção de drives individuais em instalações W-Series existentes.

O OMRON R88D-WTA3H faz parte do sistema servo AC OMNUC W-Series (Manual do Usuário Cat. No. I531). Este modelo foi descontinuado do catálogo de produção atual da OMRON. Sempre verifique a compatibilidade do modelo do motor e a classe de tensão antes de solicitar uma substituição. Aguarde no mínimo cinco minutos após desconectar a energia da rede antes de manusear fiação interna ou conectores.
