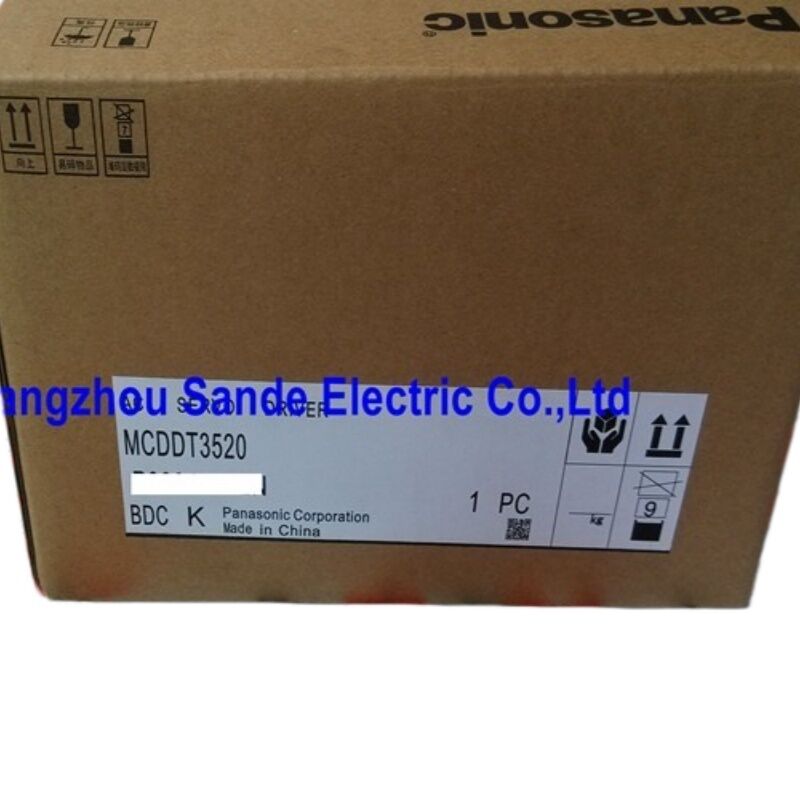

Panasonic MCDDT3520 — Driver Servo AC Série MINAS A4 750W, C-Frame, Monofásico/Trifásico 200–240V

Construído para Velocidade, Ajustado para Precisão

As máquinas que exigem o máximo de um servo driver são aquelas que operam mais rápido, param mais abruptamente e repetem esses ciclos milhares de vezes por dia. A Panasonic projetou a série MINAS A4 com exatamente esse ambiente em mente — e o MCDDT3520 ocupa a posição de 750W nessa linha, carregando toda a arquitetura A4 no corpo compacto C-frame.

O que diferenciava o A4 das gerações anteriores foi a adoção de um núcleo de processamento mais rápido. A plataforma atingiu uma frequência de resposta de velocidade de 1 kHz, um valor que reflete a rapidez com que o loop de controle do driver pode reagir a distúrbios e mudanças de comando. Em máquinas de pick-and-place de alta velocidade, indexadores rotativos ou sistemas de came eletrônico multieixo, essa velocidade de resposta é a diferença entre um servo que acompanha fielmente o perfil de movimento comandado e um que acumula erros de atraso sob carga dinâmica. O MCDDT3520 oferece essa mesma largura de banda de resposta de 1 kHz na classe de 750W.

Especificações Técnicas

Quatro Modos de Controle em Um Driver

O MCDDT3520 não é um servo driver de modo único. Controle de posição, velocidade, torque e full-closed estão integrados no mesmo hardware — o modo de operação é selecionado por parâmetro, o que significa que uma peça de reposição em estoque cobre múltiplos tipos de aplicação em uma instalação.

Controle de posição é o modo mais comumente usado para eixos de máquinas: o controlador host emite um trem de pulsos, o driver fecha o loop de posição usando feedback do encoder, e o motor executa o perfil comandado com a função de engrenagem eletrônica escalando a razão do comando para o requisito de resolução da aplicação. Três formatos de entrada de pulso são aceitos — Pulso + Sinal, CW/CCW e quadratura — portanto, o MCDDT3520 aceita comandos de praticamente qualquer PLC ou placa de movimento sem hardware de conversão de sinal.

Controle de velocidade regula a velocidade do eixo proporcional a uma entrada de tensão analógica, tipicamente ±10V DC. O loop de controle opera na largura de banda total da série A4, o que proporciona regulação de velocidade suave e estável, mesmo quando o torque de carga varia dentro de um ciclo — importante para fusos de retífica, rolos de alimentação e aplicações de enrolamento com controle de tensão onde o desvio de velocidade é visível no produto acabado.

Controle de torque regula o torque de saída do motor proporcional a um sinal de comando analógico, com um teto de limite de velocidade programável. Este modo serve para mecanismos de fixação, equipamentos de inserção com torque limitado e sistemas de enrolamento onde o gerenciamento de força é o principal objetivo de controle.

Controle Full-closed é a capacidade de destaque da série A4 para aplicações de máquinas-ferramenta de precisão. Um encoder secundário — tipicamente uma régua linear ou um encoder rotativo de alta resolução — é montado no lado da carga da transmissão mecânica e realimenta a posição real da carga em vez da posição do eixo do motor. O driver fecha o loop de posição em torno desse feedback externo, eliminando o erro de posicionamento que surge do erro de passo da fuso de esferas, expansão térmica e conformidade mecânica entre motor e carga. Para máquinas-ferramenta e equipamentos de semicondutores onde a precisão do eixo deve ser mantida em toda a faixa de curso, o controle full-closed é o que faz a diferença.

Suporte a Encoder: Incremental e Absoluto no Mesmo Driver

O MCDDT3520 suporta ambos os tipos de encoder da série A4 da Panasonic, e as duas populações de motores compatíveis são distintas no que oferecem.

Motores equipados com o encoder incremental de 2.500 P/r são a opção de menor custo e a configuração padrão na série A4. O encoder emite sinais de quadratura de 2.500 contagens de linha, que o driver interpola internamente para os cálculos de controle de posição e velocidade. Ao ligar, esses motores requerem um ciclo de retorno ao ponto de referência para estabelecer a posição absoluta — um comportamento de máquina breve e previsível que é projetado na sequência de inicialização.

Motores com o encoder absoluto de 17 bits (131.072 contagens por revolução) retêm sua posição absoluta multirevolução completa através dos ciclos de energia, usando uma bateria de backup conectada ao driver. O parâmetro Pr0B alterna o gerenciamento do encoder do driver entre os modos incremental e absoluto. Criticamente, o encoder absoluto de 17 bits também pode operar em modo incremental sem bateria — isso é útil quando a retenção de posição absoluta multirevolução não é necessária, mas a maior resolução do encoder ainda é desejada. A configuração padrão do driver é para operação incremental (Pr0B = 1); a mudança para o modo absoluto requer a configuração de Pr0B para 0 e a instalação da bateria de backup.

Ajuste Automático de Ganho e Controle de Amortecimento

O ajuste manual do loop servo em máquinas de alta inércia ou mecanicamente flexíveis é um trabalho demorado. A série MINAS A4 aborda isso através do ajuste automático de ganho — o driver observa a resposta real do motor aos comandos de movimento durante uma sequência de auto-ajuste e calcula os ganhos proporcional, integral e derivativo apropriados às características da carga mecânica. Para máquinas com cargas consistentes e previsíveis, o auto-ajuste geralmente produz uma resposta servo bem comportada na primeira tentativa, encurtando significativamente o tempo de comissionamento.

A série A4 também inclui controle de amortecimento — um recurso voltado para sistemas mecânicos de baixa rigidez onde ocorre vibração residual no final de um movimento de posicionamento. Estruturas de máquinas com longos vãos não suportados, acoplamentos flexíveis ou conformidade de engrenagem tendem a ressoar em sua frequência de ressonância após o motor parar. O controle de amortecimento aplica uma compensação filtrada ao comando de velocidade para suprimir essa ressonância sem a instabilidade que vem simplesmente do aumento do ganho derivativo. O resultado é um assentamento de posição mais limpo, melhor repetibilidade posicional e menor estresse mecânico na transmissão.

Motores Compatíveis

O MCDDT3520 abrange a classe de saída nominal de 750W em várias séries de motores da família A4 da Panasonic. As séries de motores e suas características de aplicação são:

MSMD — Baixa inércia, velocidade nominal de 3.000 r/min. A escolha padrão para aplicações de controle de movimento geral onde aceleração rápida e tamanho compacto do motor são prioridades. Os motores MSMD de 750W pareiam diretamente com o MCDDT3520 e são a combinação mais comum em equipamentos de embalagem, montagem e manuseio de materiais.

MSMA — Baixa inércia, faixa de saída nominal mais alta. Para aplicações que exigem torque mais alto na velocidade nominal na mesma classe de potência.

MFMA — Média inércia, 3.000 r/min. Melhor correspondência de inércia para cargas com massa rotativa significativa, reduzindo a tendência à ressonância e overshoot em sistemas onde a inércia da carga excede substancialmente a inércia do rotor do motor.

MGMA — Média inércia, 2.000 r/min. Para aplicações onde velocidade base mais baixa e torque mais alto nessa velocidade são mais apropriados do que a classe padrão de 3.000 r/min.

MHMA — Alta inércia, 3.000 r/min. Projetado para aplicações como rolos de grande diâmetro e mesas rotativas onde a inércia dominante está na carga.

Cada motor está disponível em configuração de encoder incremental ou absoluto, com opções de freio e diferentes estilos de eixo. A combinação de driver e motor deve ser verificada na tabela de compatibilidade da série A4 da Panasonic antes de fazer o pedido — a saída nominal do driver deve corresponder à classe de saída nominal do motor, e o tipo de encoder deve corresponder ao parâmetro de configuração do driver.

Software PANATERM e Configuração do Painel Frontal

O comissionamento do MCDDT3520 não requer um laptop se o trabalho for direto. O painel frontal do driver inclui um display LED de 5 dígitos e teclas de navegação para acesso a parâmetros, operação JOG (teste), monitoramento de velocidade rotacional e revisão do histórico de alarmes. Para aplicações padrão onde o ajuste automático de ganho cuida da configuração do ganho do loop, isso geralmente é suficiente para um comissionamento completo.

Para configurações mais complexas, backup de parâmetros ou gerenciamento de frota de múltiplos drivers, PANATERM — o software de configuração de servo da Panasonic baseado em Windows — conecta-se ao driver através da porta RS-232C CN X3. O PANATERM fornece acesso completo de leitura/escrita de parâmetros, monitoramento em tempo real em estilo osciloscópio de formas de onda de velocidade e torque, recuperação de log de alarmes e uma função de cópia de parâmetros para transferência de configurações entre drivers. A capacidade de multi-drop RS-485 no mesmo conector permite que um único PC acesse múltiplos drivers em um barramento compartilhado.

O console opcional (unidade de parâmetro portátil) conecta-se diretamente ao conector do painel frontal e fornece o mesmo acesso a parâmetros, operação JOG e funções de cópia do painel frontal — mas de fora de um gabinete de controle fechado, o que é importante durante a configuração da máquina quando a porta do gabinete precisa permanecer fechada.

Instalação do Painel: Dimensões e Folgas do C-Frame

O corpo C-frame do MCDDT3520 usa montagem em base (montagem traseira) como orientação padrão — o driver é montado no painel traseiro de um gabinete de controle através de um conjunto de fixadores M4. O terminal de terra de proteção é M4, com um torque de aperto especificado de 0,39 a 0,59 N·m.

Requisitos de folga ao redor do driver: 100 mm no mínimo acima e abaixo para fluxo de ar, e 10 mm no mínimo em cada lado. Esses valores se aplicam a equipamentos adjacentes dentro do mesmo gabinete — fluxo de ar adequado ao redor do corpo C-frame é o principal mecanismo de gerenciamento térmico, e espaçamento insuficiente leva ao aumento da temperatura ambiente que encurta a vida útil do driver e eventualmente aciona falhas de proteção térmica.

Para instalações onde a montagem em base é impraticável, um suporte de montagem opcional converte o driver para a orientação de montagem no painel frontal.

A altitude de operação é limitada a abaixo de 1.000 m sem derating. Acima dessa altitude, a densidade do ar reduzida diminui a eficiência do resfriamento convectivo, e a orientação do fabricante deve ser seguida para instalações em altitudes mais elevadas.

Notas de Sourcing e Manutenção

A Panasonic descontinuou oficialmente o MCDDT3520, com documentação de fim de vida datada de setembro de 2016. Unidades de reposição são obtidas através do mercado de excedentes e recondicionamento de automação industrial. Ao avaliar um MCDDT3520 usado ou recondicionado, confirme que a unidade foi testada sob carga real do motor — a energização em bancada sem um motor conectado não exercita o estágio de saída IGBT ou o loop de controle de corrente que são mais sujeitos a falhas em um driver em funcionamento.

Verifique se o conjunto de parâmetros do driver foi documentado. Um driver de reposição que chega com parâmetros de fábrica padrão precisará ser reconfigurado para corresponder à classe de inércia do motor original, tipo de encoder e ajuste específico da máquina. Se a documentação original da máquina não estiver disponível, o ajuste automático de ganho pode restabelecer os ganhos do loop, mas parâmetros específicos da aplicação, como razão de engrenagem eletrônica, constantes de tempo de aceleração/desaceleração e lógica de E/S, devem ser reinseridos manualmente.

Perguntas Frequentes

P1: Com quais motores servo o MCDDT3520 é compatível e como confirmo o emparelhamento correto?

O MCDDT3520 é compatível com motores servo Panasonic série A4 de 750W em várias famílias de motores: MSMD, MSMA, MFMA, MGMA e MHMA na classe de saída nominal de 750W. A compatibilidade depende de três fatores: saída nominal (deve ser 750W), especificação de tensão (classe 200V para este driver) e tipo de encoder (incremental de 2.500 P/r ou absoluto/incremental de 17 bits). O número do modelo do motor codifica todos os três — verifique a placa de identificação do motor ou a designação do catálogo contra a tabela de combinação da série A4 da Panasonic no manual de instruções. Um exemplo comum é o MSMD082S1T, um motor de baixa inércia de 750W com encoder de 17 bits. Usar este driver com um motor fora de sua combinação nominal — classe de potência diferente ou classe de tensão diferente — resultará em escalonamento de ganho incorreto, possíveis falhas de proteção e danos potenciais ao motor.

P2: A máquina usa controle full-closed. Quais especificações de encoder externo o MCDDT3520 suporta para o dispositivo de feedback secundário?

A função de controle full-closed no MCDDT3520 aceita feedback de uma régua linear ou encoder rotativo externo conectado à entrada de escala externa do conector de controle CN X5. A entrada aceita sinais lineares de driver diferencial no formato de quadratura A/B/Z, compatível com saídas de régua linear padrão dos principais fabricantes de encoders. Os parâmetros de engrenagem eletrônica para o loop full-closed devem ser configurados para corresponder à resolução da escala e à razão mecânica da máquina — especificamente, as configurações de parâmetro que definem quantas contagens de escala correspondem a uma revolução equivalente do motor. Esta configuração é feita durante o comissionamento e depende da escala específica utilizada. Se o loop full-closed oscilar durante a configuração, a causa provável são parâmetros de razão de engrenagem incorretos ou um ganho de loop muito alto para a rigidez combinada do sistema mecânico e da montagem da escala.

P3: O que significa a frequência de resposta de velocidade de 1 kHz na prática e por que ela é importante?

A frequência de resposta de velocidade de 1 kHz descreve a largura de banda do loop de controle de velocidade do driver — quão rápido ele pode responder a uma perturbação de velocidade ou mudança de comando. Uma largura de banda maior significa que o loop pode detectar e corrigir desvios de velocidade mais rapidamente, o que melhora a precisão de rastreamento em perfis dinâmicos e reduz o erro de posição durante a aceleração e desaceleração. A 1 kHz, a série A4 era competitiva com plataformas servo de ponta de sua geração e substancialmente à frente das famílias servo Panasonic anteriores. Na prática, isso é mais importante para máquinas de alto ciclo — aquelas que realizam muitos movimentos curtos por segundo — e para equipamentos onde o torque de carga varia rapidamente dentro de um ciclo, como mecanismos de seguidor de came ou transportadores de parafuso de passo variável. Para aplicações de movimento lento e baixo ciclo, a largura de banda de 1 kHz é mais capacidade do que o necessário; para aplicações de pick-and-place de alta velocidade ou came eletrônico, é a especificação que permite atingir a meta de produção da máquina.

P4: Como o encoder absoluto de 17 bits difere do encoder incremental de 2.500 P/r na operação diária da máquina?

A principal diferença operacional é o que acontece na inicialização da máquina. Com um motor encoder incremental de 2.500 P/r, o driver não tem informação de posição após o desligamento — a máquina deve realizar um ciclo de retorno ao ponto de referência (homing) toda vez que é ligada. Com um motor encoder absoluto de 17 bits e uma bateria de backup carregada no driver, a posição absoluta multirevolução completa é retida através do desligamento. A máquina sabe exatamente onde cada eixo está no momento em que a energia é aplicada, e a operação normal pode começar sem nenhum movimento de homing. Para máquinas onde o homing é rápido e discreto, encoders incrementais são a escolha de menor custo. Para máquinas onde o homing leva tempo significativo (eixos de longo curso), requer que a máquina esteja em um estado seguro específico ou interfere nas sequências de inicialização da produção, o encoder absoluto elimina completamente a restrição. A resolução de 17 bits — 131.072 contagens por revolução — também fornece interpolação mais fina dentro do loop de controle do driver, independentemente de o recurso de retenção de posição absoluta ser usado.

P5: O MCDDT3520 está descontinuado. Existe um substituto Panasonic recomendado e o que está envolvido na mudança?

O sucessor direto da Panasonic para a série MINAS A4 na mesma classe de potência é a série MINAS A5 (especificamente a linha C-frame MADKT5540 / MCDKT3520 para 750W) e, mais recentemente, a série MINAS A6. As séries A5 e A6 oferecem algoritmos de auto-ajuste aprimorados, opções de resolução de encoder mais altas, interfaces de comunicação expandidas, incluindo EtherCAT e MECHATROLINK, e suporte a funções de segurança atualizadas. No entanto, eles não são substitutos de fiação pino a pino para o MCDDT3520 — o pinout do conector de E/S de controle, a numeração de parâmetros e alguns protocolos de comunicação diferem entre A4 e A5/A6. Uma mudança requer a revisão dos diagramas de fiação para ambas as gerações, o remapeamento das conexões de E/S e a reinserção de todos os parâmetros na estrutura de parâmetros do novo driver. Para instalações que gerenciam uma frota de máquinas baseadas em A4, a abordagem de manutenção mais comum é obter unidades MCDDT3520 excedentes testadas para substituições imediatas, enquanto planejam a migração da plataforma como parte de um cronograma de atualização de máquina mais amplo.

O Panasonic MCDDT3520 faz parte da série de Servomotores e Drivers AC MINAS A4. Este modelo está descontinuado da linha de produção atual da Panasonic. Sempre verifique a compatibilidade do motor usando as tabelas de combinação da série A4 antes da instalação. Aguarde um mínimo de cinco minutos após desconectar a alimentação principal antes de trabalhar na fiação do driver para permitir que os capacitores do barramento interno descarreguem com segurança.
