Yaskawa SGDH-08AE-S
Servodrive Sigma II SGDH 0,75 kW monofásico 200 V
Especificação SGDH-08AE-S
| Nº do produto. |
SGDH-08AE-S |
| Marca |
Yaskawa |
| Categoria |
Servodrives |
| Família |
SIGMA II |
Dados Técnicos
| TENSÃO DE ALIMENTAÇÃO |
220-230 VCA |
| POTÊNCIA DO MOTOR |
750 W |
| CORRENTE DE SAÍDA |
4,4 A |
| DIMENSÕES |
90 x 160 x 180 mm |
| PESO |
1,7 kg |
| Tipo de Série |
Servopack Série Σ-II |
| Fase de Entrada CA |
Monofásico |
| Modelo |
SGDH08AES
|
Verificação dos Produtos da Série Sigma II na Entrega
O seguinte procedimento é sugerido para verificar os produtos Servodrive SGDH da série Sigma II após a entrega. Use a seguinte lista de verificação quando os produtos Servodrive SGDH-08AE-S Yaskawa da série Sigma II forem entregues.
| Inspeção Inicial |
Comentários |
| Os produtos entregues são os que foram encomendados? |
Verifique os números de modelo marcados nas placas de identificação do servomotor e do servodrive. (Consulte a folha de descrição nas páginas seguintes.) |
| O servomotor gira suavemente? |
O eixo do servomotor está normal se puder ser girado suavemente com a mão. Servomotores com freios, no entanto, não podem ser girados manualmente. |
| Há algum dano? |
Verifique a aparência geral e verifique se há arranhões que ocorreram durante o transporte. |
| Há parafusos soltos? |
Verifique se há parafusos soltos usando uma chave de fenda. |
Se algum dos itens acima estiver com defeito ou incorreto, entre em contato com a Yaskawa ou um distribuidor autorizado.
Significado do Número do Modelo
SGDH – 08 A E – □
│ │ │ │ │
│ │ │ │ └─ Opções
│ │ │ └──────── Tipo
│ │ └──────────── Tensão de Alimentação
│ └─────────────── Capacidade Máxima Aplicável do Servomotor
└────────────────────────── Servodrive SGDH da Série Sigma II
1ª Série
SGDH
Servodrive SGDH da Série Sigma II
2ª Capacidade Máxima Aplicável do Servomotor
08
Capacidade Máxima Aplicável do Servomotor
3ª Tensão de Alimentação
| Código |
Tensão |
| A |
200V |
| B |
100V* |
| D |
400V |
* Os únicos servomotores de 100V são os modelos SGMAH e SGMPH de 0,2 kW ou menos.
4ª Tipo
| Código |
Descrição |
| E |
Para controle de torque, velocidade e posição |
5ª Opções
| Código |
Descrição |
| R |
Montado em rack |
| S |
Monofásico |
| P |
Ventilado por duto (apenas de 6 a 15 kW) |

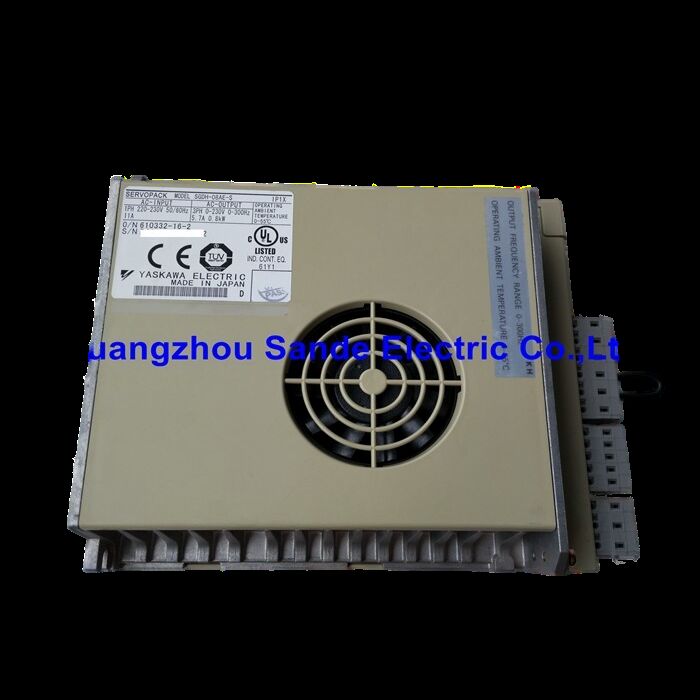

Exemplos de Aparência Externa e Placa de Identificação
Perguntas Frequentes sobre o Drive CA Yaskawa SGDH-08AE-S
1. Quais são os requisitos de tensão e frequência de entrada para o SGDH-08AE-S?
A tensão de entrada do SGDH-08AE-S está entre 200 e 230 V, e ele requer uma frequência de entrada de 50/60 Hz. Isso permite que ele seja compatível com fontes de alimentação industriais padrão.
2. O SGDH-08AE-S pode substituir outros modelos?
O SGDH-08AE-S é projetado especificamente para a série Sigma II monofásica e não pode ser substituído diretamente por outras séries como SGDV (Sigma V); a potência, a tensão e o modo de controle devem ser totalmente compatíveis.
3. Quais protocolos de comunicação o SGDH-08AE-S suporta?
Ele pode ser expandido com módulos de fieldbus como DeviceNet e EtherCAT, mas requer cartões de comunicação e configurações de parâmetros correspondentes.
4. O Drive CA SGDH-08AE-S Pontos de Manutenção de Rotina?
A cada 6 meses: Verifique os terminais, dissipadores de calor e ventiladores; limpe a poeira.
Anualmente: Verifique o status dos capacitores; substitua os ventiladores após 2-3 anos.
Durante a operação: Monitore a temperatura, corrente e potência regenerativa; detecte prontamente quaisquer anormalidades.
5. O firmware precisa de uma atualização?
A Yaskawa O Drive CA SGDH-08AE-S . Recomenda-se a atualização durante a manutenção de inatividade para obter otimizações funcionais e melhorias de estabilidade.
6. Quais modos de controle são suportados?
O Drive CA SGDH-08AE-S suporta três modos: controle de posição, controle de velocidade e controle de torque. Estes podem ser alternados através do painel ou de parâmetros.
