Fanuc A06B-6110-H026 | Alpha i PSM-26i — Vida útil, substituição de ventoinhas, diagnóstico de alarmes e a transição H026 para H140

Visão Geral

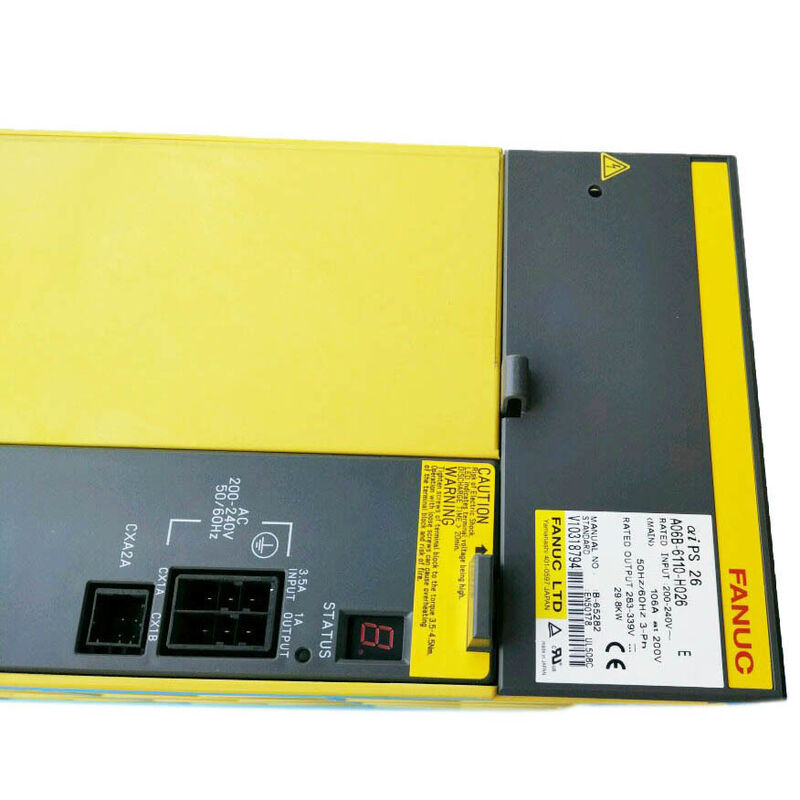

O Fanuc A06B-6110-H026 é o PSM-26i — o módulo de fonte de alimentação alpha i de 29,8 kW que passou a maior parte de duas décadas em serviço de produção em centros de usinagem equipados com 16i/18i e 0i em todo o mundo.

O módulo entrou em serviço como parte do sistema de acionamento alpha i de primeira geração da Fanuc, entregou desempenho confiável durante a vida útil de milhares de instalações e agora é rotineiramente encontrado por engenheiros de manutenção que lidam com equipamentos que estão em funcionamento contínuo desde meados dos anos 2000.

Nessa idade, a questão operacional não é se o PSM-26i está corretamente especificado para a máquina — ele estava, quando a máquina foi construída.

A questão é onde o módulo se encontra em sua vida útil, quais componentes estão se aproximando do fim de sua vida útil e como planejar inteligentemente em torno de uma falha eventual.

Este artigo aborda o PSM-26i sob essa perspectiva: planejamento de manutenção, interpretação de alarmes e a decisão entre reparo, troca e atualização para o A06B-6140-H026 de segunda geração.

Especificações Principais

A População de Ventoinhas — Duas Unidades, Duas Prioridades de Substituição

O PSM-26i possui duas ventoinhas com diferentes funções térmicas e consequências de falha ligeiramente diferentes.

A90L-0001-0441#39 (ventoinha interna) circula o ar dentro do invólucro do módulo sobre a placa de controle e eletrônicos associados. Sua falha é anunciada pelo AL-2.

O rolamento desta ventoinha funciona continuamente sempre que a máquina está ligada — em uma máquina que opera em dois ou três turnos, isso significa dezessete a vinte e quatro horas por dia durante toda a vida útil da máquina. O desgaste do rolamento é cumulativo.

Uma ventoinha que está funcionando desde 2005 em uma máquina de três turnos acumulou mais de 100.000 horas de rotação do rolamento. Os rolamentos de ventoinha nesse nível de serviço estão estatisticamente atrasados para substituição, independentemente de o AL-2 já ter aparecido.

A90L-0001-0509 (ventoinha externa do dissipador de calor) move o ar através das aletas do dissipador de calor externo onde os transistores de potência dissipam calor. Sua falha é anunciada pelo AL-A.

A falha desta ventoinha tem consequências mais rápidas do que a ventoinha interna porque limita diretamente o caminho térmico do transistor — sem ela, a temperatura da junção dos IGBTs de potência sobe sob carga, e o AL-3 (sobretemperatura do dissipador de calor) segue em minutos com potência nominal.

Ambas as ventoinhas são peças de reposição em estoque, disponíveis separadamente e substituíveis sem a troca do módulo.

Em qualquer PSM-26i em uma máquina que está funcionando desde a era de produção do H026 (meados dos anos 2000 até o final dos anos 2000) sem substituição documentada de ventoinha, ambas as ventoinhas se qualificam como candidatas à substituição proativa durante uma parada de manutenção programada.

Alarme AL-1 no PSM-26i — Não é uma Sobrecarga Genérica

AL-1 no PSM-26i significa que o módulo de potência principal (IPM) detectou uma condição de falha. A proteção interna do IPM é acionada em várias condições: sobrecorrente na junção do transistor, falha do driver ou sobrecarga térmica no nível do transistor. Antes de diagnosticar AL-1 como um IPM com falha, trabalhe nas causas ambientais e do lado da carga:

A máquina foi movida, sofreu vibrações ou um evento de qualidade de fornecimento recentemente?

Conexões soltas nos terminais de entrada ou no barramento podem criar eventos de corrente transitória que atingem o IPM sem que o próprio módulo esteja com defeito. Todos os módulos SVM e SPM downstream estão em boas condições?

Um transistor amplificador com falha que consome corrente excessiva do barramento se apresentará como AL-1 no PSM-26i. Desconectar os módulos SVM/SPM do barramento um por um enquanto observa se o AL-1 desaparece isola uma falha do lado da carga.

Se o AL-1 persistir com o barramento completamente descarregado e o fornecimento confirmado como bom, o IPM na placa de potência provavelmente falhou ou foi danificado, e o módulo requer troca ou reparo da placa.

AL-5 — Tempo Limite de Pré-carga em um PSM-26i Envelhecido

AL-5 no PSM-26i indica que os capacitores do barramento CC não atingiram o limite de tensão operacional dentro do tempo de pré-carga esperado após a energização.

Em um módulo mais novo, AL-5 é incomum. Em um módulo com quinze anos ou mais de serviço, torna-se um evento de manutenção realista por duas razões.

Primeiro, o resistor de pré-carga — um componente limitador de corrente que controla a corrente de entrada nos capacitores do barramento na inicialização — pode desviar seu valor de resistência com a idade e ciclos térmicos.

Se sua resistência aumentou significativamente do nominal, a taxa de pré-carga diminui e pode não atingir o limite antes que o temporizador expire.

Segundo, os próprios capacitores do filtro do barramento acumulam resistência série equivalente (ESR) ao longo de anos de operação em alta temperatura.

ESR elevada afeta a taxa de aceitação de carga dos capacitores e pode estender o tempo de pré-carga além do limite.

AL-5 consistente em cada energização em um PSM-26i envelhecido é um sinal de que os componentes do circuito de pré-carga do módulo requerem atenção — seja avaliação especializada em bancada ou troca completa da unidade por um módulo recondicionado que teve seus capacitores e componentes de pré-carga inspecionados ou substituídos como parte do recondicionamento.

A Atualização H026 para H140 — Quando Mover, Quando Ficar

O A06B-6140-H026 é o equivalente de segunda geração: mesma potência de 29,8 kW, mesma corrente de 106 A a 200 V, mesmo barramento CC de 283–339 V, mesma compatibilidade com amplificadores downstream. É uma substituição direta — sem alterações de parâmetros, sem recablagem, sem atualizações de configuração do CNC. As diferenças de design interno estão na seleção de componentes e na arquitetura da placa, atualizadas para abordar padrões de desgaste conhecidos na série A06B-6110.

A questão prática é o momento.

Se um PSM-26i nunca foi reparado, está se aproximando de vinte anos de serviço e não teve suas ventoinhas substituídas, um alarme AL-2 ou AL-A é uma expectativa razoável no curto prazo.

Uma decisão planejada de substituir o módulo pelo A06B-6140-H026 durante a próxima janela de manutenção programada, antes de uma falha não planejada, tem um perfil de tempo de inatividade e custo diferente de uma troca de emergência acionada por uma parada de produção inesperada.

Para máquinas onde o PSM-26i ainda está funcionando de forma confiável e está a uma distância razoável de seu serviço de ventoinha mais recente, continuar com o H026 e planejar a troca na próxima falha confirmada é igualmente válido.

A decisão é um exercício de planejamento em torno da criticidade de produção da máquina e da diferença de custo entre tempo de inatividade planejado e não planejado.

Perguntas Frequentes

P1: Tanto o A06B-6110-H026 quanto o A06B-6140-H026 estão disponíveis no mercado de reposição. Como um comprador determina qual adquirir como substituição?

Qualquer um dos módulos funcionará corretamente como substituto — eles são eletrica e mecanicamente equivalentes na máquina. O A06B-6140-H026 é o design da geração atual e representa a revisão mais recente da placa para esta classe de potência.

Para uma máquina que se espera que funcione por mais cinco a dez anos, o A06B-6140-H026 é, sem dúvida, a escolha com visão de futuro. Para situações sensíveis ao custo onde uma troca testada e garantida do A06B-6110-H026 está disponível a um custo menor, ela permanece totalmente válida. A escolha não é de função, mas de expectativa de vida útil e economia.

P2: O circuito de detecção de vazamento no PSM-26i gera um alarme antes que uma falha de aterramento completa se desenvolva. Em que ponto os avisos de detecção de vazamento devem ser atendidos?

Qualquer alarme confirmado de detecção de vazamento justifica investigação em vez de reconhecimento e continuação. O circuito detecta corrente fluindo para o PE que não deveria estar presente — um caminho que indica degradação de isolamento nos enrolamentos do motor ou cabo de saída, não uma falha interna do PSM.

A natureza progressiva da falha de isolamento significa que um motor que gera um pequeno alarme de vazamento hoje pode desenvolver uma falha completa de enrolamento para terra em semanas ou meses. Testes de resistência de isolamento (teste Megger) do motor conectado e cabos de saída no momento de um alarme de vazamento identificam qual motor ou cabo é a fonte.

Agir no estágio de detecção de vazamento — antes da falha completa do enrolamento — evita o custo de reparo mais alto e o tempo de inatividade mais longo de um circuito desarmado associado a uma falha de aterramento completa.

P3: Após a energização do PSM-26i, quanto tempo leva a sequência de pré-carga antes que o barramento CC esteja disponível?

Em um PSM-26i funcionando corretamente, a sequência de pré-carga geralmente é concluída em aproximadamente três a cinco segundos após a energia ser aplicada ao módulo.

O LED do painel frontal ou o display transita do estado de pré-carga para a indicação de operação normal quando a tensão do barramento atinge sua faixa operacional.

Se a sequência for concluída com sucesso dentro desta janela, o AL-5 não aparece.

Se uma energização específica levar visivelmente mais tempo do que o esperado antes que a indicação normal apareça — mesmo sem o acionamento do AL-5 — os componentes do circuito de pré-carga valem a pena ser monitorados, pois um desempenho limítrofe geralmente precede uma falha AL-5 eventual.

P4: O A06B-6110-H026 pode ser operado com apenas uma de suas duas ventoinhas funcionando?

Operar com qualquer uma das ventoinhas paradas não é uma condição suportada e não deve ser tratado como uma solução temporária. Ambas as ventoinhas são necessárias para que o módulo mantenha temperaturas seguras dos componentes na saída nominal.

O módulo continuará a operar após o aparecimento de AL-2 ou AL-A — o alarme não desliga imediatamente o módulo em todas as configurações — mas as margens térmicas são reduzidas e o tempo para AL-3 (desligamento por sobretemperatura do dissipador de calor) ou danos na placa de controle depende inteiramente das condições ambientais e da carga real.

A substituição da ventoinha é a resposta correta para qualquer um dos alarmes.

P5: É normal que o PSM-26i gere algum ruído audível durante a operação e quando o ruído indica um problema?

Um PSM-26i funcionando corretamente produz um ruído de fluxo de ar consistente, de frequência moderada, de suas duas ventoinhas, e pode produzir um leve ruído de comutação do estágio IGBT do front-end ativo.

Uma mudança súbita no tom da ventoinha — um tom mais baixo, aspereza ou vibração intermitente — é um aviso precoce de desgaste do rolamento e deve ser tratada como um precursor de um evento AL-2 ou AL-A.

Um novo zumbido agudo ou chiado do corpo do módulo que não estava presente anteriormente pode indicar uma ressonância mecânica de um componente solto, um capacitor em dificuldades ou uma condição elétrica anormal nos circuitos do barramento.

Qualquer ruído novo e incomum no PSM-26i justifica investigação em vez de descarte.
