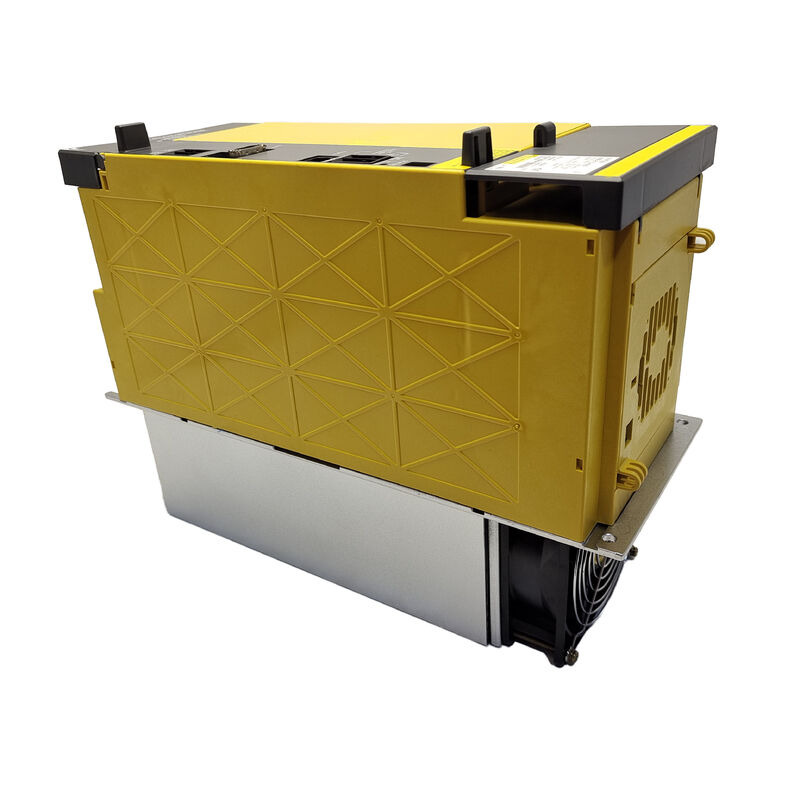

FANUC A06B-6110-H030 Módulo de Fonte de Alimentação Alpha i Series PSM-30i
O A06B-6110-H030 — designado como PSM-30i dentro do sistema de acionamento Alpha i da FANUC — é um módulo de fonte de alimentação de 30 kW para instalações de classe 200V. Ele converte a rede elétrica CA trifásica em tensão de barramento CC regulada que alimenta todos os amplificadores servo e amplificadores de spindle αi na cadeia, apresentando capacidade de regeneração de energia integrada.
Papel na Arquitetura do Sistema de Acionamento αi
O sistema de acionamento Alpha i da FANUC utiliza uma arquitetura modular onde os módulos amplificadores servo e de spindle obtêm energia de um barramento CC de alta tensão compartilhado fornecido por um módulo de fonte de alimentação dedicado. O PSM-30i serve como a fonte deste barramento CC para sistemas de classe 200V, alimentando toda a cadeia de amplificadores para máquinas CNC. Uma falha no PSM interrompe todos os eixos de movimento, tornando este módulo um componente crítico de manutenção.
Especificações Técnicas
| Parâmetro | Valor |
|---|
| Número da Peça | A06B-6110-H030 |
| Designação do Modelo | PSM-30i / αiPS-30 |
| Série | FANUC Alpha i (αi) — Série 6110 |
| Tipo de Módulo | Módulo de Fonte de Alimentação AC/DC com Regeneração |
| Tensão de Entrada | 200-240 V CA, trifásico, 50/60 Hz |
| Tensão de Saída (Barramento CC) | 283-339 V CC |
| Potência Nominal de Saída | 30 kW |
| Método de Regeneração | Regeneração de energia (retorna energia para a linha CA) |
| Peso | Aprox. 17,99 lbs (8,2 kg) |
| Geração | Primeira geração série 6110 |
| Peça Sucessora | A06B-6140-H030 |
| Fabricante | FANUC Corporation, Japão |
Benefícios da Regeneração de Energia
Ao contrário de sistemas mais antigos que usavam resistores de frenagem para dissipar energia como calor, o PSM-30i emprega tecnologia de regeneração de fonte de energia para retornar a energia de desaceleração do motor para a linha de energia CA. Essa abordagem reduz significativamente o consumo de energia, elimina bancos de resistores como pontos de falha e remove a carga térmica do orçamento térmico do gabinete.
Códigos de Alarme e Diagnósticos
O A06B-6110-H030 possui autodiagnóstico integrado que relata falhas através de códigos de alarme LED:
| Alarme | Condição |
|---|
| AL-1 | Sobrecarga no módulo de potência principal |
| AL-2 | Ventilador de refrigeração parado (interno) |
| AL-3 | Superaquecimento do dissipador de calor do circuito principal |
| AL-4 | Queda de tensão do barramento CC |
| AL-5 | Falha do capacitor principal em carregar dentro do tempo especificado |
| AL-6 | Fonte de alimentação de entrada anormal |
| AL-7 | Tensão do barramento CC anormalmente alta |
| AL-A | Ventilador de refrigeração externo (ventilador do dissipador de calor) parado |
| AL-E | Fonte de alimentação de entrada anormal — fase aberta |
AL-4 e AL-5 são falhas de campo comuns frequentemente relacionadas à degradação do capacitor após anos de serviço. AL-2 e AL-A indicam falha do ventilador de refrigeração, que é um item de manutenção rotineira.
Sistemas CNC Compatíveis
O A06B-6110-H030 é designado para sistemas de acionamento αi de classe 200V em todas as principais plataformas CNC da FANUC:
- Série FANUC 0i (0i-B, 0i-C, 0i-D) — Amplamente utilizado em centros de usinagem verticais, centros de torneamento e máquinas de eletroerosão a fio
- Série FANUC 16i / 18i — CNC de alta funcionalidade para centros de usinagem multieixos e centros de torneamento-fresamento
- Série FANUC 21i — CNC de médio porte comum em máquinas-ferramenta asiáticas e europeias
- Série FANUC 30i / 31i / 32i — Plataforma mais capaz para usinagem de alta velocidade e equipamentos aeroespaciais de precisão
A classificação de 30 kW cobre configurações de máquinas onde variantes maiores de PSM-37i ou PSM-55i não são necessárias.
Comparação de Geração
O A06B-6110-H030 pertence à primeira geração de módulos de fonte de alimentação FANUC Alpha i da série 6110. Seu sucessor direto é o A06B-6140-H030, que apresenta revisões de PCB atualizadas e placas de fiação modificadas, mantendo o mesmo invólucro mecânico e interface elétrica. A série 6140 serve como um substituto form-fit-function para a série 6110 na maioria das instalações.
Estratégia de Manutenção e Peças de Reposição
O PSM está entre as peças de reposição de maior prioridade para instalações que operam equipamentos FANUC da série αi porque:
- Uma falha no PSM desliga simultaneamente todo o movimento da máquina sem modo de operação degradado
- Centros de usinagem e centros de torneamento com PSMs com defeito não podem produzir peças até a substituição
- A classificação de 30 kW cobre a maioria dos centros de usinagem verticais padrão de 3-5 eixos e centros de torneamento CNC
Ter um módulo de reposição verificado minimiza o tempo de inatividade de produção durante falhas críticas.
Perguntas Frequentes
Qual é a diferença entre o A06B-6110-H030 e o A06B-6140-H030?
Ambos são módulos de fonte de alimentação FANUC PSM-30i com classificação de 30 kW para sistemas αi de classe 200V. O A06B-6110-H030 é a versão de primeira geração (série 6110); o A06B-6140-H030 é o sucessor de segunda geração com revisões de PCB atualizadas. Eles compartilham montagem mecânica, conexões elétricas e especificações funcionais idênticas.
Quais controles CNC FANUC e tipos de máquinas usam o A06B-6110-H030?
O PSM-30i é usado em qualquer sistema de acionamento αi de classe 200V FANUC emparelhado com controles CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i ou 32i. Aplicações comuns incluem centros de usinagem verticais e horizontais, centros de torneamento CNC e máquinas de 5 eixos onde a potência total dos motores servo e spindle está dentro da capacidade de 30 kW.
O que o PSM-30i faz realmente dentro do gabinete do acionamento?
O PSM converte a rede elétrica CA trifásica de 200-240V em tensão de barramento CC regulada (283-339V CC) que fornece energia do motor a todos os módulos amplificadores servo e módulos amplificadores de spindle na cadeia da série αi. Ele também fornece energia de controle CC de 24V para os módulos amplificadores. Sem um PSM funcionando, nenhum eixo de movimento pode operar.
Por que AL-4 ou AL-5 está aparecendo no meu PSM-30i, e o que devo verificar primeiro?
AL-4 (queda de tensão CC) e AL-5 (falha do capacitor principal em carregar) são frequentemente causados pela degradação do capacitor na seção do barramento CC de unidades PSM antigas. Primeiro, verifique a tensão de entrada trifásica para tensão correta, fases balanceadas e nenhuma fase aberta (AL-E). Se a energia de entrada for confirmada como boa, o módulo provavelmente requer reparo em nível de componente ou substituição.
O A06B-6110-H030 pode ser reparado, e uma unidade recondicionada é uma alternativa viável?
Sim, oficinas especializadas em reparo de acionamentos FANUC recondicionam unidades PSM-30i em nível de componente, substituindo capacitores, ventiladores e outras peças com vida útil limitada. Unidades recondicionadas testadas em sistemas FANUC ativos fornecem alternativas econômicas a novos módulos, especialmente para peças mais antigas da série 6110 que não estão mais em produção. Verifique se os recondicionadores testam em hardware FANUC real, em vez de apenas fontes de alimentação de bancada.
