Fornecimento de energia A06B-6120-H011

FANUC A06B-6120-H011 | Módulo de Fonte de Alimentação Alpha i PSM-11HVi — 11 kW / 400V CA / 90mm / Dissipador de Calor Externo

HV — O Que Distingue Este Módulo

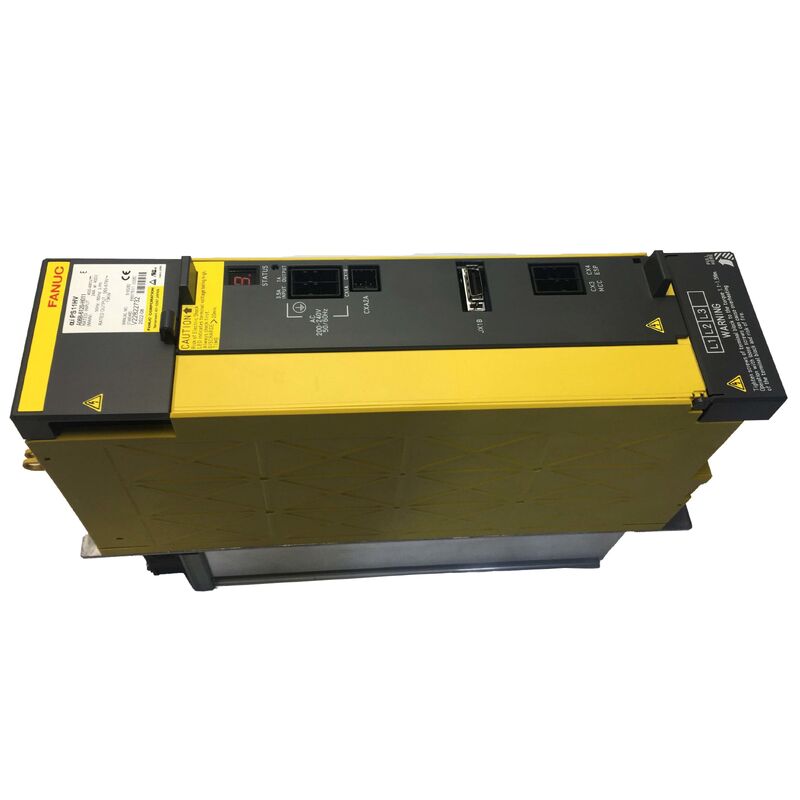

O A06B-6120-H011 é o PSM-11HVi — o módulo de fonte de alimentação de 11 kW da série Alpha i HV (Alta Tensão) da FANUC. A designação HV identifica a classe de tensão de alimentação da máquina: este módulo aceita entrada trifásica de 400V CA e produz o barramento CC regulado que alimenta os módulos amplificadores de servo e spindle com classificação HV no mesmo gabinete.

Este não é intercambiável com a série padrão Alpha PSM de 200V (A06B-6077-H111, PSM-11). Ambos produzem 11 kW e compartilham a largura de gabinete de 90 mm, mas o A06B-6077 opera com entrada de 200–230V CA, enquanto o A06B-6120 é projetado para 400V CA. A tensão de alimentação de entrada da máquina determina qual é o correto — instalar o PSM da classe de tensão errada cria uma incompatibilidade fundamental que não pode ser corrigida por parâmetros.

A 11 kW, o PSM-11HVi fornece o barramento CC para o sistema de acionamento Alpha i HV com classificação de 400V: uma combinação de módulos amplificadores de spindle HV e módulos amplificadores de servo HV conectados ao barramento CC compartilhado. A seleção da capacidade correta do PSM depende da demanda contínua combinada de todos os módulos de acionamento HV conectados no gabinete.

Especificações Principais

Gabinete de 90 mm — Refrigeração e Encaixe Físico

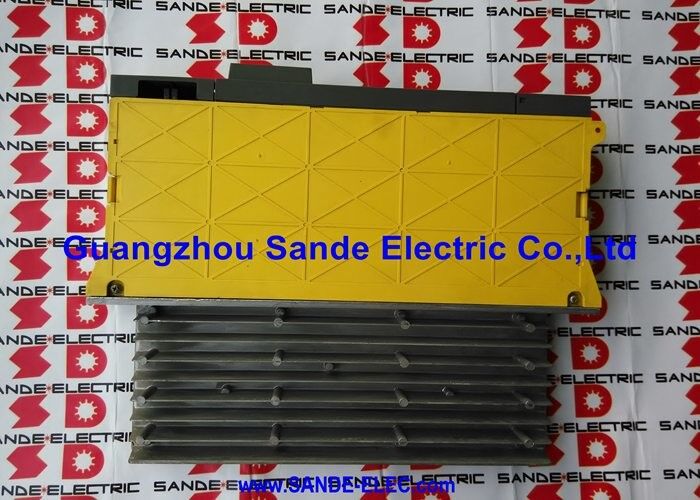

O gabinete de 90 mm de largura do PSM-11HVi possui um dissipador de calor externo na parte traseira, uma ventoinha interna que circula ar pelos componentes eletrônicos de controle e uma ventoinha externa que auxilia na refrigeração do dissipador. Ambas as ventoinhas são itens de desgaste — a ventoinha interna (serviçada como peça de reposição separada) deve ser substituída em intervalos programados para manter o desempenho de refrigeração. O desgaste dos rolamentos da ventoinha produz ruído audível antes que a ventoinha falhe completamente; planeje a substituição da ventoinha durante uma janela de manutenção programada em vez de esperar por um alarme de refrigeração.

O dissipador de calor externo atravessa o painel traseiro do gabinete. A instalação do gabinete requer a profundidade total do módulo — aproximadamente 307 mm — atrás da superfície de montagem frontal, com espaço adequado para o fluxo de ar do dissipador de calor. Bloquear o caminho de refrigeração do dissipador de calor produz alarmes de sobrecarga térmica sob carga.

FAQ

P1: Qual é a diferença entre o A06B-6120-H011 (PSM-11HVi) e o A06B-6077-H111 (PSM-11)?

Ambos são módulos de fonte de alimentação de 11 kW com 90 mm de largura, mas atendem a diferentes classes de tensão de entrada. O A06B-6077-H111 aceita entrada trifásica de 200–230V CA; o A06B-6120-H011 aceita trifásica de 400V CA. Os módulos de acionamento que eles alimentam também são diferentes — o A06B-6120 alimenta módulos de acionamento Alpha i com classificação HV projetados para entrada de 400V, não a série de 200V. Confirme a tensão de alimentação da máquina e os módulos de acionamento conectados antes de fazer o pedido.

P2: As placas PSM-11HVi podem ser reparadas individualmente?

A placa de controle e a placa de fiação não estão disponíveis separadamente — falhas em nível de placa são encaminhadas para troca ou para um especialista com capacidade de reparo de placa em nível de componente. O módulo transistor de 100A e as ventoinhas de refrigeração estão disponíveis como peças de reposição individuais e podem ser substituídos durante o serviço.

P3: O PSM-11HVi exibe um alarme de sobretensão do barramento sob carga normal. O que deve ser verificado?

Sobretensão do barramento sob carga normal sem frenagem regenerativa pesada aponta para uma falha no estágio do retificador ativo — um circuito IGBT ou de acionamento de gate que não está mais regulando corretamente. Não reinicie e retome a operação. Um aumento descontrolado da tensão do barramento CC pode danificar os módulos de acionamento conectados. O PSM requer serviço ou troca antes de retornar a máquina à produção.

P4: A substituição do A06B-6120-H011 requer alterações nos parâmetros do CNC?

Não. O PSM não armazena parâmetros do CNC. Após a substituição física, restaure a energia e verifique a tensão correta do barramento CC nos módulos de acionamento HV conectados antes de habilitar os eixos. Confirme se todos os cabos de conexão e links de fibra para a cadeia de acionamento estão corretamente encaixados antes de ligar.

P5: Como um A06B-6120-H011 usado deve ser avaliado antes da instalação?

Verifique ambas as ventoinhas quanto a rotação suave e velocidade correta na inicialização. Inspecione o módulo transistor quanto a estresse térmico visível ou marcas de queimadura. Uma inicialização estática em bancada confirma que a tensão do barramento aparece sem carga — mas o teste de carga dinâmica em um sistema de acionamento Alpha HV correspondente com cargas de motor é a única validação que confirma o desempenho de comutação do transistor em condições reais. Adquira de fornecedores que ofereçam teste de carga e um período de garantia a partir da data de instalação.
