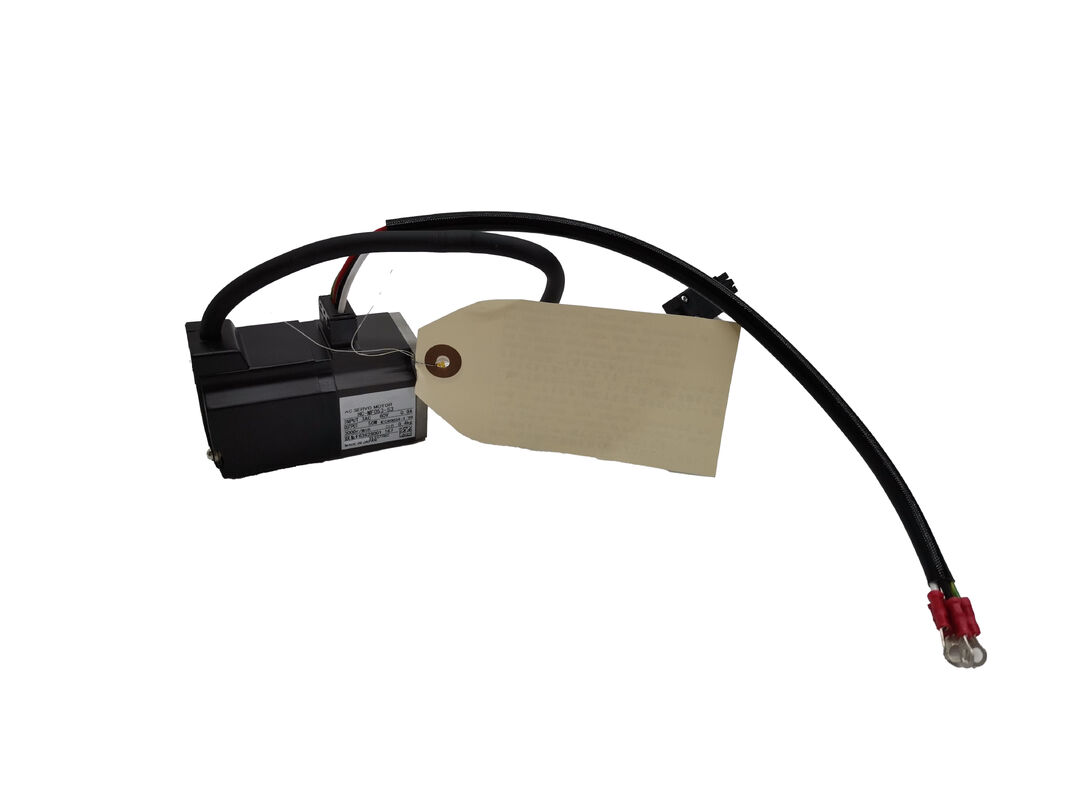

Motor Servo AC Mitsubishi HC-MF73-S15 — Série HC-MF 750W com Eixo com Chaveta

Quando o Torque Constante e Suave é a Prioridade

Existe uma categoria de motor servo que não persegue os holofotes das especificações técnicas — sem resolução exótica de encoder, sem números de inércia ultrabaixos — mas que conquista sua reputação rodando de forma confiável ano após ano em alguns dos ambientes CNC mais exigentes da indústria. O Mitsubishi HC-MF73-S15 pertence a essa categoria.

Parte da série HC-MF da Mitsubishi — uma linha construída em torno de princípios de design de média inércia e pequena capacidade — este motor entrega 750W (0,75 kW) de potência nominal a 3.000 RPM em uma alimentação AC trifásica de 117V, consumindo 5,2 A em condições nominais. O eixo de saída é um eixo reto de φ19 mm com chaveta, proporcionando o travamento mecânico positivo que as aplicações de reversão de torque exigem. Não há freio eletromagnético nesta variante. As conexões de energia e encoder são feitas através de conectores frontais, um layout prático para gabinetes de máquinas CNC onde o roteamento de cabos pela parte traseira é limitado.

O motor possui construção fechada com refrigeração a ar forçado — construído para ambientes de oficina reais, em vez de laboratórios com controle climático.

Especificações Técnicas

A Série HC-MF em Contexto

A linha HC-MF antecede a geração HC-MFS. Onde o HC-MFS usa um encoder absoluto de 17 bits que se comunica por um link serial digital, o HC-MF usa um encoder analógico OBA — um encoder de sinal senoidal/cossenoidal que era padrão nos amplificadores MR-J2. Isso significa que o HC-MF73-S15 é estritamente um motor para drive MR-J2. Ele não se conectará diretamente aos amplificadores MR-J2S, MR-J3 ou MR-J4 sem avaliação de compatibilidade, pois cada geração mudou os protocolos de comunicação do encoder.

Para engenheiros de manutenção que mantêm máquinas controladas por MR-J2 funcionando, essa distinção é o que torna o HC-MF73-S15 a peça de reposição correta. A variante MFS mais nova, embora

dimensionalmente semelhante em alguns aspectos, usa um tipo de encoder diferente e é pareada com drives MR-J2S — estes não são intercambiáveis sem alterações no drive e trabalho de parâmetros.

A característica de média inércia da série HC-MF o torna ideal para aplicações de eixo de alimentação em máquinas-ferramenta CNC: mais tolerante sob condições de carga variáveis do que motores de baixa inércia, e mais responsivo do que designs de alta inércia quando as taxas de aceleração importam. Ele lida com o tipo de movimento de eixo bidirecional e de carga variável que ocorre em operações de fresamento, perfuração e torneamento sem os problemas de busca de ganho que motores subdimensionados frequentemente exibem.

Configuração do Eixo e Notas de Instalação

A chaveta no eixo de φ19 mm é uma necessidade prática para qualquer eixo onde as reversões de torque são frequentes ou onde cargas axiais poderiam fazer um acoplamento de eixo liso escorregar com o tempo. Conexões com chaveta transferem torque através de engajamento mecânico, não por atrito — e com 750W e 3.000 RPM disponíveis, acoplamentos baseados apenas em atrito introduzem um modo de falha que simplesmente não é necessário.

Ao montar, o motor da classe HC-MF 750W deve ser instalado em uma flange de alumínio de 300 x 300 x 12 mm (ou massa térmica equivalente) para garantir dissipação de calor adequada sob operação nominal contínua. Este é um motor que depende da transferência de calor condutiva para sua montagem como parte de seu gerenciamento térmico — a instalação em uma placa de montagem termicamente isolada ou subdimensionada reduzirá a capacidade de operação contínua do motor.

O layout do conector frontal, compartilhado em toda a série HC-MF, mantém a organização dos cabos previsível e evita a necessidade de rotear cabos pela parte traseira do motor — um detalhe que importa em conjuntos de eixos densamente embalados.

Adequação da Aplicação

O HC-MF73-S15 é mais comumente encontrado em centros de usinagem CNC, tornos e fresadoras do final dos anos 1990 e início dos anos 2000 que foram originalmente configurados com sistemas servo MR-J2. Além de CNC, a série também aparece em equipamentos de montagem automatizada, estágios de posicionamento X-Y e máquinas de embalagem da mesma geração.

Para qualquer uma dessas máquinas ainda em serviço de produção, o HC-MF73-S15 é a substituição confiável, idêntica, que evita o trabalho de integração de sistema que uma troca entre gerações exigiria.

Perguntas Frequentes

P1: Qual drive servo é necessário para o HC-MF73-S15?

R: Este motor foi projetado para amplificadores servo Mitsubishi série MR-J2. O encoder analógico OBA equipado nos motores da série HC-MF se comunica especificamente com os drives MR-J2. Ele não é compatível com amplificadores MR-J2S, MR-J3 ou MR-J4 sem uma configuração de conversão ou substituição de drive.

P2: O que significa a designação S15 e este motor está disponível com freio?

R: O sufixo S15 indica a configuração do eixo e da montagem — especificamente, um eixo reto padrão com chaveta e sem freio eletromagnético. Uma versão equipada com freio do mesmo motor base está disponível sob a designação HC-MF73B, que adiciona um freio de retenção ao desligar para aplicações de eixo vertical ou retenção de posição.

P3: Qual é a diferença entre o HC-MF73 e o HC-MFS73?

R: Ambos são motores de 750W, 3.000 RPM da família Mitsubishi HC de média inércia, mas pertencem a gerações de drives diferentes. O HC-MF73 usa um encoder analógico OBA e é pareado com drives MR-J2. O HC-MFS73 usa um encoder absoluto de 17 bits e é pareado com drives MR-J2S. Eles não são diretamente intercambiáveis — a troca de um pelo outro requer uma mudança de drive ou hardware de interface adicional.

P4: Quais são os modos de falha mais comuns no HC-MF73-S15?

R: O encoder analógico OBA é o item de serviço mais frequente — a degradação do sinal se manifesta como leituras de velocidade erráticas ou erros de posicionamento antes da falha completa. O desgaste dos rolamentos é o outro problema comum em aplicações de alto ciclo. Ambos são reparáveis por oficinas de serviço de motores servo experientes. A ventoinha de refrigeração a ar forçado deste motor também deve ser verificada periodicamente, pois uma ventoinha defeituosa pode causar sobrecarga térmica sob ciclos de trabalho sustentados.

P5: O HC-MF73-S15 pode ser usado como substituição direta para outras variantes HC-MF de 750W?

R: Mecanicamente, muitas variantes HC-MF de 750W compartilham as mesmas dimensões de flange e tamanho de eixo, tornando a instalação física direta. No entanto, sempre verifique se o tipo de encoder e a configuração do conector correspondem antes de assumir uma troca direta. Algumas variantes têm orientações diferentes de saída de cabo ou tipos de sinal de encoder que podem afetar a compatibilidade com a fiação e os drives existentes.

O Mitsubishi HC-MF73-S15 é um motor servo legado. Confirme a compatibilidade do drive, o tipo de encoder e os requisitos de montagem em relação à documentação da sua máquina existente antes de fazer o pedido.
