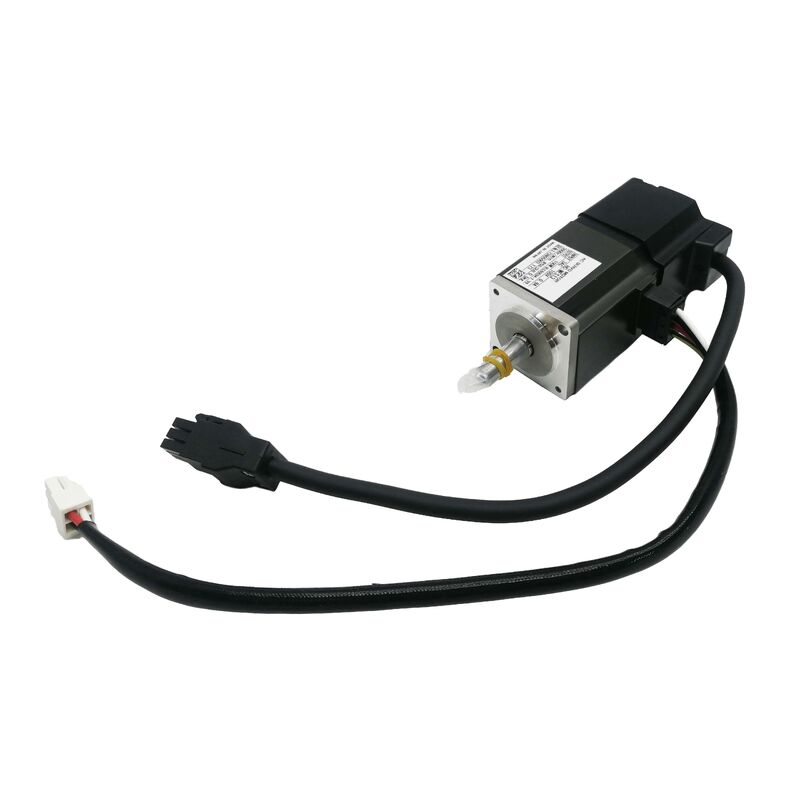

Mitsubishi HC-MFS13G1 AC Servomotor
Servomotor de engrenagem da série HC-MFS de 100 W
Projeto compacto com produção precisa
O Mitsubishi HC-MFS13G1 é um servomotor compacto e de baixa potência projetado para tarefas de posicionamento exatas em sistemas CNC e robóticos.fornece binário repetível sem caça, e cabe em conjuntos de eixos confinados onde o espaço é limitado.
Construído na plataforma da série HC-MFS da linha MELSERVO J2S da Mitsubishi, este servomotor sem escovas AC de 100W (0,1 kW) possui uma cabeça de engrenagem de redução integrada.000 RPM com um binário nominal de 0.32 Nm.
A cabeça de engrenagem integrada multiplica o binário de saída enquanto reduz a velocidade do eixo proporcionalmente, tornando a variante G1 ideal para aplicações que exigem rotação controlada e de alto binário em velocidades mais baixas.O codificador absoluto de 17 bits fornece 131,072 pulsos por revolução, permitindo um controlo de movimento preciso e repetível.
Especificações técnicas
| Parâmetro |
Valor |
| Output nominal |
100 W (0,1 kW) |
| Velocidade nominal do motor de base |
3,000 RPM |
| Torque nominal (motor) |
0.32 Nm |
| Corrente nominal |
0.85 A |
| Tensão de alimentação |
3 fases, classe 200 V (105 V nominal) |
| Tipo de codificador |
17-bit Absoluto |
| Resolução do codificador |
131,072 ppr |
| Configuração da cabeça de engrenagem |
Engrenagem de redução integrada |
| Série de motores |
HC-MFS (inércia média, pequena capacidade) |
| Método de arrefecimento |
Convecção natural |
| Classificação de protecção |
IP65 |
| Servoamplificadores compatíveis |
Série MR-J2S |
| Temperatura de funcionamento ambiente |
0 a +40°C |
Vantagens da cabeça de engrenagem integrada
A cabeça de engrenagem de redução integrada serve como um multiplicador de binário - à medida que a velocidade do eixo de saída diminui, o binário disponível aumenta proporcionalmente.Esta integração fabricada mantém dimensões compactas, elimina os potenciais problemas de desalinhamento dos redutores acoplados a campo e simplifica a instalação em caixas de eixos de máquinas com espaço limitado.
A série HC-MFS apresenta características de inércia média, proporcionando uma resposta dinâmica previsível em toda a faixa de velocidade.Dispositivos de mesa X-Y, tabelas de indexação e pequenas aplicações de eixo de alimentação onde o acompanhamento suave da velocidade é essencial.
Compatibilidade dos drives e integração do sistema
O HC-MFS13G1 foi projetado para ser usado com os servoamplificadores da série MR-J2S. O codificador absoluto de 17 bits comunica nativamente com as unidades MR-J2S,com uma tensão máxima de 80 kV,.
Nota: A série HC-MFS foi descontinuada pela Mitsubishi e substituída por motores mais recentes das séries HF e HG.A HC-MFS13G1 continua a ser a parte compatível correta..
Ambientes de aplicação
A classificação IP65 fornece total exclusão de poeira e resistência a jatos de água direcionados, tornando-o adequado para a maioria dos ambientes CNC e de automação fechados.O resfriamento por convecção natural elimina a manutenção do ventilador de resfriamento, reduzindo os pontos de falha potenciais em aplicações fortemente cicladas.
Aplicações típicas incluem equipamentos de manuseio de semicondutores, montagem de dispositivos médicos, roteamento CNC de pequeno formato,e células de montagem robóticas onde os eixos servo compactos são empilhados em configurações apertadas.
Perguntas Frequentes
Que servo-amplificador requer o HC-MFS13G1?
Este motor é projetado para uso com os servoamplificadores da série Mitsubishi MR-J2S.O codificador absoluto de 17 bits comunica diretamente com unidades MR-J2S e não é nativo compatível com amplificadores MR-J3 ou MR-J4 sem interfaces de conversão.
Qual é a finalidade da designação "G1"?
O sufixo G1 indica uma cabeça de engrenagem de redução de precisão integrada que reduz a velocidade do eixo de saída ao mesmo tempo em que multiplica o binário disponível.Isto torna o motor adequado para aplicações que exigem um alto binário a velocidades de saída mais baixas sem redutores externos.
O HC-MFS13G1 ainda está em produção?
Não. A série HC-MFS foi descontinuada pela Mitsubishi Electric. Para novos projetos de sistemas, os atuais motores da série HF e HG da Mitsubishi são recomendados.Para manutenção e substituição de máquinas existentes controladas por MR-J2S, unidades originais de HC-MFS13G1 continuam disponíveis através de distribuidores industriais.
Este motor inclui um freio eletromagnético?
Não. A variante G1 padrão não inclui um travão incorporado.seria necessária uma variante equipada com travões (designada com o sufixo "B").
O HC-MFS13G1 pode substituir um HC-MFS13 (sem engrenagem) numa máquina existente?
A cabeça de engrenagem integrada altera a velocidade do eixo de saída, o binário e as dimensões físicas.Recálculos da inércia de carga, e ajustes dos parâmetros do servo.
A Mitsubishi HC-MFS13G1 é um modelo descontinuado. Verifique a compatibilidade da unidade, ajuste mecânico e parâmetros do codificador com as especificações do sistema existente antes de comprar uma substituição.
