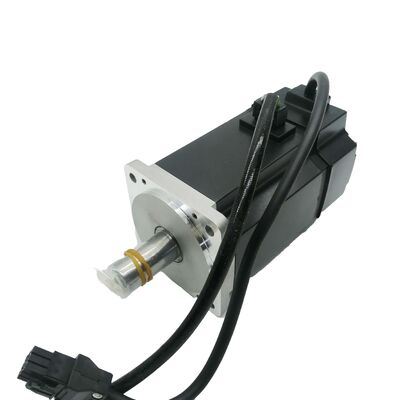

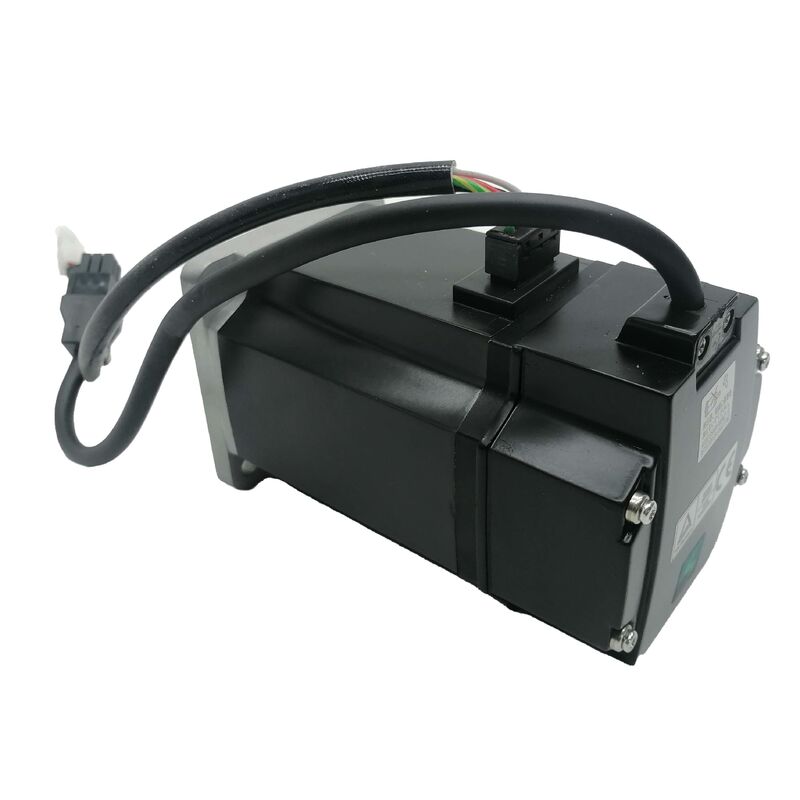

Novo Mitsubishi HC-MFS23 — Motor Servo AC de Baixa Inércia e Pequeno Porte para Automação de Alta Velocidade e Precisão

MITSUBISHI ELECTRIC · MOTOR SERVO AC · SÉRIE HC-MFS · UNIDADE NOVA

O que é este motor

O Mitsubishi HC-MFS23 é um motor servo AC sem escovas de baixa inércia de 200W da série HC-MFS da Mitsubishi Electric — uma linha de motores servo compactos e de resposta rápida, construída para aplicações de automação de precisão onde aceleração rápida, precisão posicional rigorosa e desempenho confiável em serviço contínuo são os requisitos principais.

Este anúncio é uma unidade nova. Não é uma unidade recondicionada, não é uma peça recuperada, não é um núcleo remanufaturado. Um motor novo em condição original de fábrica — com rolamentos, encoder e enrolamentos que nunca sofreram carga operacional ou ciclos térmicos em serviço. Em uma plataforma tão estabelecida quanto a série HC-MFS, essa distinção importa mais do que parece. A base instalada para esses motores é grande e envelhecida, e o mercado de reposição reflete essa realidade: unidades novas de estoque antigo e opções remanufaturadas coexistem na cadeia de suprimentos com perfis de risco muito diferentes. Uma unidade nova remove a incerteza sobre a condição que você realmente está recebendo.

O HC-MFS23 integra-se nativamente com os amplificadores servo da série MR-J2S da Mitsubishi dentro da plataforma MELSERVO — o ecossistema de acionamento para o qual esses motores foram projetados. Essa compatibilidade nativa significa que o amplificador e o motor trabalham juntos desde o início: interface de encoder compatível, padrões de parâmetros compatíveis e auto-ajuste do lado do acionamento que usa as características conhecidas do motor como ponto de partida.

Especificações Principais

A Série HC-MFS: Projetada para Movimento Rápido e Preciso

A linha de motores servo da Mitsubishi sempre foi segmentada por classe de inércia porque a física do controle de movimento torna a correspondência de inércia genuinamente importante. A série HC-MFS está na extremidade de baixa inércia desse espectro — uma escolha de design deliberada que molda tudo sobre como este motor se comporta em um sistema de automação.

Baixa inércia do rotor significa que o motor muda de velocidade rapidamente. Para um amplificador servo tentando rastrear um perfil de posição comandado com alta fidelidade, um rotor de baixa inércia é mais fácil de acelerar e desacelerar com precisão — o loop de controle pode aplicar correções mais rapidamente sem ultrapassar ou oscilar em torno do alvo. Em aplicações de alto ciclo onde um eixo completa dezenas ou centenas de movimentos de posicionamento curtos por minuto, o efeito cumulativo na produtividade é real e mensurável.

Com 200W, o HC-MFS23 não é um motor de alto torque. É um motor ágil, preciso e de resposta rápida, adequado para cargas mais leves que precisam se mover rapidamente e parar exatamente. Esse perfil abrange uma ampla gama de tarefas de automação — e explica por que a série HC-MFS se tornou uma especificação padrão na classe de máquinas para as quais foi projetada.

Três características definem o desempenho do HC-MFS23:

Rotor de baixa inércia para resposta dinâmica rápida. O design fino do rotor minimiza a massa rotacional, o que reduz diretamente a contribuição do motor para a inércia total do eixo. Isso melhora a relação de inércia entre motor e carga, permitindo que o amplificador servo execute ganhos de loop de controle mais altos sem instabilidade. Ganhos mais altos significam rastreamento de posição mais rigoroso, assentamento mais rápido após um movimento e melhor rejeição de distúrbios durante movimentos de velocidade constante — tudo isso se traduz em qualidade de saída mais consistente em equipamentos de automação de precisão.

Encoder incremental para feedback de posição confiável. O HC-MFS23 usa um encoder incremental compatível com a interface de feedback do amplificador MR-J2S. O encoder fornece os dados de posição de alta resolução que o amplificador precisa para fechar o loop de posição com precisão em todas as velocidades de operação. A integridade do encoder é uma das principais razões pelas quais unidades novas são preferidas para substituições críticas para a produção — um encoder que acumulou anos de ciclos térmicos e vibrações em serviço carrega um risco de falha que um encoder novo de fábrica não carrega.

Estrutura compacta para instalações com espaço limitado. A pequena pegada física do HC-MFS23 não é uma limitação — é um recurso para construtores de máquinas que projetam sistemas multieixos com envelopes estruturais apertados. Encaixar três ou quatro eixos servo em um quadro cartesiano compacto, uma pequena estação de montagem ou um gabinete de máquina apertado é um problema de engenharia diferente quando o tamanho do quadro do motor está trabalhando a favor do projeto, em vez de contra ele.

Integração com a Plataforma MELSERVO

O HC-MFS23 é projetado para a série de amplificadores servo MR-J2S — a plataforma MELSERVO da Mitsubishi da geração que tornou o motor HC-MFS uma especificação amplamente utilizada na indústria. O amplificador MR-J2S gerencia todas as funções de controle do motor internamente: regulação de corrente, loop de velocidade, loop de posição, processamento do encoder e funções de proteção. O controlador de movimento da máquina — um PLC MELSEC da Mitsubishi, um controlador de movimento dedicado ou um sistema de terceiros com saída de pulso — envia comandos de posição; o MR-J2S faz o resto.

Vários aspectos da plataforma MR-J2S valem a pena entender para quem comissiona ou mantém equipamentos construídos em torno dela:

Auto-ajuste. O MR-J2S inclui uma função de auto-ajuste que estima a relação de inércia da carga e ajusta os parâmetros de ganho de acordo. Executar o procedimento de auto-ajuste com a carga real da máquina conectada após uma substituição do motor produz um conjunto de parâmetros ajustados que reflete as características reais do eixo montado — uma base de comissionamento mais confiável do que a entrada manual de ganho.

Gerenciamento de parâmetros através do MR Configurator. Os parâmetros do amplificador são lidos, editados e copiados de backup através do software MR Configurator da Mitsubishi. Manter um backup de parâmetros atual para cada eixo é simples com esta ferramenta e é a prática mais eficaz para reduzir o tempo de inatividade quando uma substituição de motor é necessária.

Especificação do cabo do encoder. A interface do encoder do HC-MFS23 usa um conector e tipo de cabo específicos compatíveis com o amplificador MR-J2S. A seleção do cabo deve seguir a especificação de cabo da Mitsubishi para esta combinação motor-amplificador. A substituição de cabos não especificados introduz o risco de problemas de integridade do sinal do encoder que são intermitentes e frustrantes de diagnosticar.

Onde o HC-MFS23 é Especificado

Duzentos watts de potência com perfil de baixa inércia e estrutura compacta colocam o HC-MFS23 em uma faixa de aplicação bem definida. É uma especificação recorrente nos seguintes tipos de equipamentos:

• Eixos rotativos e lineares de unidades pick-and-place
• Posicionamento dos eixos X e Y de robôs cartesianos pequenos
• Equipamentos de dispensação e aplicação de fluidos de precisão
• Eixos de registro de aplicadores de etiquetas e impressoras-aplicadoras
• Ferramentas acionadas por servo em estações de montagem eletrônica
• Acionamentos de indexação e posicionamento de esteiras compactas
• Posicionamento de estágios de alinhamento e inspeção guiados por visão
• Eixos de registro e corte de máquinas de embalagem de pequeno formato
• Manuseio de componentes semicondutores e posicionamento de bandejas
• Eixos de travessia em equipamentos de enrolamento e conformação de bobinas

Por que a Condição Nova Importa na Aquisição de HC-MFS

A série HC-MFS está em serviço há tempo suficiente que o mercado de reposição contém unidades em todo o espectro de condições. Entendendo o que cada categoria realmente significa na prática:

Estoque antigo novo (este anúncio): Fabricado de fábrica, nunca instalado. Rolamentos com zero horas, encoder em condição original, isolamento dos enrolamentos não afetado por ciclos térmicos operacionais. Nenhuma incerteza sobre o histórico de serviço. A escolha correta quando a máquina em que este motor será instalado executa produção e o tempo de inatividade é caro.

Remanufaturado: Reconstruído a partir de um núcleo usado. A qualidade é inteiramente uma função do processo de reconstrução — especificamente se os rolamentos foram substituídos, o encoder foi testado e validado, e a unidade foi testada quanto ao desempenho em relação à especificação antes do envio. Uma reconstrução bem documentada de um centro respeitável é uma opção legítima. Uma reconstrução não documentada de uma fonte desconhecida não é.

Unidade usada / retirada: Removida de uma máquina desativada ou sucateada, condição desconhecida. Apropriado apenas quando nada mais está disponível e o risco de falha precoce é aceitável.

Para qualquer eixo onde o custo de uma segunda falha — mão de obra de reinstalação, tempo de inatividade da máquina, perda de produção — exceda a diferença de preço entre novo e remanufaturado, a condição nova é a escolha econômica direta.

Notas de Substituição e Instalação

Combine o número completo da peça. HC-MFS23 com sufixo e códigos de opção específicos é uma especificação completa. Se a placa de identificação do motor com falha mostrar caracteres adicionais após o número do modelo base, esses caracteres definem o tipo de eixo, a configuração do conector ou a opção de freio. Adquira a substituição para corresponder à designação completa da placa de identificação, não apenas ao modelo base.

Faça backup dos parâmetros do amplificador antes de remover o motor com falha. Parâmetros específicos do eixo armazenados no amplificador MR-J2S — ganho do loop de posição, ganho do loop de velocidade, constantes de tempo de aceleração, largura em posição, limites de torque — são definidos para a máquina e o eixo específicos. Faça backup deles usando o MR Configurator antes da desmontagem. Restaurar de um backup após a substituição leva minutos. Reconstruí-los manualmente do zero leva significativamente mais tempo e introduz o risco de erros de parâmetro que afetam o desempenho do eixo.

Inspecione o cabo do encoder durante uma substituição planejada. Em máquinas onde o HC-MFS23 e seu conjunto de cabos estão em serviço há muitos anos, o isolamento do cabo do encoder e os contatos do conector têm a mesma idade do motor. A substituição proativa do cabo durante uma troca de motor planejada tem menor custo e menor interrupção do que um evento de tempo de inatividade subsequente causado por falhas do encoder induzidas pelo cabo logo após a instalação do novo motor.

Execute uma verificação manual antes da operação automática. Após a instalação e restauração dos parâmetros, mova o eixo através de seu curso completo em baixa velocidade. Confirme a direção correta, movimento suave e ausência de alarmes do encoder antes de executar quaisquer ciclos automáticos. Esta etapa detecta erros de fiação e incompatibilidades de parâmetros no modo de operação mais seguro possível.

FAQ

P1. Com qual amplificador servo o Mitsubishi HC-MFS23 é compatível?

O HC-MFS23 é projetado para uso com amplificadores servo da série Mitsubishi MR-J2S dentro da plataforma MELSERVO. A interface do encoder e a especificação do conector deste motor são compatíveis com a família de amplificadores MR-J2S. Confirme o modelo específico do amplificador e a classificação de potência na documentação elétrica da máquina antes da instalação.

P2. Qual é o benefício prático de comprar um HC-MFS23 novo em vez de uma unidade remanufaturada?

Uma unidade nova possui rolamentos, encoder e enrolamentos originais de fábrica, sem horas de serviço acumuladas ou desgaste. Uma unidade remanufaturada é reconstruída a partir de um núcleo usado — a qualidade depende do escopo da reconstrução e dos padrões do reconstruidor. Para eixos de produção onde uma segunda falha causaria tempo de inatividade significativo, a condição nova elimina a incerteza do histórico de serviço que as unidades remanufaturadas carregam.

P3. O HC-MFS23 é compatível com amplificadores servo Mitsubishi mais novos, como as séries MR-J4 ou MR-JE?

O HC-MFS23 usa uma interface de encoder compatível com a geração de amplificadores MR-J2S. A compatibilidade com amplificadores MR-J4 ou MR-JE depende se uma conversão de encoder ou opção de interface apropriada está disponível para esses acionamentos. Para máquinas onde o amplificador MR-J2S está funcional, adquirir o HC-MFS23 correto para esse amplificador é o caminho mais direto. Consulte a documentação de compatibilidade da Mitsubishi Electric para configurações entre gerações.

P4. O amplificador MR-J2S precisa ser reconfigurado após a instalação de um HC-MFS23 de substituição?

Parâmetros específicos do eixo armazenados no amplificador MR-J2S — ganhos, limites, configurações de aceleração — devem ser restaurados de um backup de parâmetros feito antes da remoção do motor. O amplificador não preenche automaticamente esses valores a partir do motor. Após a restauração dos parâmetros, é recomendável executar o procedimento de auto-ajuste do amplificador com a carga da máquina conectada para confirmar se as configurações de ganho são apropriadas para o eixo remontado.

P5. O que deve ser verificado antes de retornar a máquina à produção após a substituição do motor?

Restaure os parâmetros do amplificador a partir de um backup atual, em seguida, mova o eixo manualmente através de toda a sua faixa de curso em baixa velocidade. Confirme a direção correta do movimento, velocidade suave e ausência de alarmes do encoder. Verifique o comportamento dos limites de curso do software em ambas as extremidades do curso do eixo. Conclua esta verificação manual com sucesso antes de habilitar a operação do ciclo automático.
