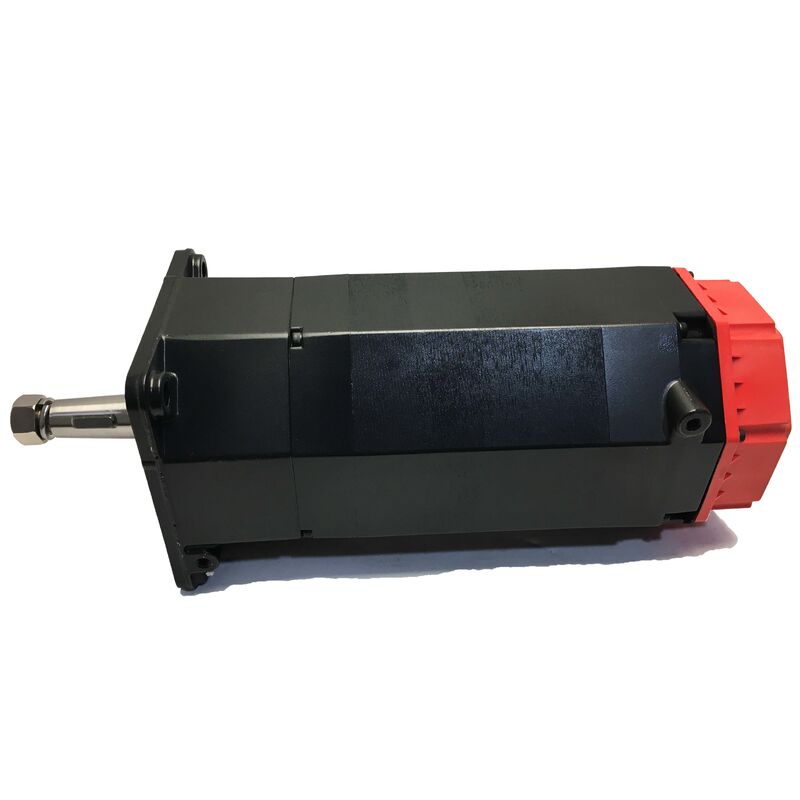

Motor Servo AC Fanuc A06B-0113-B077 — Beta B0.5/3000, Eixo Reto com Chaveta, Encoder Incremental i32b

Visão Geral do Produto

Número da Peça: A06B-0113-B077

Também Pesquisado Como: A06B0113B077, FANUC A06B-0113-B077, Fanuc A06B0113B077

Modelo do Motor: Beta B0.5/3000

Série: Motor Servo AC Sem Escovas Fanuc Beta Series Classificação: Motor Servo AC Fanuc Beta Series — 0.2 kW, 3.000 rpm de Velocidade Máxima, Eixo Reto com Chaveta, Sem Freio, Encoder Incremental i32b, IP65

Especificações Técnicas

A Série Fanuc Beta — Projetada para Eixos Compactos e Econômicos

O catálogo de motores Fanuc organiza seus motores servo em níveis de desempenho, e entender onde a série Beta se encaixa ajuda a explicar por que este motor existe ao lado das famílias mais proeminentes αiS e αiF.

Os motores da série Alpha i — αiS, αiF, αiF HV — são projetados para desempenho servo de ponta: resolução máxima do encoder, largura de banda servo apertada e a precisão posicional exigente de centros de usinagem de cinco eixos de precisão, centros de torneamento de grande formato e equipamentos de fabricação de alto desempenho. Estes são os motores certos onde o desempenho é a especificação primária.

O série Beta ocupa um escopo de design diferente. Construídos na mesma plataforma de amplificador Fanuc βi e compatíveis com a mesma geração de CNC, os motores Beta são projetados para eixos onde a operação servo sólida e confiável é importante, mas o teto de desempenho extremo da série Alpha i não é necessário — e onde o custo do sistema de usar um amplificador αiSV e um motor αiS/αiF não seria justificado pela aplicação.

Centros de usinagem pequenos, tornos CNC compactos, máquinas de torneamento com ferramentas em barra, eixos auxiliares secundários em equipamentos maiores e plataformas de automação sensíveis ao custo são onde a série Beta conquista seu lugar. O B0.5/3000 na base da linha Beta oferece exatamente o perfil de desempenho que essas aplicações precisam: um motor compacto e leve com um teto consistente de 3.000 rpm e saída de 0,2 kW, operando a partir de uma fonte de inversor de 200V através de um amplificador βiSV, fornecendo controle de posição em malha fechada adequado para as tolerâncias e acabamentos superficiais que as máquinas desta classe são projetadas para produzir.

Eixo Reto com Chaveta: Transmissão de Torque Positiva em um Pacote Compacto

O A06B-0113-B077 possui um eixo reto com uma chaveta usinada — a configuração ST, KEY que aparece consistentemente nas variantes de sufixo B0xx na série A06B-0113.

Com uma potência nominal de 0,2 kW, o torque transmitido através deste eixo é modesto. A função da chaveta aqui não é carregar torque no limite de sua capacidade de cisalhamento — é garantir que a transmissão de torque seja através de engajamento mecânico positivo, em vez de depender puramente de fixação por atrito entre o furo do cubo e o diâmetro externo do eixo. Em um pequeno eixo servo que reverte frequentemente, muda a direção da carga regularmente e experimenta vibração da estrutura da máquina, um acoplamento de eixo liso fixado por atrito pode afrouxar com o tempo. A configuração com chaveta impede completamente este modo de deterioração.

A geometria do eixo reto — em oposição ao eixo cônico encontrado em outras famílias de motores Fanuc — significa que a instalação e remoção do cubo do acoplamento são simples: o cubo desliza no eixo, a chaveta engata e o cubo é fixado axialmente. A remoção requer um extrator na face do cubo. Sem parafuso de tração, sem geometria cônica para assentar. Para um motor pequeno em uma máquina compacta onde o acesso é limitado e a manutenção precisa ser rápida, essa simplicidade tem valor prático.

Quando o A06B-0113-B077 é usado como substituto, o cubo do acoplamento do motor original é transferido para o novo sem modificação — mesmo diâmetro do eixo, mesma geometria da chaveta. A única consideração de hardware é confirmar que o fixador de retenção axial do cubo é reapertado à especificação correta após a transferência.

Encoder Incremental i32b: O Que Significa na Operação Diária

O i32b instalado no A06B-0113-B077 é um encoder incremental de 32.000 pulsos por revolução — protocolo serial, fornecendo feedback de posição e velocidade para o amplificador servo da série βi.

Incremental significa que a referência é necessária em cada energização do CNC. O i32b não retém a posição do eixo após o desligamento. Quando o CNC é energizado — no início de um turno, após a recuperação de um alarme, após um desligamento planejado — o eixo controlado por este motor não sabe sua posição no sistema de coordenadas da máquina até que execute um retorno de referência (homing) para encontrar seu marcador de referência. Somente após a detecção do marcador de referência o CNC estabelece a coordenada do eixo e permite que a máquina entre em operação automática.

Para as máquinas que este motor atende tipicamente — tornos CNC compactos, centros de usinagem pequenos, máquinas de perfurar e roscar — este comportamento de homing é padrão e já está programado na sequência de inicialização da máquina. Operadores dessas máquinas estão acostumados com o ciclo de retorno de referência como parte normal do início da máquina para o dia. Não é um mau funcionamento ou uma deficiência; é o comportamento operacional esperado para um sistema de encoder incremental.

O i32b distingue o A06B-0113-B077 das variantes de encoder absoluto na mesma família B0.5/3000. O B075 usa o encoder absoluto A32B a 32.000 ppr — ele retém a posição após o desligamento, eliminando a necessidade de homing, mas a um custo de sistema mais alto. O B077 é a opção incremental de menor custo para aplicações onde o ciclo de homing é aceitável e o benefício de retenção de posição do encoder absoluto não vale a diferença de preço.

Resolução de 32.000 ppr. Em uma esfera de 5 mm de passo em acoplamento direto, 32.000 contagens por revolução fornecem uma resolução de loop de posição de aproximadamente 156 nanômetros por contagem. Para os requisitos de precisão de posicionamento de tornos CNC compactos e centros de usinagem pequenos, esta resolução fornece qualidade de feedback adequada para as tolerâncias que essas máquinas são projetadas para manter.

Sem Freio: A Configuração Padrão para Eixos Horizontais

O número base B077 possui nenhum freio eletromagnético. A posição em repouso é mantida pelo bloqueio servo do amplificador servo βi — o loop de posição ativo, o i32b fornecendo feedback de 32.000 contagens por revolução continuamente, e o amplificador corrigindo para o ângulo do eixo comandado.

Nos eixos horizontais e eixos de alimentação de baixa inclinação que o B0.5/3000 atende tipicamente, o bloqueio servo fornece retenção de posição confiável enquanto o amplificador está ativo. Não há desvio entre posições comandadas quando o servo está ativo.

A configuração sem freio mantém o motor compacto e leve — apropriado para máquinas projetadas com um envelope de motor apertado. Também simplifica o painel elétrico da máquina: sem circuito de freio de 24V, sem relé de freio, sem temporização de freio nas sequências de inicialização e desligamento.

Onde um eixo vertical ou de alimentação inclinada está envolvido e a retenção mecânica com o servo desligado é necessária, a variante com freio deste motor se aplica. A família A06B-0113-B178 possui um freio de mola de 90V com o mesmo corpo de motor B0.5/3000. Nunca instale o B077 sem freio em uma aplicação de eixo vertical projetada para um motor com freio — o bloqueio servo não pode fornecer retenção mecânica quando o amplificador está desenergizado.

Série A06B-0113: Principais Variantes em Resumo

Todas as variantes na série A06B-0113 compartilham o corpo do motor Beta B0.5/3000 — 0,2 kW, 3.000 rpm, geometria de eixo reto. A configuração do eixo, o freio e o tipo de encoder são os fatores de diferenciação em toda a faixa de sufixos.

O B077 está na base da linha selada/sem freio: IP65 padrão, eixo com chaveta, encoder incremental, sem freio. O sufixo #7076 atualiza a vedação para IP67 para ambientes com exposição direta a refrigerante, mantendo todas as outras especificações idênticas.

Compatibilidade de Amplificador e CNC

O A06B-0113-B077 opera com amplificadores servo Fanuc série βi (βiSV) — os módulos de acionamento compactos projetados para a família de motores Beta. O βiSV aceita o protocolo de encoder incremental i32b e é parametrizado para a família de tipos de motor Beta. As plataformas CNC compatíveis incluem Fanuc Série 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B e 32i.

O motor não é compatível com amplificadores αiSV, que são projetados e parametrizados para a série de motores Alpha i. Embora tanto o βiSV quanto o αiSV operem dentro do mesmo ecossistema de acionamento Fanuc αi/βi e se comuniquem com o CNC através do mesmo barramento serial FSSB, os parâmetros do tipo de motor e as correntes nominais diferem entre as duas famílias de amplificadores.

Ao instalar o A06B-0113-B077 como substituto, confirme se os parâmetros do eixo do CNC estão corretamente definidos para o tipo de motor Beta B0.5/3000. Em máquinas onde este motor está em serviço desde a fabricação original, os parâmetros já estão definidos — verifique se eles não foram alterados antes de retornar a máquina à produção.

Aplicações Típicas

Eixos de alimentação de tornos CNC compactos. Acionamentos dos eixos X e Z em centros de torneamento CNC pequenos e tornos com ferramentas em barra onde o envelope da peça, a massa do eixo e as demandas de força de corte estão bem dentro da faixa de torque-velocidade do B0.5/3000, e o custo do sistema da combinação βiSV/motor Beta se adequa à posição de mercado da máquina.

Eixos auxiliares e de alimentação de centros de usinagem pequenos. Acionamentos de eixo secundário em VMCs compactos, centros de perfuração e rosqueamento e centros de usinagem horizontais pequenos onde a carga do eixo é leve e o motor da série βi fornece operação servo confiável em malha fechada a um preço competitivo.

Eixos de alimentação de máquinas de retificação CNC. Acionamentos de avanço da roda e de carro transversal em retificadoras cilíndricas e planas CNC pequenas onde o posicionamento incremental preciso dentro de uma faixa de trabalho definida é o requisito do eixo, e o ciclo de homing na inicialização é parte padrão da operação da máquina.

Eixos de especialidade e automação controlados por Fanuc. Eixos de posicionamento secundários em máquinas de propósito especial controladas por Fanuc, equipamentos de transferência e plataformas de automação onde o sistema de acionamento da série βi foi especificado para controle servo otimizado em custo e o motor B0.5/3000 atende aos requisitos cinemáticos do eixo.

Substituição direta em máquinas existentes equipadas com a série Beta. Qualquer máquina controlada pela série Fanuc 0i ou 30i que esteja atualmente operando motores A06B-0113-B077 em um ou mais eixos, onde uma unidade defeituosa requer uma substituição direta para restaurar a produção.

FAQ

Q1: Por que este motor requer um ciclo de homing em cada energização quando muitos outros motores Fanuc não o fazem?

O i32b é um encoder incremental — ele conta pulsos a partir de uma referência arbitrária, sem memória da posição absoluta do eixo quando a energia é removida. Toda vez que o CNC é energizado, o eixo não tem referência posicional até encontrar seu marcador de referência da máquina através de um percurso de homing (retorno de referência). As variantes de encoder absoluto nesta família de motores — B075 usa o A32B, B178 usa o A8B — retêm a posição após o desligamento e eliminam essa necessidade. O B077 com i32b troca essa conveniência por um custo de sistema menor. Em máquinas construídas em torno do B077, o ciclo de homing já faz parte do procedimento de inicialização padrão.

Q2: Qual é a diferença entre o B077 e o B077#7076 — qual é o correto para minha máquina?

O A06B-0113-B077 base possui vedação IP65 — proteção contra poeira e jatos de água direcionados. A variante #7076 atualiza para IP67 — proteção contra imersão temporária em água, adequada para spray direto de refrigerante e inundação. Todas as outras especificações são idênticas: mesma saída de 0,2 kW, mesmo teto de 3.000 rpm, mesmo encoder i32b, mesmo eixo reto com chaveta, sem freio. Especifique o #7076 se o motor for montado em uma posição regularmente exposta a contato direto com refrigerante; o B077 base é correto para ambientes protegidos onde a exposição a refrigerante é indireta.

Q3: O A06B-0113-B077 pode ser acionado por um amplificador αiSV em vez de um βiSV?

Não — não como uma substituição direta. O amplificador αiSV é projetado e parametrizado para a família de motores Alpha i (αiS, série αiF). O βiSV é o amplificador correto para motores da série Beta, incluindo o B0.5/3000. Embora ambas as famílias de amplificadores se conectem a plataformas CNC Fanuc via FSSB, os parâmetros do tipo de motor, correntes nominais e parâmetros da interface do encoder diferem. Usar um αiSV para acionar um motor Beta requer um redesenho do sistema de acionamento em nível de máquina, não uma simples alteração de parâmetro. O B077 requer um amplificador βiSV como o acionamento pareado correto.

Q4: O A06B-0113-B077 ainda está em produção ou é uma peça legada?

A família de motores Beta B0.5/3000 com encoder i32b ocupa uma posição estabelecida na linha de produtos Fanuc para eixos de máquinas-ferramenta otimizados em custo. Para máquinas que atualmente operam este motor, a peça permanece disponível através de distribuidores autorizados Fanuc e da ampla rede de pós-venda que suporta componentes Fanuc globalmente. Para planejamento de manutenção de longo prazo, instalações que operam várias máquinas com este motor podem se beneficiar de manter uma unidade sobressalente em estoque — os prazos de entrega para motores Fanuc de pequeno porte podem variar por região e estação, e ter um substituto disponível no momento em que uma falha ocorre elimina o impacto na produção de esperar pelo fornecimento.

Q5: O B077 (sem freio, encoder incremental) pode ser substituído por um B075 (encoder absoluto) para maior conveniência operacional?

O encoder absoluto do B075 elimina a necessidade de homing e é compatível no nível do corpo do motor — mesmo envelope físico, mesma geometria do eixo. No entanto, a substituição do tipo de encoder entre variantes não é apenas uma alteração de parâmetro. O conjunto de parâmetros do eixo CNC para um motor com encoder incremental e um motor com encoder absoluto difere no tipo de encoder, interpretação da resolução do feedback e comportamento de retenção de posição. Uma troca direta de B077 para B075 requer a atualização dos parâmetros do eixo no Fanuc CNC para corresponder à configuração do encoder absoluto e um estabelecimento de referência de posição absoluta único. Se essas alterações de parâmetros forem feitas corretamente e o ponto zero do eixo for restabelecido, o B075 funcionará corretamente e fornecerá o benefício operacional da retenção de posição absoluta. É uma atualização, não uma substituição intercambiável — confirme com a documentação de serviço da máquina antes de prosseguir.
