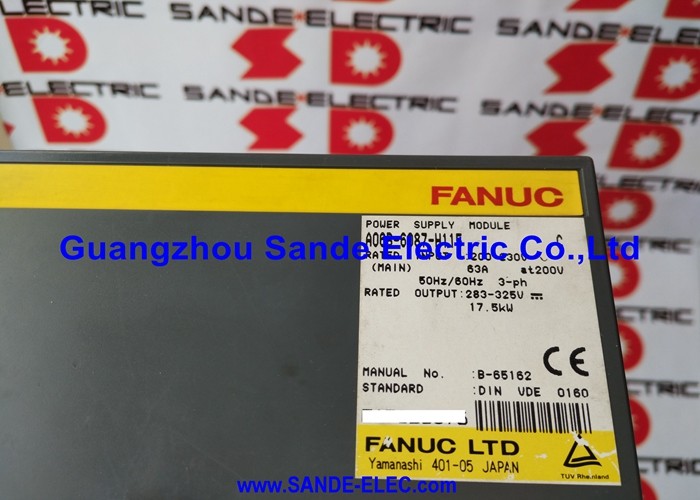

Fanuc A06B-6087-H115 | Módulo de Fonte de Alimentação Alpha PSM-15 — 17,5kW, 200–230V Trifásico, 63A de Entrada, 283–325V de Saída de Barramento CC, CNC 16i / 18i / 21i

Visão Geral

O Fanuc A06B-6087-H115 é o PSM-15 — o módulo de fonte de alimentação da classe 15 da série de drives alpha da Fanuc. Sua função é fundamental: ele recebe energia CA trifásica de 200–230V da fonte de alimentação da instalação, a retifica e regula para um barramento CC estável de 283–325V, e distribui essa tensão de barramento para todos os módulos amplificadores de servo e spindle no rack de drives. Cada movimento de eixo, cada rotação de spindle, cada pulso de corrente do motor em uma máquina CNC da série alpha extrai sua energia em última instância da saída de barramento CC deste módulo. Isso torna o PSM-15 o único ponto de continuidade de energia para todo o sistema de drives — quando ele falha, a máquina para.

A classificação de saída contínua de 17,5kW define a demanda total combinada de potência contínua que o PSM-15 pode sustentar em todos os seus módulos de drive downstream simultaneamente.

Em uma configuração típica de centro de usinagem de médio porte, um PSM-15 atende a um módulo amplificador de spindle (SPM) e a uma combinação de módulos amplificadores de servo (SVM), alimentando o spindle e os eixos de avanço juntos dentro deste envelope de 17,5kW.

A entrada nominal de 63A a 200V reflete o consumo CA primário sob condições de saída total, e este valor é o que o projeto elétrico da instalação deve acomodar — tanto em termos de classificação do disjuntor quanto de impedância da linha de energia.

O que distingue o PSM-15 das variantes de fonte de alimentação PSMR (resistor regenerativo) mais simples da mesma família é sua capacidade ativa de regeneração de energia. Quando um motor servo ou spindle desacelera, a energia cinética armazenada na massa rotativa flui de volta através do amplificador em direção ao barramento CC.

Em um sistema PSMR, essa energia é dissipada em um resistor como calor. No PSM-15, um circuito de front-end ativo retorna essa energia regenerada para a fonte de alimentação CA trifásica — efetivamente devolvendo a energia ao sistema elétrico da instalação em vez de queimá-la como calor.

Para máquinas com alta inércia de spindle ou desacelerações pesadas frequentes, essa capacidade de regeneração reduz significativamente a geração de calor dentro do gabinete elétrico e melhora a eficiência energética geral do sistema de drives.

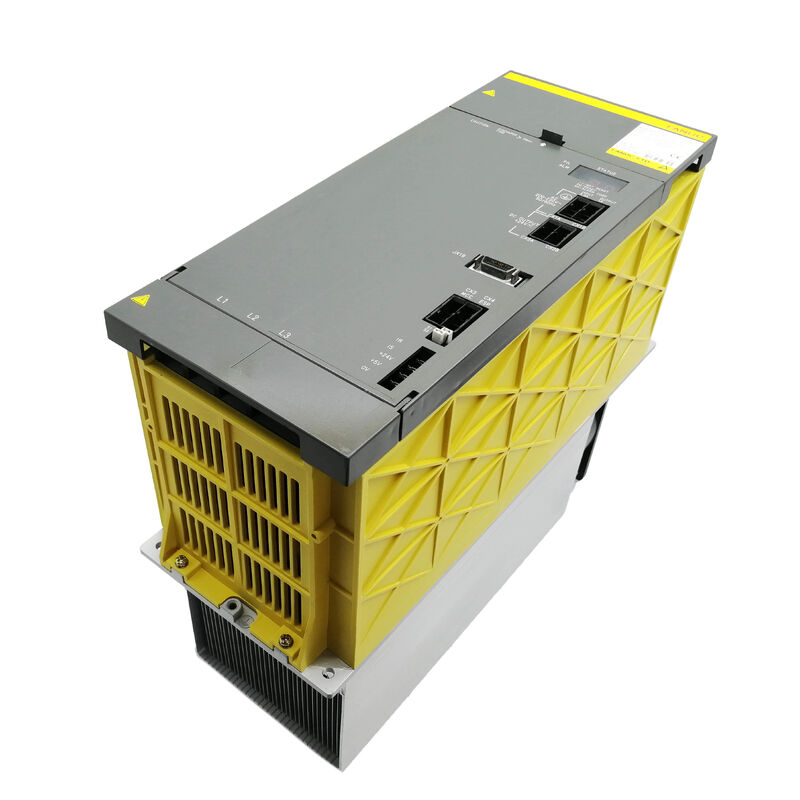

O PSM-15 é um módulo de 150mm de largura — mais largo que os módulos servo SVM de 60mm a 90mm que ele alimenta — e possui ventiladores de resfriamento internos e externos, além de um bloco de aletas de dissipador de calor externo.

Essa configuração de gerenciamento térmico reflete a operação contínua de alta corrente que o PSM-15 sustenta: os módulos de transistor de 200A em seu núcleo geram calor substancial que deve ser extraído continuamente para manter as temperaturas dos componentes dentro dos limites nominais.

O ventilador externo (A90L-0001-0335/B) e o ventilador interno (A90L-0001-0422) estão individualmente disponíveis como peças de reposição, o que é significativo porque uma falha do ventilador é um evento de manutenção recuperável em vez de uma causa para substituição completa do módulo.

Especificações Principais

O Barramento CC — O Que Significa Para Alimentar Cada Eixo

O barramento CC de 283–325V que o PSM-15 mantém não é apenas uma barra de energia — é o reservatório de energia do qual todas as demandas instantâneas de corrente do motor são extraídas. Quando três eixos servo aceleram simultaneamente, todos os três puxam corrente do barramento CC simultaneamente.

O retificador front-end e o banco de capacitores de filtro do PSM-15 são dimensionados para sustentar as demandas transitórias de pico dos amplificadores downstream, mantendo a tensão do barramento dentro da faixa regulada de 283–325V.

Se a demanda de corrente de pico combinada exceder o que o banco de capacitores pode fornecer transitoriamente, a tensão do barramento cai e o CNC detecta a condição de subtensão como um alarme de drive.

É por isso que a seleção do PSM para uma máquina específica deve considerar não apenas a demanda de potência contínua, mas o perfil de corrente simultâneo de pico de todos os eixos conectados.

A designação nominal de 15kW corresponde a uma classificação contínua; o hardware PSM-15 real suporta correntes de pico mais altas por curtos períodos característicos de eventos de aceleração servo.

O procedimento de seleção de PSM da Fanuc leva isso em consideração aplicando um fator de operação simultânea à soma de todas as classificações de potência dos eixos — o PSM-15 com 17,5kW contínuos é tipicamente apropriado para sistemas cuja demanda simultânea de pico se enquadra na diretriz de seleção.

Regeneração de Potência — Energia e Calor

Em uma máquina sem regeneração ativa, a desaceleração do spindle da velocidade nominal para zero representa um problema significativo de descarte de energia.

Um motor de spindle de 7,5kW ou 11kW girando a 6000rpm armazena energia cinética rotacional substancial. Pará-lo em um ciclo de troca de ferramenta de 2–3 segundos requer a absorção de toda essa energia cinética em algum lugar — em um sistema PSMR, em um resistor; em um sistema PSM, de volta à rede CA.

O circuito de regeneração ativa do PSM-15 monitora continuamente a tensão do barramento CC e, quando a energia de desaceleração faz com que o barramento suba em direção ao seu limite superior, ele aciona o front-end ativo para retornar corrente à fonte trifásica.

Isso mantém o barramento CC dentro dos limites de regulação sem um evento de dissipação térmica, elimina a necessidade de um conjunto de resistor regenerativo separado e reduz a carga térmica dentro do gabinete elétrico.

Ao longo de um turno de produção completo em uma máquina com trocas de ferramenta e ciclos de aceleração/desaceleração de spindle frequentes, o benefício térmico dentro do gabinete é substancial — as temperaturas do gabinete ficam mais baixas, a vida útil dos componentes se estende e a necessidade de capacidade de ar condicionado do gabinete pode ser reduzida.

Sistema de Resfriamento e Manutenção de Ventiladores

O gerenciamento térmico do PSM-15 usa três caminhos paralelos: o bloco de aletas do dissipador de calor externo conduz o calor dos módulos de transistor para o ar exterior; o ventilador externo (montado na parte externa do módulo) puxa o ar ambiente através das aletas do dissipador de calor; e o ventilador interno circula o ar dentro da carcaça do módulo para evitar pontos quentes na eletrônica de controle.

Todos os três caminhos devem estar operacionais para que o módulo sustente a saída nominal continuamente.

A manutenção do ventilador é a ação preventiva mais comum para a longevidade do PSM-15. Ambos os ventiladores estão disponíveis como peças de reposição separadas e podem ser substituídos sem trocar o módulo inteiro.

O código de alarme AL02 no display LED de 7 segmentos do painel frontal do PSM-15 indica que o ventilador do circuito de controle interno parou — este é um aviso antes de uma condição de sobretemperatura térmica e deve ser tratado como um evento de manutenção urgente em vez de um reparo adiado.

O caminho de falha do ventilador externo é semelhante: a temperatura do dissipador de calor aumenta até que AL03 (sobretemperatura do dissipador de calor) acione um desligamento do drive.

Uma recomendação prática para instalações que operam máquinas da série alpha é registrar o histórico de alarmes e substituir ambos os ventiladores durante qualquer parada de manutenção programada da máquina, independentemente de qualquer um dos ventiladores ter falhado, se o módulo for conhecido por ter mais de cinco anos de serviço de produção contínua.

O desgaste dos rolamentos do ventilador depende da idade e nem sempre apresenta ruído óbvio antes da falha do rolamento.

Placas Internas e Componentes Reparados

O PSM-15 contém duas placas principais: a placa de fiação A20B-1006-0470 lida com as conexões da seção de potência, sinais de acionamento de gate para os módulos de transistor e interface de E/S; a placa de controle A16B-2202-042x (o sufixo varia por revisão) executa o algoritmo de regulação, a lógica de proteção e o display de alarme LED.

Nenhuma das placas é vendida separadamente — o módulo é a unidade de serviço.

Os módulos de transistor (três unidades de 200A), o ventilador interno, o ventilador externo, o pacote de bateria para o circuito de controle e os fusíveis do barramento CC estão disponíveis como peças de reposição individuais e podem ser substituídos por engenheiros de serviço qualificados durante uma revisão.

Referência de Código de Alarme Alpha PSM-15

O display LED de 7 segmentos do painel frontal do PSM-15 mostra códigos de alarme durante condições de falha. Significados chave de alarme específicos para o PSM-15:

AL01 — Sobrecarga no circuito principal de entrada (específico para a classe PSM-15 a PSM-30; difere de PSM-5.5 e PSM-11 onde AL01 indica falha IPM). Verifique o equilíbrio da tensão de alimentação trifásica, os fusíveis de linha de entrada e a condição do reator CA.

AL02 — Ventilador de resfriamento do circuito de controle parou. Substitua o ventilador interno antes de retomar a operação.

AL03 — Sobretremperatura do dissipador de calor do circuito principal. Verifique a operação do ventilador externo, confirme se a temperatura ambiente do gabinete está dentro das especificações e confirme se as aletas do dissipador de calor não estão bloqueadas com névoa de refrigerante ou depósitos de cavacos.

AL04 — Queda de tensão do barramento CC. Indica que o barramento CC caiu abaixo do limiar mínimo de operação. Pode indicar um problema na entrada da fonte de alimentação, uma seção retificadora defeituosa dentro do PSM ou demanda de corrente simultânea excessiva dos módulos downstream.

AL07 — CC de baixa tensão (falha do circuito de carga do barramento CC na inicialização). O circuito de pré-carga do barramento CC não conseguiu elevar o barramento à tensão operacional dentro do tempo esperado — frequentemente indica um resistor de pré-carga ou contator defeituoso dentro do PSM.

FAQ

Q1: O A06B-6087-H115 pode alimentar módulos amplificadores alpha e alpha i series no mesmo rack de drives?

A família A06B-6087 PSM é a geração de fonte de alimentação alinhada com os módulos amplificadores alpha (pré-i) — especificamente as famílias SVM e SPM A06B-6079, A06B-6080, A06B-6088, A06B-6089 e A06B-6096. Os amplificadores da geração alpha i (ai) (SVM série A06B-6114) usam as fontes de alimentação aiPS série A06B-6110. Essas duas gerações de fontes de alimentação não são compatíveis entre si no mesmo barramento de drives. Uma máquina passando por uma atualização parcial do sistema de drives de alpha para alpha i exigiria a substituição do PSM, bem como dos módulos SVM e SPM para manter uma arquitetura de barramento de energia compatível.

Q2: Qual é o propósito do reator CA recomendado (A81L-0001-0123) na entrada do PSM-15?

O reator CA (também chamado de reator de linha) é instalado entre a fonte de alimentação da instalação e os terminais de entrada trifásica do PSM-15. Ele serve a dois propósitos: limita a taxa de aumento de corrente durante a fase de pré-carga do barramento CC na inicialização, reduzindo o estresse de corrente de irrupção nos diodos retificadores do PSM e na linha de alimentação da instalação; e atenua a distorção harmônica que o circuito retificador do PSM injetaria de volta no sistema de alimentação da instalação. Em instalações com requisitos rigorosos de qualidade de energia ou onde o PSM compartilha uma alimentação com equipamentos sensíveis, o reator não é opcional — é uma proteção tanto para o sistema de drives quanto para a infraestrutura elétrica da instalação.

Q3: Quando o PSM-15 mostra AL01, o módulo inteiro deve ser substituído ou a falha pode ser diagnosticada de forma mais específica?

Para a classe PSM-15, AL01 indica sobrecorrente no circuito principal de entrada — a corrente CA trifásica que flui para a seção retificadora excedeu o limiar de proteção. Antes de concluir que os retificadores internos ou os módulos de transistor do PSM falharam, verifique: a tensão de alimentação trifásica nos terminais de entrada do PSM (desequilíbrio de tensão ou queda de suprimento podem causar sobrecorrente aparente), os fusíveis de linha de entrada, o reator CA, se instalado (uma condição de fase aberta no reator produz um desequilíbrio severo de suprimento) e se o alarme se correlaciona com um evento operacional específico (partida do spindle, aceleração simultânea de múltiplos eixos). Uma falha que aparece apenas sob carga pesada pode indicar um módulo de transistor marginal, enquanto uma falha que aparece imediatamente ao ligar aponta para um problema no retificador ou no circuito de pré-carga.

Q4: Como a classificação de saída de 17,5kW é usada para dimensionar o PSM-15 para uma configuração de máquina específica?

Os 17,5kW do PSM-15 são uma classificação contínua — a potência total que o módulo pode entregar a todos os módulos SVM e SPM conectados simultaneamente sem exceder os limites térmicos. Para verificar se o PSM-15 é adequado para uma determinada máquina, some a potência contínua nominal de todos os módulos amplificadores conectados (servo + spindle), aplique um fator de operação simultânea (tipicamente 0,7 para levar em conta o fato de que todos os eixos raramente demandam potência nominal total simultaneamente) e confirme se esse valor está abaixo de 17,5kW. Além disso, verifique se a demanda de corrente de pico do motor do amplificador de spindle na partida ou durante cortes pesados não excede a capacidade de corrente de pico do PSM durante a duração do evento.

Q5: Qual é o efeito na máquina se o ventilador interno ou externo do PSM-15 falhar, e quão urgente é o reparo?

Uma falha do ventilador deve ser tratada com urgência — não porque a máquina para imediatamente, mas porque a margem térmica restante diminui e o tempo para um desligamento relacionado ao calor se torna imprevisível. Com o ventilador externo parado, a temperatura do dissipador de calor aumenta durante a operação até que AL03 dispare e o PSM desligue para proteger os módulos de transistor. Em um ambiente ambiente fresco, isso pode levar minutos ou horas; em um ambiente de produção de verão com um gabinete quente, isso pode acontecer em minutos após a parada do ventilador. A falha do ventilador interno tem consequências semelhantes para a temperatura da placa de controle. Em ambos os casos, continue operando a máquina apenas com monitoramento próximo e planeje a substituição imediata do ventilador — a substituição do ventilador é um reparo menor em comparação com a substituição do módulo de transistor que uma falha por superaquecimento exigiria.
