Fanuc A06B-6164-H223#H580 | Amplificador Servo/Eixo de Rotação Beta i — BiSVSP 40/40-15, Servo de Eixo Duplo de 13A + Eixo de Rotação de 15kW, 200–240VAC, FSSB, Fonte de Alimentação Integrada

Visão Geral

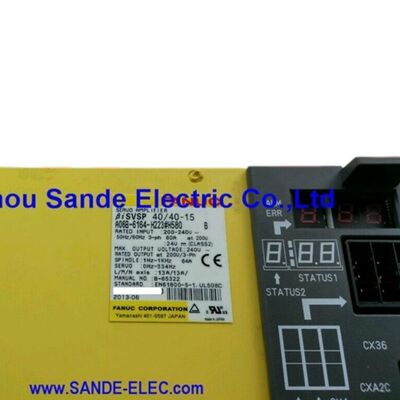

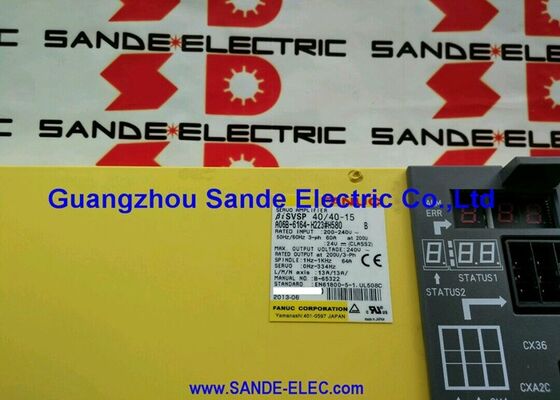

O Fanuc A06B-6164-H223#H580 é um BiSVSP 40/40-15 — uma unidade amplificadora combinada de servo e eixo de rotação da série Beta i de segunda geração que integra dois canais de servo (cada um de 13A) e um canal de eixo de rotação de 15kW em uma única unidade autônoma com sua própria fonte de alimentação integrada.

Esta arquitetura combinada é a característica definidora da família BiSVSP da série Beta i: uma unidade substitui o que de outra forma exigiria um PSM separado, dois módulos servo SVM e um módulo de eixo de rotação SPM em uma instalação da série alpha, reduzindo substancialmente a contagem de hardware do gabinete e simplificando a fiação do sistema de acionamento para máquinas-ferramenta CNC de pequeno a médio porte.

Projetado especificamente para os controles CNC Fanuc 0i-D e 0i-Mate-D, o A06B-6164-H223#H580 aciona os motores servo Beta i biS22/3000 em seus dois canais servo e o motor de eixo de rotação Beta i biLP15 em seu canal de eixo de rotação.

A saída de 13A por eixo servo corresponde corretamente à demanda de corrente nominal do biS22 com torque contínuo total, e a classificação do canal de eixo de rotação de 15kW cobre a saída de potência total do biLP15 em sua faixa de velocidade operacional.

Todos os três canais do motor são coordenados através do anel de fibra óptica FSSB que conecta o controle 0i-D à unidade de acionamento.

O sufixo #H580 identifica esta como a série padrão de entrada de 200V, operando a partir de uma fonte de alimentação CA trifásica de 200–240V — a tensão padrão da oficina na maioria dos mercados globais.

Isso o distingue das variantes de alta tensão (HV) usadas em infraestruturas de 400V.

O redesenho de segunda geração (da plataforma original A06B-6134 BiSVSP) abordou problemas de confiabilidade conhecidos nas unidades de primeira geração, mantendo a compatibilidade mecânica e funcional com a mesma plataforma Fanuc 0i.

Especificações Principais

Arquitetura BiSVSP — Servo e Eixo de Rotação em Uma Unidade

A arquitetura BiSVSP (Beta i Servo/Spindle) integra funções que a série alpha implementa como módulos separados: fonte de alimentação (PSM), módulos de acionamento servo (SVM) e módulo de eixo de rotação (SPM) são todos combinados na única unidade BiSVSP.

Essa integração fornece o sistema de acionamento completo para uma máquina CNC pequena em uma única caixa — conecte a CA trifásica, conecte o cabo de fibra FSSB do CNC, fiação os três motores e o sistema de acionamento da máquina estará completo.

A fonte de alimentação integrada retifica a entrada CA trifásica e gera o barramento CC interno que alimenta simultaneamente os estágios de saída servo e de eixo de rotação. A energia de regeneração da frenagem do eixo de rotação e da desaceleração do eixo é retornada a este barramento interno.

A conexão FSSB ao controle 0i-D transporta todos os dados de comando e feedback do eixo em um único anel de fibra óptica, com a unidade BiSVSP atuando como um único nó FSSB que o CNC reconhece como dois eixos servo e um canal de eixo de rotação.

Esta arquitetura é deliberadamente direcionada a máquinas menores onde a simplicidade e o custo de um sistema de acionamento de unidade única superam a flexibilidade de expansão modular da série alpha. O 0i-Mate-D é o centro de usinagem e centro de torneamento de entrada da Fanuc, e o BiSVSP 40/40-15 é o sistema de acionamento projetado para combiná-lo: compacto, econômico, completo.

Segunda Geração — Melhorias de Confiabilidade em Relação ao A06B-6134

A série A06B-6164 é o redesenho de segunda geração da família original A06B-6134 BiSVSP, que introduziu o conceito combinado servo/eixo de rotação para a plataforma Beta i em 2004. O A06B-6164 aborda problemas específicos de confiabilidade identificados em serviço de produção nas unidades de primeira geração: gerenciamento térmico aprimorado dos estágios de potência combinados, layout de PCB revisado para melhor separação de caminhos de potência de alta corrente de sinais de controle de baixo nível e circuito de proteção IPM atualizado.

A segunda geração mantém compatibilidade total com os mesmos controles CNC 0i/0i-Mate-D e os mesmos motores das séries biS e biLP, tornando-o um substituto direto para unidades de primeira geração em serviço.

A incompatibilidade com amplificadores da série alpha é fundamental — a série alpha usa a arquitetura modular PSM/SVM/SPM com uma tensão de barramento CC diferente, configuração de dispositivo FSSB diferente e conjuntos de parâmetros de motor diferentes.

Uma máquina projetada para BiSVSP não pode substituir módulos alpha sem alterar todo o sistema de acionamento.

FAQ

P1: O BiSVSP 40/40-15 aciona ambos os eixos servo e o eixo de rotação — o que acontece com o eixo de rotação se um eixo servo apresentar alarme?

A arquitetura interna da unidade BiSVSP isola eletricamente os estágios de saída servo do estágio de saída do eixo de rotação.

Um alarme de eixo servo (alarme IPM no canal L ou M) desenergizará o eixo servo afetado e gerará um alarme CNC, mas o canal do eixo de rotação pode continuar operando se o CNC não comandar uma parada de emergência.

Na prática, a maioria dos programas de ladder da máquina aciona uma parada de emergência em qualquer alarme servo, o que também para o eixo de rotação. A resposta específica depende do design da lógica do ladder do PMC da máquina.

P2: O A06B-6164-H223#H580 pode operar motores da série biS além do biS22?

O BiSVSP 40/40-15 é classificado e testado de fábrica com o biS22/3000 a 13A por eixo. Motores servo Beta i menores — biS8, biS12 — têm correntes nominais inferiores a 13A e podem ser acionados pelo BiSVSP sem problemas de sobrecorrente; o acionamento simplesmente opera com uma fração de sua capacidade de saída.

Os parâmetros servo devem ser definidos para as especificações do motor instalado real.

Motores Beta i maiores que requerem mais de 13A de corrente contínua não podem ser usados — o limite de saída do IPM é a classificação de 13A por canal.

P3: O sufixo #H580 indica a série 200V — existem variantes de 400V disponíveis para a configuração BiSVSP 40/40-15?

A família A06B-6164 BiSVSP é apenas uma série de entrada de 200V. A série de alta tensão de entrada de 400V de amplificadores Beta i possui números de peça diferentes na faixa A06B-616x.

Se a infraestrutura da máquina for trifásica de 400V, a unidade correspondente da série de alta tensão é necessária.

O sufixo #H580 denota sempre um módulo da série padrão de 200V dentro da linha A06B-6164.

P4: Qual topologia FSSB o BiSVSP 40/40-15 usa e como ele aparece para o CNC 0i-D?

A unidade BiSVSP se conecta ao anel FSSB do 0i-D como um único nó de fibra óptica. A inicialização FSSB do CNC detecta o BiSVSP como fornecendo dois eixos servo (L e M) e um canal de eixo de rotação — a mesma atribuição de canal que três módulos alpha separados forneceriam, mas de um único endereço de nó no anel.

Os cabos de fibra FSSB nos conectores de entrada (COP10A) e saída (COP10B) do BiSVSP formam o anel.

Se houver nós FSSB adicionais (outros acionamentos de eixo), eles se encadeiam do COP10B do BiSVSP para o próximo módulo.

P5: Quais são os modos de falha mais comuns no A06B-6164-H223#H580 em serviço de produção?

Falhas de IPM (Intelligent Power Module) nos estágios de saída servo — tipicamente causadas por falha de isolamento do enrolamento do motor que conduz corrente de falha através dos transistores de saída — são as falhas de hardware súbitas mais comuns.

O conector do cabo do codificador do motor biS22 pode desenvolver falhas de contato intermitentes após anos de movimentos repetidos do eixo, produzindo alarmes relacionados ao codificador em vez de falhas de acionamento; verifique o cabo e o conector do codificador primeiro quando um alarme de feedback de posição aparecer.

O envelhecimento do capacitor eletrolítico interno após uma longa vida útil pode produzir irregularidade na tensão do barramento CC e é tipicamente abordado durante uma recondicionamento completo da unidade em oficina.

Todas as unidades BiSVSP reparadas devem ser testadas sob carga com motores servo biS reais e um motor de eixo de rotação biLP em um sistema de teste Fanuc 0i antes de retornar ao serviço.
