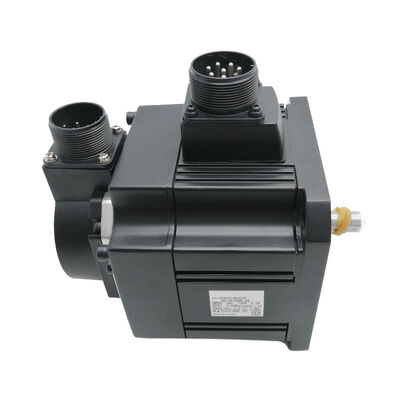

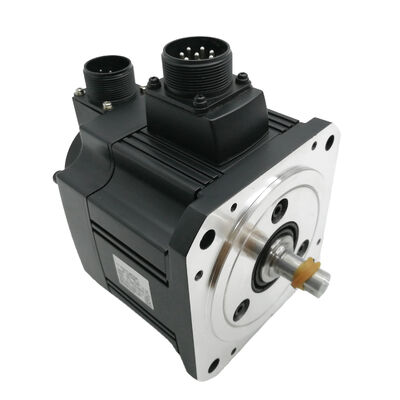

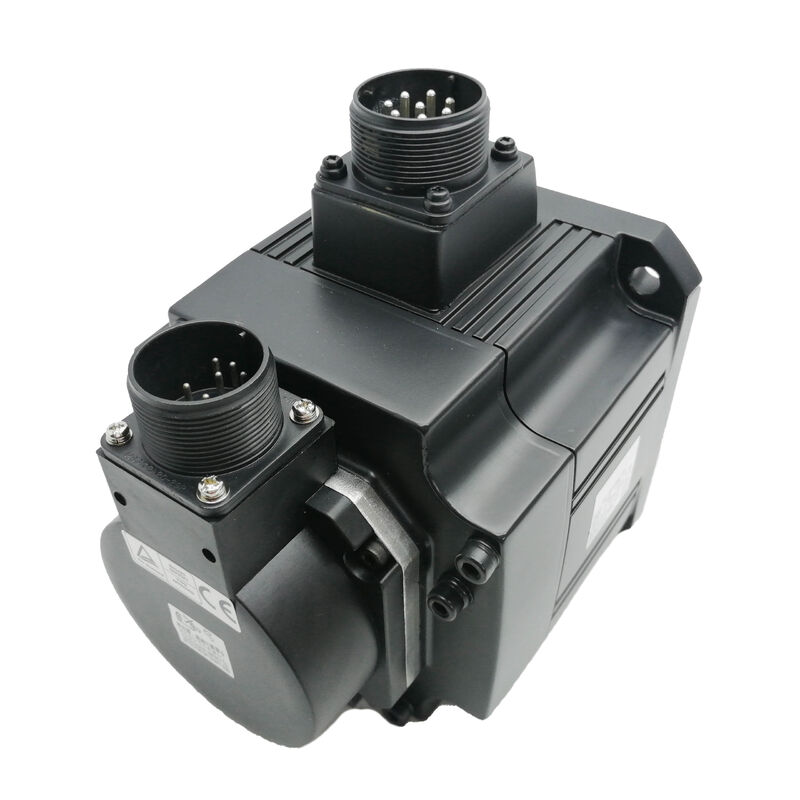

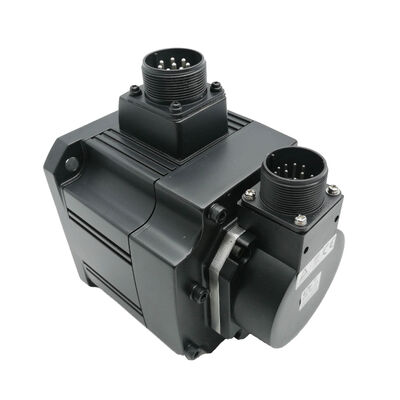

Motor Servo AC de Inércia Média Mitsubishi HC-SF52BK-S2 de 800W
O Mitsubishi HC-SF52BK-S2 é um motor servo AC sem escovas de inércia média de 800W, projetado para ambientes de energia industrial de 480V AC. Este motor possui um freio de retenção integrado de fábrica, tornando-o ideal para acionamentos de eixo vertical e aplicações que exigem retenção mecânica de posição quando desenergizado.
Nota Importante: Este motor foi descontinuado pelo fabricante. Embora unidades novas de estoque antigo e remanufaturadas permaneçam disponíveis através de distribuidores industriais, os prazos de entrega são menos previsíveis do que para peças de produção atual.
Especificações Principais
| Número do Modelo |
HC-SF52BK-S2 |
| Potência Nominal |
800W |
| Velocidade Nominal |
2000 RPM |
| Tensão de Alimentação |
480V AC |
| Tipo de Motor |
Servo AC sem Escovas |
| Série |
HC-SF (Média Inércia) |
| Freio Integrado |
Sim (BK) |
| Classe de Inércia |
Média |
| Sistema de Feedback |
Encoder Incremental |
| Compatibilidade do Drive |
Série MR-J2S (MELSERVO) |
| Método de Resfriamento |
Autorefrigerado (Convecção Natural) |
| Tipo de Montagem |
Montagem em Flange |
| Status |
Descontinuado pelo Fabricante |
Características e Aplicações do Motor
Benefícios do Design de Média Inércia
Os motores de média inércia da série HC-SF proporcionam movimento estável e controlável em eixos com inércia de carga moderada a substancial. Este design oferece relações de inércia favoráveis para cargas acionadas mais pesadas, resultando em retenção de posição firme sob carga e resposta previsível em toda a faixa de velocidade de operação.
Funcionalidade do Freio de Retenção
O freio de retenção integrado engata automaticamente quando a energia do motor é removida, travando o eixo do motor para manter o eixo estacionário contra gravidade ou cargas estáticas. Este recurso crítico de segurança evita movimentos descontrolados em eixos verticais e componentes de máquinas carregados.
Requisitos de Alimentação do Freio: O freio de retenção requer uma fonte separada de 24V DC, controlada através da lógica de sequência da máquina via controlador CNC ou saídas de relé PLC.
Verificações Críticas de Instalação
- Verificação de Liberação do Freio: Confirme se o eixo se move livremente com o torque servo normal quando energizado
- Verificação de Retenção do Freio: Verifique se o eixo permanece estacionário sem torque servo quando desenergizado
Aplicações Típicas
- Acionamentos de cabeçote de fuso de eixo Z em centros de usinagem CNC
- Posicionamento de eixo principal e de carro transversal em tornos CNC
- Eixos de acionamento de mesa rotativa e cabeçote de indexação
- Atuadores de juntas de robôs industriais que exigem estacionamento com freio
- Posicionamento do eixo vertical de carregadores de pórtico
- Posicionamento de paletes e gabaritos em linhas de transferência
Compatibilidade do Drive e Integração do Sistema
O HC-SF52BK-S2 é projetado para amplificadores servo da série Mitsubishi MR-J2S, com o MR-J2S-80A sendo o par típico de 800W. O gerenciamento de parâmetros é feito através do software MR Configurator da Mitsubishi para backup, ajuste e diagnóstico.
Nota de Compatibilidade: A interface do encoder da série HC-SF é compatível com amplificadores MR-J2S. A compatibilidade direta com os amplificadores MR-J4 ou MR-JE atuais não é garantida.
Orientação de Aquisição para Motor Descontinuado
- Verifique o número completo da peça HC-SF52BK-S2 para compatibilidade do freio e do conector
- Considere estoque antigo novo para menor incerteza ou unidades remanufaturadas qualificadas
- Inspecione e potencialmente substitua os conjuntos de cabos envelhecidos durante a troca do motor
- Mantenha peças de reposição no local para equipamentos críticos de produção
Perguntas Frequentes
Qual amplificador servo é compatível com o Mitsubishi HC-SF52BK-S2?
O HC-SF52BK-S2 é projetado para amplificadores servo da série Mitsubishi MR-J2S, tipicamente o MR-J2S-80A para aplicações de 800W. Confirme com a documentação elétrica da máquina.
O freio de retenção é necessário e um modelo sem freio pode ser substituído?
O freio é necessário para eixos verticais e aplicações críticas de segurança. Modelos sem freio não podem ser substituídos com segurança onde a retenção de posição é necessária quando desenergizado.
O que a classificação de 480V significa para a instalação?
A classificação de 480V AC indica compatibilidade com a rede industrial trifásica padrão norte-americana, eliminando a necessidade de transformadores abaixadores em instalações de 480V.
Quais etapas são necessárias após a substituição do motor?
Faça backup dos parâmetros do amplificador MR-J2S antes da remoção, restaure após a instalação, verifique o movimento e a direção do eixo e teste criticamente a função de retenção do freio antes de habilitar a operação automática.
