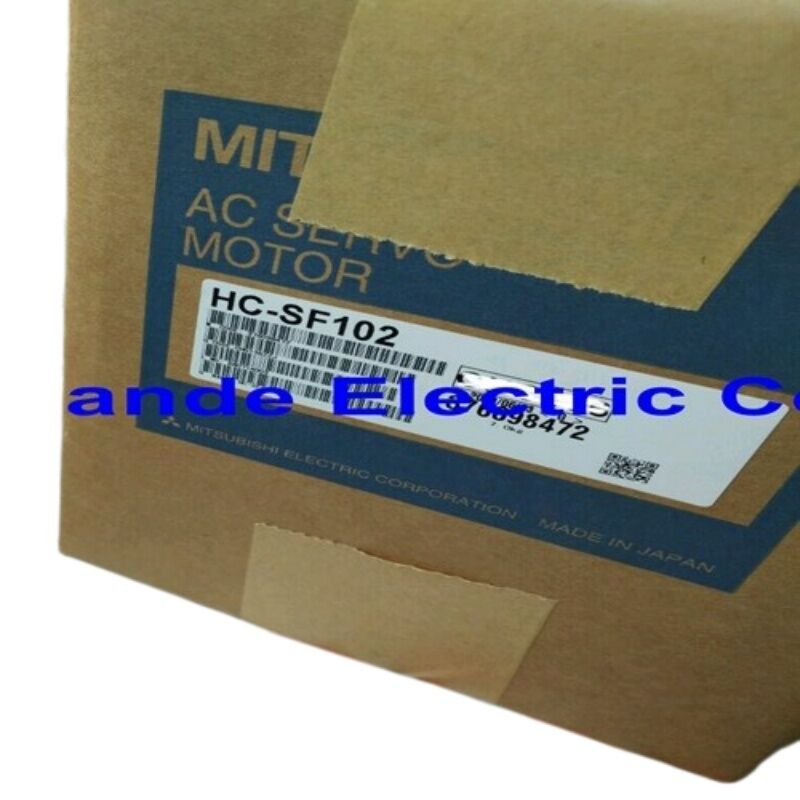

Mitsubishi HC-SF102 AC Servomotor
Um motor de 1 kW que ganhou a sua reputação através de décadas de desempenho confiável em máquinas CNC em várias aplicações industriais.
Visão geral do produto
O Mitsubishi HC-SF102 é um servomotor sem escovas AC de 1.0 kW (1,000W) da série HC-SF, projetado para aplicações de média inércia.78 Nm, este motor dispõe de uma alimentação AC trifásica a 123 V e 6 A de corrente nominal.
Características fundamentais
- Eje cilíndrico liso e reto a φ24 mm
- Diâmetro do centro de 110 mm com flange de 130 * 130 mm
- Refrigeração por convecção natural (sem ventilação)
- Sistema de codificação externo OSA17-20 (vendido separadamente)
- Compatível com os servoamplificadores da série MR-J2
Especificações técnicas
| Parâmetro |
Valor |
| Output nominal |
1.0 kW (1 000 W) |
| Velocidade nominal |
2,000 RPM |
| Torque nominal |
~ 4,78 Nm |
| Corrente nominal |
6 A |
| Corrente máxima |
18 A |
| Tensão de alimentação |
3 fases AC 123V |
| Tipo de eixo |
Eje liso e reto, φ24 mm |
| Diâmetro de centralização |
φ110 mm |
| Tamanho da flange |
130 * 130 mm |
| Codificador |
OSA17-20 externo (vendido separadamente) |
| Freio eletromagnético |
Não incluído |
| Método de arrefecimento |
Convecção natural (não ventilada) |
| Série de motores |
HC-SF (inércia média, capacidade média) |
| Discos compatíveis |
Série MR-J2 |
| Temperatura de funcionamento ambiente |
0 a +40°C |
Arquitetura de codificador externo
O HC-SF102 utiliza um eixo auxiliar traseiro projetado para aceitar a unidade de codificação OSA17-20 como um componente separado e montado em campo.Este projeto modular permite a substituição independente do motor ou do codificador, minimizando o tempo de inatividade durante a manutenção.
Aplicações típicas
Muito adequado para várias aplicações industriais, incluindo:
- Eixos de alimentação X, Y e Z em centros de usinagem verticais
- Eixos de alimentação de centros de usinagem horizontais
- Dispositivos de mesa giratória
- Sistemas automatizados de manuseio de materiais
Compatibilidade do Disco
O HC-SF102 é projetado especificamente para servoamplificadores da série MR-J2. O codificador OSA17-20 comunica usando arquitetura de sinal de codificador analógico e não é compatível com os novos MR-J2S, MR-J3,ou amplificadores MR-J4 que utilizem protocolos de codificadores digitais em série.
Perguntas Frequentes
O HC-SF102 vem com o codificador OSA17-20?
Sempre confirme se o sistema de medição OSA17-20 está incluído ou precisa ser fornecido de forma independente ao encomendar uma substituição.
Qual é a diferença entre o HC-SF102 e o HC-SFS102?
Ambos são motores de 1 kW, 2.000 RPM, mas pertencem a gerações de acionamento diferentes.enquanto o HC-SFS102 possui um codificador absoluto de 17 bits para amplificadores MR-J2S.
Há uma versão de eixo com teclado do HC-SF102?
O HC-SF102K tem a mesma configuração de motor com a adição de uma chave no eixo de saída para bloqueio mecânico positivo com transmissão de binário.
O HC-SF102 pode ser utilizado num eixo vertical?
Para eixos verticais, a escolha correta é a HC-SF102B (variante equipada com freio).
Quais são os problemas de serviço mais comuns com o HC-SF102?
As falhas de rolamentos em ambas as extremidades e os problemas do codificador externo OSA17-20 são as falhas mecânicas e elétricas mais frequentemente relatadas.Danos nos conectores de energia também são comuns em motores de serviço ativo.
O Mitsubishi HC-SF102 é um servomotor legado. Confirme a disponibilidade do codificador, a compatibilidade da unidade e a configuração do eixo com as especificações originais da sua máquina antes de encomendar.
