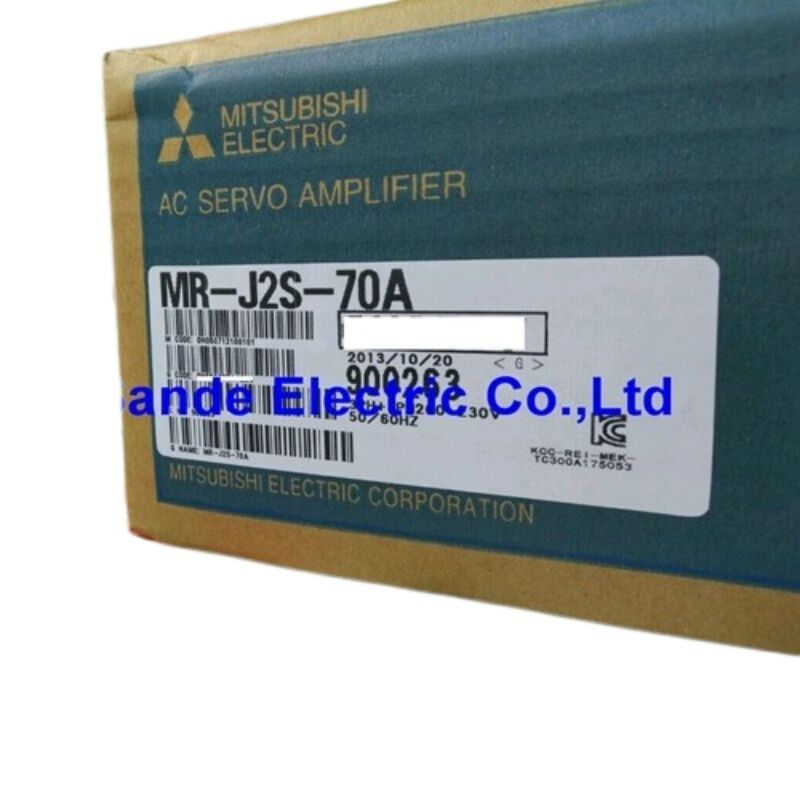

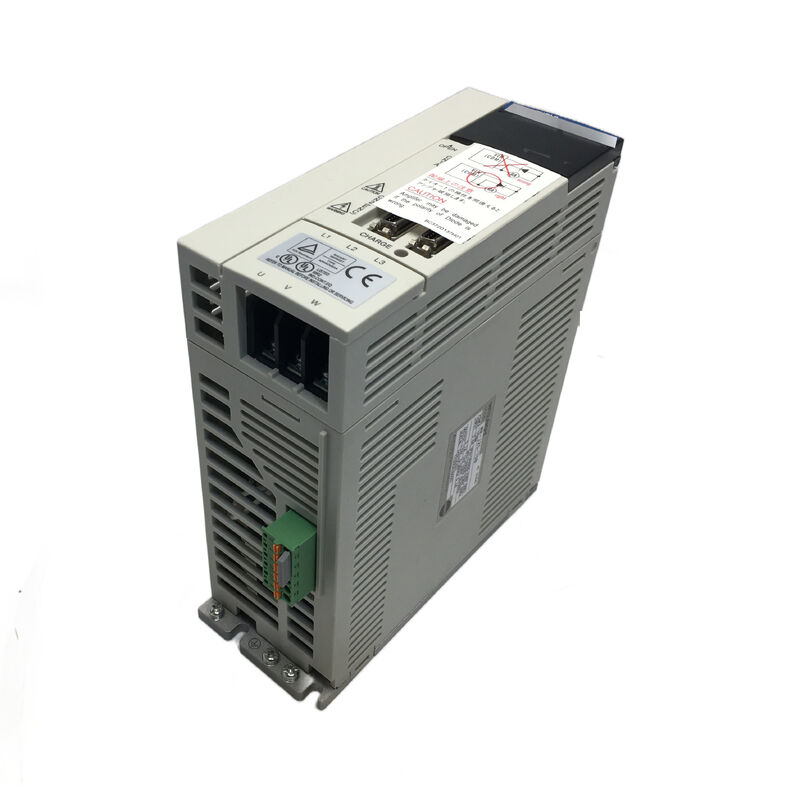

Amplificador Servo AC Mitsubishi MR-J2S-70A — Drive MELSERVO J2S de 750W para Controle Preciso de Movimento

Operar um sistema servo corretamente começa com o amplificador. O motor recebe a atenção, mas é o drive que lê o feedback de posição, calcula a correção e dispara o estágio de saída centenas de vezes por segundo para manter o eixo onde deveria estar. O Mitsubishi MR-J2S-70A é o amplificador de 750 W da bem estabelecida série MELSERVO J2S — um servo drive AC de uso geral que lida com controle de posição, velocidade e torque com a confiabilidade pela qual a plataforma servo industrial da Mitsubishi é conhecida.

O que o MELSERVO J2S Trouxe

A série J2S representou um passo significativo da Mitsubishi em relação à geração J2 anterior. A principal melhoria foi o encoder do motor servo: os motores acoplados ao J2S usam um encoder absoluto de 17 bits (131.072 pulsos/rotação), que oferece resolução e precisão de posição consideravelmente mais finas do que o predecessor da série J2. Do lado do amplificador, isso se traduz em um loop de controle mais apertado e estável — o drive está trabalhando com mais dados de posição por revolução, então os comandos de velocidade e posição são rastreados de forma mais limpa, especialmente em baixas velocidades e durante o posicionamento fino.

O J2S também introduziu auto-tuning em tempo real, que monitora continuamente a dinâmica da máquina e ajusta as configurações de ganho do servo de acordo. Em uma máquina onde as características de carga mudam — um braço robótico se movendo por diferentes configurações, ou uma roda de esmeril que muda de massa à medida que se desgasta — a função de auto-tuning mantém o loop estável sem intervenção manual.

Especificações Técnicas

Três Modos de Controle — Um Drive

O MR-J2S-70A não é um controlador de posição dedicado. Ele lida com três modos de operação distintos e, criticamente, pode alternar entre eles em tempo real com base em sinais de entrada digitais:

Modo de controle de posição — o drive segue um trem de pulsos de alta velocidade do controlador upstream. Cada pulso representa um incremento de posição comandado. Com frequência de pulso de entrada de até 500 kpps de um receptor diferencial, o drive pode seguir comandos de posição rápidos, enquanto o encoder de 131.072 ppr fornece a resolução de feedback para executá-los com precisão.

Modo de controle de velocidade — uma entrada de tensão analógica (0 a ±10 V CC) ou uma de sete velocidades programadas internamente define a velocidade alvo. O drive então regula a velocidade do motor para corresponder, com rampas de aceleração e desaceleração suaves configuráveis por parâmetros.

Modo de controle de torque — uma tensão analógica (0 a ±8 V CC) comanda diretamente o torque de saída. A velocidade é limitada a um teto programável, e o drive fornece a corrente necessária para manter o torque comandado até esse limite de velocidade. Este modo é usado em aplicações de controle de tensão, prensagem e fixação.

Controle PWM Senoidal — Por Que Importa

O MR-J2S-70A usa controle de corrente PWM senoidal para acionar o motor. A distinção de métodos de comutação trapezoidal ou de seis passos mais simples é significativa na prática: a excitação senoidal produz uma saída de torque mais suave com menos ondulação, o que significa operação mais silenciosa, menos vibração mecânica e melhor desempenho do servo em baixas velocidades.

Em baixas velocidades — alimentação de rastejamento em uma máquina de esmerilhar, posicionamento fino em um dispositivo de montagem — a diferença entre comutação senoidal e trapezoidal é perceptível no nível de vibração e na estabilidade da velocidade. Para aplicações onde o acabamento superficial ou a precisão posicional em baixa velocidade são importantes, a arquitetura de controle senoidal é parte do motivo pelo qual a série J2S conquistou sua posição como plataforma de referência para aplicações servo Mitsubishi durante sua era de produção.

O Sistema de Posição Absoluta

A documentação MELSERVO J2S afirma que adicionar uma bateria ao amplificador servo converte o sistema para operação de posição absoluta — nenhum hardware adicional é necessário além do suporte da bateria. Com o backup de bateria ativo:

• O encoder lembra sua posição através dos ciclos de energia
• A reinicialização da máquina não requer uma sequência de retorno de referência
• Após um alarme ou parada de emergência, a posição do eixo é conhecida imediatamente

Configurar uma posição de referência uma vez durante a comissionamento inicial é tudo o que é necessário. A partir desse ponto, o sistema absoluto mantém o datum do eixo indefinidamente. Para máquinas com múltiplos eixos e sequências de homing complexas, eliminar o retorno de referência a cada inicialização é um ganho tangível de produtividade.

Auto-Tuning — Vantagem Prática de Configuração

Muitos amplificadores servo requerem ajuste manual de ganho: o engenheiro de comissionamento define ganho proporcional, ganho integral e ganho derivativo com base em estimativas de inércia e resposta medida, e então itera até que o sistema esteja estável e responsivo. Funciona, mas leva tempo, conhecimento e retrabalho quando as características da máquina mudam.

O auto-tuning em tempo real do MR-J2S-70A lida com isso continuamente. O drive estima a inércia da máquina a partir da resposta de torque e aceleração do motor, e ajusta os ganhos do servo de acordo. Novas máquinas são comissionadas mais rapidamente. Máquinas onde a carga varia — um robô pegando diferentes peças de trabalho, ou um fuso com diferentes ferramentas — permanecem devidamente ajustadas sem ajuste manual periódico.

Áreas de Aplicação Típicas

A classificação de 750 W do MR-J2S-70A o coloca na faixa intermediária da família de amplificadores J2S — capaz o suficiente para a maioria das aplicações de acionamento de eixo CNC e automação, compacto o suficiente para caber em um gabinete de controle padrão. Ele é encontrado acionando:

Eixos de Máquinas Ferramenta CNC — acionamentos de alimentação X, Y, Z em fresadoras, tornos e centros de usinagem onde a repetibilidade sub-micrométrica é exigida

Braços Robóticos e Robôs SCARA — acionamentos de juntas onde a combinação de velocidade, torque e retenção de posição absoluta atende aos requisitos da aplicação

Equipamentos de Montagem Automatizada — estações de inserção de precisão, aparafusamento e prensagem onde o modo de controle de torque fornece gerenciamento preciso de força

Sistemas de Esteiras e Indexação — acionamentos de web controlados por velocidade e mesas rotativas controladas por posição

Sistemas de Enrolamento e Tensão — aplicações de enrolamento de material onde o modo de torque com limitação de velocidade fornece tensão precisa em diferentes diâmetros de rolo

FAQ

P1: Quais motores servo são compatíveis com o MR-J2S-70A?

O MR-J2S-70A tem classificação de 750 W e combina com motores servo das séries HC-SFS, HC-KFS, HC-MFS e HC-UFS da Mitsubishi na classe de 750 W / 200 V. Modelos de motores compatíveis específicos incluem HC-SFS73, HC-KFS73, HC-MFS73 e HC-UFS72. Sempre confirme a compatibilidade com a tabela de combinação motor-amplificador da Mitsubishi para o seu modelo de motor exato.

P2: O MR-J2S-70A pode aceitar energia monofásica e trifásica?

Sim. O MR-J2S-70A aceita entrada de energia monofásica ou trifásica de 200–230 V CA a 50/60 Hz. Para 230 V monofásicos, conecte em L1 e L2 e deixe L3 aberto. Essa flexibilidade é útil em instalações onde apenas a fonte monofásica está disponível no gabinete de controle.

P3: O MR-J2S-70A suporta operação de posição absoluta e o que ele requer?

Sim — adicionar uma bateria ao amplificador servo habilita a operação de posição absoluta usando o encoder de 17 bits em motores servo compatíveis da série J2S. Uma vez que uma posição de referência é definida durante o comissionamento, o sistema retém a posição do eixo através do desligamento. Nenhum ciclo de retorno de referência é necessário na inicialização.

P4: Qual software é usado para configurar e diagnosticar o MR-J2S-70A?

O MR-J2S-70A se comunica via RS-232C ou RS-422 com um PC executando o software MR Configurator da Mitsubishi. Isso permite a configuração de parâmetros, operação de teste, ajuste de ganho, monitoramento de status e revisão do histórico de alarmes através de uma interface de computador sem a necessidade de navegar pelos parâmetros do drive manualmente através dos botões do painel frontal.

P5: O MR-J2S-70A ainda está em produção e qual é o substituto atual?

A série MR-J2S foi oficialmente descontinuada pela Mitsubishi Electric e é um produto legado maduro. O substituto da geração atual é a série MR-J4, que oferece codificação de maior resolução, auto-tuning aprimorado e capacidade de comunicação SSCNET III/H. No entanto, os amplificadores MR-J2S permanecem amplamente disponíveis através do mercado de automação industrial para fins de manutenção e reparo de máquinas.
