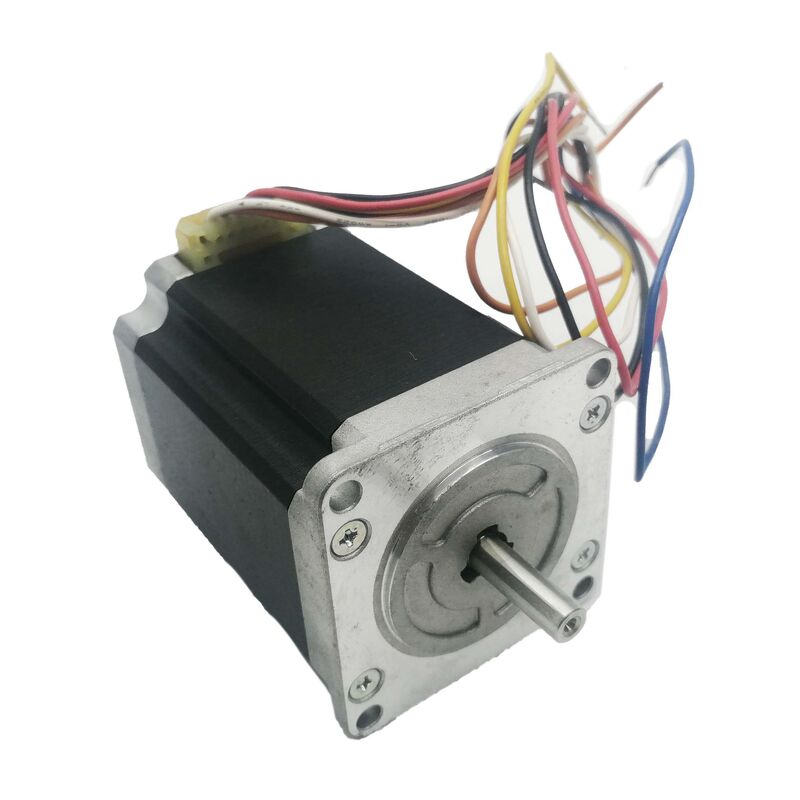

Sanyo Denki 103H7126-0740 | SANMOTION F2 Motor de Passo Híbrido de 2 Fases — 1,27 Nm, 1,8°, Carcaça de 56 mm, 3 A Unipolar, 24 V, Fio de Chumbo

Visão Geral

O Sanyo Denki 103H7126-0740 é um motor de passo híbrido de 2 fases da série SANMOTION F2, produzindo 1,27 Nm de torque de retenção a 3 A/fase em uma fonte de 24 V CC. O ângulo de passo de 1,8° oferece 200 posições discretas por revolução — posicionamento preciso e repetível sem encoder, acionado em malha aberta através de um driver de passo padrão a uma fração do custo e complexidade de um sistema servo de malha fechada.

Com flange quadrada de 56 × 56 mm e 75,8 mm de comprimento, este é um motor de passo de médio porte bem proporcionado: substancial o suficiente em seu torque de retenção de 1,27 Nm para lidar com as cargas típicas de estágios de posicionamento de precisão, acionamentos de atuadores lineares, sistemas de indexação de transportadores e pequenas máquinas CNC, ao mesmo tempo em que é compacto o suficiente a 0,98 kg para se ajustar às restrições de espaço que essas aplicações comumente impõem. A pegada equivalente NEMA 23 é uma das interfaces mecânicas mais padronizadas na automação industrial, o que significa que o 103H7126-0740 se encaixa em máquinas projetadas para esta classe de carcaça sem hardware de montagem personalizado.

A configuração unipolar de 6 fios é a característica elétrica definidora desta variante específica. Drivers unipolares são mais simples em design de circuito do que drivers bipolares de ponte H — os enrolamentos com derivação central do motor permitem que a corrente flua por cada metade do enrolamento alternadamente sem a comutação de ponte completa que os drives bipolares exigem. Para projetistas de sistemas que especificam um drive ao lado deste motor, a opção unipolar reduz a complexidade e o custo do driver; para sistemas com uma infraestrutura de driver unipolar existente, o 103H7126-0740 se encaixa diretamente sem modificação.

Especificações Principais

Ângulo de Passo de 1,8° — 200 Passos, Precisão em Malha Aberta

O ângulo de passo de 1,8° é o padrão para motores de passo híbridos de 2 fases neste tamanho de carcaça. Cada passo elétrico avança o rotor em exatamente 1,8°, produzindo 200 passos por revolução mecânica. Sem nenhum encoder, o motor executa fielmente cada comando de passo dentro de sua tolerância mecânica, acumulando posição a partir da referência inicial puramente contando os passos.

Essa capacidade de malha aberta é o argumento econômico para motores de passo em relação a motores servo na faixa de aplicação apropriada. Um motor servo requer um encoder, um driver servo com processamento de feedback em malha fechada e a fiação e configuração de parâmetros associadas. Um motor de passo requer um driver que conte os passos — de forma simples, menos hardware e complexidade de software para aplicações onde a carga é previsível, o risco de perda de passo é baixo e a precisão de posicionamento de ±1,8° (ou melhor com microstepping) atende à especificação.

Para aplicações que exigem resolução de posicionamento mais fina do que o passo completo de 1,8° oferece, o microstepping — disponível em drivers compatíveis — subdivide eletronicamente cada passo em incrementos angulares menores. As razões comuns de microstepping para esta classe de motor são 1/2 passo (0,9°), 1/4 passo (0,45°), 1/8 passo (0,225°) e até 1/256 passo na configuração mais fina. Razões de microstepping mais altas melhoram a resolução posicional e reduzem o ripple de torque em baixa velocidade, ao custo de torque reduzido por microstep em comparação com a operação em passo completo. A inércia do rotor de 0,36 × 10⁻⁴ kg·m² do 103H7126-0740 é baixa o suficiente para seguir comandos microstepped suavemente em velocidades moderadas.

1,27 Nm de Torque de Retenção — O Contexto Estático e Dinâmico

O torque de retenção de 1,27 Nm é a força que o motor exerce para resistir à rotação do eixo quando os enrolamentos estão energizados e o rotor está estacionário em uma posição de passo. Este é o torque máximo que o motor pode reter antes que o rotor dê um passo não intencional — o detent contra o qual a carga mecânica atua quando o motor está em repouso.

Em operação, o torque disponível é menor que o torque de retenção e cai ainda mais à medida que a velocidade aumenta. A curva de torque-velocidade de um motor de passo híbrido diminui do valor de torque de retenção em velocidade zero, através de um declínio moderado em baixas velocidades, para uma queda mais acentuada em altas velocidades, pois a indutância do enrolamento limita o tempo de subida da corrente dentro de cada passo. A resistência de 0,9 Ω por fase e as características de indutância deste motor determinam a forma dessa curva: a 24 V de alimentação e 3 A de corrente nominal, o motor fornece torque útil em toda a sua faixa de velocidade operacional com um driver de 24 V, embora tensões de alimentação mais altas (através de drivers de corrente constante) estendam ainda mais a capacidade de torque em alta velocidade.

Para dimensionamento de carga, o torque de trabalho necessário — contabilizando atrito, inércia durante a aceleração e qualquer carga estática que se oponha ao motor — deve ser menor que o torque disponível na velocidade de operação por uma margem de segurança adequada. A orientação geral da Sanyo Denki para sistemas de passo recomenda operar a 50% ou menos do torque disponível na velocidade de trabalho para fornecer uma margem confiável contra passos perdidos sob condições de carga variável.

Configuração Unipolar de 6 Fios — Simplicidade de Circuito e Compatibilidade de Driver

O 103H7126-0740 possui seis fios de chumbo saindo do corpo do motor: dois enrolamentos de fase, cada um com derivação central, fornecendo dois fios por extremidade de fase e uma derivação central por fase. Na operação unipolar, o driver comuta a corrente através de cada metade do enrolamento em sequência, energizando alternadamente as metades superior e inferior de cada enrolamento de fase enquanto a derivação central está conectada à alimentação. O circuito de ponte H necessário para operação bipolar de enrolamento completo não é necessário — o circuito de comutação unipolar é um arranjo mais simples de transistores ou MOSFETs.

A consequência prática: circuitos de driver unipolares são menos caros e mais fáceis de projetar do que drivers de ponte H bipolares. Para aplicações onde o hardware do driver é projetado sob medida ou onde o custo é uma prioridade no nível do driver, a configuração do motor unipolar reduz a lista de materiais (BOM) do driver. Para aplicações que usam módulos de driver de passo prontos para uso, muitos drivers de passo industriais padrão suportam operação unipolar e bipolar, muitas vezes por meio de configuração de fiação em vez de alteração de hardware.

A conexão de fio de chumbo de 6 fios sai do corpo do motor diretamente como fios desencapados, sem um invólucro de conector. A instalação requer conexão direta por solda, terminação por crimpagem ou instalação de um conector apropriado ao padrão de fiação da aplicação. Esta é a abordagem de conexão padrão para esta classe de motor em equipamentos industriais onde a conexão é feita uma vez durante a montagem da máquina e os fios são roteados através do gerenciamento de cabos para o driver.

Carcaça de 56 × 56 mm — SANMOTION F2 no Contexto Mecânico

A flange quadrada de 56 × 56 mm é uma interface mecânica globalmente padronizada para esta classe de motor de passo — equivalente ao padrão de montagem NEMA 23 amplamente utilizado em equipamentos norte-americanos e adotado amplamente na automação industrial em todo o mundo. O círculo de parafusos, o anel de registro e o diâmetro do eixo são consistentes com este padrão, o que significa que o 103H7126-0740 é um substituto físico direto para qualquer motor equivalente NEMA 23 de outros fabricantes, desde que o diâmetro do eixo (6,35 mm) e o comprimento (aproximadamente 20 mm) correspondam aos requisitos de acoplamento da máquina.

Com 75,8 mm de comprimento do corpo, este é um motor de profundidade total na classe de carcaça de 56 mm — mais longo e correspondentemente com maior torque do que as variantes de menor comprimento de pilha na mesma série (que geralmente têm de 45 a 55 mm de comprimento do corpo com classificações de torque mais baixas). A profundidade de 75,8 mm deve ser confirmada contra a cavidade do motor da máquina antes do pedido, particularmente em retrofits onde o motor original pode ter sido uma variante de pilha mais curta.

A classificação de proteção IP40 — à prova de toque e protegida contra objetos sólidos com mais de 1 mm — é adequada para ambientes limpos a levemente contaminados onde operam equipamentos de posicionamento de precisão: gabinetes de máquinas fechados, automação de laboratório, manuseio de semicondutores e fabricação de eletrônicos. Para aplicações com exposição significativa a poeira ou fluidos, o motor requer um invólucro protetor adicional ao redor do corpo do motor.

SANMOTION F2 — Série Híbrida de 2 Fases da Sanyo Denki

A designação SANMOTION F2 coloca o 103H7126-0740 na linha de motores de passo híbridos de precisão da Sanyo Denki. A construção híbrida — combinando o ímã permanente de um motor de passo PM com o rotor dentado de um motor de relutância variável — é a tecnologia dominante para posicionamento de malha aberta de precisão nesta classe de torque e velocidade. O design híbrido produz maior torque por unidade de volume, melhor precisão do ângulo de passo e torque de retenção mais consistente em todas as posições do rotor do que os designs anteriores de motores de passo PM.

A Sanyo Denki fabrica a série SANMOTION F2 com certificações CE, UL e TÜV com conformidade RoHS, cobrindo os requisitos regulatórios para equipamentos industriais vendidos nos mercados europeu, norte-americano e asiático. As certificações confirmam tanto a segurança elétrica (rigidez dielétrica, resistência de isolamento) quanto a conformidade com as diretivas de restrição de materiais aplicáveis à construção do motor.

A faixa de temperatura de operação de -10°C a +50°C é mais ampla que a faixa de 0–40°C típica das especificações de motores servo, refletindo o gerenciamento térmico mais simples do motor de passo. Sem feedback eletrônico ou circuito encoder dentro do corpo do motor, o 103H7126-0740 tolera a extremidade inferior da faixa de temperatura industrial sem o risco de danos aos componentes eletrônicos que limita os dispositivos de feedback encapsulados.

FAQ

P1: O 103H7126-0740 pode ser acionado como um motor bipolar em vez de unipolar?

Sim, com modificação de fiação. O motor unipolar de 6 fios pode ser conectado em configurações bipolares série ou bipolares paralelas usando os pares de fios apropriados e deixando os fios de derivação central abertos (série) ou conectados conforme o esquema de fiação bipolar paralela. A fiação bipolar série usa ambas as metades de cada enrolamento em série, aumentando o torque em baixas velocidades, mas reduzindo o desempenho em alta velocidade. A fiação bipolar paralela reduz pela metade a resistência e a indutância efetivas por fase, melhorando o torque em alta velocidade ao custo de exigir um driver capaz de lidar com a corrente dobrada. A corrente nominal do motor de 3 A/fase se aplica à configuração unipolar; a fiação bipolar altera os requisitos efetivos de corrente e tensão e deve ser recalculada em relação à especificação do driver.

P2: Qual corrente e tensão de driver devem ser usadas com o 103H7126-0740?

A corrente nominal é de 3 A/fase com resistência de fase de 0,9 Ω. Um driver chopper de corrente constante configurado para 3 A/fase é a configuração padrão. A tensão de alimentação deve ser significativamente maior que a queda resistiva do motor (3 A × 0,9 Ω = 2,7 V por fase na corrente nominal) para permitir que a regulação de corrente do driver funcione efetivamente — uma fonte de 24 V é a tensão nominal e fornece velocidade de subida de corrente adequada para velocidades de operação moderadas. Tensões de alimentação mais altas (até o máximo do driver) melhoram o torque em alta velocidade, permitindo uma subida de corrente mais rápida dentro de cada período de passo, mas exigem um driver de corrente constante que regule a corrente de fase de volta para 3 A, independentemente da tensão de alimentação. Operar o motor com uma tensão de alimentação que gere corrente não regulada acima de 3 A/fase causará superaquecimento.

P3: O ângulo de passo de 1,8° significa que o motor sempre se posiciona com precisão de ±1,8°?

O 1,8° é o incremento de passo comandado, não a precisão garantida. Motores de passo híbridos têm uma precisão de passo típica de ±3 a ±5% de um passo, não cumulativa — para um passo de 1,8°, isso significa aproximadamente ±0,054° a ±0,09° por passo, e o erro não se acumula em múltiplos passos (o erro de posição em qualquer passo é independente do erro no passo anterior). A precisão em passo completo é adequada para a maioria das aplicações de posicionamento industrial. Para aplicações que exigem maior precisão angular — manuseio de semicondutores, posicionamento de instrumentos ópticos — microstepping e geometria de transmissão de fuso de esferas ou correia mecânica reduzem ainda mais a incerteza posicional efetiva na superfície de trabalho.

P4: Qual é a velocidade máxima de operação para o 103H7126-0740?

A Sanyo Denki não publica um único valor de velocidade máxima para a série SANMOTION F2 porque a velocidade utilizável depende do torque disponível nessa velocidade, que por sua vez depende da tensão de alimentação do driver e da regulação de corrente. Como referência geral, motores de passo híbridos de 2 fases desta classe em operação unipolar de 24 V geralmente fornecem torque útil até aproximadamente 500–1.000 passos/segundo (150–300 RPM) antes que o torque caia abaixo do requisito de carga para muitas aplicações de posicionamento. Com um driver de corrente constante de tensão de alimentação mais alta, a velocidade utilizável se estende significativamente. A abordagem correta é traçar a curva de torque-velocidade do motor sob as condições reais do driver e confirmar que o torque disponível excede o requisito de torque de carga na velocidade de trabalho máxima com a margem de segurança de 50%.

P5: Quais são os principais modos de falha a serem verificados ao avaliar um 103H7126-0740 usado?

Meça a resistência fase-a-fase e a resistência fase-a-terra. Cada par de fases (extremidade a extremidade através de um enrolamento completo) deve ler aproximadamente 1,8 Ω (2 × 0,9 Ω); da derivação central para cada extremidade deve ler aproximadamente 0,9 Ω. Desvio significativo indica danos ao enrolamento ou circuito aberto. Verifique a resistência de isolamento entre qualquer terminal de enrolamento e o corpo do motor com um megômetro — valores abaixo de 100 MΩ indicam degradação do isolamento. Gire o eixo manualmente para confirmar a operação suave dos rolamentos, sem aspereza ou folga axial. Confirme se os fios de chumbo estão intactos, sem desfiamento ou danos no ponto de alívio de tensão onde os fios saem do corpo do motor — fadiga do fio neste ponto é a falha mecânica mais comum em motores que estiveram em serviço.
