Fanuc A06B-6079-H101 | Módulo Amplificador Servo Alpha — SVM1-12, Eixo Único, Interface PWM Tipo A/B de 283–325V / 0.75kW, Saída de 3.0A

Visão Geral

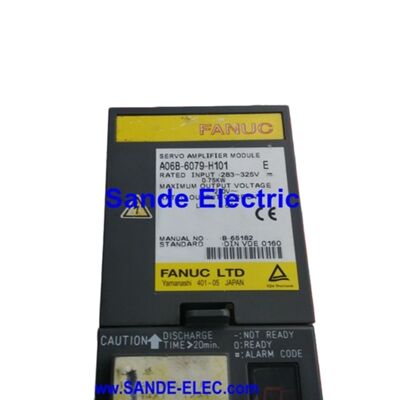

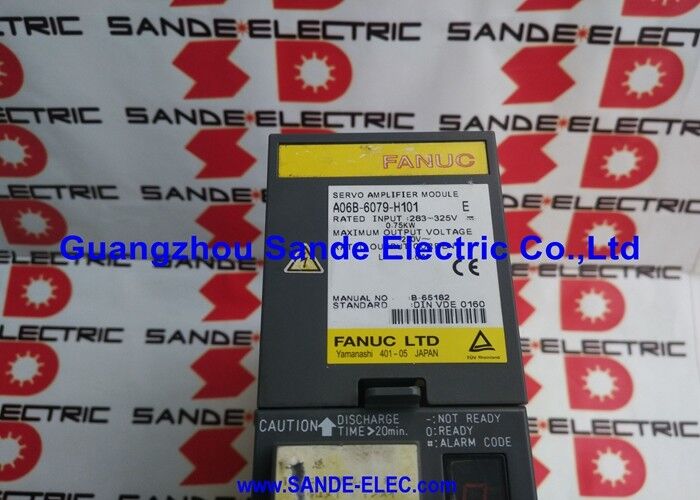

O Fanuc A06B-6079-H101 é o SVM1-12 — o módulo de eixo único de entrada na série de amplificadores servo alpha da Fanuc, classificado com saída contínua de 3.0A em seu canal de eixo L a partir de uma entrada de barramento DC de 0.75kW. É o menor drive da família SVM1 de eixo único A06B-6079, compatível com os motores mais leves da linha de motores alpha da Fanuc.

Onde as variantes SVM1 maiores lidam com eixos progressivamente mais pesados com maior demanda de energia, o SVM1-12 é especificado para eixos compactos que executam motores α1/3000 e α2/3000 — drives de mesa e sela de centros de usinagem CNC, eixos de posicionamento de eletrodos de eletroerosão a fio, drives de juntas robóticas pequenas e qualquer eixo onde a demanda de corrente contínua do motor esteja confortavelmente dentro de 3.0A.

A largura do módulo de 60 mm — o formato mais estreito na série SVM alpha — é uma consequência direta da modesta classe de saída do SVM1-12.

Os dispositivos IPM (Intelligent Power Module) que formam o estágio de saída a 3.0A precisam ser apenas dispositivos da classe 20A, que se encaixam em uma largura de painel de 60 mm ao lado da placa de fiação e da placa de controle.

Este formato estreito é um ativo prático para o design do gabinete: em uma máquina com vários drives de eixo único individuais, a largura de 60 mm do SVM1-12 permite a instalação de mais drives de eixo em um determinado comprimento de trilho em comparação com módulos SVM mais largos.

Como em todos os módulos da série A06B-6079, o SVM1-12 obtém sua energia operacional do barramento DC compartilhado do PSM alpha e se comunica com o CNC através da interface de feedback serial PWM.

A compatibilidade da interface Tipo A e Tipo B torna o H101 reparável em uma ampla gama de gerações de controle CNC sem modificação, desde que a interface do módulo de substituição seja configurada para corresponder ao tipo de controle CNC existente da máquina.

Um detalhe importante de instalação: o módulo pode ser configurado com uma ou duas portas de bateria CX5 para backup do encoder absoluto, e a substituição deve corresponder à configuração original.

Especificações Principais

SVM1-12 no Sistema de Drive Alpha

Dentro do sistema de módulo amplificador alpha, o SVM1-12 ocupa uma das menores pegadas físicas, ao mesmo tempo em que oferece controle servo completo de eixo único.

O módulo recebe comandos de posição e velocidade do processador de controle de eixo do CNC através do link serial PWM, fecha o loop de corrente internamente usando a regulação de corrente integrada do IPM e processa o feedback do encoder do motor através do loop de posição do CNC em cada período do ciclo servo.

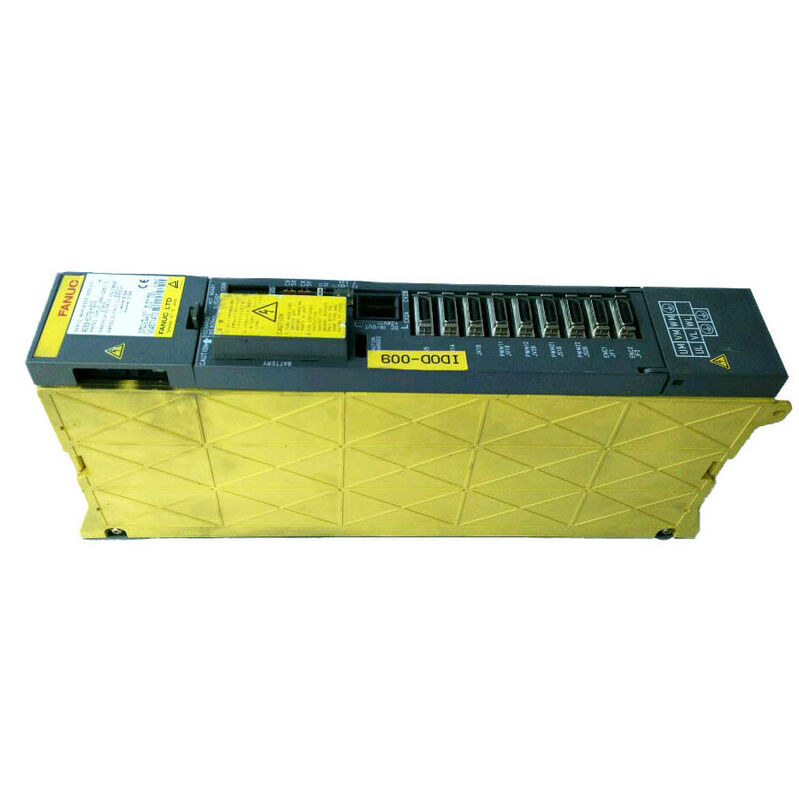

Fisicamente, o módulo é montado no trilho do amplificador alpha entre o PSM e os módulos SVM ou SPM adjacentes, com o conector do barramento DC na parte traseira e os terminais de saída de energia do motor na parte inferior.

O cabo da interface servo do CNC se conecta aos conectores da série JN da placa de fiação na parte superior, transportando os sinais de comando e feedback PWM. O cabo de energia do motor (trifásico U/V/W) e o cabo de feedback do motor (encoder) se conectam separadamente.

A demanda de barramento DC de 0.75kW do SVM1-12 é a menor contribuição para a carga total do PSM em uma instalação com vários módulos.

Em uma máquina com um SVM1-12 controlando cada um dos três eixos e um módulo de fuso de 5.5kW, a demanda total do barramento é de aproximadamente 7.75kW — bem dentro da capacidade de 13.8kW do PSM-11 e até mesmo dentro da capacidade de 6.8kW do PSM-5.5 menor para uma máquina com dois eixos servo sem o fuso.

α1/3000 e α2/3000 — Drives de Eixo de Precisão para Cargas Leves

Os motores da série alpha compatíveis com o SVM1-12 são motores compactos e de alta velocidade projetados para eixos onde a resposta dinâmica — a capacidade de acelerar e desacelerar rapidamente com sobreposição mínima — é mais crítica do que o torque contínuo bruto.

O α1/3000 produz seu torque nominal em uma faixa de velocidade de até 3000 rpm, com uma baixa inércia que o torna altamente responsivo a mudanças de comando de velocidade.

Essas características o tornam ideal para eixos CNC de ciclo rápido em centros de usinagem pequenos e máquinas EDM onde cada reversão de eixo durante o contorno deve seguir o caminho programado sem atraso ou oscilação.

O α2/3000 fornece um torque contínuo ligeiramente maior na mesma velocidade nominal, cobrindo eixos com massas de carro ou mesa mais pesadas, permanecendo dentro da classificação de corrente contínua de 3.0A do SVM1-12.

FAQ

P1: Como o número de portas de bateria CX5 é determinado antes do pedido?

Inspecione o módulo existente antes da remoção: conte os conectores CX5 fisicamente visíveis na placa de fiação do módulo.

Um módulo com um CX5 atende a um eixo de encoder absoluto; duas portas CX5 atendem a dois eixos de encoder absoluto do mesmo módulo.

Algumas configurações de máquina roteiam as baterias de encoder de dois eixos através de um único SVM1-12. Se o número incorreto de portas for instalado, um ou mais eixos perderão a posição absoluta ao desligar e exigirão retorno de referência antes que a usinagem possa ser retomada.

P2: Qual é o equivalente FSSB do A06B-6079-H101?

O equivalente da interface de fibra óptica FSSB do SVM1-12 é o A06B-6096-H101. Ambos são módulos SVM1-12 com classificações idênticas de 3.0A e 0.75kW. A diferença é o protocolo de comunicação: o H101 (série A06B-6079) usa feedback serial PWM; o A06B-6096-H101 usa fibra óptica FSSB.

Eles não podem ser substituídos diretamente — o tipo de CNC da máquina determina qual interface é necessária.

P3: Por que este drive é descrito como compatível com Tipo A/B quando outros módulos SVM são apenas Tipo A ou apenas Tipo B?

Os módulos alpha da classe de 60 mm (SVM1-12 e SVM1-20) foram projetados com flexibilidade de interface desde o início da linha de produtos, acomodando ambos os protocolos de interface CNC Tipo A e Tipo B através de uma seleção de hardware no módulo.

Módulos SVM maiores na série A06B-6079 foram frequentemente lançados em configurações apenas Tipo A dentro da numeração H101–H108, com variantes Tipo B separadas na série A06B-6080.

A dupla compatibilidade do SVM1-12 simplifica o estoque de peças de reposição para provedores de serviços que dão suporte a máquinas em diferentes gerações de controle CNC.

P4: O A06B-6079-H101 pode ser operado sem carga (sem motor conectado) para testes?

Operar o SVM1-12 sem um motor conectado não é um procedimento padrão de comissionamento ou teste. O CNC normalmente detecta a ausência de feedback do motor e gera um alarme servo antes de habilitar o drive.

Instalações de reparo qualificadas usam hardware de teste de carga dedicado — cargas resistivas ou cargas de motor reais em bancadas de teste controladas — para verificar a função do estágio de saída do drive.

Testes de campo sem motor, mesmo que brevemente, não são recomendados porque algumas funções de proteção do drive só operam corretamente com um motor presente no circuito de saída.

P5: Qual combinação de código de alarme distingue melhor uma falha do módulo de uma falha do motor no A06B-6079-H101?

A sequência de diagnóstico padrão é: desligue a energia, desconecte os cabos de alimentação U/V/W do motor dos terminais de saída do módulo. Com os cabos desconectados, ligue a energia e libere o botão de parada de emergência.

Se o alarme de sobrecorrente (tipicamente correspondendo ao Alarme 8/9/A no LED do módulo) for limpo, a falha está no motor ou no cabo do motor — teste o isolamento do motor em relação à terra de proteção (valores aceitáveis são várias centenas de megaohms ou mais).

Se o alarme persistir com os cabos do motor removidos, a falha está no estágio de saída do drive, e o módulo requer reparo ou troca.

Esta sequência evita a substituição incorreta de um drive saudável quando a causa raiz é um motor em deterioração.
