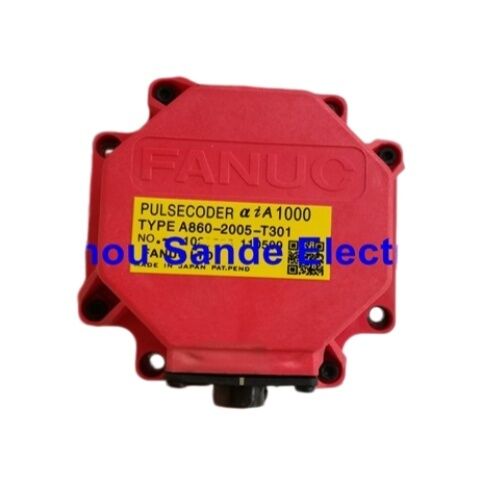

FANUC A860-2005-T301 Pulsecoder — αiI1000 Encoder Incremental para Servomotores FANUC Alpha i Series

Marca: FANUC

Tipo: Pulsecoder de Servomotor (Encoder)

Designação: αiI1000

Números de Peça: A860-2005-T301 / A8602005T301

Condição: Novo | Em Stock

Quando a Máquina Para de Confiar na Sua Própria Posição

A precisão de uma máquina-ferramenta CNC depende inteiramente de uma coisa: o sistema servo saber sempre exatamente onde está cada eixo. O motor fornece a força. O amplificador fornece a corrente. Mas é o pulsecoder — o encoder montado na parte traseira do servomotor — que torna o controlo de posição em malha fechada possível. Sem feedback fiável do pulsecoder, o controlador está a operar às cegas.

O FANUC A860-2005-T301 é o pulsecoder tipo αiI1000 equipado em servomotores AC FANUC Alpha i Series numa vasta gama de aplicações de máquinas-ferramentas e automação. É um encoder ótico incremental, montado diretamente na extremidade traseira do motor, girando com o eixo do motor e transmitindo sinais de posição e velocidade de alta resolução para o amplificador servo a cada revolução. Um milhão de pulsos por revolução. Construção compacta e selada. Projetado especificamente para o ecossistema servo FANUC αi.

Quando este encoder falha — e alarmes de encoder estão entre as falhas mais disruptivas em qualquer máquina controlada por FANUC — a peça que restaura a máquina em serviço é exatamente esta: o A860-2005-T301 correto, compatível com o motor pelo seu número de peça na etiqueta, instalado com o procedimento correto.

O Que Esta Peça É e O Que Ela Faz

O A860-2005-T301 pertence à série de pulsecoders αiI (Alpha i Incremental) da FANUC. É um encoder embutido — instalado de fábrica dentro da carcaça da extremidade do motor — em vez de um encoder rotativo externo montado num eixo separado. O pulsecoder monta-se na parte traseira do motor, mecanicamente acoplado ao rotor através de um acoplamento Oldham que transmite o movimento rotacional enquanto tolera pequenos desalinhamentos axiais e radiais.

O "1000" na designação αiI1000 refere-se à resolução do pulsecoder: 1.000.000 pulsos por revolução. A cada rotação do eixo do motor, o encoder gera um milhão de sinais de feedback discretos. O amplificador servo FANUC usa estes sinais continuamente — calculando posição, velocidade e aceleração para acionar o motor precisamente de acordo com a trajetória comandada pelo controlador CNC.

A designação "I" — incremental — distingue este pulsecoder das variantes αiA (absolutas) da mesma família. Um pulsecoder incremental conta a posição em relação a uma referência estabelecida na inicialização. Um encoder absoluto retém a posição através de ciclos de desligamento. O tipo que um motor possui é fixado na fábrica e não pode ser alterado apenas pela substituição do encoder — o tipo de pulsecoder deve corresponder à especificação original do motor, razão pela qual a instalação sempre começa pela leitura da etiqueta do encoder no motor que está a ser reparado.

Referência Técnica

Dados técnicos obtidos das Descrições de Servomotores AC FANUC Série αi (Manual FANUC B-65262EN) e documentação verificada do fornecedor.

αiI vs αiA — Obter o Tipo Correto Antes de Encomendar

Esta é a decisão de seleção mais importante ao adquirir um pulsecoder de substituição da série A860, e também é a mais simples de verificar corretamente.

O A860-2005-T301 é do tipo incremental (αiI). O seu homólogo, o A860-2000-T301, é do tipo absoluto (αiA). Ambos são pulsecoders da classe de resolução 1.000 que parecem fisicamente semelhantes e encaixam na mesma extremidade do motor. Não são intercambiáveis — os parâmetros do amplificador servo e do controlador estão configurados para feedback incremental ou absoluto de fábrica, e a troca de um tipo pelo outro produzirá erros que impedem o eixo de funcionar, mesmo que o encoder encaixe fisicamente.

A abordagem correta é simples: leia o número de peça impresso na etiqueta do encoder atualmente no motor. Esse número de etiqueta é o número a corresponder. Se a etiqueta indicar A860-2005-T301, esta listagem é a substituição correta. Se indicar A860-2000-T301 ou qualquer outra variante, é necessária uma peça diferente.

O mesmo princípio aplica-se ao sufixo -T301. Dentro da série A860-2005, o T301 é a designação padrão para esta configuração de encoder. Existem outros sufixos na família mais ampla de pulsecoders FANUC que carregam detalhes de conector ou especificação diferentes. Corresponda sempre ao número de peça completo da etiqueta do motor, não apenas ao número base.

Servomotores FANUC Alpha i Compatíveis

O A860-2005-T301 é o pulsecoder equipado para servomotores FANUC Alpha i Series que cobrem uma gama substancial de tamanhos de quadro e potências. Com base em documentação técnica verificada, este encoder é usado em:

O pulsecoder αiI1000 abrange esta gama de tamanhos de motor porque a FANUC padronizou o componente de feedback em toda a plataforma Alpha i onde a especificação do encoder incremental de 1.000.000 ppr se aplica. O quadro e a potência do motor determinam o amplificador e a seção de potência — o pulsecoder é a mesma peça em todos os modelos compatíveis dentro desta gama.

Para máquinas que utilizam controladores CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i ou 32i com servomotores Alpha i Series, o A860-2005-T301 é uma das peças de manutenção de encoder mais frequentemente necessárias na base instalada.

Substituição Deste Pulsecoder — O Que o Procedimento Envolve

A própria documentação de instrução de servomotor da FANUC descreve o procedimento de substituição para pulsecoders embutidos. Os passos chave são consistentes em toda a gama de motores Alpha i:

O pulsecoder é fixado por quatro parafusos de cabeça sextavada M4 na extremidade do motor. Estes são os parafusos a remover — os parafusos M3 localizados perto de cada parafuso M4 são fixadores de montagem do motor e não devem ser soltos durante este procedimento. Remover os parafusos errados pode comprometer a montagem interna do motor e criar danos adicionais além da falha original do encoder.

Uma vez removidos os quatro parafusos M4, o pulsecoder e o acoplamento Oldham são extraídos juntos. O novo pulsecoder é instalado com um novo acoplamento Oldham, posicionado com a orientação correta para que os dentes de acionamento engatem corretamente. O pulsecoder é empurrado até que o O-ring no corpo do pulsecoder se assente corretamente entre o bolso do motor e o bolso do pulsecoder. O O-ring não deve ser preso ou apertado — um O-ring com vazamento ou danificado compromete a vedação ambiental da extremidade do motor.

Dois requisitos de manuseio são declarados explicitamente na documentação da FANUC: o pulsecoder não deve sofrer choque mecânico durante o manuseio ou instalação, e deve ser mantido longe de poeira e aparas de corte. Como dispositivos óticos de precisão, os pulsecoders são mais sensíveis a impactos físicos e contaminação do que o próprio motor. Transporte na embalagem original até ao momento da instalação.

A Família de Pulsecoders FANUC Alpha i — Onde Esta Peça se Encaixa

Compreender onde o A860-2005-T301 se situa na série mais ampla de pulsecoders A860 ajuda a evitar a encomenda da peça errada e clarifica o que a estrutura do número de peça significa:

O A860-2005-T301 e o A860-2000-T301 partilham a mesma resolução de 1.000.000 ppr, mas diferem no tipo (incremental vs. absoluto). O A860-2001-T301 é um encoder absoluto de alta resolução separado com 16 milhões de pulsos por revolução — um produto diferente para especificações de motor diferentes. Nenhum destes é intercambiável sem alterações correspondentes na configuração do amplificador servo e do controlador.

Risco de Falsificação e Sourcing de Qualidade

A falsificação de pulsecoders FANUC é um problema documentado no mercado de peças sobressalentes industriais. Encoders não genuínos geralmente falham rapidamente porque não conseguem replicar a precisão ótica e a integridade do sinal das unidades genuínas fabricadas pela FANUC — e alguns nunca funcionam corretamente, produzindo códigos de alarme persistentes que não podem ser eliminados, independentemente dos ajustes de parâmetros.

Encoders falsificados são mais comuns através de canais online não verificados e em mercados onde a peça original FANUC é difícil de obter localmente. A identificação visual de uma falsificação nem sempre é possível apenas pela inspeção física — unidades falsificadas copiam frequentemente a aparência externa e a rotulagem de peças genuínas.

A proteção contra este risco é o sourcing de fornecedores que lidam com stock verificado com origem documentada e que assumem responsabilidade pela autenticidade da peça. Esta listagem fornece fabrico genuíno FANUC. Se houver alguma dúvida sobre a peça recebida, o número de série FANUC e as marcações de fabrico na etiqueta do encoder podem ser comparados com exemplos genuínos conhecidos antes da instalação.

FAQ

Q1: A minha máquina está a apresentar um alarme de encoder FANUC. Como determino se o pulsecoder A860-2005-T301 é realmente a causa, em vez do cabo do encoder ou do amplificador?

Alarmes servo FANUC relacionados com o encoder geralmente enquadram-se em algumas categorias, e isolar o componente defeituoso antes de encomendar peças evita uma substituição desnecessária. Comece por inspecionar o cabo do encoder — o cabo que liga o pulsecoder do motor à porta CN2 do amplificador servo — em busca de danos visíveis, pinos tortos ou corroídos, ou uma ligação solta em qualquer uma das extremidades. Um cabo danificado é uma causa comum de alarmes de encoder e é menos caro de substituir do que o próprio pulsecoder. Se o cabo estiver intacto, troque o cabo do encoder do eixo suspeito por um cabo conhecido como bom de outro eixo na mesma máquina (assumindo que o mesmo tipo de cabo é usado) e observe se o alarme segue o cabo ou permanece com o motor. Se o alarme permanecer com o motor independentemente do cabo, o pulsecoder em si é a falha provável. Códigos de alarme FANUC nas séries 300 e categorias de alarme SV específicas para anomalias de sinal de feedback são indicadores típicos de falha do pulsecoder, embora uma referência técnica FANUC ou a documentação da sua máquina forneça a interpretação exata do número de alarme para o seu modelo de controlador.

Q2: O A860-2005-T301 pode ser substituído pelo encoder absoluto A860-2000-T301 se a versão incremental estiver indisponível?

Não — estes dois encoders não são intercambiáveis, apesar de partilharem a mesma classe de resolução de 1.000.000 ppr. As designações αiI (incremental) e αiA (absoluto) refletem uma diferença fundamental na forma como o encoder comunica a posição ao amplificador servo e ao controlador. Um pulsecoder absoluto fornece continuamente um endereço de posição completo ao amplificador e retém a posição através de ciclos de energia. Um pulsecoder incremental conta a partir de uma referência de reset e requer re-referenciação após cada ciclo de energia. O firmware interno do amplificador servo e os parâmetros do eixo do controlador CNC são configurados na configuração para feedback incremental ou absoluto de cada eixo. Instalar um encoder absoluto num eixo configurado para feedback incremental — ou vice-versa — gerará alarmes de amplificador que impedem a operação do eixo, e em algumas configurações pode produzir dados de posição incorretos sem um alarme. O tipo de encoder de substituição deve corresponder ao original.

Q3: A substituição do pulsecoder requer alguma alteração de parâmetros ou reinicialização do controlador após a instalação?

Para uma substituição direta de um A860-2005-T301 com falha por um A860-2005-T301 idêntico no mesmo eixo, não são necessárias alterações de parâmetros, desde que a substituição seja do mesmo tipo de pulsecoder e a instalação mecânica esteja correta. Os parâmetros do amplificador servo e do controlador CNC que regem o tipo e a resolução do encoder foram definidos durante a comissionamento original da máquina e permanecem armazenados na memória não volátil do controlador. Como o encoder de substituição é idêntico em especificação ao removido, esses parâmetros permanecem válidos. O que pode ser necessário após a instalação — dependendo do modo de referenciamento da máquina — é restabelecer o ponto de referência da máquina (retorno a zero ou posição de origem), pois um encoder incremental não retém a posição absoluta através da substituição. Siga o procedimento do fabricante da máquina para o estabelecimento da posição de referência após a manutenção que envolva a substituição do encoder.

Q4: O acoplamento Oldham é mencionado no procedimento de substituição. O acoplamento deve ser sempre substituído ao mesmo tempo que o pulsecoder?

A documentação de serviço da FANUC recomenda a instalação de um novo acoplamento Oldham juntamente com o novo pulsecoder durante a substituição do encoder. O acoplamento Oldham é a interface mecânica flexível entre o eixo do motor e a entrada do pulsecoder. O seu propósito é transmitir rotação enquanto acomoda pequenas quantidades de desalinhamento angular e axial que, de outra forma, stressariam o rolamento interno e a montagem ótica do pulsecoder. Um acoplamento que esteve em serviço durante anos — particularmente numa máquina que sofreu desgaste de rolamento ou vibração — pode ter desenvolvido desgaste nos seus dentes de acionamento ou endurecimento do material do elemento flexível. Instalar um novo encoder num acoplamento desgastado transfere esse desalinhamento induzido pelo desgaste diretamente para o novo pulsecoder, potencialmente encurtando a sua vida útil. A substituição do acoplamento é um seguro de baixo custo que protege o investimento no encoder.

Q5: Este encoder é listado como um tipo incremental. Isso significa que a máquina deve realizar um retorno de referência sempre que é ligada?

Sim, esse é o comportamento operacional padrão para máquinas que usam pulsecoders incrementais. Como o encoder tipo αiI A860-2005-T301 conta a posição a partir de uma referência de reset em vez de reter um endereço de posição absoluto, o sistema servo não sabe a posição absoluta do eixo ao ligar. Antes que o CNC possa executar um programa de usinagem, cada eixo deve realizar um retorno de referência (também chamado de retorno a zero ou retorno à origem, dependendo da terminologia do fabricante da máquina) para estabelecer a referência de posição. Isso está integrado na sequência normal de ligar de qualquer máquina equipada com feedback incremental. Não é uma condição de falha — é o modo de operação projetado. Máquinas onde eliminar a sequência de homing é operacionalmente importante são tipicamente equipadas com o pulsecoder tipo αiA (absoluto) em vez disso, que retém a posição através de ciclos de energia e permite a operação imediata do eixo após ligar sem retorno de referência.
