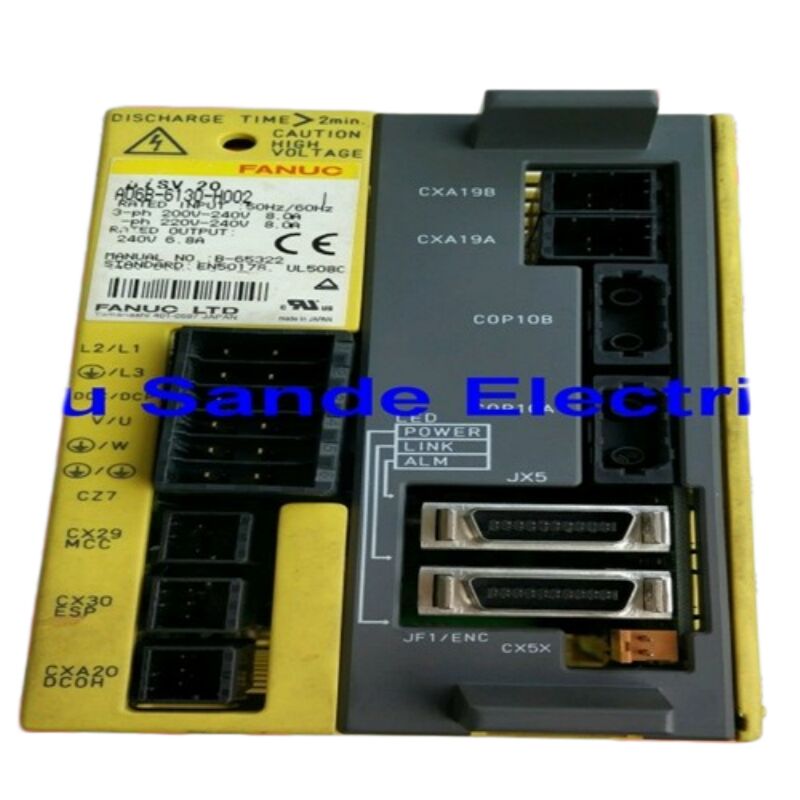

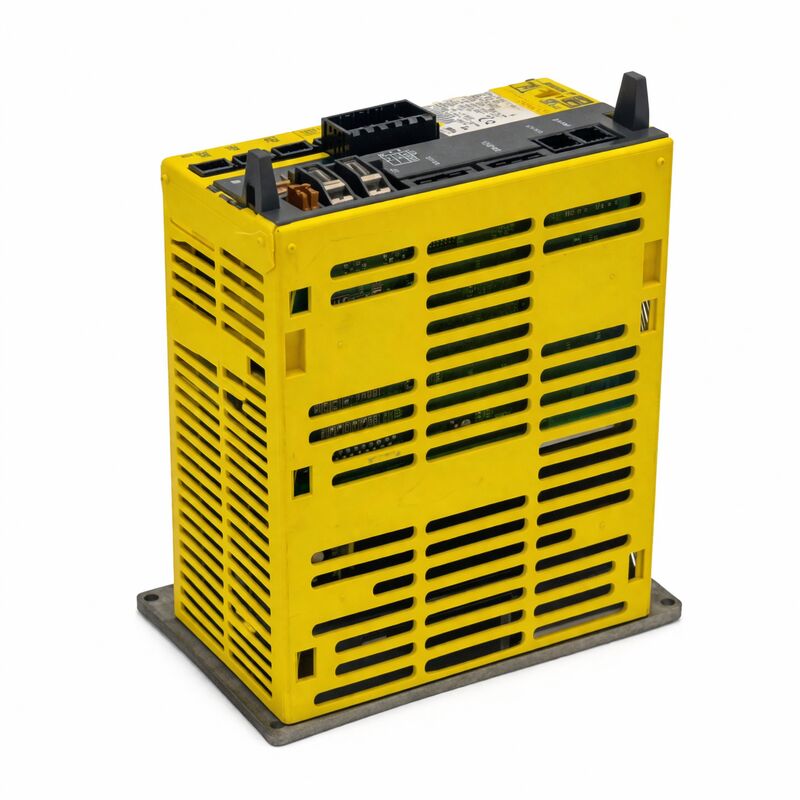

Modulo do servoamplificador Fanuc A06B-6130-H002

Fanuc A06B-6130-H002 | Módulo Servo Beta i BSVM1-20i — Interface de Fibra Óptica FSSB, 240VAC, 8A de Entrada / 6.8A de Saída, Fonte de Alimentação Autônoma, Compatível com a Série 0i

Visão Geral

O Fanuc A06B-6130-H002 é a variante de fibra óptica FSSB do módulo servo Beta i BSVM1-20i da Fanuc — a mesma designação de módulo BSVM1-20i da variante I/O Link A06B-6132-H002, mas conectando-se ao CNC via FSSB (Fanuc Serial Servo Bus) usando um cabo de fibra óptica em vez do barramento serial I/O Link.

Essa distinção de interface define o papel do drive na arquitetura da máquina: onde a variante I/O Link se integra à função de eixo auxiliar PMM, o FSSB A06B-6130-H002 se conecta diretamente ao barramento servo do CNC como um eixo controlado padrão — participando da interpolação de eixos, movimento sincronizado e toda a gama de funções de controle de eixo do CNC, juntamente com os drives primários da série alpha.

A interface FSSB de fibra óptica usada no A06B-6130-H002 é o mesmo barramento serial de alta velocidade que conecta os módulos SVM da série alpha ao CNC, operando em taxas de dados rápidas o suficiente para fechar o loop de posição na taxa de ciclo de interpolação do CNC.

Isso confere ao módulo Beta i, apesar de sua classe de potência mais econômica em relação à série alpha, integração total na arquitetura de controle de movimento do CNC.

O CNC trata o eixo Beta i conectado ao FSSB como um eixo controlado do CNC com o mesmo feedback de posição, regulação de velocidade e monitoramento de alarmes que qualquer eixo da série alpha.

Uma característica de design distintiva do A06B-6130-H002 é sua fonte de alimentação autônoma integrada.

Em vez de compartilhar um barramento DC comum com outros módulos de drive através de um módulo de fonte de alimentação separado (como fazem os módulos SVM da série alpha), o módulo Beta i retifica sua própria entrada AC localmente e gera sua própria tensão de barramento DC.

Este design autônomo permite que o módulo seja localizado independentemente da pilha principal de drives servo — onde quer que a energia da rede AC esteja disponível na máquina — conectado ao CNC apenas pelo cabo de fibra óptica FSSB.

Especificações Principais

Fibra Óptica FSSB — Integração Completa do Eixo CNC

O barramento serial de fibra óptica FSSB da Fanuc opera como uma topologia em anel conectando o CNC a cada módulo de drive em sequência.

O CNC envia comandos de posição e recebe feedback do encoder para todos os eixos conectados simultaneamente, em tempos de ciclo rápidos o suficiente para os cálculos do loop de controle que produzem um movimento de usinagem suave e preciso.

A conexão FSSB do A06B-6130-H002 o coloca neste barramento como um participante completo — o CNC atribui a ele uma letra de eixo (A, B, C ou um eixo auxiliar numerado), configura seus parâmetros de servo e o gerencia dentro da mesma arquitetura de loop de posição que os eixos X/Y/Z primários da máquina.

Essa integração FSSB completa é a diferença crítica em relação à variante I/O Link.

Um eixo Beta i conectado ao FSSB pode interpolar com outros eixos do CNC — por exemplo, um quarto eixo rotativo sincronizado com um eixo linear durante uma operação de corte helicoidal — de maneiras que os eixos PMM I/O Link não podem.

Para fabricantes e usuários de máquinas que precisam de um eixo auxiliar com capacidade real de interpolação CNC, em vez de movimento auxiliar sequenciado por M-code, o módulo Beta i FSSB é a escolha apropriada a um custo menor do que o hardware completo da série alpha.

Fonte de Alimentação Autônoma — Flexibilidade de Localização

O retificador integrado e o banco de capacitores do barramento DC do A06B-6130-H002 convertem a alimentação AC de 240V recebida diretamente para o barramento DC interno do drive, sem a necessidade de um PSM (Módulo de Fonte de Alimentação) separado, como faz a arquitetura SVM da série alpha.

Isso é uma vantagem de custo (nenhum PSM necessário para uma instalação Beta i) e uma vantagem de layout — o módulo pode ser instalado em qualquer local que tenha 240V AC disponível, conectado ao CNC através de uma única passagem de cabo de fibra óptica.

Em instalações de máquinas-ferramenta, isso significa que um drive de mesa rotativa de quarto eixo pode ser montado em um gabinete satélite compacto próximo ao mecanismo da mesa rotativa, com apenas o cabo de fibra óptica retornando ao gabinete principal do CNC.

O fabricante da máquina evita passar um cabo de barramento DC pesado do gabinete principal para o local do eixo remoto, o que simplifica o projeto de fiação da máquina e reduz o tempo de instalação.

A fonte de alimentação autônoma também significa que o A06B-6130-H002 tem seu próprio isolamento de falhas — uma falha no barramento DC no módulo Beta i não afeta a fonte de alimentação da pilha principal de drives e não interrompe os eixos primários da máquina.

FAQ

Q1: Qual é a diferença fundamental entre o A06B-6130-H002 (FSSB) e o A06B-6132-H002 (I/O Link)?

Ambos os módulos são fisicamente o BSVM1-20i com classificações de potência idênticas — 8A de entrada, 6.8A de saída, 240VAC.

A diferença está inteiramente na interface de comunicação. O H002 na série 6130 usa fibra óptica FSSB, conectando-se como um eixo CNC completo que pode participar de movimentos de usinagem interpolados.

O H002 na série 6132 usa I/O Link, operando como um eixo auxiliar gerenciado através da função PMM com comandos de posição controlados por M-code.

A escolha entre eles depende se o eixo precisa de capacidade total de interpolação CNC (escolha FSSB) ou posicionamento auxiliar mais simples (escolha I/O Link).

Q2: Qual cabo de fibra óptica conecta o A06B-6130-H002 ao CNC?

O cabo de fibra óptica FSSB usa a interface padrão de fibra óptica plástica da Fanuc — o mesmo tipo de fibra física usado para conectar os módulos SVM da série alpha.

O cabo é tipicamente o número de peça Fanuc A66L-6001-0023 ou um cabo de fibra óptica plástica equivalente com o conector proprietário em cada extremidade.

O cabo vai da porta do conector FSSB do CNC (ou do último drive na cadeia em anel) para o conector de entrada FSSB do A06B-6130-H002. O comprimento máximo permitido do cabo depende da especificação da fibra — consulte o manual de conexão da Fanuc para o controle específico da série 0i em uso.

Q3: O A06B-6130-H002 requer carregamento de parâmetros antes de operar, como o BSVM1-20i I/O Link?

Sim. Como todos os módulos servo Beta i, o A06B-6130-H002 requer que os parâmetros servo específicos do motor sejam carregados do CNC antes que o eixo funcione.

O procedimento de carregamento de parâmetros para a variante FSSB usa a sequência padrão de inicialização de parâmetros servo do CNC — o mesmo procedimento usado para eixos da série alpha.

Isso significa que o módulo de substituição exibirá condições de alarme servo e recusará comandos de movimento até que os parâmetros corretos do motor (modelo do motor, tipo de encoder, ganhos de loop, etc.) sejam carregados e salvos.

Q4: A indicação de alarme no A06B-6130-H002 é um LED simples — como a falha é identificada?

O BSVM1-20i usa um indicador LED básico em vez de um display numérico. Quando ocorre um alarme, o LED acende. O código de alarme específico deve ser lido do display de alarme do CNC ou das telas de diagnóstico servo do CNC — o LED do drive sozinho não identifica o tipo de falha.

No controle 0i-MC/MD, o número do alarme servo aparece no display do painel do operador e é registrado no histórico de alarmes do CNC.

Esta é a fonte de falha autoritativa — use o número do alarme do CNC para procurar a categoria da falha e seguir o procedimento de diagnóstico correspondente.

Q5: O A06B-6130-H002 pode ser reparado, ou a troca é a única opção prática?

O reparo é tecnicamente possível, mas limitado pela disponibilidade de componentes. Os módulos transistor de 50A e o ventilador interno estão disponíveis como peças de serviço; a bateria (para backup do encoder absoluto) é um consumível padrão.

No entanto, a placa de controle A20B-2101-005x e a placa de fiação A20B-2101-0091 não são vendidas separadamente do módulo — se essas placas estiverem danificadas, o único caminho prático é a troca do módulo.

A maioria dos provedores de serviço, portanto, oferece o A06B-6130-H002 como um serviço de troca: o módulo defeituoso do cliente é avaliado, componentes consumíveis padrão são substituídos e testados, e o módulo recondicionado é devolvido ou fornecido do estoque de troca com garantia.
