Fanuc A06B-0085-B103 αis Série AC Servo Motor para Compacto CNC Axis & Precision Automation Drives

FANUC · AC SERVO MOTOR · SÉRIA α

Visão geral do produto

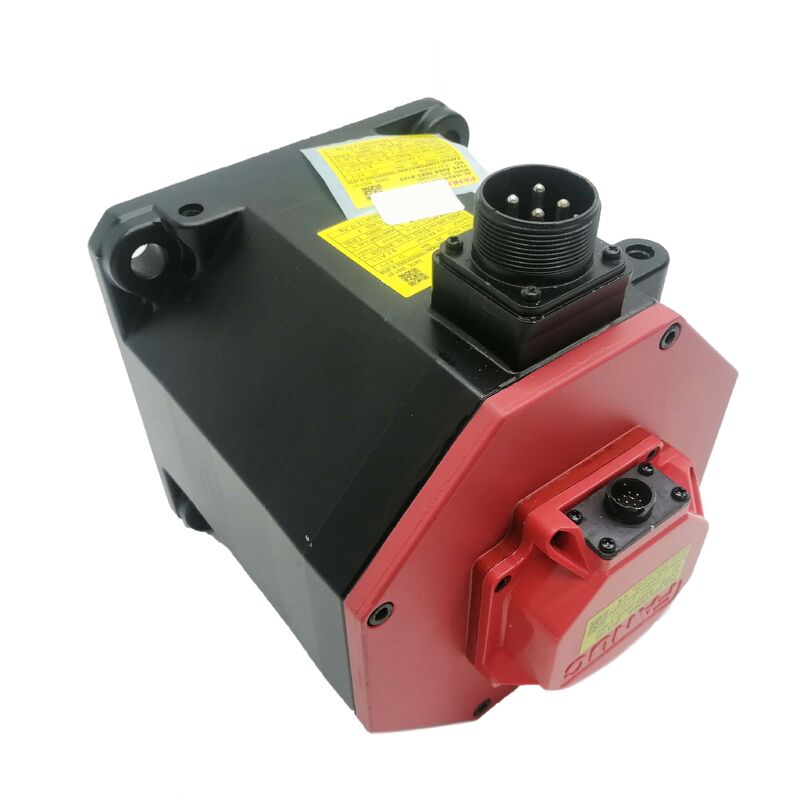

O Fanuc A06B-0085-B103 é um servomotor AC sem escovas da série αis da Fanuc, a camada compacta de estrutura pequena da plataforma de servomotores αi da Fanuc.Projetado para utilização no ecossistema integrado de servoacionamento da Fanuc, traz o desempenho completo do codificador da classe αi e a compatibilidade do amplificador para eixos de máquina onde o espaço físico, o peso ou a densidade de vários eixos fazem de um quadro de motor menor a escolha de engenharia certa.

Esta não é uma versão reduzida de um motor maior. A série αis foi desenvolvida como uma linha de produtos dedicada, não uma redução em escala reconhecimento automático do amplificador, e o comportamento de integração a nível do sistema são idênticos aos encontrados em toda a gama αi da Fanuc. Um motor αis se conecta aos mesmos módulos de amplificador, comunica através da mesma interface serial,e é configurado através do mesmo ambiente do controlador CNC que todos os outros motores da família αi.

O sufixo B103 é específico e consequente, definindo o tipo de codificador e a configuração do conector para esta unidade,quais os módulos de amplificador são compatíveis, e se o motor será instalado diretamente numa máquina existente sem modificação de cablagem.O número completo da peça, incluindo o sufixo B103, deve corresponder exatamente.

Principais especificações

Perspectiva de engenharia: por que a série αis existe

A linha de servomotores da Fanuc abrange uma ampla gama de classes de inércia e tamanhos de quadro, porque as máquinas que os utilizam variam igualmente amplamente. The αis series addresses a specific part of that range — compact axes on CNC machines and automation equipment where the torque and speed requirements are well within what a small-frame motor can deliver, e onde a instalação de um motor maior significaria redesenhar a estrutura mecânica em torno dele.

O A06B-0085-B103 se encaixa nesse perfil. Algumas características que vale a pena entender antes de especificá-lo ou substituí-lo:

Codificador serial com transmissão digital.A série αis não usa resolvedores analógicos ou codificadores incrementais com interfaces analógicas.mais imune à degradação do sinal relacionada com o comprimento do cabo, e capazes de transportar dados de diagnóstico de falhas juntamente com valores de posição, todos os quais reduzem a probabilidade de erros de posição inexplicados ou falhas incômodas durante o funcionamento.

Identificação automática do amplificador.Quando o A06B-0085-B103 está ligado a um servoamplificador da série αi compatível, a unidade lê os dados de identidade do motor do codificador e carrega automaticamente os parâmetros correspondentes do modelo do motor.Este comportamento remove uma camada de configuração manual tanto do comissionamento inicial quanto da substituição do motor e elimina uma classe de erros de incompatibilidade de parâmetros que podem levar tempo para rastrear.

Dimensões de quadro compactas para configurações de eixo denso.Em máquinas com múltiplos eixos de servo embalados num volume estrutural limitado,Unidades de carregamento ­ o tamanho do quadro αis permite que a máquina satisfaça os seus requisitos de movimento sem comprometer o projeto mecânico em torno de um corpo motor maior.

Confiabilidade constante em toda a base instalada.A série αis acumulou um histórico de serviço substancial em toda a fabricação CNC global.Os seus modos de falha são bem compreendidos tanto pelos engenheiros de serviço da Fanuc como pelos centros de reparação de motores qualificados de terceiros., que apoia tanto o planeamento de manutenção preventiva como o rápido retorno ao serviço em caso de falha.

Aplicações típicas

O A06B-0085-B103 é encontrado mais consistentemente em máquinas CNC de vários eixos e sistemas de automação onde os acionamentos Fanuc são a plataforma de registro e um eixo de servo compacto e confiável é necessário:

• Acionamento do eixo auxiliar do torno CNC
• Dispositivos de arma e carregador automáticos para trocar ferramentas
• Posicionamento do quarto e quinto eixos do centro de usinagem CNC
• Tabela giratória e comando da cabeça inclinável
• Eixos de alimentação de centros de usinagem verticais e horizontais compactos
• Posicionamento do carregador de pórtico e do alimentador de barra
• Funcionadores de articulações de robôs Fanuc em células de máquina integradas
• Máquinas de moldagem de precisão

Integração do sistema e compatibilidade do amplificador

O A06B-0085-B103 opera com módulos de servoamplificador da série Fanuc αi instalados em armários CNC com famílias de controladores das séries 0i, 16i, 18i, 21i, 30i, 31i e 32i. Communication between motor and amplifier runs over Fanuc's serial encoder interface — either through direct encoder cable connection or via the FSSB (Fanuc Serial Servo Bus) architecture depending on the specific cabinet configuration.

A função de identificação automática do amplificador lê os dados do motor do codificador em cada alimentação.Isto significa que o amplificador reconhece o novo motor e carrega o modelo de motor padrão sem entrada manual de parâmetrosO que não restabelece automaticamente são os parâmetros específicos do eixo, os limites de viagem do software, os valores do torque da pinça,configurações de aceleração e de desaceleração ?? que são dependentes da máquina e que devem ser recarregadas a partir da reserva de parâmetros da máquina após qualquer troca de motor;.

A correspondência dos cabos com a especificação do conector B103 não é negociável.A reutilização dos cabos originais de um motor avariado ̇ desde que estejam intactos ̇ é geralmente a abordagem mais confiávelSe forem necessários novos cabos, forneça-os através da Fanuc ou de um distribuidor autorizado, utilizando como referência o diagrama de fiação original da máquina.

Considerações de substituição

O A06B-0085-B103 é um componente rotineiramente substituído na base instalada do Fanuc α.As máquinas construídas em plataformas CNC Fanuc nas últimas duas décadas utilizam comumente motores da série αis em eixos auxiliares e secundários, e o volume dessas instalações significa que este número de peças aparece regularmente na aquisição de manutenção e de RMO.

Alguns pontos práticos para o planeamento da substituição:

A precisão do número da peça é importante.B103 não é intercambiável com B100, B102 ou outras variantes adjacentes.O tipo de codificador e a orientação do conector diferem entre os códigos de sufixo de maneiras que impedirão a instalação direta sem modificação- Confirme o número completo da peça da placa do motor avariado antes de encomendar.

Reforço dos parâmetros antes da desmontagem.Faça o backup do conjunto completo de parâmetros da máquina antes de remover o motor avariado.Restaurar o ajuste específico do eixo após a substituição é mais rápido e confiável com um backup atual do que tentar reconstruir parâmetros a partir da documentação sozinha.

Novo versus remanufaturado.Tanto as unidades novas através da rede de distribuição autorizada da Fanuc como as unidades remanufaturadas de centros de reconstrução de servomotores qualificados estão disponíveis.Verificar que a substituição do rolamento, a inspecção do codificador e a validação do desempenho em relação às especificações da Fanuc foram realizadas e documentadas antes do envio da unidade.

Perguntas frequentes

Q1. Quais controladores CNC Fanuc são compatíveis com o A06B-0085-B103?O motor é compatível com sistemas CNC Fanuc que utilizam módulos de servoamplificadores da série αi, incluindo as famílias das séries 0i, 16i, 18i, 21i, 30i, 31i e 32i.Confirmar o tipo específico do módulo de amplificador e a potência nominal em relação à documentação elétrica da máquina antes da instalação.

Q2. O que distingue a série αis da série αi padrão?A designação αis indica um motor compacto de pequeno quadro dentro da família de produtos αi.e comportamento de integração CNC como a série αi padrão a distinção é o tamanho físico e a faixa de saída correspondente, não uma diferença em tecnologia ou ecossistema.

P3. Pode o sufixo B103 ser substituído por outra variante B1xx durante a substituição?O sufixo codifica a especificação do codificador e a configuração do conector.Diferentes variantes de sufixos dentro do mesmo número de modelo de base podem ter geometrias de conectores ou protocolos de codificação incompatíveis. Sempre procure uma peça de substituição utilizando o número exacto da peça completa da placa do motor.

Q4. A substituição do A06B-0085-B103 requer entrada manual de parâmetros no controlador CNC?O amplificador da série αi carrega automaticamente os parâmetros padrão do modelo do motor a partir do ID do codificador no power-up, de modo que o reconhecimento básico do motor é automático.os valores de aceleração .

Q5. O que deve ser verificado ao avaliar um A06B-0085-B103 remanufaturado?Pelo menos, confirmar que o reconstruidor substituiu os rolamentos, inspecionou e validou o conjunto de codificadores em série,e realizou um teste de desempenho funcional em relação às especificações do motor da Fanuc antes da expedição. Solicitar documentação escrita do processo de reconstituição e dos resultados dos ensaios, nomeadamente para motores destinados a eixos de elevada precisão ou de precisão crítica.
