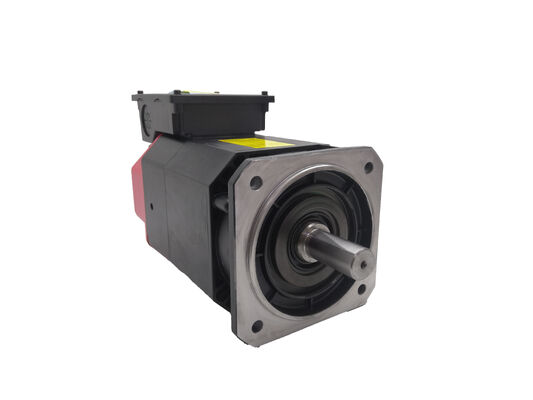

Fanuc A06B-1420-B900#F321 — αiI 1/24.000 Motor de Eixo CA Integrado, 24.000 RPM Configuração Especial

Visão Geral do Produto

Número da Peça: A06B-1420-B900#F321

Também Pesquisado Como: A06B1420B900F321, FANUC A06B-1420-B900#F321, A06B-1420-B900 F321

Modelo do Motor: αiI 1/24.000

Tipo: Motor de Eixo CA Integrado (BM) — Configuração Especial

Classificação: Motor de Eixo Integrado de Alta Velocidade Fanuc Alpha i Series — Velocidade Máxima de 24.000 RPM, Montagem por Flange, Furo Liso, Interface de Encoder Traseira, Compatível com Amplificador αiSP

O Que Este Motor Realmente É

Antes de fazer o pedido, este ponto precisa ficar claro: o A06B-1420-B900#F321 não é um motor servo CA convencional do tipo que é montado externamente e conectado a um eixo de máquina através de um acoplamento ou correia. É um motor de eixo integrado — um conjunto sem carcaça, de estator e rotor, que é integrado diretamente dentro da carcaça do cartucho do eixo durante a fabricação original da máquina. O eixo do fuso e o rotor do motor são o mesmo componente. O eixo da máquina é o eixo do motor.

Este projeto — às vezes chamado de eixo motorizado ou eixo-motor integral — elimina todos os elementos mecânicos que ficam entre um motor convencional e a ferramenta de corte: sem acoplamento, sem correia, sem estágio de engrenagem intermediário. O resultado é um eixo que pode operar em velocidades que os sistemas de acionamento mecânico fisicamente não conseguem atingir, sem vibração introduzida por correias ou acoplamentos, e com dinâmica rotacional determinada inteiramente pelo projeto do rolamento do eixo e pelas características do próprio motor.

O A06B-1420-B900#F321 é o conjunto de motor integrado específico no coração de um desses cartuchos de eixo, classificado para velocidade máxima de 24.000 rpm.

Especificações Técnicas

24.000 RPM: O Caso de Engenharia para um Motor Integrado

Vinte e quatro mil rotações por minuto não são alcançáveis com um motor de eixo convencional acionado por correia ou conectado por acoplamento. Nessa velocidade, os elementos mecânicos de uma transmissão — correias, polias, acoplamentos, rolamentos intermediários — geram calor, vibração e forças de desbalanceamento que limitam a velocidade alcançável ou destroem a transmissão em pouco tempo. Usinagem de alta velocidade a 24.000 rpm exige uma abordagem diferente: colocar o motor dentro do eixo e remover a transmissão completamente.

É exatamente isso que o A06B-1420-B900#F321 faz. Integrado diretamente ao cartucho do eixo, o enrolamento do estator é enrolado na carcaça do eixo, e o rotor é prensado ou encolhido no eixo do eixo. Quando o amplificador energiza o campo do estator, o eixo — e tudo o que está conectado a ele, incluindo o porta-ferramenta e a ferramenta de corte — gira diretamente em resposta. Sem mecânica intermediária. Sem vibração introduzida por variações na tensão da correia. Sem ressonância da rigidez torsional de um acoplamento. Apenas o eixo, o suporte do rolamento e o campo do motor.

O resultado prático para a usinagem é significativo. A 24.000 rpm com uma fresa de pequeno diâmetro, velocidades de superfície que exigiriam fresas impraticavelmente grandes em velocidades de eixo convencionais tornam-se disponíveis com ferramentas compactas e de alta precisão. Fresas de topo esféricas de pequeno diâmetro em aço para moldes, operações de acabamento em ligas de alumínio, perfuração de PCBs e contorno de detalhes finos em materiais duros beneficiam-se da combinação de alta velocidade e rotação sem vibração que um motor integrado proporciona.

A Configuração Especial #F321

O sufixo #F321 identifica esta unidade como uma configuração especial de fábrica do motor integrado A06B-1420-B900 — distinta da variante padrão #0321 que aparece no catálogo regular da Fanuc.

Na convenção de nomenclatura de motores de eixo integrados da Fanuc, os dígitos do sufixo codificam a configuração física do conjunto do motor: geometria da flange, interface do furo, posição de montagem do encoder e opções especiais. O #F321 é uma construção especial de fábrica, fabricada de acordo com as especificações de projeto do cartucho de eixo de um fabricante de máquina específico. Isso significa que o diâmetro externo do estator, as dimensões do furo do rotor, o arranjo de montagem do encoder e a geometria da passagem de água de resfriamento correspondem a um projeto específico de cartucho de eixo.

Isso tem uma implicação prática direta: o A06B-1420-B900#F321 não é um substituto universal para qualquer motor integrado operando a 24.000 rpm. É o substituto correto especificamente para o cartucho de eixo para o qual foi originalmente projetado. As dimensões físicas devem corresponder — um motor integrado que não se encaixa no furo do estator da carcaça do eixo, ou cujo furo do rotor não aceita o eixo do eixo, não pode ser instalado, independentemente da compatibilidade da classificação de velocidade.

Sempre confirme o número da peça exatamente — #F321 e #0321 e #F621 são conjuntos físicos diferentes, embora compartilhem a mesma classificação de velocidade e designação de modelo base.

Substituição de Motor Integrado: O Que Envolve

Substituir um motor de eixo integrado é um trabalho fundamentalmente diferente de trocar um motor servo montado externamente. Não há conector para desconectar, parafusos de acoplamento para remover, fixadores de montagem por base para soltar. O estator e o rotor de um motor integrado são parte da estrutura do cartucho do eixo.

Um processo de substituição típico em uma máquina com este motor envolve:

Remoção do cartucho do eixo. Todo o conjunto do eixo — carcaça, rolamentos, rotor, estator e todas as conexões associadas de resfriamento e sensor — é removido da máquina como uma unidade. Esta é uma desmontagem de precisão que requer ferramentas corretas e valores de torque documentados.

Reconstrução do eixo. O enrolamento do estator ou conjunto do rotor com defeito é prensado ou extraído da carcaça do eixo, e o novo estator A06B-1420-B900#F321 é instalado na carcaça com ajuste de interferência e alinhamento corretos. A substituição dos rolamentos é prática padrão durante qualquer reconstrução de eixo — os rolamentos são componentes de precisão e não são reutilizados quando um eixo é desmontado.

Verificação de balanceamento dinâmico. Após a remontagem, o eixo é balanceado dinamicamente. A 24.000 rpm, qualquer desbalanceamento residual cria forças e vibrações que excedem as classificações de carga dos rolamentos e comprometem o desempenho de corte. O balanceamento não pode ser pulado ou adiado.

Alinhamento do encoder. A interface do encoder traseiro deve ser alinhada de acordo com as especificações após a remontagem. Um encoder desalinhado produz erros de feedback de velocidade que causam falhas no amplificador do eixo ou controle de velocidade instável.

Para a maioria dos usuários, a reconstrução do eixo com substituição de motor integrado é trabalho para uma instalação de serviço de eixo qualificada, não um trabalho de manutenção na oficina. A precisão do ajuste do rolamento, o requisito de balanceamento e o alinhamento do encoder exigem equipamentos e controle de processo que as oficinas de manutenção em geral normalmente não possuem.

Compatibilidade do Amplificador e CNC

O A06B-1420-B900#F321 requer um amplificador da série Fanuc αiSP (Alpha i Spindle) — o módulo de acionamento do eixo em um gabinete de acionamento Fanuc αi series. A classificação específica do módulo amplificador deve corresponder à classe de potência do motor; o αiI 1/24.000 neste nível de saída combina com a unidade αiSP apropriada para a configuração de acionamento da máquina.

As plataformas CNC compatíveis incluem Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B e 32i. O motor não é compatível com os amplificadores de eixo α series (não-i) originais, que usam uma interface de acionamento e arquitetura de controle diferentes.

A referência cruzada A04B-0099-H062#24K identifica o cabo associado ou kit de interface para a configuração específica de conector e encoder deste motor — confirme esta referência com a documentação elétrica da máquina ao adquirir componentes de fiação associados.

Plataformas de Máquinas Típicas

O A06B-1420-B900#F321 foi projetado em cartuchos de eixo de máquinas-ferramenta específicos operando em sistemas de controle Fanuc αi. As categorias de máquinas que utilizam eixos integrados de 24.000 rpm deste tipo incluem:

Centros de usinagem vertical de alta velocidade para moldes e matrizes. VMCs de 3 eixos e 5 eixos projetados para acabamento de metal duro e usinagem de contorno complexo em aço ferramenta e materiais endurecidos, onde 24.000 rpm permite corte eficaz com fresas de topo esféricas e de raio de pequeno diâmetro em velocidades de superfície produtivas.

Máquinas de perfuração e rosqueamento de alta velocidade. Centros de perfuração e rosqueamento dedicados e plataformas de usinagem de alto ciclo para peças de liga de alumínio e não ferrosas, onde 24.000 rpm fornece a velocidade do eixo necessária para operar brocas e machos de pequeno diâmetro em seus parâmetros de corte ideais sem penalidades de tempo de ciclo.

Centros de usinagem de grafite e compósitos. Máquinas projetadas para usinagem de eletrodos de grafite (ferramentas EDM), corte de fibra de carbono e acabamento de peças compósitas, onde alta velocidade do eixo combinada com profundidades de corte leves produz acabamentos superficiais finos em materiais que respondem a alta velocidade de superfície.

Plataformas de usinagem de precisão multieixos. Centros de usinagem de 5 eixos e sistemas de usinagem compostos onde o design compacto do motor de eixo integral e a ausência de elementos de transmissão permitem um footprint menor da máquina e melhor acesso à geometria complexa da peça.

FAQ

P1: Este é um motor servo padrão ou algo diferente?

O A06B-1420-B900#F321 é um motor de eixo CA integrado (embutido) — não um motor servo convencional montado externamente. É um conjunto sem carcaça, de estator e rotor, projetado para ser instalado dentro de uma carcaça de eixo, onde o rotor é montado diretamente no eixo do eixo. Não há eixo externo, face de flange ou recursos de montagem por base como em um motor servo padrão. A substituição requer desmontagem do eixo por uma instalação de serviço de eixo qualificada, não uma troca de motor padrão.

P2: A variante #F321 serve para todas as aplicações de eixo Fanuc de 24.000 rpm?

Não. O #F321 é uma configuração especial de fábrica com diâmetro externo do estator específico, dimensões do furo do rotor, geometria da passagem de resfriamento e montagem do encoder que correspondem a um projeto de cartucho de eixo particular. Outras variantes de sufixo (#0321, #F621, etc.) na mesma série A06B-1420-B900 têm dimensões físicas diferentes. Sempre confirme o número da peça exato — especificamente o sufixo completo — que corresponde ao motor com defeito antes de fazer o pedido. Um motor integrado que não corresponde à geometria da carcaça do eixo fisicamente não pode ser instalado.

P3: Qual amplificador Fanuc é compatível com este motor?

O A06B-1420-B900#F321 requer um amplificador da série Fanuc αiSP — o módulo de acionamento do eixo usado em gabinetes de acionamento Fanuc αi series. É compatível com Fanuc CNC Series 0i, 15i, 16i, 18i, 21i, 30i e 31i na plataforma αi. Não é compatível com drives de eixo α series (não-i) originais. Ao substituir o motor, verifique as configurações de parâmetros do amplificador para tipo de motor e velocidade máxima que correspondem à especificação αiI 1/24.000.

P4: Este motor pode ser reparado em vez de substituído?

Sim — o A06B-1420-B900#F321 é uma unidade reparável, e instalações qualificadas de reparo de motores de eixo Fanuc oferecem serviços de rebobinamento e reconstrução para estatores e conjuntos de rotor com defeito. O reparo é frequentemente o caminho mais econômico para um motor que sofreu falha de enrolamento ou dano no rolamento, em comparação com a aquisição de uma unidade nova ou de troca. Programas de troca de núcleo também estão disponíveis em alguns fornecedores, onde uma unidade com defeito é enviada como crédito de núcleo contra uma substituição reconstruída. Os prazos de reparo variam dependendo da natureza da falha e da disponibilidade de peças — para máquinas com cronogramas de produção que não podem absorver um longo tempo de inatividade, ter uma unidade de troca testada disponível em paralelo com o envio do motor com defeito para reparo é uma estratégia prática de mitigação de risco.

P5: Por que uma verificação de balanceamento dinâmico é necessária após a instalação de um motor integrado?

A 24.000 rpm, mesmo pequenos desbalanceamentos de massa no conjunto rotativo criam forças centrífugas significativas. A relação entre desbalanceamento e força não é linear com a velocidade — um desbalanceamento residual que não causaria efeito perceptível a 3.000 rpm gera forças ordens de magnitude maiores a 24.000 rpm. Essas forças carregam os rolamentos do eixo ciclicamente, aceleram a fadiga, produzem vibração que aparece diretamente na superfície usinada e podem causar falha do rolamento em um tempo muito menor do que a vida normal do rolamento. O balanceamento não é opcional após a reconstrução do eixo — é uma etapa de comissionamento obrigatória que determina diretamente quanto tempo o eixo reconstruído durará e quão bem ele cortará.
