FANUC A06B-6044-H008 Unidade de servo do eixo de corrente alternada ¢ Dispositivo analógico para controlo do eixo CNC

O motor por trás do desempenho confiável do fuso

Há uma razão pela qual esta unidade continua a aparecer em oficinas de máquinas que se recusam a aposentar suas máquinas antigas controladas pelo FANUC - ela funciona, e tem funcionado por décadas.FANUC A06B-6044-H008é uma unidade de servo do fuso AC construída em torno de uma arquitetura de interface analógica, projetada para ser emparelhada com oModelo 6 FANUC motor de fusão ACe comumente encontrados em máquinas que funcionam cedoControles do sistema FANUC 10/11.

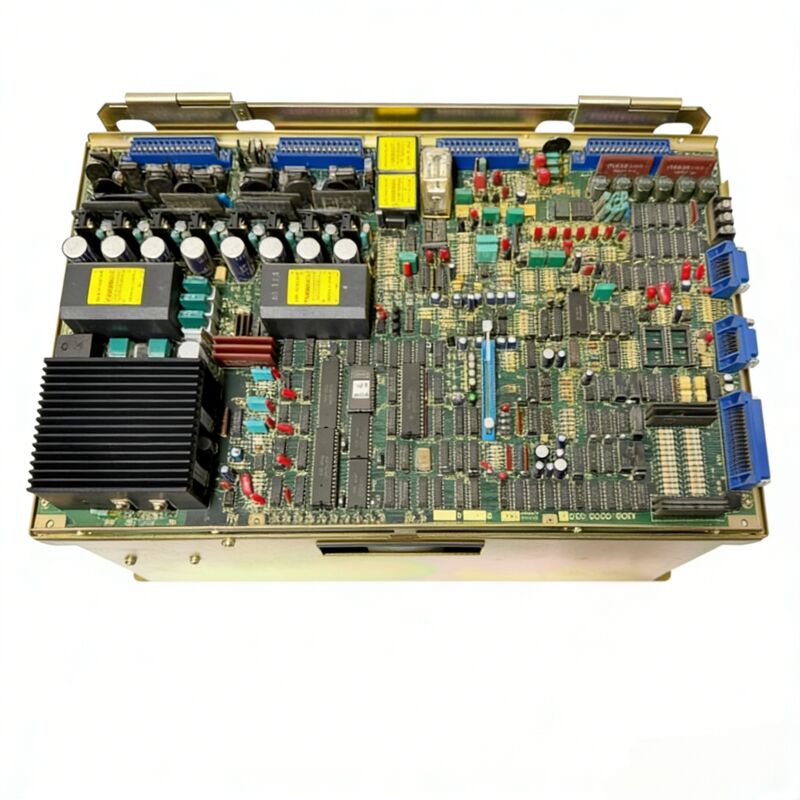

Este não é um pedaço delicado de eletrónica.Revestimento metálico anodizado robusto, com a placa de PCB de controlo do fuso firmemente fixada na parte superior da unidade, um layout prático e útil que tornou os reparos em campo muito mais simples do que os projetos posteriores de tudo-em-um.Foi fabricado no Japão., nas instalações da FANUC, perto do Monte Fuji, e a qualidade da construção reflete essa origem.

Se a sua máquina falhou e esta unidade está no centro dela, você está lidando com uma unidade bem compreendida, bem documentada que a comunidade de reparação CNC tem vindo a atender há anos.

Especificações técnicas

O que torna esta unidade distinta

A A06B-6044-H008 pertence a uma época em que os accionamentos do fuso da FANUC comunicavam através desinal analógicoIsto significa que o CNC envia comandos de velocidade como uma tensão analógica,e a unidade responde em conformidade um caminho de sinal mais simples com menos camadas de sobrecarga digital, mas que requer uma atenção cuidadosa ao encaminhamento e à blindagem dos cabos para manter a integridade do sinal limpo.

O tipo de motor do fuso é selecionado através de umChip de ROMNo caso do H008, a ROM integrada é aJ11, que define a relação entre acionamento e motor e rege a forma como a unidade interpreta o feedback e executa o controle de velocidade.Trocar o cartão superior sem verificar a compatibilidade da ROM é um dos erros mais comuns nas substituições de campos ¢ vale a pena verificar duas vezes antes de qualquer coisa ser ligada.

OA20B-0009-0531ligações de cartões de fuso na parte superior do chassi de acionamento principal. Pode ser substituído independentemente da secção de potência,que é uma vantagem real quando a falha é isolada para o lado da placa de controle em vez dos módulos de transistor ou componentes de energia abaixo.

Códigos comuns de alarme e seu significado

Os técnicos de campo que lidam com esta unidade provavelmente encontrarão um punhado de códigos de alarme recorrentes.

• AL-01 (Aquecimento excessivo do motor)Verifique o ventilador de resfriamento do motor, verifique se há condições de sobrecarga e limpe quaisquer passagens de ar bloqueadas.
• AL-05 (Fusível de controlo de potência explodido)Pontos de fusão AF2 ou AF3, causados por um PCB defeituoso ou tensão de alimentação anormal.
• AL-08 (Alta Tensão de Entrada)- Frequentemente causada por uma configuração incorreta do interruptor do selector de tensão.
• AL-09 (Aquecimento excessivo do disipador de calor)¢ Falha do ventilador de arrefecimento ou poeira acumulada nas barbatanas do dissipador de calor.
• AL-11 (excesso de tensão da ligação CC)Pode indicar alta impedância de linha ou um módulo de transistor ou PCB com falha.

Compreender esses alarmes antes de ligar para um centro de reparação pode economizar muito tempo de diagnóstico e ir e vir.

Considerações sobre o fornecimento e o reparo

O novo estoque antigo do A06B-6044-H008 é raro, esta não é uma unidade que a FANUC ainda fabrica.renovados ou excedentes, e a qualidade varia consideravelmente dependendo de quem os testou e do que eles verificaram. A thorough bench evaluation using a matched FANUC test rig and closed-loop feedback testing is the most reliable way to confirm a unit is genuinely functional before it goes back into a production machine.

A construção modular significa que as lojas experientes podem resolver falhas na secção de energia, degradação do condensador,e falhas de PCB com substituição de componentes individuais em vez de uma substituição completa da unidadePara as máquinas em que esta unidade é o gargalo para voltar à produção, existem opções de reparação no mesmo dia ou no dia seguinte através de prestadores de serviços especializados da FANUC.

Perguntas Frequentes

P1: Para que motor de fuso foi projetado o A06B-6044-H008?

A: Esta unidade é equipada com aFANUC Modelo 6 motor de fusão ACO emparelhamento é determinado pelo chip ROM J11 no cartão do fuso A20B-0009-0531.Usar um modelo de motor diferente sem alterar a ROM e reconfigurar a unidade resultará em funcionamento incorreto ou falhas de alarme.

P2: Pode esta unidade ser usada com os controles CNC mais recentes da FANUC além do SYSTEM 10/11?

R: Foi concebido para os comandos do FANUC SYSTEM 10/11 e comunica através de interface analógica.A integração com controladores FANUC baseados em ônibus digitais posteriores (como a série 16/18/21) geralmente não é direta e geralmente não é recomendada sem hardware de interface adicional ou conversão.

P3: Qual é o modo de falha mais comum nesta unidade?

R: A degradação do condensador na secção de potência é a falha mais frequente relacionada com a idade, seguida da falha do ventilador de arrefecimento que leva a alarmes de superaquecimento do dissipador de calor (AL-09).As falhas de PCB na placa do fuso também são comuns e geralmente são mais rentáveis de resolver do que falhas do módulo de energia.

P4: O cartão de fuso (A20B-0009-0531) é intercambiável com cartões de outras unidades da série A06B-6044-H?

R: Não diretamente. Cada cartão de fuso da série H carrega uma ROM específica que define o modelo de motor compatível. O H007, por exemplo, usa o A20B-0009-0530 com ROM J10.Trocar cartões entre variantes de H-suffix sem verificar a compatibilidade da ROM causará uma operação incompatível.

P5: Como posso saber se uma unidade usada foi devidamente testada antes da compra?

R: Pergunte ao vendedor se a unidade foi testada em condições de circuito fechado numa plataforma de ensaio FANUC em funcionamento, e não apenas ligada e verificada quanto a danos óbvios.Um teste de banco legítimo deve confirmar a regulação da velocidadeAs unidades descritas apenas como "alimentadas" ou "inspecionadas visualmente" comportam um risco significativamente maior.
