| Lugar de origem | Japão |
| Marca | FANUC |
| Número do modelo | A06B-6077-H111 |

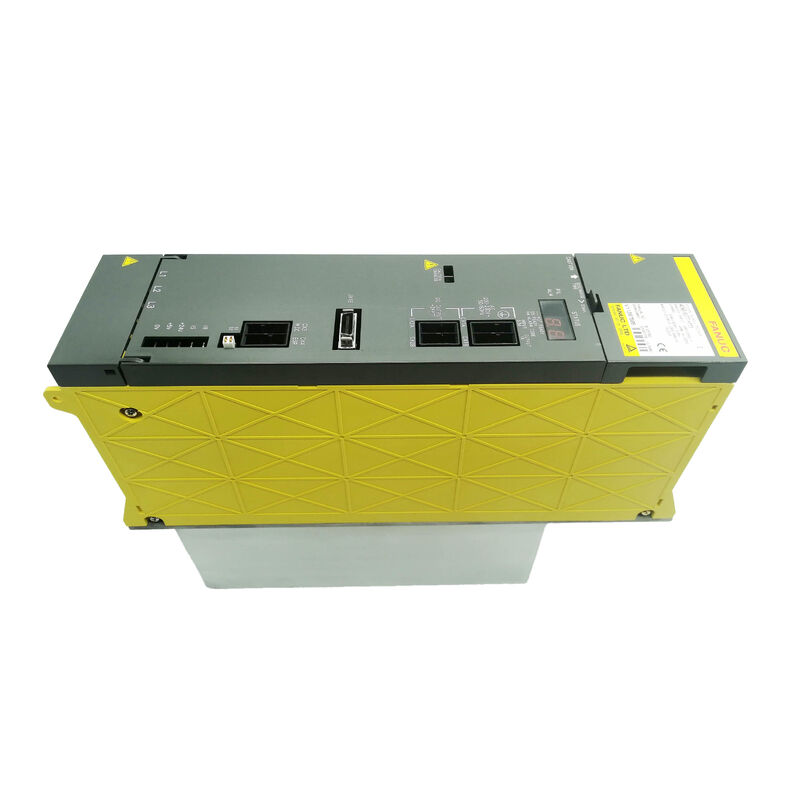

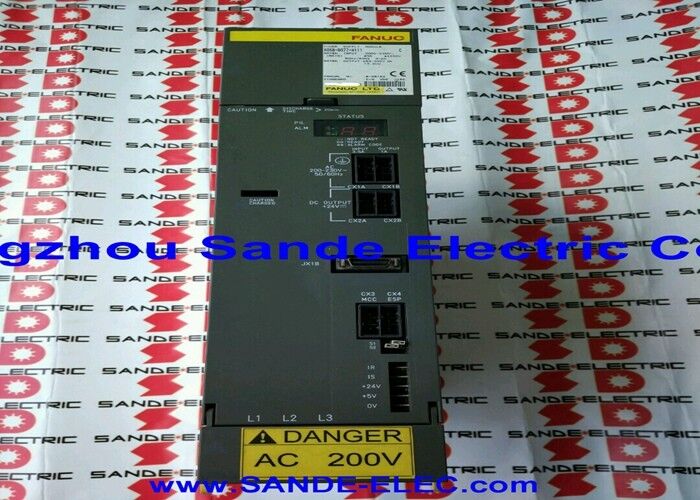

O Fanuc A06B-6077-H111 é um módulo de fonte de alimentação da série alpha de 13,2kW encontrado em milhares de máquinas-ferramenta CNC compactas em todo o mundo. Ele está presente em décadas de fresadoras, tornos, centros de perfuração e equipamentos de propósito especial controlados por CNCs das Séries 0-C, 0-D, 16, 18 e 21.
Muitas dessas máquinas estão agora na faixa de quinze a trinta anos de vida útil — antigas o suficiente para que seu PSM-11 provavelmente nunca tenha sido aberto, limpo ou teve seu ventilador substituído. Esse perfil — máquina antiga, fonte de alimentação original, histórico de serviço desconhecido — é o contexto em que a maioria das situações de manutenção do PSM-11 realmente ocorre, e é a perspectiva a partir da qual este artigo é escrito.
Entender como o PSM-11 falha, o que os códigos de alarme realmente significam neste módulo específico em comparação com variantes maiores de PSM, e como tomar a decisão de reparo versus troca com confiança é mais útil para uma equipe de manutenção que opera sistemas alpha envelhecidos do que outra descrição do princípio de conversão AC-DC do módulo.
| Parâmetro | Valor |
|---|---|
| Tensão de Entrada | 200–230V AC, 3 fases |
| Corrente de Entrada | 49A a 200V |
| Saída do Barramento DC | 283–325V DC |
| Potência de Saída | 13,2kW |
| Placa de Fiação | A16B-2202-0461 |
| Placa de Controle | A16B-2202-0420 |
| Ventilador | A90L-0001-0422 |
| Regeneração | Ativa (sem necessidade de resistor externo) |
| Refrigeração Externa | Ar forçado — obrigatório |
| CNC | 0-C/D, 16, 18, 21, 0i-A |
Isso vale a pena afirmar claramente porque causa erros de diagnóstico em campo. No PSM-11 (e PSM-5.5), AL01 significa que o IPM (Módulo de Potência Inteligente) detectou uma falha interna.
No PSM-15 e em todos os módulos A06B-6087 maiores, AL01 significa sobrecorrente na entrada AC. Mesmo número de alarme, causa raiz categoricamente diferente, caminho de diagnóstico diferente.
Quando AL01 aparece em um PSM-11:
Não significa necessariamente que a fonte AC tem um problema.
A falha do IPM no PSM-11 indica que o módulo de transistores de potência acionou sua proteção interna — tipicamente devido a sobrecorrente através do estágio de saída, sobretemperatura na junção do transistor, ou uma falha real do transistor. Antes de concluir que o IPM falhou, siga os seguintes passos:
AL02 indica que o ventilador do circuito de controle interno (A90L-0001-0422) parou. No PSM-11, este ventilador circula ar dentro da carcaça do módulo para manter a placa de controle e a placa de fiação em temperaturas operacionais seguras.
É um pequeno ventilador sem escovas que funciona continuamente sempre que o módulo está energizado. Ao longo de anos de operação, o rolamento deste ventilador se desgasta gradualmente.
O ruído do rolamento pode se tornar audível — um leve chocalho ou aspereza na partida — antes que o rolamento trave. Mas em um ambiente de usinagem barulhento, este aviso precoce raramente é notado.
Quando o rolamento do ventilador trava, o ventilador para.
AL02 aparece. Se o alarme for respondido rapidamente e o ventilador for substituído (A90L-0001-0422 é uma peça de reposição padrão), a história termina aí. Se o alarme for ignorado ou a máquina for forçada através da produção com o ventilador parado, a temperatura da placa de controle sobe.
Em temperaturas elevadas, os capacitores eletrolíticos na placa de controle sofrem degradação acelerada, as juntas de solda podem desenvolver microfissuras devido ao estresse térmico e, eventualmente, um componente da placa falha. O que começou como uma substituição de ventilador de US$ 50–100 se transformou em um reparo em nível de placa ou troca completa da unidade.
A substituição do ventilador é a ação de manutenção com o maior ROI no PSM-11. Um ventilador de reposição custa uma fração do valor de troca do módulo.
Em qualquer PSM-11 que se sabe ter mais de cinco anos de serviço contínuo de produção, substituir o ventilador proativamente durante uma parada de manutenção programada é uma prática de engenharia sólida, independentemente de AL02 ter aparecido ou não.
A vida útil nominal do ventilador em operação contínua tem um limite; planejar sua substituição é melhor do que ele falhar inesperadamente durante uma produção.
AL05 significa que os capacitores do barramento DC não atingiram a tensão operacional dentro do tempo esperado de pré-carga após a energização.
O circuito de pré-carga carrega os capacitores do barramento através de um resistor limitador de corrente durante os primeiros segundos após a aplicação da energia, antes que o contator principal feche e o barramento fique energizado.
Se a tensão não atingir o limiar a tempo, AL05 dispara.
Causas comuns em um PSM-11 envelhecido:
Degradação do resistor de pré-carga. O resistor de pré-carga dentro do módulo limita a corrente de irrupção durante o carregamento dos capacitores. Ao longo de milhares de ciclos de energização, este componente pode desviar seu valor de resistência ou desenvolver condições intermitentes de circuito aberto.
Um resistor que aumentou de valor retarda a taxa de pré-carga; se o aumento for grande o suficiente, os capacitores não conseguem atingir a tensão operacional antes do tempo limite.
Deterioração do capacitor do circuito principal. Capacitores eletrolíticos no barramento DC têm uma vida útil finita, especialmente quando operados em ambientes com temperaturas elevadas.
À medida que os capacitores envelhecem, sua resistência série equivalente (ESR) aumenta, o que afeta a taxa de carga e a eficiência.
Um caso extremo onde um ou mais capacitores se tornaram de alta ESR pode impedir que a pré-carga seja concluída corretamente.
Problemas no contator principal. Em algumas configurações, a sequência de pré-carga envolve a comutação de um contator.
Um contator que está travando ou falhando em fechar no momento correto também pode produzir padrões AL05.
AL05 que aparece consistentemente em cada energização (não intermitentemente) e em uma máquina com muitos anos de idade aponta para desgaste de componentes.
AL05 que aparece intermitentemente — às vezes desaparecendo em uma segunda tentativa de energização — é mais característico de um problema de contator ou temporização.
AL04 indica que a tensão do barramento DC caiu abaixo do limiar operacional. O caminho de diagnóstico se divide em duas direções:
Lado da fonte: A entrada AC trifásica para o PSM-11 é insuficiente para manter a tensão do barramento sob carga.
Verificar: tensão nos terminais de entrada do PSM-11 (não apenas no painel de alimentação — a queda de tensão ao longo do cabo sob carga importa a 49A), tensão equilibrada entre as três fases e integridade dos fusíveis de entrada.
Um fusível queimado em uma fase causa uma condição de fornecimento bifásico que não pode sustentar 13,2kW de saída — o barramento cai e AL04 aparece.
Lado da carga: Um módulo SVM ou SPM downstream está puxando corrente excessiva do barramento, puxando a tensão abaixo da faixa de regulação. Isso pode ocorrer com um motor que desenvolveu uma falha de enrolamento criando um consumo de corrente maior que o normal, ou com um transistor amplificador que falhou parcialmente e está puxando corrente quiescente desproporcional. Desconectar os amplificadores um por um enquanto monitora a tensão do barramento ajuda a isolar esse padrão.
Uma característica diagnosticamente importante do sistema PSM-11 é que certas falhas do PSM disparam alarmes simultâneos no módulo amplificador de fuso (SPM) conectado. Conhecer esses padrões em tandem evita diagnósticos incorretos:
Em todos esses casos, investigar apenas o alarme do SPM e ignorar a tela do PSM levará a conclusões erradas. Sempre leia a tela do painel frontal do PSM-11 e a tela de alarme do CNC juntas.
As duas principais placas de circuito do PSM-11 — a placa de fiação A16B-2202-0461 e a placa de controle A16B-2202-0420 — não estão disponíveis como peças de reposição autônomas. Se qualquer uma das placas falhar e a falha não puder ser resolvida no nível do componente, o módulo requer troca completa da unidade ou reparo especializado da placa por uma empresa que estoque componentes individuais para essas placas.
A troca faz sentido quando:
O reparo em nível de placa faz sentido quando:
O ventilador e os fusíveis sempre valem a pena substituir antes de condenar o módulo — estas são as intervenções de serviço de menor custo e elas resolvem uma fração significativa dos eventos de serviço do PSM-11 em máquinas envelhecidas.
Os controles das Séries 0-C e 0-D foram as plataformas CNC principais da Fanuc durante o final dos anos 1980 e 1990.
Um grande número de centros de usinagem pequenos, centros de perfuração e centros de torneamento em todo o mundo foram construídos em torno desses controles com sistemas de acionamento alpha — e muitos ainda estão em funcionamento.
O PSM-11 é o módulo de fonte de alimentação que foi dimensionado para as configurações menores desta geração de máquinas.
Essas máquinas têm agora tipicamente entre 20 e 35 anos. Esse perfil de idade significa que o PSM-11 em uma máquina 0-D pode ter acumulado dezenas de milhões de horas de operação sem nenhum serviço em nível de componente. Os capacitores eletrolíticos na seção do filtro do barramento têm cozinhado em uma fração de sua vida útil nominal desde a instalação.
Os componentes da placa de controle passaram por expansão e contração térmica por décadas.
O rolamento do ventilador tem girado continuamente em todos os turnos que a máquina funcionou.
Nada disso significa que o PSM-11 está prestes a falhar — o hardware da Fanuc foi construído de forma conservadora e falhas relacionadas à idade nesses módulos muitas vezes se apresentam gradualmente em vez de catastroficamente.
Mas isso significa que um PSM-11 em uma máquina 0-D vintage que nunca foi reparada é um candidato para manutenção proativa: substituição do ventilador no mínimo, e uma inspeção visual dos capacitores eletrolíticos em busca de topos inchados ou eletrólito vazado, que são sinais visíveis do fim da vida útil do capacitor.
P1: AL01 acabou de aparecer no PSM-11. A máquina estava funcionando normalmente e então disparou. A fonte trifásica está verificada. O que falhou?
No PSM-11, AL01 significa o IPM (não sobrecorrente AC, que é o significado de AL01 em módulos PSM-15+ maiores). Verifique imediatamente o arranjo de refrigeração externa — se o ventilador do dissipador de calor ou o duto de refrigeração externa falhou, o IPM pode ter disparado sua proteção térmica sem falhar eletricamente. Restaure a refrigeração e tente reiniciar.
Se AL01 desaparecer, o IPM está intacto, mas foi estressado termicamente.
Se AL01 persistir com o barramento completamente descarregado e a refrigeração restaurada, o IPM falhou e a unidade requer troca ou substituição do módulo transistor.
P2: A máquina dispara AL05 ocasionalmente na energização, mas às vezes inicia normalmente em uma segunda tentativa. É o resistor de pré-carga ou os capacitores?
AL05 intermitente — onde a máquina às vezes inicia em uma segunda tentativa — aponta mais para um problema de temporização ou contator do que para um componente totalmente falho. Se o resistor de pré-carga estivesse severamente degradado ou um capacitor estivesse realmente aberto, a falha seria consistente.
Uma falha intermitente que se resolve na nova tentativa sugere um resistor de pré-carga marginal que está apenas no limite do limiar de tempo (que piora com a idade e a temperatura), ou um contator principal fazendo contato intermitente.
Monitorar a sequência de pré-carga com um voltímetro DC no barramento durante as tentativas de inicialização pode ajudar a determinar se o barramento está carregando lentamente (problema de resistor) ou não carregando de forma alguma nas tentativas falhas (contator ou resistor em circuito aberto).
P3: O ventilador (A90L-0001-0422) pode ser substituído enquanto o módulo está na máquina, ou requer remoção?
O ventilador geralmente pode ser acessado e substituído sem remover todo o PSM-11 do gabinete, dependendo do layout do gabinete — o ventilador é montado em uma posição acessível na carcaça do módulo.
Desligue completamente a máquina e bloqueie a fonte antes de trabalhar perto do PSM-11, mesmo que o ventilador em si seja de baixa tensão. Após instalar o novo ventilador, verifique se ele gira na direção correta e se a direção do fluxo de ar do ventilador de reposição corresponde ao original.
Um ventilador incorretamente orientado reduz a eficácia do fluxo de ar ou, em algumas posições, pode puxar ar quente para dentro do módulo em vez de expulsá-lo.
P4: Uma máquina executando um controle Série 21 mostra alarmes simultâneos no PSM-11 (AL02) e no SPM (Alarme 59). Ambos os alarmes apareceram ao mesmo tempo. Qual módulo falhou?
Este padrão de alarme em tandem — AL02 no PSM combinado com Alarme 59 no SPM — é característico da parada do ventilador do PSM.
O SPM está reagindo à condição do PSM, não falhando independentemente. O próprio SPM está quase certamente funcional.
Substitua o ventilador interno do PSM-11 (A90L-0001-0422), limpe os alarmes e reinicie.
O alarme do SPM não deve retornar. Se o alarme do SPM retornar após o ventilador do PSM estar funcionando, então o SPM merece investigação separada — mas o ventilador é a causa esmagadoramente provável quando ambos os alarmes aparecem simultaneamente na primeira apresentação.
P5: O PSM-11 em uma máquina de 25 anos está funcionando sem alarmes, mas a máquina está programada para uma revisão geral. Que serviço no PSM-11 vale a pena fazer durante a revisão?
Durante uma revisão geral em uma máquina vintage, o serviço do PSM-11 que se paga de forma confiável é: substituição do ventilador (A90L-0001-0422) como uma ação preventiva garantida; inspeção visual dos capacitores eletrolíticos tanto no barramento principal quanto na placa de controle em busca de topos inchados, resíduo de eletrólito vazado ou caixas inchadas; limpeza das aletas do dissipador de calor externo com ar comprimido para remover cavacos de usinagem e acúmulo de poeira; e teste da sequência de pré-carga e estabilidade da tensão do barramento após a energização.
Se algum capacitor apresentar sinais físicos de degradação, ou se a medição da tensão do barramento mostrar ondulação excessiva durante a operação sob carga (que requer um osciloscópio calibrado), o reparo em nível de placa com substituição de capacitor é a intervenção apropriada.
Um módulo que passa na inspeção visual e no teste funcional após a substituição do ventilador e a limpeza do dissipador de calor provavelmente servirá para outro intervalo de serviço significativo.
