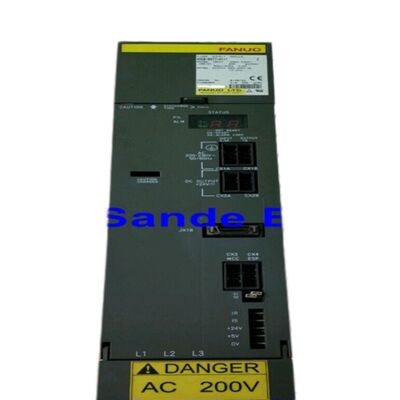

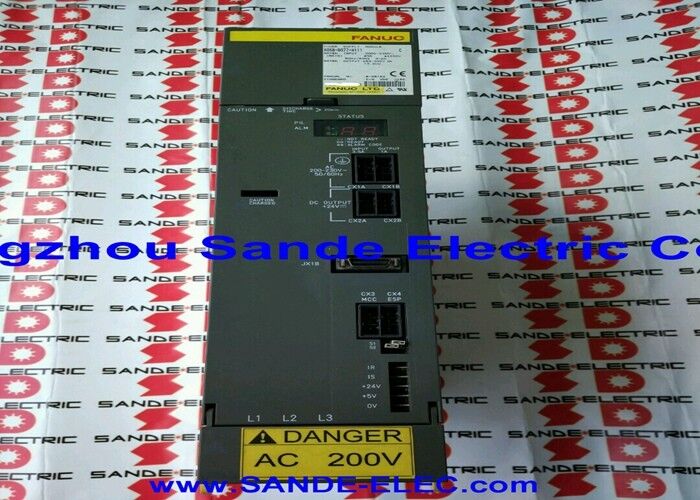

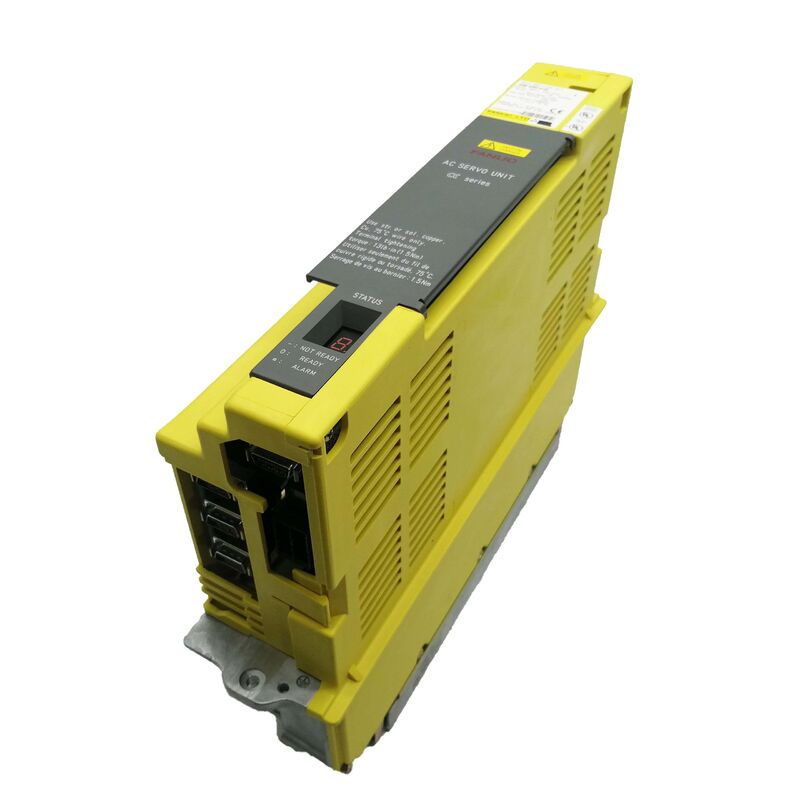

Unidade Amplificadora de Servo Fanuc A06B-6089-H101 A06B6089H101 A06B-6089-H101

Fanuc A06B-6089-H101 | Unidade Amplificadora Servo Alpha — SVU1-12, Eixo Único, Entrada 200–230VAC, Saída 3.0A / 230V, Tipo PWM A/B, Fonte de Alimentação Integrada

Visão Geral

O Fanuc A06B-6089-H101 é o SVU1-12 — a unidade de eixo único de entrada de linha, a menor da série de unidades amplificadoras servo alpha (SVU) A06B-6089 da Fanuc, classificada com saída contínua de 3.0A em seu único canal de eixo L a partir de uma entrada trifásica de 200–230VAC.

Sendo o menor SVU da série, ele ocupa uma posição única: atende aos motores servo alpha mais leves em aplicações onde uma arquitetura de acionamento autônoma é preferida em relação ao sistema de módulos SVM/PSM, mas a demanda de corrente do motor está no limite mínimo da faixa de motores alpha.

A vantagem definidora da arquitetura SVU sobre o sistema de módulos SVM é a autossuficiência.

O SVU1-12 consome AC trifásico diretamente da distribuição de energia da máquina, gera seu próprio barramento DC interno, aciona o motor e se conecta ao CNC através de um único cabo PWM — sem a necessidade de um PSM compartilhado e a infraestrutura de barramento DC associada.

Isso torna o SVU1-12 adequado para instalações de eixos remotos, layouts de máquinas distribuídos e projetos de máquinas onde um único eixo de serviço leve precisa ser posicionado separadamente do gabinete de acionamento principal.

A saída nominal de 3.0A coloca o SVU1-12 no mesmo nível de corrente do módulo de trilho SVM1-12 (A06B-6079-H101) — a diferença arquitetônica é a fonte de alimentação integrada do SVU versus a dependência de barramento compartilhado do SVM.

A classe de motor atendida por ambos é a mesma: α1/3000 (1N·m, 3000rpm) e α2/2000 (2N·m, 2000rpm) como companheiros padrão, com a corrente nominal do A06B-6089-H101 fornecendo o acionamento contínuo apropriado para esses motores.

Ambas as interfaces PWM Tipo A e Tipo B são suportadas na mesma unidade — o modo de interface é selecionado por um interruptor no painel frontal do SVU1-12.

Essa capacidade de interface dupla confere ao A06B-6089-H101 uma compatibilidade mais ampla com CNC do que módulos específicos de tipo: ele atende a máquinas que usam controles das Séries 0-C, 15A, 16A, 18A (Tipo A) e igualmente atende a máquinas com controles das Séries 0-D, 0-MD, 16B, 18B, 21B (Tipo B), tornando-o uma peça de reposição versátil de unidade única para diferentes gerações de máquinas.

Especificações Principais

Hierarquia da Série A06B-6089 em SVU1-12

A série SVU A06B-6089 aumenta do SVU1-12 (H101, 3.0A) para o SVU1-20 (H102, 5.9A), depois SVU1-40 (H104, 12.5A), SVU1-80 (H105, 18.7A) e SVU1-130 (H106, 52.2A). O H101 é o piso desta faixa — o acionamento servo alpha autônomo mínimo disponível.

Onde o SVU1-80 e o SVU1-130 acionam eixos de máquinas pesadas com cargas de alta inércia, o SVU1-12 atende a aplicações onde o torque e a velocidade do motor são modestos, mas uma arquitetura autônoma é preferida.

As duas PCBs dentro do H101 — a placa de fiação A16B-2202-0950 e a placa de controle A20B-2002-0030 — não são vendidas separadamente.

A troca completa do módulo é a abordagem de substituição padrão. Componentes reparáveis disponíveis separadamente incluem fusíveis, pacote de bateria interno para backup do encoder absoluto e transistores para reparo em nível de componente especializado.

Princípios de Operação Autônoma da Fonte de Alimentação Integrada

A seção do conversor AC-para-DC do SVU1-12 lida com a conversão de AC trifásico de 200–230V para o barramento DC interno que alimenta os transistores do estágio de saída. Este barramento interno é gerado dentro da carcaça do SVU a partir da fonte de alimentação AC trifásica conectada aos seus terminais de entrada — nenhuma conexão a qualquer PSM externo é necessária ou fornecida.

Com uma saída nominal de 3.0A, a eletrônica de potência interna do SVU1-12 está levemente carregada em termos absolutos.

O calor gerado pelo estágio de saída a 3.0A é moderado, e o gerenciamento térmico da unidade o lida dentro de sua faixa de temperatura ambiente operacional nominal de 0°C a 55°C.

Essa autossuficiência térmica no nível de corrente de 3.0A significa que o SVU1-12 pode ser instalado em gabinetes compactos ou posições de montagem que desafiariam unidades SVU de corrente mais alta com requisitos de dissipador de calor maiores.

Seleção do Modo de Interface Tipo A e Tipo B

Ao contrário dos módulos SVM A06B-6079 de interface única (que são dedicados a Tipo A ou Tipo B), o SVU A06B-6089-H101 suporta ambos os tipos de interface através de uma configuração de interruptor no painel frontal.

Esta é uma vantagem prática significativa para estoques de serviço: uma unidade H101 pode substituir unidades com defeito em máquinas Tipo A e Tipo B — desde que o interruptor esteja configurado para o modo correto antes da instalação.

Configurar o interruptor para o tipo de interface incorreto produz o alarme característico VRDY OFF na inicialização, onde o sinal de pronto para acionamento do CNC não pode ser estabelecido.

Este alarme é limpo imediatamente após a correção da configuração do interruptor e o ciclo de energia — ele indica uma incompatibilidade de configuração, não uma falha da unidade.

Para máquinas onde o interruptor deve ser configurado antes da instalação, confirme o tipo de interface do CNC da máquina na documentação elétrica da máquina antes de instalar a unidade de substituição.

FAQ

P1: O A06B-6089-H101 é descrito como o "menor" SVU alpha — qual motor ele aciona?

A saída nominal de 3.0A corresponde aos motores servo alpha α1/3000 e α2/2000 — os motores servo AC mais leves na faixa alpha padrão da Fanuc.

O α1/3000 produz 1N·m de torque contínuo a uma velocidade nominal de 3000rpm; o α2/2000 produz 2N·m contínuos a 2000rpm.

Ambos consomem corrente nominal confortavelmente dentro do envelope de 3.0A do SVU1-12. Motores acima da classe α2 — α3, α6 e maiores — requerem a próxima unidade da série (SVU1-20, H102, 5.9A) ou maior.

P2: O SVU1-12 pode suportar um codificador de pulso absoluto com backup de bateria?

Sim. A operação do codificador de pulso absoluto com backup de bateria é suportada através do conector da bateria na placa de fiação do SVU1-12.

Uma bateria de lítio mantém a posição absoluta armazenada no codificador de pulso do motor durante o desligamento da máquina. Quando a tensão da bateria cai abaixo do limiar de monitoramento, o CNC gera um alarme BAT.

A bateria deve ser substituída antes da descarga completa para evitar a perda de dados de posição absoluta — um evento de perda de dados requer um procedimento completo de retorno de referência para restabelecer a posição zero do eixo.

P3: Como o modo de interface Tipo A / Tipo B é selecionado no A06B-6089-H101?

Um interruptor no painel frontal do SVU1-12 (atrás da tampa do terminal) seleciona entre Tipo A e Tipo B.

Configure o interruptor antes de conectar o cabo de interface do CNC e antes de ligar a energia.

A posição do interruptor deve corresponder ao tipo de interface do CNC — Tipo A para controles das Séries 0-C, 15A, 16A, 18A; Tipo B para controles das Séries 0-D, 0-MD, 15B, 16B, 18B, 21B.

O apêndice do manual B-65192 detalha a posição específica do interruptor para cada tipo de interface.

P4: Qual é a sequência de diagnóstico de alarme correta para um A06B-6089-H101 exibindo alarme de sobrecorrente?

Comece desligando a máquina e desconectando os cabos de alimentação U/V/W do motor dos terminais de saída do SVU1-12. Com os cabos desconectados, ligue a máquina e libere o E-stop.

Se o alarme de sobrecorrente (geralmente exibido como Alarme 8 no LED de 7 segmentos do SVU) for limpo, a fonte da falha está no enrolamento do motor ou no cabo do motor — teste a resistência de isolamento do motor de cada terminal de enrolamento para a terra de proteção (aceitável: várias centenas de megaohms ou mais).

Se o alarme permanecer com os cabos desconectados, a falha está no estágio de saída do SVU1-12 e a unidade requer reparo ou troca.

P5: O A06B-6089-H101 é intercambiável com o A06B-6079-H101 (SVM1-12, módulo de trilho)?

Ambos são acionamentos da classe SVU/SVM1-12 classificados com saída de 3.0A para a mesma classe de motor α1/α2. No entanto, eles não são intercambiáveis no sentido físico e arquitetônico.

O A06B-6089-H101 é uma unidade autônoma com seus próprios terminais de entrada AC e fonte de alimentação integrada; o A06B-6079-H101 é um módulo montado em trilho que consome de um barramento DC PSM compartilhado. O A06B-6089-H101 não pode ser conectado a um barramento DC PSM, e o A06B-6079-H101 não pode operar sem um. A substituição deve corresponder ao tipo de unidade original — SVU para SVU, SVM para SVM.
