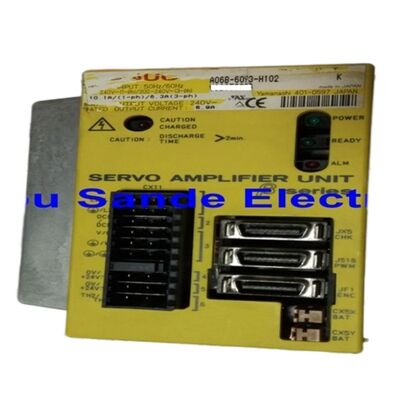

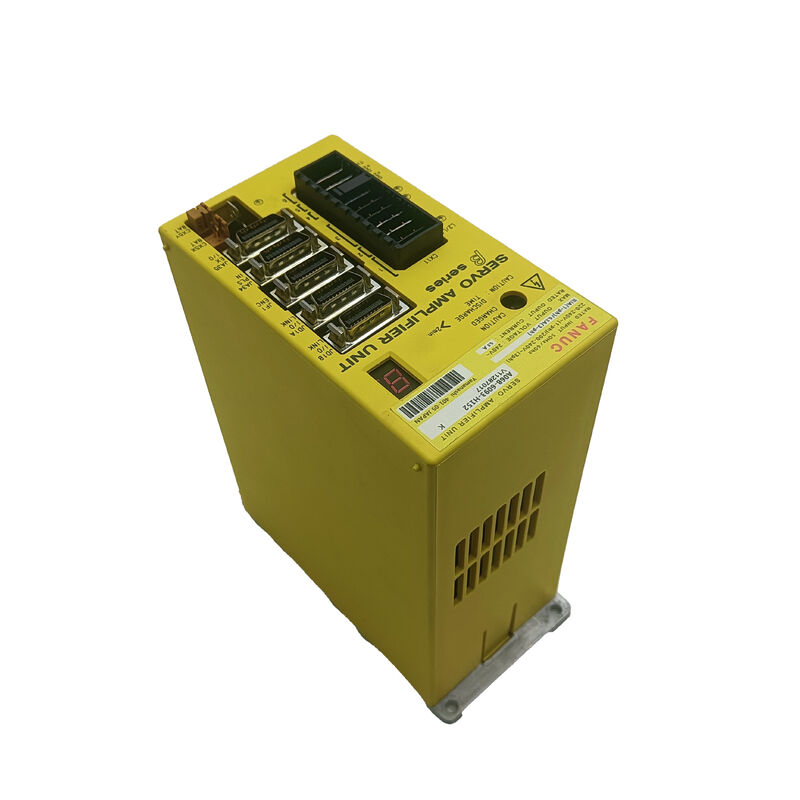

Fanuc A06B-6093-H152 | Unidade Servo Drive Série Beta SVU-20 — Link de E/S, Eixo Único, 200–240VAC, Saída de 5,9A, Refrigeração a Ar, Série de Motores β

Visão Geral

O Fanuc A06B-6093-H152 é uma unidade amplificadora servo (SVU) da série Beta para a classe de tamanho SVU-20, conectando-se a controles CNC Fanuc através da interface Link de E/S.

É um servo drive autônomo — ao contrário dos amplificadores modulares da série alpha que compartilham um barramento de fonte de alimentação comum, o Beta SVU incorpora seu próprio retificador e fonte de alimentação embutidos, retirando energia diretamente da rede elétrica CA.

Essa arquitetura autônoma oferece aos fabricantes de máquinas a flexibilidade de localizar o drive onde quer que o layout físico da máquina exija, independentemente da pilha principal do amplificador servo.

No projeto de máquinas-ferramenta CNC Fanuc, o Beta SVU é o drive padrão para eixos auxiliares e periféricos: indexação de torre em tornos CNC, drives de magazine de trocador automático de ferramentas, motores de transporte de paletes, mesas rotativas de quarto eixo em centros de usinagem e posicionamento de luneta fixa.

Esses eixos compartilham características comuns para as quais o Beta SVU foi projetado — eles exigem controle de posição e saída de torque precisos, mas operam com menor potência contínua do que os eixos primários X/Y/Z/spindle, e se beneficiam do pacote compacto e econômico da série Beta.

A interface Link de E/S distingue o H152 da variante H112 dentro da série A06B-6093, que usa conexão FSSB (Fanuc Serial Servo Bus) em vez disso.

O drive conectado por Link de E/S se comunica através da função PMM (Power Mate Manager) no CNC, permitindo que o eixo auxiliar seja programado com sequências de código M, comandos de posição e referências de velocidade dentro do programa de usinagem principal, sem a necessidade de uma placa controladora de eixo dedicada no CNC.

Especificações Principais

Beta SVU Autônomo — Potência Embutida, Liberdade de Localização

O projeto SVU (Servo Amplifier Unit) integra tudo o que é necessário para a operação do servo drive — o retificador que converte a rede CA em tensão de barramento CC, o estágio de saída do inversor IGBT, o circuito de controle do freio e a eletrônica de controle do servo — em um único gabinete que se conecta diretamente à alimentação CA.

Isso é fundamentalmente diferente do projeto SVM (Servo Amplifier Module) da série alpha, que requer um módulo PSM (Power Supply Module) separado para fornecer o barramento CC compartilhado do qual os módulos SVM se alimentam.

Para os fabricantes de máquinas, o design autônomo do SVU significa que um drive de eixo Beta pode ser posicionado em qualquer local da máquina com energia CA disponível — perto da torre, adjacente ao magazine ATC, ou em uma caixa de controle satélite longe do gabinete elétrico principal — e conectado ao CNC através de um único cabo Link de E/S, em vez de exigir a fiação de energia e comunicação de uma instalação completa da série alpha naquele local. Essa independência é a razão de engenharia pela qual o Beta SVU se tornou a solução padrão para eixos auxiliares distribuídos.

Aplicações Típicas — Torre, ATC, Quarto Eixo

O A06B-6093-H152 com sua corrente de saída de 5,9A e interface Link de E/S representa um nível de capacidade específico apropriado para as aplicações Beta SVU mais comuns:

Os drives de torre de tornos CNC exigem indexação precisa em décimos de grau, torque moderado para superar o atrito de fixação da torre e resposta rápida aos comandos de indexação para minimizar o tempo de não corte.

O Beta SVU fornece a largura de banda do loop de posição necessária para uma indexação de torre limpa e rápida.

Os drives de magazine de trocador automático de ferramentas em centros de usinagem exigem posicionamento preciso do bolso para pegar/colocar ferramentas, com torque confiável para lidar com a inércia do magazine carregado. O circuito de controle de freio embutido do Beta SVU gerencia a desaceleração e a retenção para posições paradas do magazine.

Mesas rotativas de quarto eixo usam o Beta SVU quando a carga útil e os requisitos de torque da mesa se enquadram na faixa do motor Beta.

Para mesas mais pesadas que exigem motores maiores, o SVM da série alpha com conexão FSSB é geralmente especificado em vez disso.FAQ

P1: Qual é a diferença entre os drives A06B-6093-H152 (Link de E/S) e A06B-6093-H112 (FSSB)?

Ambos são drives de eixo único Beta SVU-20 com classificações de potência idênticas. O H152 usa a interface Link de E/S (Tipo B), comunicando-se através da função PMM no CNC como um eixo auxiliar.

O H112 usa FSSB (Fanuc Serial Servo Bus), conectando-se como um eixo controlado no barramento servo principal — isso permite que ele participe da interpolação multieixo como um eixo CNC completo. Escolha H152 para eixos auxiliares controlados com sequências de código M; escolha H112 para eixos que precisam interpolar com outros eixos CNC em programas de usinagem.

P2: O A06B-6093-H152 possui um circuito de controle de freio interno?

Sim. A série Beta SVU inclui uma saída de controle de freio embutida que gerencia o freio de retenção do motor — energizando a bobina de liberação do freio quando o motor está energizado e comandado para se mover, e liberando-o (permitindo que o freio engate) quando o motor é parado ou quando a energia é removida.

Este circuito de freio embutido simplifica a fiação para aplicações de torre e ATC onde o freio eletromagnético do motor deve ser controlado em sincronia com a sequência de habilitação/desabilitação do drive.

P3: Quais motores Beta são compatíveis com o A06B-6093-H152?

A classe SVU-20 é dimensionada para motores menores da série Beta, incluindo o β3/3000 (nominal 0,3kW, 3000rpm) e o β6/2000 (nominal 0,6kW, 2000rpm), entre outros da família de motores Beta de gama baixa a média.

O modelo de motor específico deve ser configurado nos parâmetros do drive — carregar o conjunto de parâmetros correto informa ao drive o número de polos do motor, o tipo de encoder, a corrente nominal e outros valores específicos do motor. Usar o conjunto de parâmetros incorreto produz comportamento incorreto do motor ou alarmes de sobrecarga, mesmo que a corrente do motor esteja dentro da capacidade física do drive.

P4: O A06B-6093-H152 pode ser conectado a uma fonte monofásica em uma instalação trifásica?

Sim. O SVU-20 é especificado para alimentação CA monofásica (220–240V, 10,1A de entrada) e trifásica (200–240V, 6,3A de entrada).

A conexão trifásica é preferida em ambientes de produção porque equilibra a corrente de alimentação entre as fases e reduz o consumo de corrente monofásica.

Para instalações onde apenas energia monofásica está disponível no local de montagem do drive, a conexão monofásica opera o drive com o mesmo desempenho de saída com uma corrente de entrada mais alta. A dimensionamento dos fios para alimentação monofásica deve levar em conta a corrente de entrada de 10,1A.

P5: Onde o A06B-6093-H152 é tipicamente montado na máquina?

O design autônomo do SVU permite montagem flexível. Locais comuns incluem dentro do gabinete elétrico principal perto dos outros servo drives, em um gabinete satélite perto do mecanismo de torre ou ATC da máquina, ou em um trilho DIN dentro da estrutura da base da máquina-ferramenta.

A Fanuc especifica que o SVU requer uma folga mínima acima e abaixo da unidade para o fluxo de ar de refrigeração — a unidade é refrigerada a ar e depende da convecção natural ou do fluxo de ar forçado pelas aletas do dissipador de calor.

Em temperaturas ambientes acima de 45°C, a refrigeração forçada é recomendada para manter o drive dentro de seus limites de temperatura operacional.
