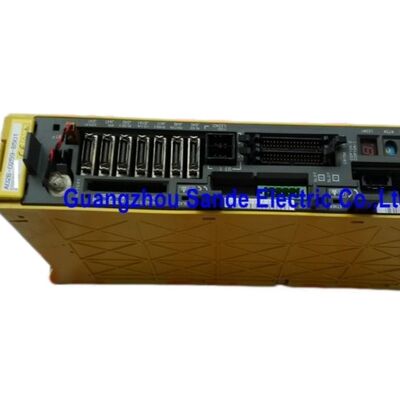

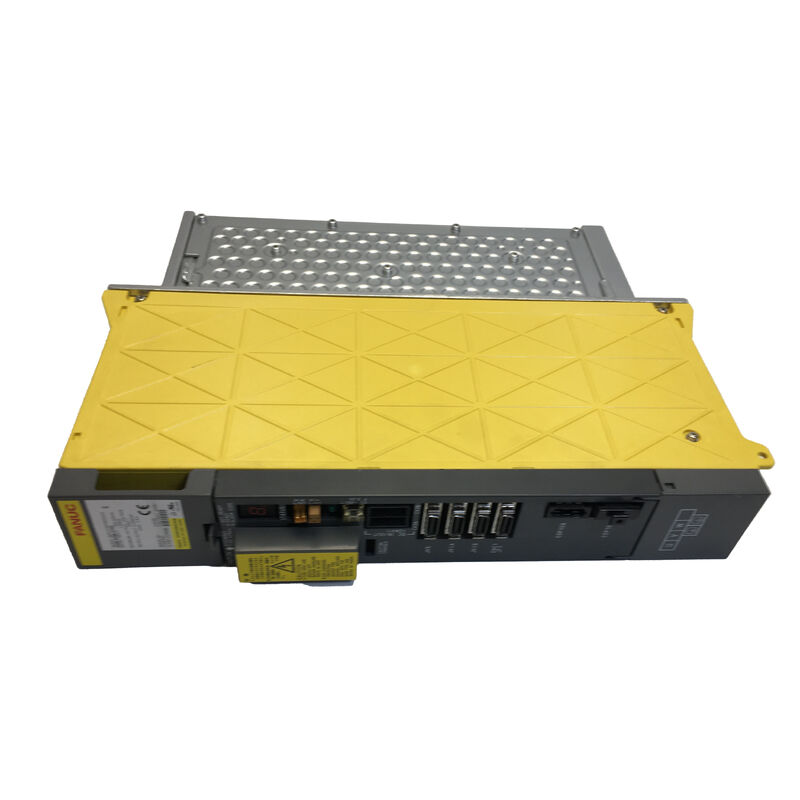

Módulo Amplificador Servo Fanuc A06B-6096-H205 A06B6096H205 A06B-6096-H205

FANUC A06B-6096-H205 Alfa Servo Amplificador Modulo SVM2-20/40

Resumo

OFANUC A06B-6096-H205é umModulo de servoamplificador de dois eixosna série Alpha, identificada no manual de descrições do FANUC comoSVM2-20/40para oInterface FSSBNa secção de encomendas oficiais para a série de entrada de 200 V, é indicado como um módulo padrão com dimensões externas de380 × 60 × 307 mm, o que o coloca na classe de amplificadores multi-eixo compactos usados onde o espaço do armário e a integração de eixo limpo são importantes.

Este é o tipo de módulo que os compradores geralmente procuram quando a máquina não está pedindo uma amplia adaptação, mas para uma substituição correta e semelhante que corresponda à arquitetura de acionamento original.

Em termos práticos de serviço, isso é mais importante do que uma linguagem genérica de "alto desempenho".

Um módulo SVM2 correto restaura a estrutura do eixo pretendida, mantém a fiação e a lógica da interface alinhadas com o sistema original,e reduz o risco de transformar uma substituição de peças num problema de comissionamento.

Parâmetros-chave

Perfil técnico

Grupos manuais do FANUCSVM2-20/40No quadro de especificações dos servomodulos individuais da série de entrada de 200 V, e a convenção de denominação seja consistente com um arranjo de dois eixos de capacidade mista.

No mesmo conjunto manual, a tabela de dissipação de calor mostraA06B-6096-H205com um exemplo de acoplamento motor deαC12/2000eαC22/1500, que é útil para compreender a classe pretendida de combinação de eixos que este amplificador suporta.

A FANUC afirma igualmente, como especificação comum do SVM, que o principal método de controlo do circuito é:Controle PWM sinusoidal com ponte de transistores (IGBT).

O que torna este modelo comercialmente valioso não é apenas que ele é de dois eixos, mas que combina duas classes de servo diferentes em uma pegada de módulo.

Isso é muitas vezes exatamente o que as plataformas de máquinas FANUC herdadas precisam: um corpo de amplificador, dois canais de servo coordenados e um layout de gabinete já projetado em torno desse formato.Isso significa um planeamento de substituição mais rápido e menos surpresas durante a instalação.

Contexto de aplicação e substituição

Para os utilizadores industriais, o verdadeiro ponto de decisão é a compatibilidade. Um amplificador de dois eixos não é intercambiável simplesmente porque outra unidade parece semelhante ou tem o mesmo prefixo de família.O próprio manual da FANUC enfatiza a selecção de um amplificador adequado para a interface entre o CNC e o SVM, o que é especialmente importante aqui porqueA06B-6096-H205 é a versão FSSBda família de módulos.

Em uma máquina de trabalho, este amplificador seria tipicamente escolhido por técnicos e compradores de peças que precisam preservar a distribuição de eixo original e evitar alterar a topologia de controle existente.

Isso o torna adequado para inventários de reparação, projetos de reconstrução de máquinas e ambientes de produção onde o custo do tempo de inatividade é muito maior do que o custo de fornecimento do modelo exato.

Perguntas frequentes

P1: O que é exatamente o A06B-6096-H205 na gama FANUC?
É umModulo de servoamplificador de dois eixos da série Alphalistado pela FANUC comoSVM2-20/40com umInterface FSSBna série de entrada de 200 V.

Essa designação oficial é importante porque diz que este não é um amplificador genérico de um eixo,Mas um módulo misto de dois eixos destinado a se adaptar a uma unidade específica e a uma arquitetura de comunicação CNC.

P2: Por que é importante a designação ₹20/40?
No esquema das especificações da FANUC,SVM2-20/40Aparece nas tabelas de especificações individuais agrupadas de uma forma que se alinha com um formato de dois eixos de capacidade mista e a tabela de dissipação de calor dá um exemplo oficial de acoplamento deαC12/2000eαC22/1500para este número de encomenda exato.

Para um engenheiro ou comprador, isso é mais útil do que um rótulo de venda porque mostra que o módulo pertence a uma classe de dois eixos com diferentes capacidades de canal em vez de duas saídas idênticas.

P3: Este módulo destina-se apenas aos sistemas FSSB?
Sim, baseado na secção de pedidos da FANUC,A06B-6096-H205É oInterface FSSBversão do SVM2-20/40.

Isso importa durante a substituição porque os números de ordem da série 6096 estão separados de outras variantes de interface no manual,Assim, a família de interface correta deve ser correspondida antes da compra ou instalação.

P4: O que deve ser verificado antes de substituir um A06B-6096-H205?
O número da peça instalada, o tipo de interface, a disposição original do eixo da máquina e o espaço do armário devem ser verificados primeiro.A FANUC observa igualmente que os utilizadores devem assegurar-se de que a combinação motor/amplificador é adequada e de que são especificados parâmetros válidos, uma vez que um desajuste pode impedir o funcionamento normal e pode danificar o amplificador.

P5: Por que este modelo é útil na manutenção de CNC legado?
Porque permite que uma máquina mantenha a sua estrutura de amplificador original de dois eixos sem redesenhar o gabinete ou mudar a interface de comunicação.

Em trabalhos de manutenção reais, isso geralmente significa recuperação mais rápida, menos recableamento e menor chance de falhas secundárias após a instalação,especialmente em máquinas construídas em torno da topologia servo FSSB original.
