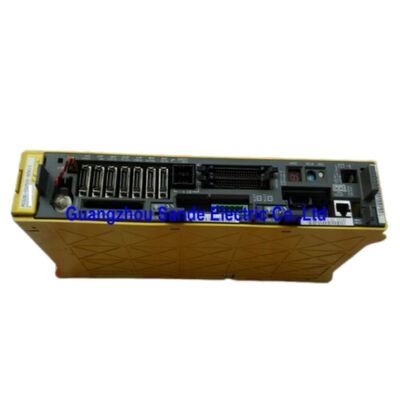

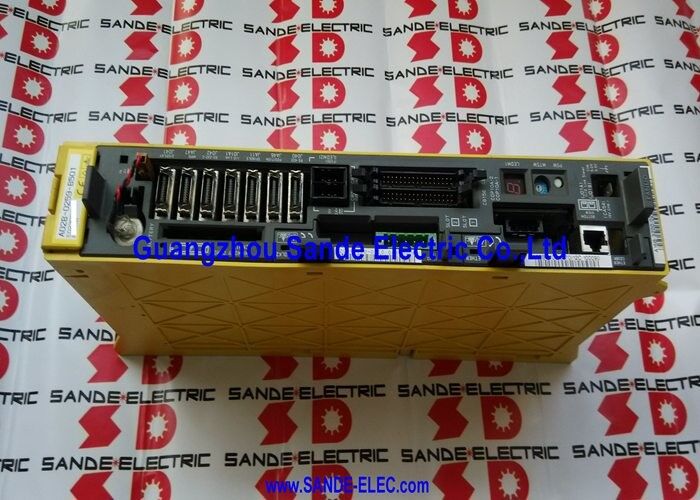

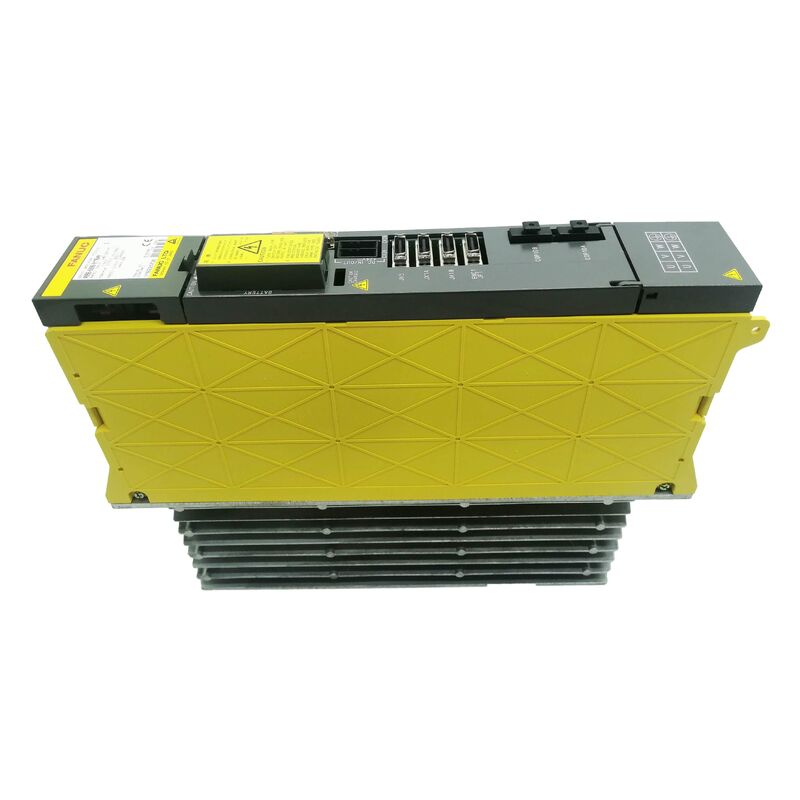

Módulo Amplificador Servo Fanuc A06B-6096-H208 A06B6096H208 A06B-6096-H208

Fanuc A06B-6096-H208 | Módulo Servo Alpha SVM2-80/80 — 2 Eixos, 18,7A Por Eixo, 283–325V, 9,5kW, Interface FSSB, Dois Transistores de 150A, Compatível com Motores Alpha 12/2000 e 22/2000

Visão Geral

O Fanuc A06B-6096-H208 é o SVM2-80/80 — um módulo servo alpha de dois eixos que fornece 18,7A de corrente de saída nominal contínua em cada um dos dois eixos independentes, extraindo sua energia operacional do barramento DC do PSM a 9,5kW no total.

A 18,7A por eixo, o SVM2-80/80 aciona motores alpha das classes 12/2000 e 22/2000 — motores capazes de 1,2kW a 2,2kW de saída nominal contínua, comumente usados para os eixos principais (X, Y, Z) de centros de usinagem de médio porte, centros de torneamento e máquinas multifuncionais de propósito especial.

Os dois módulos de transistor de 150A internos conferem ao SVM2-80/80 uma capacidade substancial de corrente de pico. Cada transistor serve a um eixo: um transistor de 150A para uma saída nominal de 18,7A dá ao módulo uma relação pico-contínuo interna que acomoda perfis de aceleração agressivos sem disparos de proteção do transistor.

O motor servo alpha 22/2000, um dos acoplamentos de motor típicos para este módulo, pode demandar 40–50A do drive durante uma aceleração forte — o transistor de 150A lida com essa transiente com margem, enquanto os 18,7A nominais governam a carga térmica contínua.

A interface de fibra óptica FSSB (Fanuc Serial Servo Bus) posiciona o SVM2-80/80 na arquitetura de drive da geração 16i/18i.

Onde o equivalente A06B-6079-H208 usaria uma interface serial elétrica Tipo A ou Tipo B para se comunicar com uma placa servo CNC de geração mais antiga, o A06B-6096-H208 se conecta via cabo de fibra óptica à placa FSSB do CNC.

A saída do motor, os transistores internos e a conexão do barramento DC são idênticos entre as duas linhas de produtos; apenas o caminho de comunicação do CNC muda.

Especificações Principais

Duas Variantes de Placa de Fiação — Crítico ao Fazer Pedidos

O A06B-6096-H208 é produzido com duas especificações diferentes de placa de fiação: A16B-2203-0594 e A16B-2202-0774.

Essas placas não são intercambiáveis entre si; elas têm diferentes configurações de circuito e geometrias de conexão. Ambas as placas aparecem na linha de produção do SVM2-80/80, e a distinção entre elas afeta o fornecimento de substituição.

Para uma compra de troca específica da máquina, a abordagem mais fácil é fotografar o número da peça da placa de fiação na unidade original antes que ela seja retirada de serviço, e então confirmar que a unidade de substituição possui a mesma placa.

Se a unidade original já foi removida e o número da placa é desconhecido, um especialista com estoque físico de ambas as variantes pode orientar a identificação a partir do número de série da máquina e da data de comissionamento.

A instalação da variante incorreta da placa de fiação resultará em um módulo que produz alarmes ou falha ao inicializar corretamente — não uma consequência de uma unidade defeituosa, mas de uma incompatibilidade de especificação.

Este problema de duas variantes é uma característica conhecida da série SVM2-80/80 e vale a pena ser destacado para qualquer planejador de manutenção que esteja construindo uma estratégia de peças de reposição para máquinas que utilizam este módulo.

Acoplamentos de Motor — O Que 18,7A Realmente Aciona

A classificação contínua de 18,7A é combinada no guia de seleção de motores Fanuc com motores alpha das classes de torque e velocidade 12/2000 e 22/2000.

O alpha 12/2000 fornece aproximadamente 1,2kW de saída nominal a 2000 rpm; o alpha 22/2000 fornece aproximadamente 2,2kW na mesma velocidade nominal.

Estes são os motores de eixo de alimentação padrão para centros de usinagem de classe média — compactos o suficiente para caber em arranjos típicos de torre de torno CNC ou coluna de centro de usinagem, mas potentes o suficiente para suportar as forças de corte de usinagem de produção em peças de aço e alumínio.

O SVM2-80/80 também é listado como compatível com o motor alpha 6/3000 — o motor da classe 6Nm otimizado para operação a 3000 rpm.

Este motor oferece menor torque que o 22/2000, mas maior velocidade, adequado para aplicações onde a velocidade de translação e posicionamento rápido são mais importantes do que o torque de corte sustentado.

A mesma saída nominal de 18,7A no SVM2-80/80 é usada porque as demandas de corrente de pico do alpha 6/3000 durante a aceleração a 3000 rpm são comparáveis.

Posição da Cadeia FSSB e Eixos em Cascata

Em um centro de usinagem típico com eixos X, Y, Z e B ou C, a cadeia FSSB pode ser: CNC → SVM2-80/80 (X, Y) → SVM1-80 ou SVM2-40/40 (Z, B) → fim da cadeia.

Cada módulo se conecta ao próximo via um curto cabo jumper de fibra óptica nos conectores FSSB no painel lateral ou traseiro do módulo. O CNC reconhece cada eixo por sua posição na cadeia FSSB e pelo número do eixo atribuído durante a configuração do sistema.

Um SVM2-80/80 de substituição deve ser posicionado na mesma localização da cadeia que o original; caso contrário, o conjunto de parâmetros servo do CNC atribuirá os parâmetros incorretos do eixo a cada canal.

Os cabos de fibra óptica na cadeia FSSB são uma consideração de manutenção que merece atenção juntamente com os próprios módulos de drive.

Os conectores de fibra óptica são sensíveis à contaminação — refrigerante, névoa de óleo e partículas metálicas da usinagem podem cobrir os conectores e atenuar o sinal óptico abaixo do limiar, produzindo alarmes de comunicação do eixo que parecem idênticos a falhas do drive.

Inspecionar e limpar os conectores FSSB com ferramentas de limpeza óptica apropriadas antes de condenar um módulo de drive economiza trocas desnecessárias.

FAQ

P1: O SVM2-80/80 possui dois eixos com classificação de 18,7A cada. Esses dois eixos podem operar simultaneamente com corrente nominal total, ou a limitação de potência do barramento de 9,5kW restringe a operação simultânea?

Ambos os eixos podem operar simultaneamente em sua saída nominal de 18,7A. A potência total do barramento de 9,5kW reflete a saída nominal simultânea de ambos os eixos combinados.

A 18,7A cada em uma alimentação de motor de 230V, cada eixo entrega aproximadamente 4,3kW, totalizando aproximadamente 8,6kW — dentro da classificação de potência do barramento de 9,5kW com margem para perdas e transientes de pico.

O módulo é projetado para operação simultânea de eixo duplo; este é o seu principal caso de uso em configurações de usinagem de dois eixos.

P2: O A06B-6096-H208 pode ser conectado ao mesmo barramento DC que um A06B-6079-H208 na mesma máquina?

Não. Os módulos SVM A06B-6096 (FSSB) e A06B-6079 (Tipo A/B) não são eletricamente compatíveis no mesmo barramento DC. Mais praticamente, uma máquina tem um CNC com um tipo de interface servo — ela tem capacidade FSSB (exigindo A06B-6096) ou Tipo A/B (exigindo A06B-6079).

Misturar os dois tipos de módulo no mesmo rack de drive não é uma configuração suportada.

P3: Um eixo do SVM2-80/80 exibe um alarme, mas o outro eixo está funcionando. O módulo inteiro deve ser trocado, ou apenas o eixo afetado pode ser reparado?

Se a falha for diagnosticada no módulo transistor de 150A que serve o eixo com falha, esse transistor pode ser substituído separadamente — ambos os transistores são peças substituíveis.

Se a falha estiver na placa de fiação ou na placa de controle, estas não estão disponíveis separadamente, e a troca da unidade inteira ou reparo especializado da placa é necessário.

A substituição de um único transistor por um técnico competente com as peças corretas é um reparo econômico quando a falha está isolada ao transistor de saída.

Substituir um transistor sem identificar a causa raiz (uma falha no enrolamento do motor que destruiu o transistor) arrisca a falha imediata do novo componente.

P4: Qual bateria dentro do SVM2-80/80 requer substituição periódica e o que acontece se ela não for substituída?

O SVM2-80/80 contém uma bateria de backup que mantém os dados de posição absoluta nos codificadores de pulso dos motores conectados quando a energia da máquina está desligada. A falha da bateria resulta na perda da referência de posição absoluta ao ligar, exigindo o retorno de referência do eixo (retorno a zero) antes que os eixos possam ser usados em modo automático.

A substituição da bateria é um item de manutenção periódica padrão — a bateria de substituição está disponível como peça de reposição Fanuc.

O módulo exibe um alarme de bateria fraca (SV000 ou aviso de bateria semelhante) antes da falha completa da bateria, fornecendo aviso prévio de que a substituição é devida.

P5: Como um engenheiro verifica se a unidade de substituição A06B-6096-H208 possui a placa de fiação correta para a especificação original da máquina?

Antes de enviar a unidade original para troca, fotografe o número da peça da placa de fiação impresso na própria placa — ele é visível sem desmontar o módulo através da área de inspeção do módulo ou desmontagem parcial.

Anote o número (A16B-2203-0594 ou A16B-2202-0774) e inclua esta informação ao contatar um fornecedor de substituição.

Fornecedores de troca respeitáveis confirmarão a variante da placa de fiação de suas unidades disponíveis antes do envio.

Se não for possível confirmar a placa original, forneça o número de série da máquina e a data de compra do CNC a um especialista Fanuc, que poderá cruzar essa informação com o período de produção provável e determinar qual variante de placa era padrão naquela época.
