Fanuc A06B-6102-H211#H520 | Módulo Amplificador de Eixo Alpha — SPM-11, Interface Tipo 1, 283–325V / 13.2kW, Saída 48A / 230V, Aprovado pela CE

Visão Geral

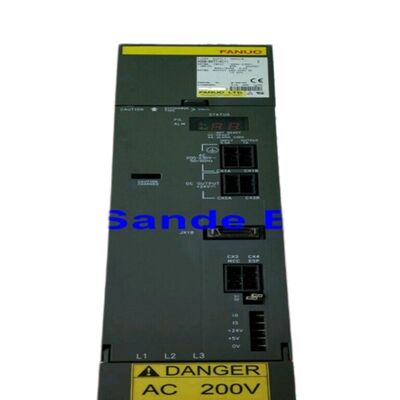

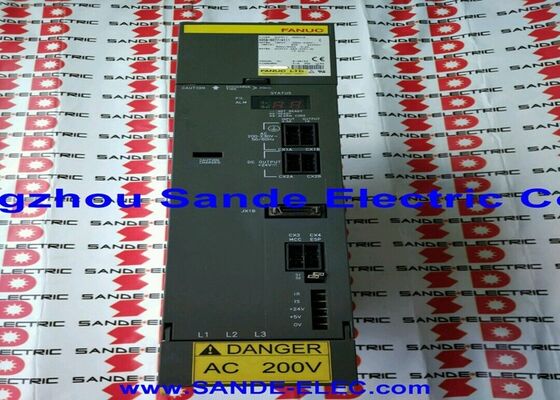

O Fanuc A06B-6102-H211#H520 é um módulo amplificador de eixo SPM-11 da série Alpha, da família de eixos Alpha de segunda geração A06B-6102, fornecendo 48A a 230V a partir de uma entrada de barramento DC de 13.2kW / 283–325V.

A marcação CE indicada pelo sufixo #H520 confirma que esta variante atende aos requisitos de conformidade europeus — relevante para máquinas instaladas ou realocadas em mercados regulamentados pela CE, onde a documentação de conformidade do sistema de acionamento deve rastrear até o nível do componente.

A série A06B-6102 representa a segunda geração de módulos de eixo Alpha da Fanuc, sucedendo os SPMs Alpha de primeira geração A06B-6078 originais.

Ambas as séries carregam a mesma designação de modelo SPM-11 e as mesmas classificações elétricas (entrada de 13.2kW, saída de 48A), mas o A06B-6102 incorpora eletrônica de placa de controle aprimorada — a placa de controle A16B-2203-050x com software 9D20 substitui a placa de controle do A06B-6078 anterior — fornecendo melhor execução da função do eixo, manuseio de parâmetros aprimorado e uma estrutura de diagnóstico de alarmes mais refinada acessível através do display LED duplo de 7 segmentos.

A saída de 48A do SPM-11 é compatível com os motores de eixo Fanuc Alpha6, Alpha8, AlphaP8 e AlphaP12 — a série de eixo Alpha de gama média usada na ampla faixa intermediária de máquinas-ferramenta CNC: centros de usinagem pequenos a médios, tornos CNC com requisitos moderados de potência do eixo e centros de furação e rosqueamento onde a potência do eixo na faixa de 7.5–11kW é o objetivo de projeto.

A largura do módulo de 90mm reflete as demandas de resfriamento da saída de 48A: um ventilador interno circula o ar sobre a eletrônica de controle, enquanto o dissipador de calor externo na parte traseira do módulo dissipa o calor do estágio de potência através do painel do gabinete da máquina.

Especificações Principais

#H520 — Sufixo CE e Versão do Software

Na família de módulos de eixo A06B-6102, o sufixo após o sinal # identifica a versão do software da placa de controle e o status de conformidade regional. O sufixo H520 denota hardware aprovado pela CE com uma revisão de software específica que governa o comportamento do algoritmo interno do eixo do módulo, o conjunto de parâmetros e as funções de eixo disponíveis.

Outros variantes de sufixo — como H500, H501 e H502 — carregam revisões de software diferentes que podem habilitar ou restringir funções específicas, particularmente o conjunto de funções de eixo estendido (modo de contorno Cs, temporização de coordenação de rosqueamento rígido, orientação de alta velocidade).

Essa incompatibilidade de sufixo é operacionalmente significativa: instalar uma variante H500 ou H501 em uma máquina originalmente equipada com uma H520 pode produzir incompatibilidades de parâmetros ou acesso a funções ausentes, a menos que o CNC seja re-parametrizado de acordo.

Ao solicitar uma substituição para uma máquina existente, especifique o número completo da peça, incluindo o sufixo #H520, para garantir que a unidade de substituição carregue a mesma revisão da placa de controle que a original.

Interface Tipo 1 e Funções do Eixo

A interface Tipo 1 é a mais simples dos dois tipos de interface de eixo Alpha (Tipo 1 e Tipo 2). Ela conecta o módulo do eixo à interface serial do eixo do CNC através de um chicote de cabos padrão, sem as conexões de sensor adicionais e canais de comunicação da interface Tipo 2.

O Tipo 1 suporta o conjunto completo de funções padrão do eixo — controle de contorno Cs (usando o eixo como um eixo de posição de precisão para fresamento em centros de torneamento), rosqueamento rígido (sincronizando a rotação do eixo com o avanço do eixo Z para corte de rosca sem mandril flutuante), orientação do eixo (parando o eixo em uma posição angular definida para troca de ferramenta e transferência de peça) e sincronização do eixo (combinando dois eixos durante a entrega da peça).

Os motores de eixo Alpha6 e Alpha8 são companheiros padrão para o SPM-11, com as variantes AlphaP8 e AlphaP12 fornecendo a capacidade de alta velocidade para aplicações onde o corte em velocidades de eixo mais altas é necessário.

Todos os quatro tipos de motor usam feedback de codificador de posição padrão da série Alpha, compatível com a configuração do conector de feedback JY2/JY4 da interface Tipo 1 no SPM-11.

FAQ

P1: O que distingue o A06B-6102-H211#H520 do anterior A06B-6078-H211 (mesma classificação SPM-11)?

Ambos são módulos de eixo Alpha SPM-11 com classificações elétricas idênticas (13.2kW, 48A, 283–325V, saída de 230V) e interface Tipo 1. A diferença está na geração da placa de controle: o A06B-6102 usa a placa A16B-2203-050x com software 9D20, substituindo a placa de controle mais antiga do A06B-6078.

Esta placa de controle mais nova fornece processamento de parâmetros aprimorado e compatibilidade aprimorada com séries de controle CNC posteriores. Na maioria das aplicações de máquinas, os dois são funcionalmente intercambiáveis para os mesmos tipos de motor; no entanto, a revisão do software da placa de controle pode afetar o acesso a funções específicas de eixo avançadas, dependendo da versão do software CNC da máquina.

P2: Quais códigos de alarme no SPM-11 indicam uma falha no módulo versus uma falha no motor do eixo?

Alarme 3 (fusível do link DC queimado) e Alarme 9 (superaquecimento do circuito principal) indicam diretamente falhas no módulo SPM-11. O Alarme 12 (sobrecorrente no circuito de potência) é mais comumente causado por quebra de isolamento do enrolamento do motor do eixo — desconecte os cabos do motor e teste o isolamento do enrolamento do motor em relação à terra de proteção (várias centenas de megaohms ou mais é aceitável). O Alarme 1 (superaquecimento do motor) aponta para o termistor embutido do motor detectando temperatura excessiva do enrolamento do motor — verifique o resfriamento do motor e o ciclo de trabalho de usinagem antes de condenar o SPM.

O Alarme 56 (ventilador de resfriamento interno parado) requer resposta imediata para evitar danos térmicos ao estágio de saída de 48A.

P3: O SPM-11 é especificado para entrada nominal de 13.2kW — qual PSM é necessário para suportá-lo?

O cálculo da demanda do PSM deve incluir os 13.2kW do SPM-11 mais todas as demandas dos módulos servo SVM conectados.

Uma máquina com um SPM-11 (13.2kW) e três módulos SVM totalizando 8kW de demanda simultânea de pico requer um PSM classificado para pelo menos 21.2kW.

Isso geralmente requer um PSM-18.5 (A06B-6087-H118) ou PSM-26 (A06B-6087-H126), dependendo da configuração dos eixos servo da máquina. Subdimensionar o PSM produz alarmes de queda de tensão no barramento DC (Alarme 4) durante a aceleração do eixo combinada com movimento simultâneo do eixo.

P4: Qual é a função de contorno Cs e quais máquinas usam o SPM-11 para esse fim?

O contorno Cs converte o eixo em um eixo servo totalmente controlado por posição, permitindo que o eixo execute posicionamento angular preciso e controle de velocidade — funções normalmente associadas a um motor servo.

Em centros de torneamento CNC, isso permite operações de fresamento, furação e rosqueamento na face e circunferência da peça usando ferramentas rotativas enquanto o eixo principal mantém a posição como eixo de fixação da peça.

O SPM-11 com saída contínua de 48A sustenta o motor do eixo no modo Cs através das demandas de torque das operações de ferramentas acionadas. Nem todas as instalações SPM-11 usam essa função; máquinas onde o eixo é usado apenas para rotação (sem ferramentas acionadas) não a exigem.

P5: Qual é a abordagem correta para testar um A06B-6102-H211#H520 suspeito de falha?

O teste deve ser realizado em um sistema Alpha compatível: um PSM funcionando gerando o barramento DC de 283–325V, o SPM-11 conectado ao barramento e um motor de eixo Alpha6, Alpha8, AlphaP8 ou AlphaP12 real conectado aos terminais de saída U/V/W e conectores de feedback do SPM-11.

O CNC deve ser um controle Fanuc com interface serial de eixo Tipo 1.

O teste funcional verifica: inicialização sem alarmes, resposta de velocidade correta em toda a faixa de velocidade do motor, resposta de proteção contra sobrecorrente, precisão de parada de orientação e manutenção de posição no modo Cs, se aplicável.

Um teste de bancada "estático" sem um motor e CNC conectados não fornece validação significativa das funções de controle servo de um módulo SPM.
