A06B-6115-H003 Módulo de alimentação Fanuc A06B6115H003 AO6B-6II5-HOO3

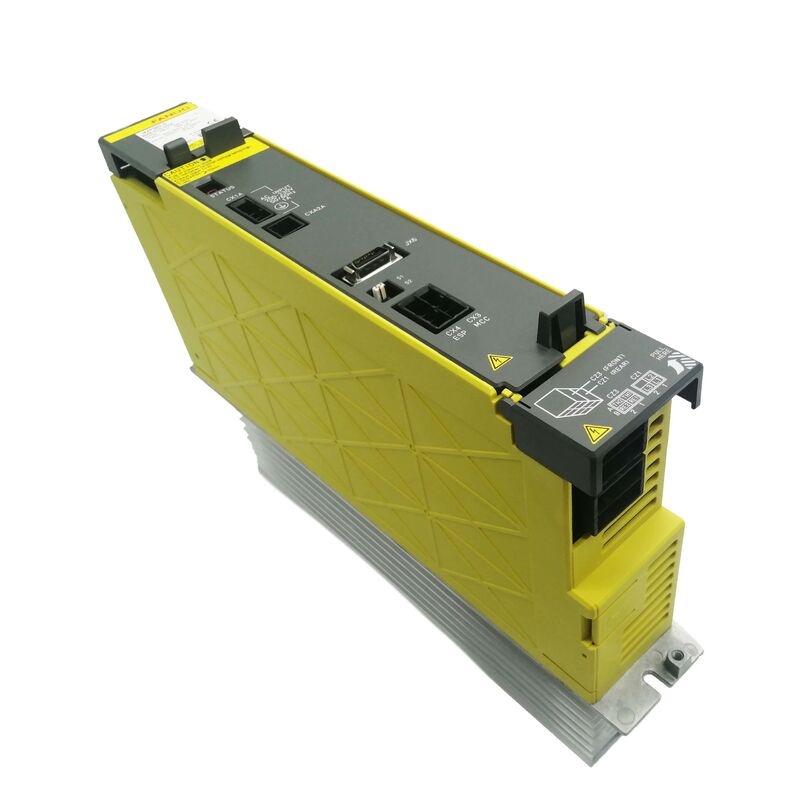

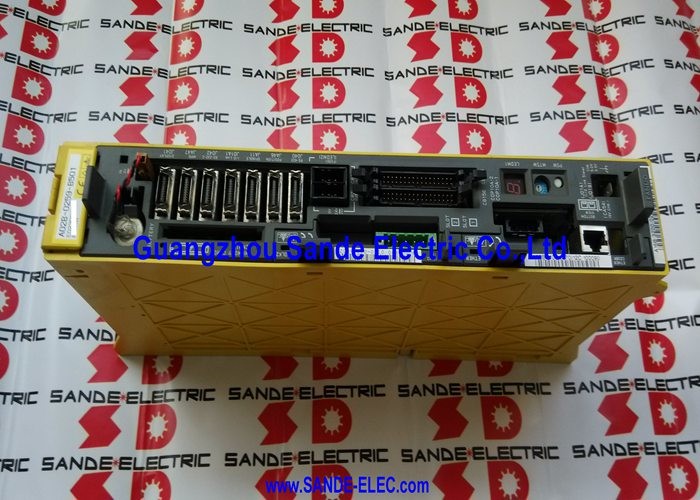

FANUC A06B-6115-H003 | Módulo de fonte de alimentação regenerativa Alpha i PSMR-3i — 200–240 Vca/barramento 3,8kW CC/trifásico

PSMR — Fonte de alimentação regenerativa para o sistema Alpha i Drive

O A06B-6115-H003 é o PSMR-3i (módulo de fonte de alimentação, regenerativo, classe 3kW) da série de unidades Alpha i da FANUC. É o estágio de conversão CA para CC para todo o sistema de acionamento - pegando a rede elétrica trifásica de 200–240 VCA e convertendo-a em um barramento CC de 283–339 V que os módulos servo amplificador (SVM) e amplificador de fuso (SPM) conectados ao mesmo barramento CC utilizam.

O “R” em PSMR identifica isso como uma fonte de alimentação regenerativa. Durante a desaceleração do motor, os amplificadores servo e de fuso retornam a energia de frenagem ao longo do barramento CC para o módulo PSMR, que a converte em CA e a alimenta de volta na fonte de alimentação. Esta operação regenerativa reduz a dissipação de calor no sistema de acionamento em comparação com fontes não regenerativas que dissipam a energia de frenagem na forma de calor através de resistores. Também reduz o consumo de energia em máquinas com ciclos de desaceleração frequentes.

Com saída nominal de 3,8 kW, o A06B-6115-H003 / PSMR-3i atende configurações de inversores menores – máquinas de eixo único ou duplo onde a demanda total de energia contínua dos módulos SVM e SPM conectados se enquadra nesta classificação. Sistemas de inversores maiores com maior demanda total de energia requerem módulos PSMR de variantes de classificação mais alta nas famílias A06B-6115 ou A06B-6121.

Especificações principais

Códigos de alarme – O que cada alarme significa

O display LED frontal do PSMR-3i mostra códigos de alarme com falha:

A leitura do código de alarme no momento da falha é a primeira etapa essencial do diagnóstico – cada código identifica o circuito de falha específico e orienta o reparo.

Perguntas frequentes

Q1: Qual é a diferença entre um módulo PSM e um módulo PSMR?

PSM (Módulo de fonte de alimentação) fornece conversão CA para CC sem regeneração – a energia de frenagem é dissipada como calor através de resistores externos. PSMR (regenerativo) retorna a energia de frenagem para a rede elétrica CA. Os módulos PSMR reduzem a dissipação de calor e o consumo de energia em máquinas com ciclos de frenagem frequentes. O PSMR-3i (A06B-6115-H003) é do tipo regenerativo. Os módulos PSM e PSMR não são intercambiáveis ​​— a configuração do sistema deve especificar qual tipo é usado.

Q2: AL-2 aparece no PSMR-3i. Qual é a ação correta?

AL-2 indica que a ventoinha de resfriamento interna (A90L-0001-0441) parou. Desligue o sistema imediatamente – operar sem ventoinha de resfriamento causa danos térmicos ao módulo de alimentação em minutos. Substitua o ventilador (A90L-0001-0441) e confirme a operação do ventilador na próxima ligação. Verifique o conector e a fiação do ventilador antes de substituí-lo, pois um conector solto é uma causa comum.

Q3: O PSMR-3i mostra AL-5 (capacitor não recarregado). O que causa isso?

AL-5 ocorre quando os capacitores do barramento CC não carregam na tensão esperada dentro do tempo especificado após serem ligados. Causas comuns: falta uma fase da alimentação de entrada CA ou baixa tensão; falha no circuito interno de pré-carga; degradação do capacitor (unidades muito antigas). Verifique primeiro todas as três fases da alimentação CA de entrada. Se a alimentação trifásica for confirmada como boa, será necessária manutenção interna.

Q4: O A06B-6115-H003 pode ser reparado ou deve ser substituído?

O reparo está disponível e é econômico para módulos PSMR. Os pontos de falha comuns incluem os diodos retificadores, os transistores IGBT na seção regenerativa do inversor, os circuitos do gate driver, a degradação do banco de capacitores e o ventilador de resfriamento. Os centros de reparação especializados de unidades FANUC com equipamento de teste Alpha i PSMR podem diagnosticar e reparar o módulo sob condições de carga para confirmar a função regenerativa completa antes do retorno.

Q5: Qual é a regra de classificação de potência para combinar o PSMR-3i com os módulos servo e spindle?

A potência contínua nominal total de todos os módulos SVM e SPM conectados ao barramento CC não deve exceder a saída nominal do PSMR (3,8 kW para o PSMR-3i). Para potência de pico transitória durante a aceleração, as diretrizes de design do sistema de acionamento da FANUC especificam um fator de redução. Se a demanda de potência combinada dos amplificadores conectados exceder a classificação PSMR, o módulo desarma em AL-1 (sobrecorrente) ou AL-7 (tensão CC alta) sob carga. Atualizar para um PSMR de classificação mais alta resolve o subdimensionamento.
