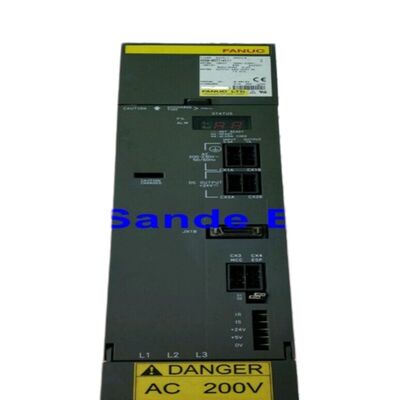

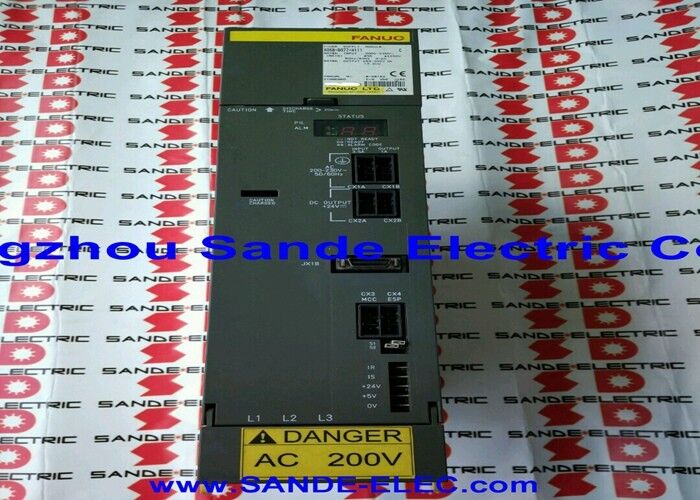

Módulo Amplificador Servo Fanuc A06B-6115-H006 A06B6115H006 A06B-6115-H006

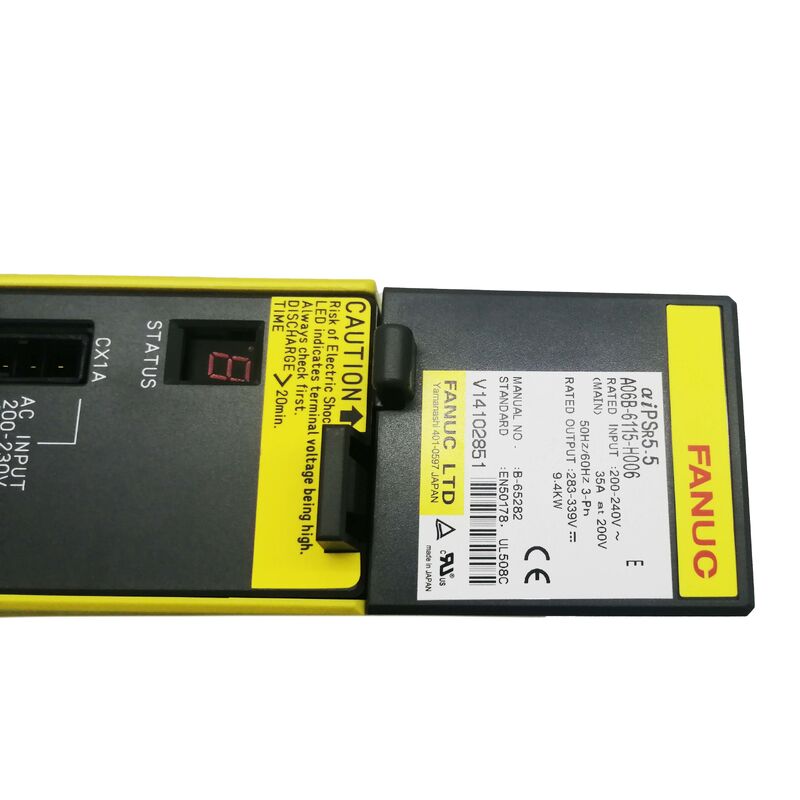

O Fanuc A06B-6115-H006 é o PSMR-5.5i — a variante de regeneração por resistor da linha de módulos de fonte de alimentação da série alpha i da Fanuc, convertendo a entrada de rede CA trifásica de 200-240V em um barramento CC de 283-339V com capacidade de saída nominal de 9,4kW.

O "R" em PSMR distingue esta unidade da versão PSM (regeneração padrão): onde um PSM alimenta ativamente a energia de desaceleração de volta para a rede CA, o PSMR dissipa essa energia através de uma unidade de resistor externa conectada aos terminais de descarga regenerativa do módulo.

A saída do barramento CC de 9,4kW estabelece o orçamento total de energia disponível para todos os módulos SVM e SPM da série αi conectados ao barramento deste PSM. Todos os módulos de eixo servo (série A06B-6114 SVM) e módulos de fuso (αi série SP) retiram sua energia operacional deste barramento compartilhado de 283-339V.

O PSMR-5.5i com 9,4kW é dimensionado corretamente para instalações αi com poucas contagens de eixo — tipicamente dois a quatro eixos servo leves mais um fuso menor, ou configurações onde a demanda combinada de pico dos módulos não excede 9,4kW em carga total simultânea.

A distinção entre os tipos PSMR (regeneração por resistor) e PSM (regeneração de potência de volta para a rede CA) determina como a energia de frenagem é tratada durante a desaceleração do motor.

Em uma instalação PSM, a energia regenerada de motores servo e do fuso em desaceleração é ativamente convertida e retornada à rede CA trifásica — isso reduz o consumo total de energia e mantém a tensão do barramento CC estável durante ciclos de desaceleração pesados. O PSM requer um estágio de eletrônica de potência mais sofisticado para alcançar esse fluxo de energia bidirecional.

O PSMR adota uma abordagem mais simples: a energia regenerada é direcionada para uma unidade de resistor externa onde é dissipada como calor. Isso elimina o circuito de regeneração ativa do próprio módulo de fonte de alimentação, reduzindo o custo e a complexidade do módulo.

A contrapartida é a necessidade de uma unidade de resistor de descarga externa — sem ela, o PSMR não consegue lidar com nenhuma energia regenerada, e alarmes de sobretensão do barramento CC (AL-7: Tensão CC anormalmente alta) ocorrerão durante a desaceleração do motor.

Para máquinas com baixa carga de desaceleração — baixa inércia do motor, desaceleração infrequente ou lenta, velocidades de eixo modestas — o PSMR com um resistor de descarga dimensionado adequadamente é uma alternativa econômica ao PSM. Para máquinas com reversões de eixo de alta velocidade frequentes ou requisitos de desaceleração de fuso de alta inércia, a regeneração ativa do PSM fornece melhor estabilidade da tensão do barramento CC e elimina o gerenciamento térmico de um resistor de descarga continuamente carregado.

O A06B-6115-H006 comunica estados de alarme através de um display numérico em seu painel frontal. Os principais códigos de alarme para o PSMR-5.5i seguem a tabela de alarmes da série αi PSR do manual B-65282E:

A Fanuc especifica uma unidade de descarga regenerativa dedicada compatível com a classificação de capacidade do PSMR. A unidade de descarga se conecta aos terminais de resistor externos do PSMR e dissipa a energia de frenagem como calor durante a desaceleração do motor. A capacidade mínima do resistor de descarga é calculada a partir do evento de energia de desaceleração mais alto da máquina — tipicamente o fuso desacelerando da velocidade máxima. Sem a unidade de descarga, o PSMR gerará AL-7 (sobretensão do barramento CC) durante qualquer ciclo de desaceleração significativo. Consulte o apêndice do manual B-65282E para o método de dimensionamento do resistor de descarga e o número da peça da unidade de descarga da Fanuc para o PSMR-5.5i.

Tanto o PSMR-5.5i (H006 da série de regeneração por resistor A06B-6115) quanto o PSM-5.5i (H006 da série de regeneração de potência A06B-6110) fornecem o mesmo barramento CC de 283-339V com classificações de potência semelhantes e se conectam aos mesmos conectores de barramento de módulos da série αi SVM e SPM. Os módulos SVM veem a mesma tensão de barramento de qualquer variante do PSM. A diferença está puramente em como a energia regenerada é tratada: o PSMR a direciona para um resistor externo; o PSM a realimenta para a rede CA. A capacidade total de potência do barramento ainda não deve ser excedida pelas demandas combinadas dos módulos.

O disjuntor de entrada CA deve ser classificado acima de 35A a 200V para proteger a fiação de entrada do PSMR sem disparos intempestivos durante a corrente de partida normal. As diretrizes de instalação da Fanuc geralmente especificam um disjuntor classificado em 1,25-1,5× a corrente de entrada nominal do módulo, resultando em uma classificação mínima de disjuntor de 44-53A para o PSMR-5.5i de 35A. O tipo exato de disjuntor (térmico-magnético, com desarme eletrônico) e a capacidade de interrupção devem estar em conformidade com o código elétrico local e o padrão de instalação da máquina. Um disjuntor subdimensionado dispara durante a partida do PSMR; um disjuntor superdimensionado pode não fornecer proteção adequada contra curto-circuito para a fiação de entrada.

O A06B-6115-H006 é montado no trilho da série αi, posicionado na extremidade de entrada da pilha de amplificadores. As conexões da barra de barramento CC do PSMR passam para todos os módulos SVM e SPM conectados na pilha. A entrada CA trifásica se conecta aos terminais de alimentação do PSMR através do contator principal e do filtro de linha CA. A unidade de resistor de descarga se conecta através de terminais dedicados. A alimentação do controle CNC e os sinais de habilitação se conectam através dos conectores de controle do PSMR, e os sinais de saída de status do PSMR retornam à interface do sistema servo do CNC para comunicar o estado de pronto e as condições de alarme.

O ventilador de resfriamento interno (A90L-0001-0441) requer inspeção periódica — um ventilador parado ou degradado é a causa mais comum de alarmes de sobrecarga térmica (AL-3) em unidades PSMR operando em ambientes de máquinas quentes. A substituição do ventilador é uma tarefa de serviço de campo e deve ser agendada com base nas horas de produção da máquina e na temperatura ambiente. Os capacitores do filtro de entrada e os capacitores do barramento CC envelhecem em serviço, especialmente em ambientes de alta temperatura; a degradação dos capacitores se manifesta como anomalias na regulação do barramento CC ou aumento na frequência de AL-4 (subtensão). A unidade de resistor de descarga externa deve ser inspecionada quanto à conexão segura e estabilidade do valor de resistência — um resistor degradado pode permitir sobretensão do barramento CC durante desacelerações pesadas, mesmo com o resistor fisicamente presente.
